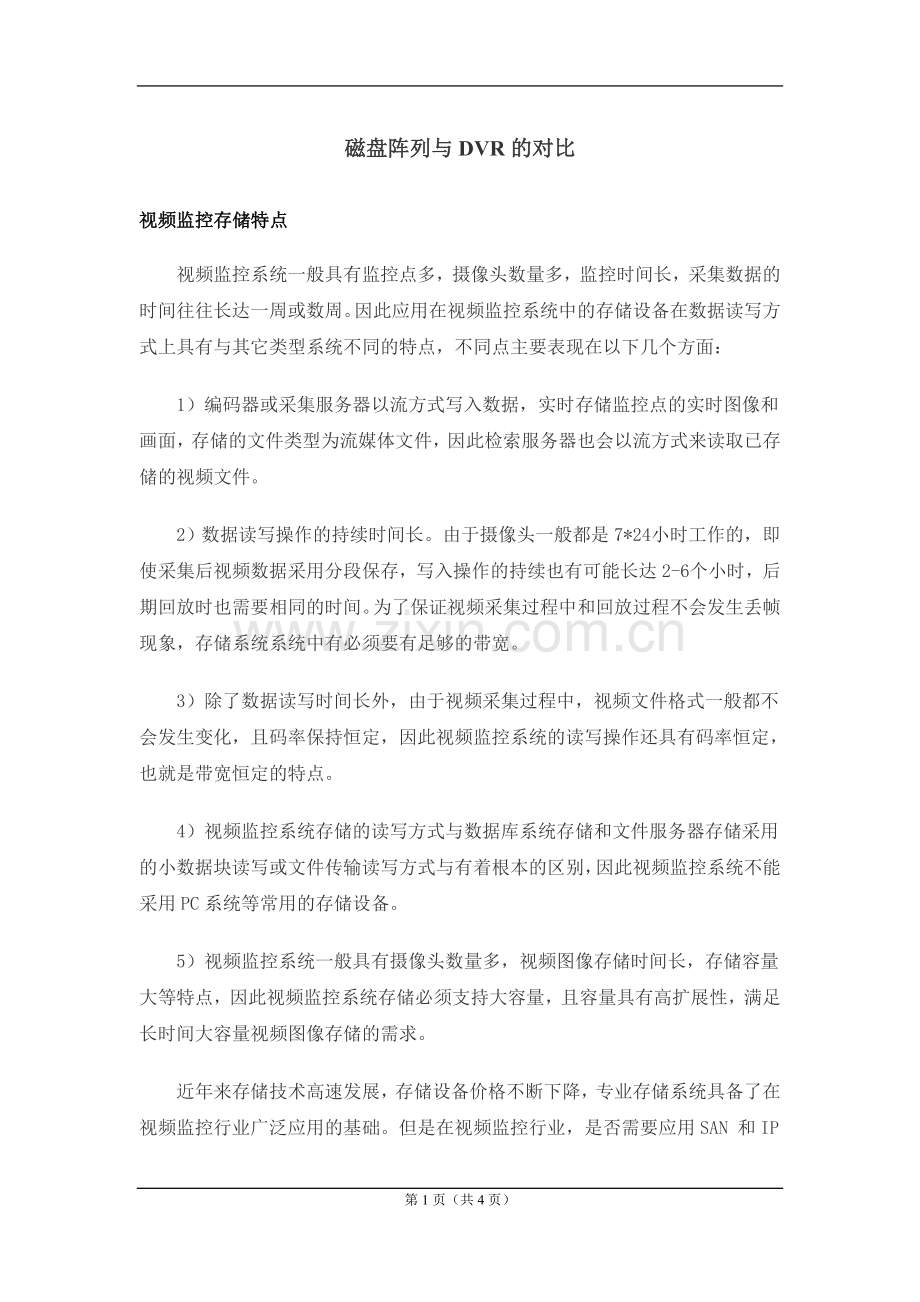

磁盘阵列与DVR的对比
视频监控存储特点
视频监控系统一般具有监控点多，摄像头数量多，监控时间长，采集数据的时间往往长达一周或数周。因此应用在视频监控系统中的存储设备在数据读写方式上具有与其它类型系统不同的特点，不同点主要表现在以下几个方面：
1）编码器或采集服务器以流方式写入数据，实时存储监控点的实时图像和画面，存储的文件类型为流媒体文件，因此检索服务器也会以流方式来读取已存储的视频文件。
2）数据读写操作的持续时间长。由于摄像头一般都是7*24 小时工作的，即使采集后视频数据采用分段保存，写入操作的持续也有可能长达2-6 个小时，后期回放时也需要相同的时间。为了保证视频采集过程中和回放过程不会发生丢帧现象，存储系统系统中有必须要有足够的带宽。
3）除了数据读写时间长外，由于视频采集过程中，视频文件格式一般都不会发生变化，且码率保持恒定，因此视频监控系统的读写操作还具有码率恒定，也就是带宽恒定的特点。
4）视频监控系统存储的读写方式与数据库系统存储和文件服务器存储采用的小数据块读写或文件传输读写方式与有着根本的区别，因此视频监控系统不能采用PC系统等常用的存储设备。
5）视频监控系统一般具有摄像头数量多，视频图像存储时间长，存储容量大等特点，因此视频监控系统存储必须支持大容量，且容量具有高扩展性，满足长时间大容量视频图像存储的需求。

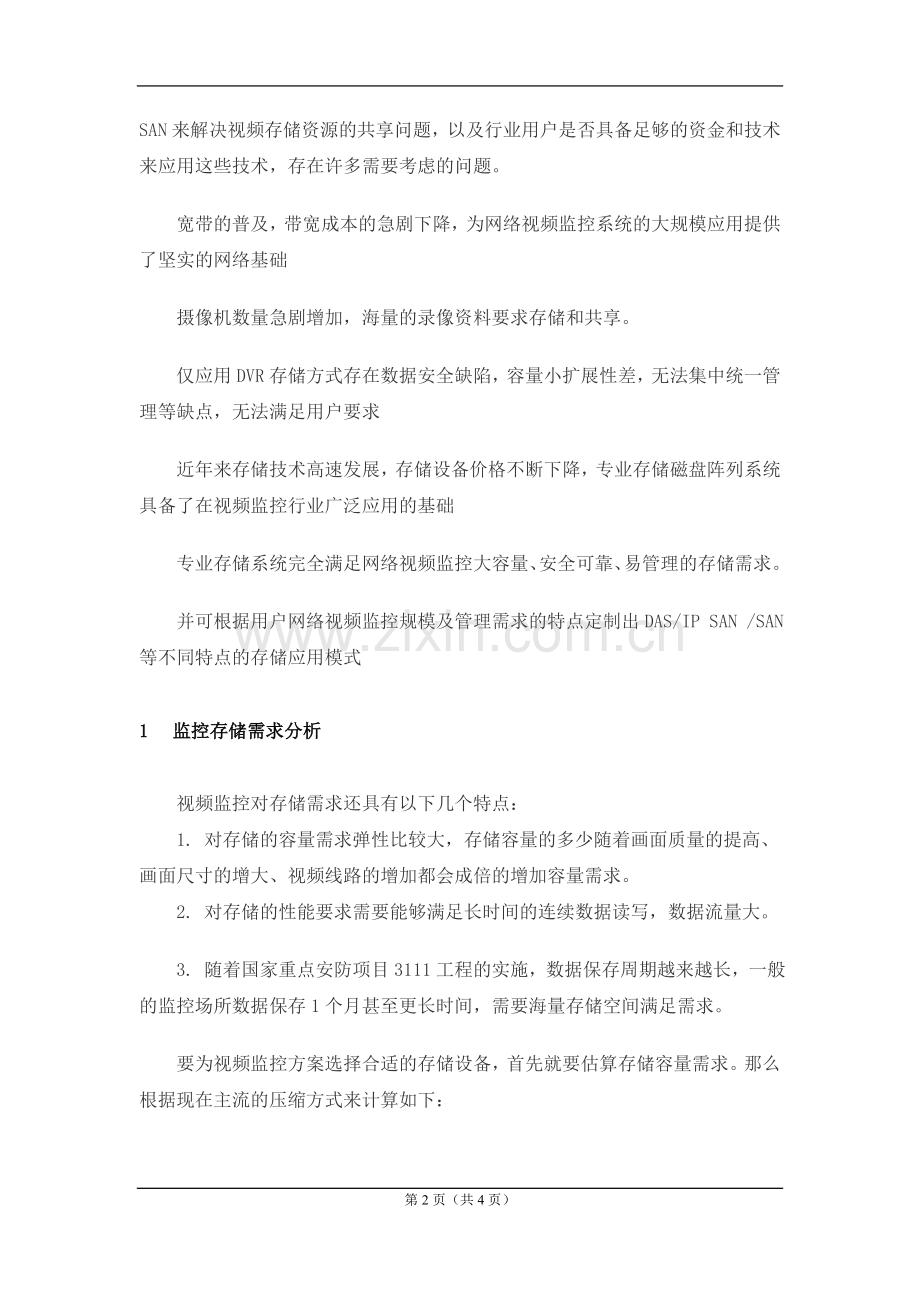

近年来存储技术高速发展，存储设备价格不断下降，专业存储系统具备了在视频监控行业广泛应用的基础。但是在视频监控行业，是否需要应用SAN 和IP SAN来解决视频存储资源的共享问题，以及行业用户是否具备足够的资金和技术来应用这些技术，存在许多需要考虑的问题。
宽带的普及，带宽成本的急剧下降，为网络视频监控系统的大规模应用提供了坚实的网络基础
摄像机数量急剧增加，海量的录像资料要求存储和共享。
仅应用DVR存储方式存在数据安全缺陷，容量小扩展性差，无法集中统一管理等缺点，无法满足用户要求
近年来存储技术高速发展，存储设备价格不断下降，专业存储磁盘阵列系统具备了在视频监控行业广泛应用的基础
专业存储系统完全满足网络视频监控大容量、安全可靠、易管理的存储需求。
并可根据用户网络视频监控规模及管理需求的特点定制出DAS/IP SAN /SAN等不同特点的存储应用模式
1 监控存储需求分析
视频监控对存储需求还具有以下几个特点：
　　1. 对存储的容量需求弹性比较大，存储容量的多少随着画面质量的提高、画面尺寸的增大、视频线路的增加都会成倍的增加容量需求。
　　2. 对存储的性能要求需要能够满足长时间的连续数据读写，数据流量大。
3. 随着国家重点安防项目3111工程的实施，数据保存周期越来越长，一般的监控场所数据保存1个月甚至更长时间，需要海量存储空间满足需求。
要为视频监控方案选择合适的存储设备，首先就要估算存储容量需求。那么根据现在主流的压缩方式来计算如下：

　　存储容量分析如下：
按照标准每路视频都必须采用D1格式（PAL７０４×５７６）和定码流方式。D1格式流量：２Mb/S
单路视频每天存储容量为：
１路×（２MB/S×３６００S）/8Bit×２４小时＝２１GB
单路视频每月存储容量为：
１路×（２MB/S×３６００S）/8Bit×２４小时×３０天＝６４８GB
100路视频每月存储容量为：
100×（２MB/S×３６００S）/8Bit×２４小时×３０天＝６４８００GB＝６２TB
400路视频每月存储容量为：
400×（２MB/S×３６００S）/8Bit×２４小时×３０天＝２５３１２５GB=２４７TB
1000路视频每月存储容量为：
1000×（２MB/S×３６００S）/8Bit×２４小时×３０天＝６４８０００GB=６２０TB
　　从以上数据我们基本可以估算出一个视频监控项目中所需存储设备的类型。
目前监控行业多采用DVR内嵌的硬盘进行视频的存储，虽然这种做法在很长一段时期内都发挥了重要的作用，廉价和安装方便是其最大的特点，但随着监控行业的不断发展，这种传统数据存储方式的种种缺点也明显暴露出来：
　　1、DVR内的硬盘性能低下，成为整个系统读写查询视频图像的瓶颈；
　　2、没有完善的组件和磁盘容错机制，无法确保数据的安全性；
　　3、DVR的硬盘容量有限，很难满足多路大容量监控系统的要求；
　　4、无法实现存储集中管理和共享，增加了管理成本和难度，浪费磁盘空间和人力．
磁盘阵列产品为视频监控用户带来了高性价比的解决方案，使用户实现数据集中式存储，将帮助监控行业用户彻底解决这些问题。
1.1 磁盘阵列优势
高性价比．
Eonstor系列磁盘阵列，内部采用SATA/SCSI/SAS/FC硬盘接口，满足不同客户层面的存储需求，适合视频监控行业大容量存储的特性，主机通道接口有FC/SAS/SCSI/ISCSI，最多每台可配置两个控制器，可同时工作，可很好的满足前端多台大量视频文件长期存储的性能要求．由于其同时具有多种接口，可满足用户在复杂环境下的多种存储连接需求．
高可靠性
Eonstor磁盘阵列电源，风扇，控制器均采用冗余设计，并支持热插拔，实现组件的高可靠性，使视频数据得到最佳保护．Eonstor的磁盘可热插拔，并支持RAID0,1（0＋1）,3,5,6,10，30,50,60多种方式，并可支持断电数据保护，通过以上设计使用户在实现高性能的同时实现磁盘的冗余．
高存储密度，节省用户投资
Eonstor磁盘阵列一直是世界上密度最高的磁盘存储系统，机架式设计为用户节省了大量机房空间，可很好满足用户海量存储需求．
集中管理，共享存储空间
通过IP网络将需要长期保存的视频数据集中存储于存储服务器连接的Eonstor磁盘阵列中，这样用户实现了对存储资源进行集中分配和管理，提高空间利用率及存储效率，减少空间浪费．
管理简单，维护方便
Eonstor的磁盘存储系统均通过界面方式进行管理，菜单设计简单易用．可以支持window,linux,unix等各种平台，容易安装和维护，大大减少用户安装维护成本。
