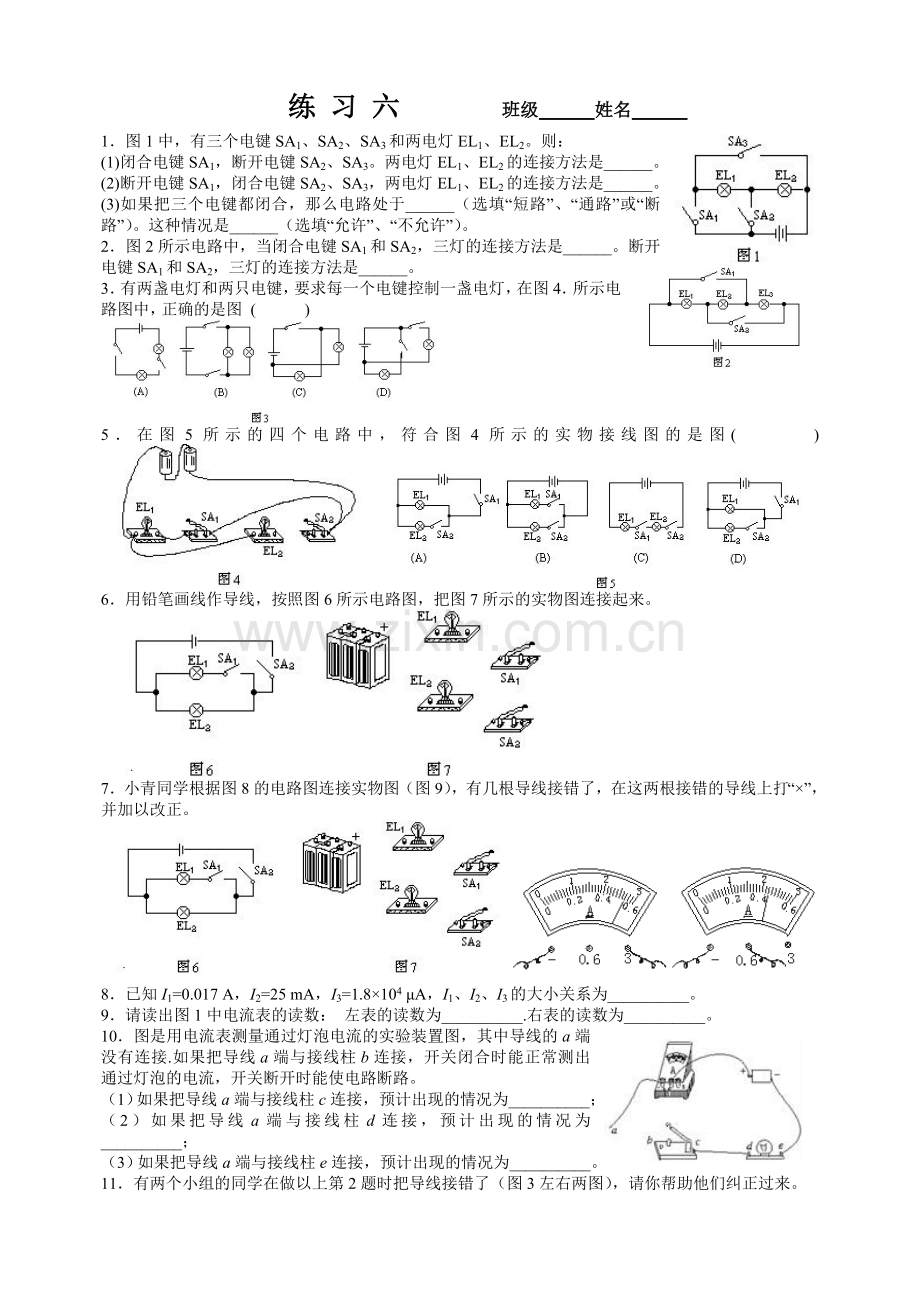

练 习 六 班级 姓名
1．图1中，有三个电键SA1、SA2、SA3和两电灯EL1、EL2。则：
(1)闭合电键SA1，断开电键SA2、SA3。两电灯EL1、EL2的连接方法是______。
(2)断开电键SA1，闭合电键SA2、SA3，两电灯EL1、EL2的连接方法是______。
(3)如果把三个电键都闭合，那么电路处于______（选填“短路”、“通路”或“断路”）。这种情况是______（选填“允许”、“不允许”）。
2．图2所示电路中，当闭合电键SA1和SA2，三灯的连接方法是______。断开电键SA1和SA2，三灯的连接方法是______。
3．有两盏电灯和两只电键，要求每一个电键控制一盏电灯，在图4．所示电路图中，正确的是图 (　 　)

5．在图5所示的四个电路中，符合图4所示的实物接线图的是图(　 　)　　　
6．用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。

7．小青同学根据图8的电路图连接实物图（图9），有几根导线接错了，在这两根接错的导线上打“×”，并加以改正。

8．已知I1=0.017 A，I2=25 mA，I3=1.8×104 μA，I1、I2、I3的大小关系为__________。
9．请读出图1中电流表的读数： 左表的读数为__________.右表的读数为__________。
10．图是用电流表测量通过灯泡电流的实验装置图，其中导线的a端没有连接.如果把导线a端与接线柱b连接，开关闭合时能正常测出通过灯泡的电流，开关断开时能使电路断路。
（1）如果把导线a端与接线柱c连接，预计出现的情况为__________；
（2）如果把导线a端与接线柱d连接，预计出现的情况为__________；
（3）如果把导线a端与接线柱e连接，预计出现的情况为__________。
11．有两个小组的同学在做以上第2题时把导线接错了（图3左右两图），请你帮助他们纠正过来。

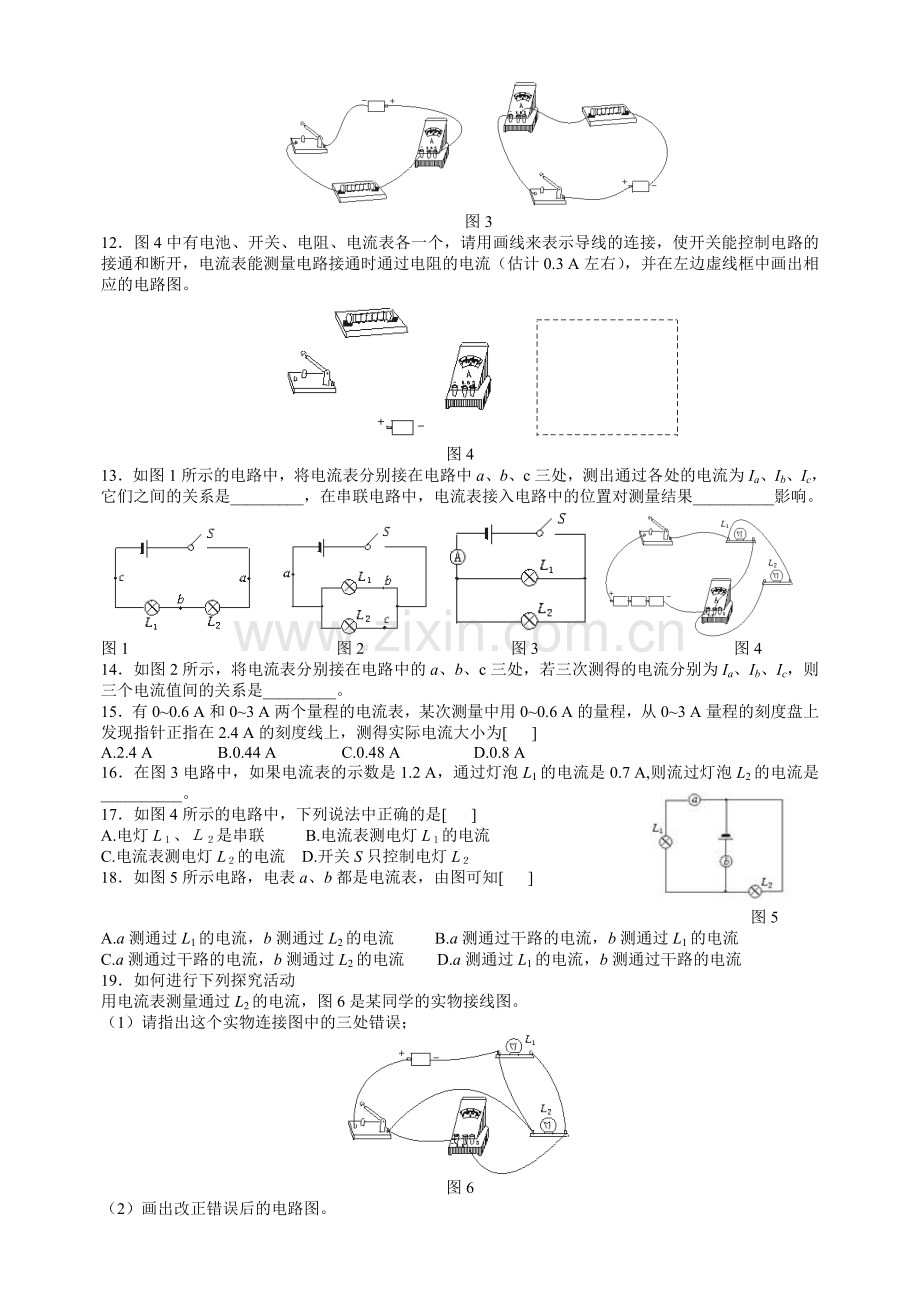

图3
12．图4中有电池、开关、电阻、电流表各一个，请用画线来表示导线的连接，使开关能控制电路的接通和断开，电流表能测量电路接通时通过电阻的电流（估计0.3 A左右），并在左边虚线框中画出相应的电路图。

图4
13．如图1所示的电路中，将电流表分别接在电路中a、b、c三处，测出通过各处的电流为Ia、Ib、Ic，它们之间的关系是_________，在串联电路中，电流表接入电路中的位置对测量结果__________影响。

图1 图2 图3 图4
14．如图2所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为Ia、Ib、Ic，则三个电流值间的关系是_________。
15．有0~0.6 A和0~3 A两个量程的电流表，某次测量中用0~0.6 A的量程，从0~3 A量程的刻度盘上发现指针正指在2.4 A的刻度线上，测得实际电流大小为[ ]
A.2.4 A B.0.44 A C.0.48 A D.0.8 A
16．在图3电路中，如果电流表的示数是1.2 A，通过灯泡L1的电流是0.7 A,则流过灯泡L2的电流是__________。
17．如图4所示的电路中，下列说法中正确的是[ ]
A.电灯L１、Ｌ２是串联 B.电流表测电灯L１的电流
C.电流表测电灯L２的电流 D.开关S只控制电灯L２
18．如图5所示电路，电表a、b都是电流表，由图可知[ ]

图5
A.a测通过L1的电流，b测通过L2的电流 B.a测通过干路的电流，b测通过L1的电流
C.a测通过干路的电流，b测通过L2的电流 D.a测通过L1的电流，b测通过干路的电流
19．如何进行下列探究活动
用电流表测量通过L2的电流，图6是某同学的实物接线图。
（1）请指出这个实物连接图中的三处错误；

图6
（2）画出改正错误后的电路图。
