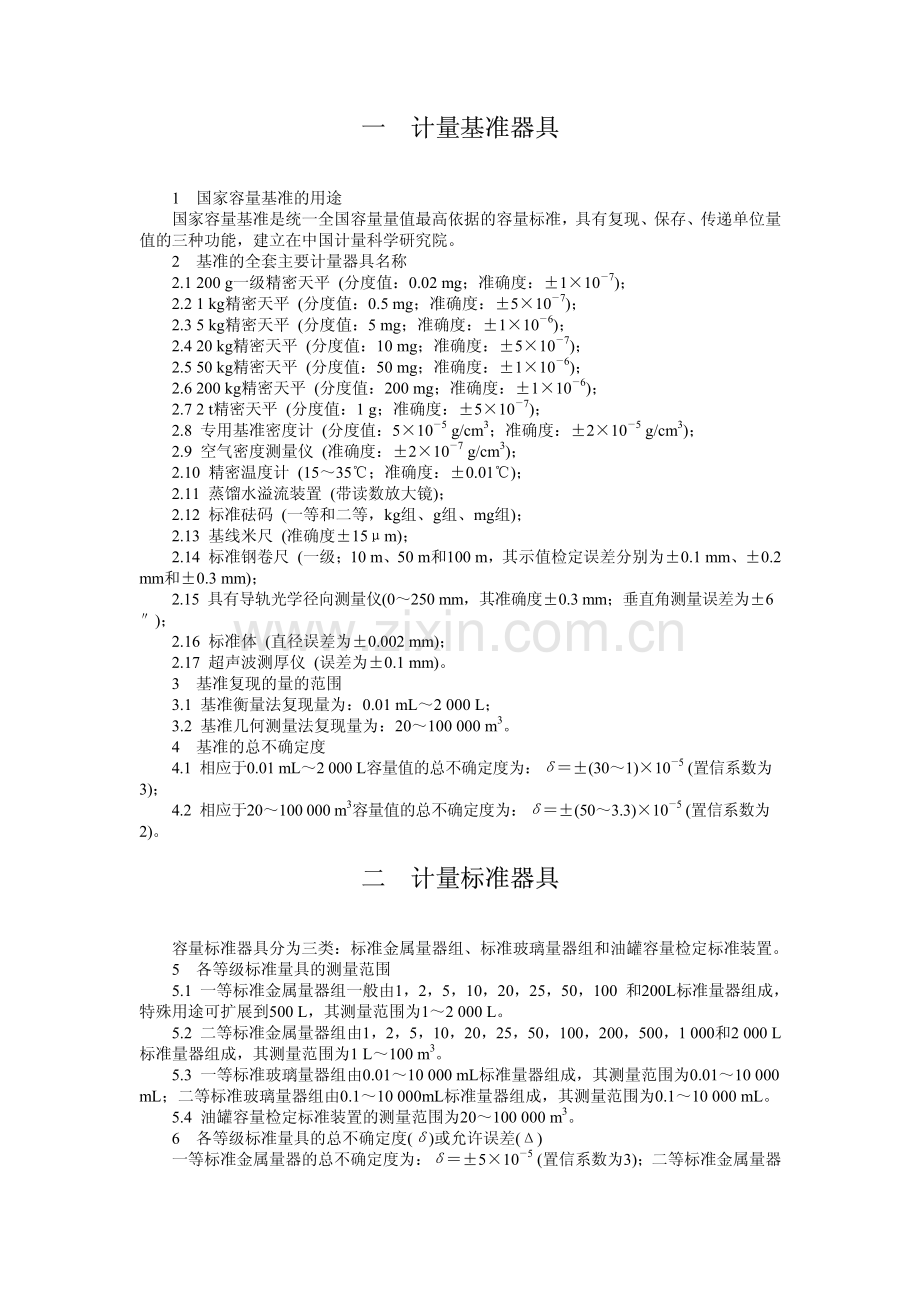

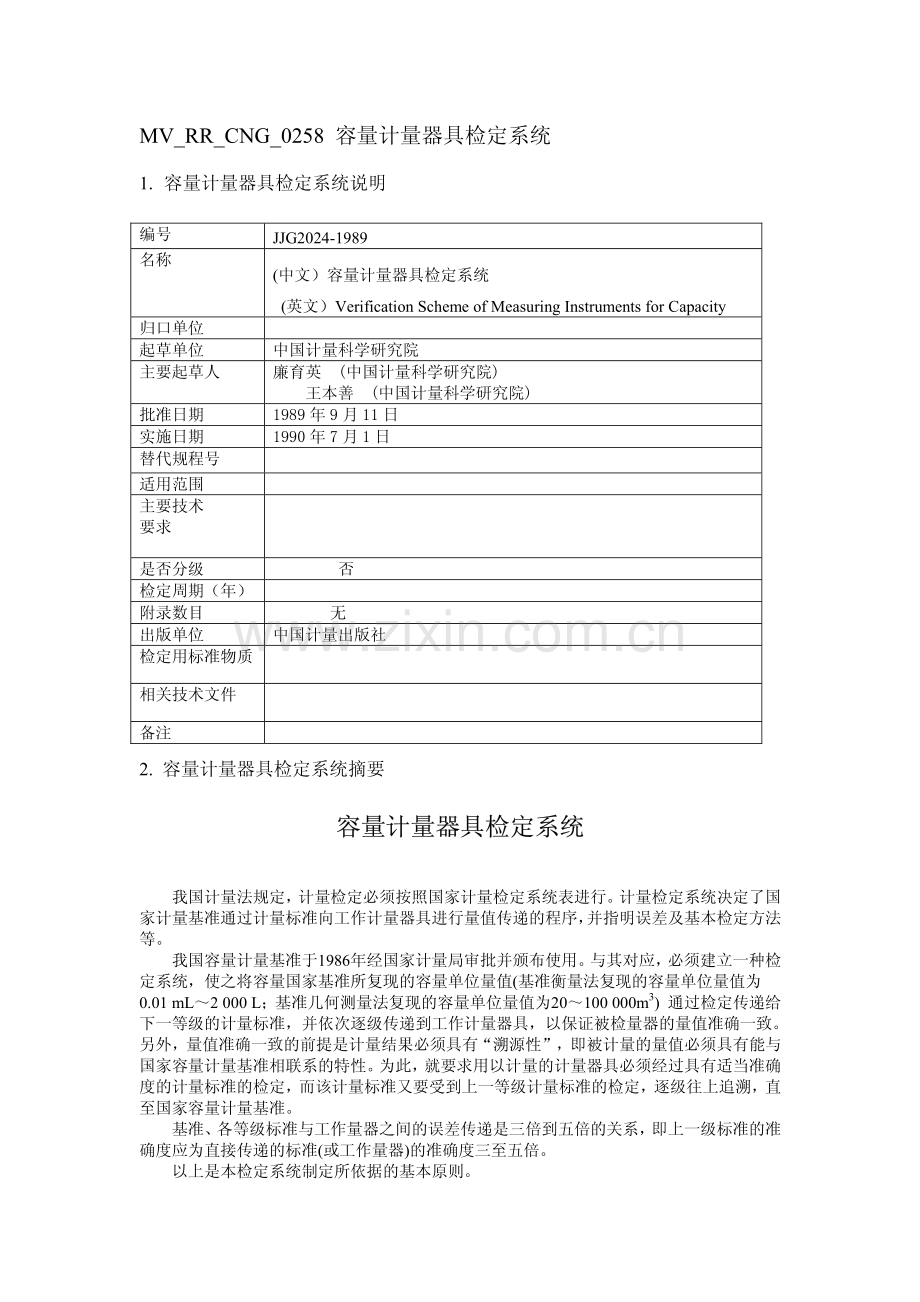

MV_RR_CNG_0258 容量计量器具检定系统 1.容量计量器具检定系统说明 编号 JJG2024-1989 名称(中文）容量计量器具检定系统 (英文）Verification Scheme of Measuring Instruments for Capacity 归口单位 起草单位 中国计量科学研究院 主要起草人 廉育英 (中国计量科学研究院)王本善 (中国计量科学研究院)批准日期 1989 年 9 月 11 日 实施日期 1990 年 7 月 1 日 替代规程号 适用范围 主要技术 要求 是否分级 否 检定周期（年）附录数目 无 出版单位 中国计量出版社 检定用标准物质 相关技术文件 备注 2.容量计量器具检定系统摘要 容量计量器具检定系统容量计量器具检定系统 我国计量法规定，计量检定必须按照国家计量检定系统表进行。计量检定系统决定了国家计量基准通过计量标准向工作计量器具进行量值传递的程序，并指明误差及基本检定方法等。我国容量计量基准于1986年经国家计量局审批并颁布使用。与其对应，必须建立一种检定系统，使之将容量国家基准所复现的容量单位量值(基准衡量法复现的容量单位量值为0.01 mL2 000 L；基准几何测量法复现的容量单位量值为20100 000m3)通过检定传递给下一等级的计量标准，并依次逐级传递到工作计量器具，以保证被检量器的量值准确一致。另外，量值准确一致的前提是计量结果必须具有“溯源性”，即被计量的量值必须具有能与国家容量计量基准相联系的特性。为此，就要求用以计量的计量器具必须经过具有适当准确度的计量标准的检定，而该计量标准又要受到上一等级计量标准的检定，逐级往上追溯，直至国家容量计量基准。基准、各等级标准与工作量器之间的误差传递是三倍到五倍的关系，即上一级标准的准确度应为直接传递的标准(或工作量器)的准确度三至五倍。以上是本检定系统制定所依据的基本原则。一一 计量基准器具计量基准器具 1 国家容量基准的用途 国家容量基准是统一全国容量量值最高依据的容量标准，具有复现、保存、传递单位量值的三种功能，建立在中国计量科学研究院。2 基准的全套主要计量器具名称 2.1 200 g一级精密天平(分度值：0.02 mg；准确度：1107)；2.2 1 kg精密天平(分度值：0.5 mg；准确度：5107)；2.3 5 kg精密天平(分度值：5 mg；准确度：1106)；2.4 20 kg精密天平(分度值：10 mg；准确度：5107)；2.5 50 kg精密天平(分度值：50 mg；准确度：1106)；2.6 200 kg精密天平(分度值：200 mg；准确度：1106)；2.7 2 t精密天平(分度值：1 g；准确度：5107)；2.8 专用基准密度计(分度值：5105 g/cm3；准确度：2105 g/cm3)；2.9 空气密度测量仪(准确度：2107 g/cm3)；2.10 精密温度计(1535；准确度：0.01)；2.11 蒸馏水溢流装置(带读数放大镜)；2.12 标准砝码(一等和二等，kg组、g组、mg组)；2.13 基线米尺(准确度15m)；2.14 标准钢卷尺(一级；10 m、50 m和100 m，其示值检定误差分别为0.1 mm、0.2 mm和0.3 mm)；2.15 具有导轨光学径向测量仪(0250 mm，其准确度0.3 mm；垂直角测量误差为6)；2.16 标准体(直径误差为0.002 mm)；2.17 超声波测厚仪(误差为0.1 mm)。3 基准复现的量的范围 3.1 基准衡量法复现量为：0.01 mL2 000 L；3.2 基准几何测量法复现量为：20100 000 m3。4 基准的总不确定度 4.1 相应于0.01 mL2 000 L容量值的总不确定度为：(301)105(置信系数为 3)；4.2 相应于20100 000 m3容量值的总不确定度为：(503.3)105(置信系数为 2)。二二 计量标准器具计量标准器具 容量标准器具分为三类：标准金属量器组、标准玻璃量器组和油罐容量检定标准装置。5 各等级标准量具的测量范围 5.1 一等标准金属量器组一般由1，2，5，10，20，25，50，100 和200L标准量器组成，特殊用途可扩展到500 L，其测量范围为12 000 L。5.2 二等标准金属量器组由1，2，5，10，20，25，50，100，200，500，1 000和2 000 L标准量器组成，其测量范围为1 L100 m3。5.3 一等标准玻璃量器组由0.0110 000 mL标准量器组成，其测量范围为0.0110 000 mL；二等标准玻璃量器组由0.110 000mL标准量器组成，其测量范围为0.110 000 mL。5.4 油罐容量检定标准装置的测量范围为20100 000 m3。6 各等级标准量具的总不确定度()或允许误差()一等标准金属量器的总不确定度为：5105(置信系数为3)；二等标准金属量器的总不确定度为：2.5104(置信系数为 3)。一等标准玻璃量器的允许误差为：(120.4)104；二等标准玻璃量器的允许误差为：(601.5)104。油罐容量检定标准装置的总不确定度为：(101)104(置信系数为 2)。三三 工作计量器具工作计量器具 7 容量工作计量器具的种类较多。它们的测量范围与总不确定度()或允许误差()详见检定系统框图。7.1 由二等标准金属量器组通过直接比较法检定的工作计量器具有：a.工作金属量器(亦称三等标准金属量器)：其范围为15 000L，总不确定度(10.5)103(置信系数为 3)；b.计量加油机：检定量值为100 L，总不确定度(13)103(置信系数为 2)；c.计量罐车(包括汽车油罐车和饮料罐车)：检定量值不大于100 m3，总不确定度(2.52.0)103(置信系数为 2)；d.容积式流量计：总不确定度(15)103(置信系数为2)；e.罐与桶：检定量值不大于100 m3，总不确定度(105)103(置信系数为 2)；f.非标准计量罐：检定量值不大于100 m3，总不确定度5103；g.标准体积管：总不确定度3.2104。7.2 由二等标准玻璃量器组通过直接比较法检定的工作计量器具有：a.滴定管(B级)：检定范围为1100 mL，允许误差(10.2)102；b.吸管(B级)：检定范围为0.1200 mL，允许误差(30.1)102；c.量瓶(B级)：检定范围为52 000 mL，允许误差(80.6)103；d.量杯：检定范围为52 000 mL，允许误差(60.7)102；e.量筒：检定范围为52 000 mL，允许误差(13)102；f.饮用量器：检定范围为0.025 L，允许误差2102；g.量提：检定范围为0.051 L，允许误差(10.5)102；h.注射器：检定范围为1100 mL，允许误差(23)102；i.容重器：检定量值为1 L，允许误差1.5103；j.刻度试管：检定范围为550 mL，允许误差(21)102；k.刻度离心管：检定范围为5100 mL，允许误差(20.6)102；l.比色管：检定范围为5100 mL，允许误差(1.20.6)102；m.血糖与消化管：检定范围为450 mL，允许误差为(2.50.6)102。7.3 由一等标准玻璃量器组通过直接比较法或引入质量、密度、温度等标准组成的容量标准装置，通过衡量法检定的A级和微量工作玻璃量器有：a.A 级量瓶：检定范围为52 000 mL，允许误差(40.3)103；b.A 级滴定管：检定范围为1100 mL，允许误差(51)103；c.A 级吸管：检定范围为0.1200 mL，允许误差(60.5)103；d.微量量器：检定量值小于0.1 mL，允许误差2102。7.4 由油罐检定标准装置(分为立式罐、卧式罐、球形罐、船舱等检定标准)通过几何测量法检定的工作计量器具有：a.立式计量罐：检定范围为100100 000 m3，总不确定度(21)103(置信系数为 2)；b.卧式计量罐：检定范围为20100 m3，总不确定度5103(置信系数为 2)；c.球形计量罐：检定范围为80 m3以上，总不确定度3103(置信系数为 2)；d.铁路罐车：总不确定度5103(置信系数为 2)；e.船舱：总不确定度5103(置信系数为 2)。四四 容量计量器具检定系统框图容量计量器具检定系统框图 8 对检定系统框图的说明：在玻璃量器的量值传递中，应以直接比较法为基本方法。考虑到我国的历史与现状，同时允许用衡量法对二等标准量器和A级以及微量量器进行量值传递。但为了保证其检定量值准确一致，检定单位每两年将检定过的一套标准送中国计量科学研究院进行量值比对或检定。国家容量计量器具检定系统框图 几何测量法直接比较法直接比较法直接比较法直接比较法直接比较法衡量法一等标准玻璃量器组0.0110000 mL(120 4)104一等标准金属量器组 1200(500)L 5105油罐检定标准装置 20100 000 m3(101)104二等标准玻璃量器组0.110 000 mL(601 5)104二等标准金属量器组 12000 L 2 5104基准几何测量法 复现容量单位 20100 0003基准衡量法复现 容量单位 0 01L2000 L 比色管 5100 mL血糖消化管450 mL刻度离心管5100 mL容重器 1 L 铁路罐车 5103微量量器 小于 0.1 mL 量 提 0.051 L 船舱与其他 5103球形计量罐 80 m3以上 A 级吸管 0.1200 mL 饮用量器 0.025 L 非标准计量罐 不大于 100 m3 罐和桶 不大于 100 m3 卧式计量罐 20100 m3 A 级滴定管 1100 mL 量 杯 52000 mL B 级量瓶 52000 mL 容积式流量计(15)B 级吸管 0.1200 mLB 级滴定管 1100 mL 工作量器 15000 L 计 量 基 准 工 作 计 量 器 具 计 量 基 准 器 计量罐车 不大于 100 m3 注：需要查阅全文，请与出版发行单位联系。
