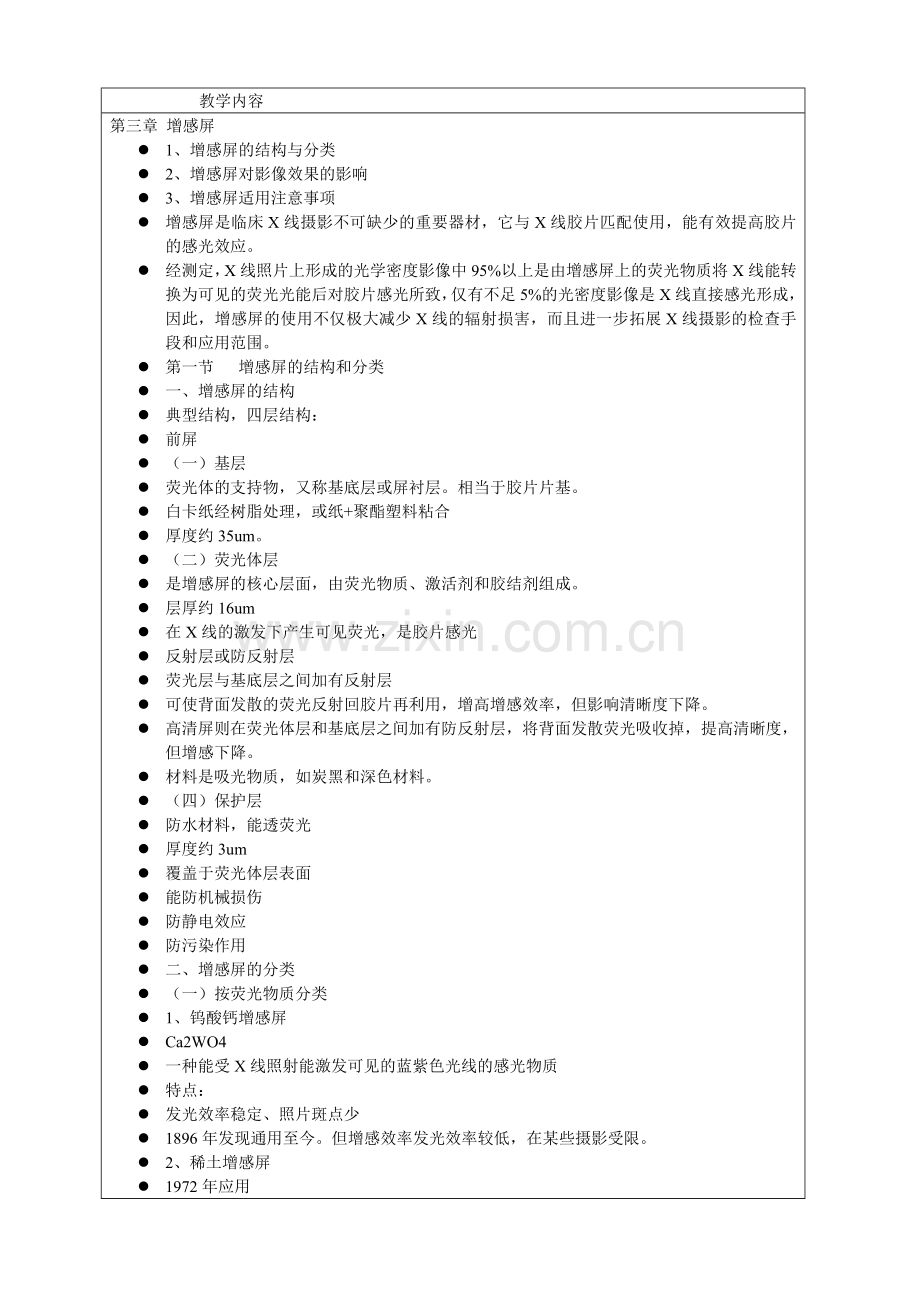

第三章 增感屏
l 1、增感屏的结构与分类
l 2、增感屏对影像效果的影响
l 3、增感屏适用注意事项
l 增感屏是临床X线摄影不可缺少的重要器材，它与X线胶片匹配使用，能有效提高胶片的感光效应。
l 经测定，X线照片上形成的光学密度影像中95%以上是由增感屏上的荧光物质将X线能转换为可见的荧光光能后对胶片感光所致，仅有不足5%的光密度影像是X线直接感光形成，因此，增感屏的使用不仅极大减少X线的辐射损害，而且进一步拓展X线摄影的检查手段和应用范围。
l 第一节 增感屏的结构和分类
l 一、增感屏的结构
l 典型结构，四层结构：
l 前屏
l （一）基层
l 荧光体的支持物，又称基底层或屏衬层。相当于胶片片基。
l 白卡纸经树脂处理，或纸+聚酯塑料粘合
l 厚度约35um。
l （二）荧光体层
l 是增感屏的核心层面，由荧光物质、激活剂和胶结剂组成。
l 层厚约16um
l 在X线的激发下产生可见荧光，是胶片感光
l 反射层或防反射层
l 荧光层与基底层之间加有反射层
l 可使背面发散的荧光反射回胶片再利用，增高增感效率，但影响清晰度下降。
l 高清屏则在荧光体层和基底层之间加有防反射层，将背面发散荧光吸收掉，提高清晰度，但增感下降。
l 材料是吸光物质，如炭黑和深色材料。
l （四）保护层
l 防水材料，能透荧光
l 厚度约3um
l 覆盖于荧光体层表面
l 能防机械损伤
l 防静电效应
l 防污染作用
l 二、增感屏的分类
l （一）按荧光物质分类
l 1、钨酸钙增感屏
l Ca2WO4
l 一种能受X线照射能激发可见的蓝紫色光线的感光物质
l 特点：
l 发光效率稳定、照片斑点少
l 1896年发现通用至今。但增感效率发光效率较低，在某些摄影受限。
l 2、稀土增感屏
l 1972年应用

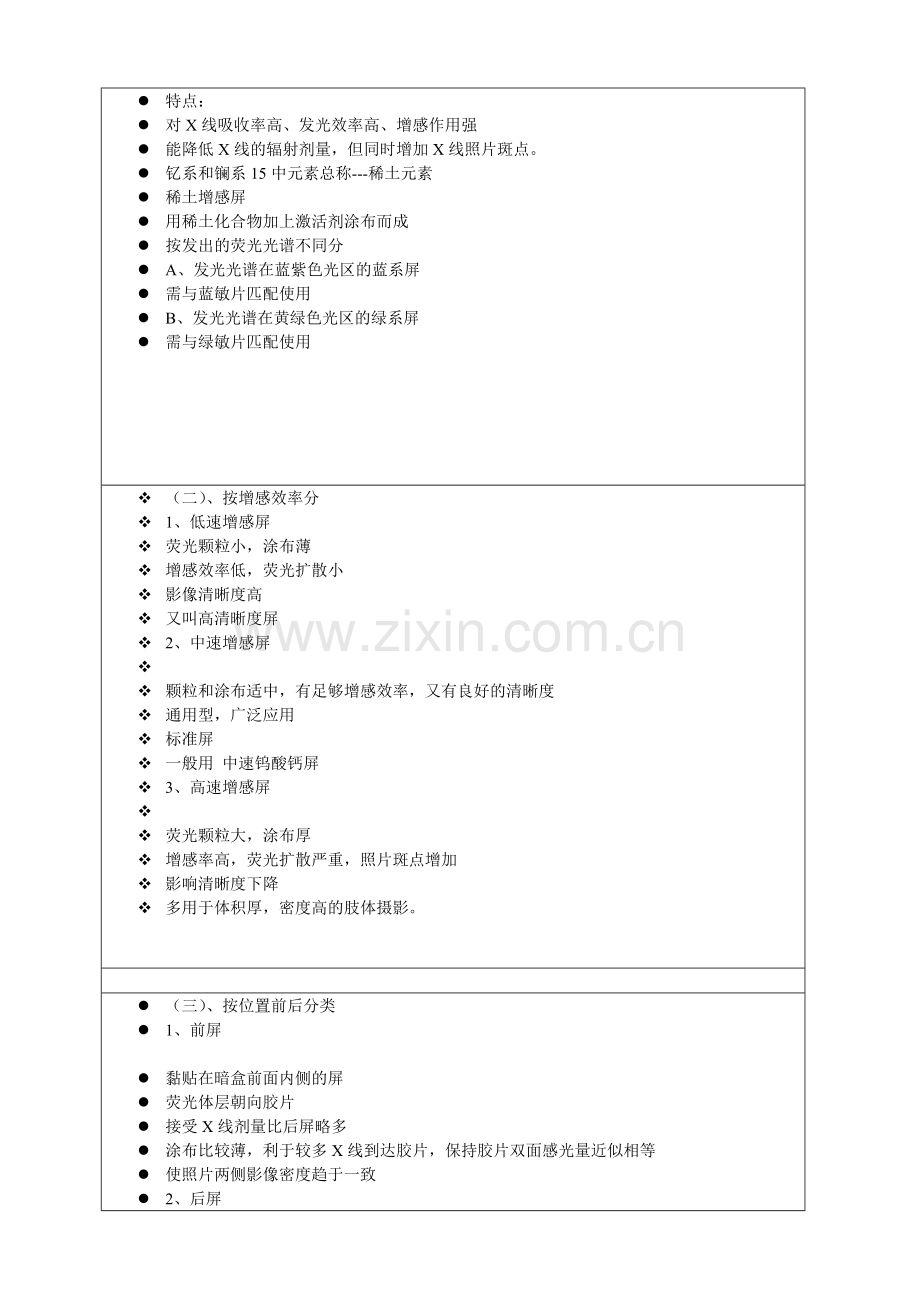

l 特点：
l 对X线吸收率高、发光效率高、增感作用强
l 能降低X线的辐射剂量，但同时增加X线照片斑点。
l 钇系和镧系15中元素总称---稀土元素
l 稀土增感屏
l 用稀土化合物加上激活剂涂布而成
l 按发出的荧光光谱不同分
l A、发光光谱在蓝紫色光区的蓝系屏
l 需与蓝敏片匹配使用
l B、发光光谱在黄绿色光区的绿系屏
l 需与绿敏片匹配使用

v （二）、按增感效率分
v 1、低速增感屏
v 荧光颗粒小，涂布薄
v 增感效率低，荧光扩散小
v 影像清晰度高
v 又叫高清晰度屏
v 2、中速增感屏
v
v 颗粒和涂布适中，有足够增感效率，又有良好的清晰度
v 通用型，广泛应用
v 标准屏
v 一般用 中速钨酸钙屏
v 3、高速增感屏
v
v 荧光颗粒大，涂布厚
v 增感率高，荧光扩散严重，照片斑点增加
v 影响清晰度下降
v 多用于体积厚，密度高的肢体摄影。

l （三）、按位置前后分类
l 1、前屏

l 黏贴在暗盒前面内侧的屏
l 荧光体层朝向胶片
l 接受X线剂量比后屏略多
l 涂布比较薄，利于较多X线到达胶片，保持胶片双面感光量近似相等
l 使照片两侧影像密度趋于一致
l 2、后屏
l 黏贴在暗盒背面内侧的屏
l 荧光体层与前屏相对，厚度较厚约为前屏的1.5-3倍。
l 荧光量较多，成清晰度较差
l 后屏在背面衬一层铅箔，吸收散射线，提高清晰度
l 入射光为100%,
l 前屏吸收能量30%
l 后屏吸收能量18%
l 其余为不易吸收的硬射线而透过增感屏

l 因此：
l 增感屏前后屏使用时不能颠倒！！
l （四）、按用途分类
l 1、乳腺屏
l 是与单面药膜乳腺胶片匹配使用的软组织摄影专用屏。
l 荧光颗粒细小
l 涂布薄
l 要求达到较高的分辨率和清晰度
l 显示X线吸收差异小的组织之间的影像层次
l 2、牙科屏

l 是口腔片内配有一次性使用的单面增感屏
l 结构特点是
l 荧光颗粒小和涂布薄。
l 3、高千伏屏

l 适用于管电压为120KV以上的高千伏摄影
l 高千伏散射线较多，在该屏背面衬有一层薄的铅合金箔
l 作用是吸收散射线，提高影像质量。
l 4、连续摄影屏
l 是与快速换片机配合使用的专用屏
l 具有
l 增感效率高
l 表面耐磨
l 防静电效果好
l 余辉时间短
l 适应短时间内连续摄影的需要

布置作业：

教学内容
v 第二节 增感屏的性能与测试
v 一、增感屏性能
v （一）、增感率（增感因素）
v 增感率：
v 曝光条件不变，在标准冲洗条件下的X线照片上产生相同密度值1。0时，无屏的曝光时间与有屏的曝光时间之比。
v f=t1/t2 t1无屏曝光时间 t2有屏曝光时间
v 例子：
v 无屏曝光时间取得1.0密度值，时间4s,有屏曝光时间取得1.0密度值，时间是0.1s，则该增感屏的增感率是4//0.1=40。
v 实际
v 用增感比
v 中速屏f为40，定之为基数100，其他屏增感率与之相比，就是另外屏的增感比。
v 例子
v 高速屏增感率是160，则它的增感比是
v 160/40 X 100=400。
v 说明该屏的增感率是中速屏的4倍。
v 影响增感率的主要因素有哪些？
v
v 增感屏荧光颗粒大小
v 荧光体层厚度
v 增感物质的类型
v （二）分辨率
v 表示增感屏能清晰反映影像细节的最大能力的指标。远低于胶片的分辨率，不同增感屏的分辨率也不同。
v
v 硫氧化钇屏较高，达9-10L.P/mm
v （三）、余辉现象
v 增感屏荧光物质受到X线照射会发出可见荧光，在X线停止后，仍可持续一段短暂时间的发光，称为余辉现象。
v 增感屏老化，余辉时间延长。
v 余辉时间长，会引起胶片重复感光
v 增感屏余辉时间超过30s，应该要更换。
v （四）、荧光光谱
v 荧光物质不同，发光光谱不同
v 齿状峰-----稀土增感屏荧光发射特点。
v 根据荧光光谱选择X线胶片，要互相匹配，才能发生最大感光效应。
v 光谱范围的匹配：
v 指最大峰值之间的对应和吻合。
v 钨酸钙屏、溴氧化镧屏---配 蓝敏片
v 硫氧化钇屏、硫氧化镧屏---配 绿敏片
v 对影像质量的影响
v 1、提高X线胶片的感光效应
v 目前增感屏增感率20-100。
v 用增感屏摄影是无屏的20-100倍
v 感光效应提高的优点：
v 大幅度降低辐射量
v 为拍摄高密度、厚组织提供条件
v 缩短曝光时间，减少运动模糊
v 延长球管寿命
v 扩大小容量X线机的使用范围。
v 2、增加照片影像的对比度
v
v 影响对比度比无屏大大提高，原因是 与胶片对X线光子和可见光子能量吸收过程不同有关系。
v 特别是
v 低压摄影，影像对比度增加更明显。
v 3、降低照片影像的清晰度
v （1）荧光扩散效应
v 荧光颗粒大，发光面光源增大，扩散增加。
v 厚度较厚，增加发光体与胶片距离，使荧光扩散、折射、发射加重，导致清晰度下降。
v （2）X线斜射效应
v X线锥形放射，斜射线多
v 倾斜球管，引起斜射线
v X线斜行，穿过前后屏，使胶片两侧乳剂膜记录影像出现小幅错位，边缘模糊，清晰度下降。（倾角《20度）
v 甚至互不重叠双影（倾角》20度）
v 上述情况形成的图像称为 伪解像。
v （3）、屏片密着不良
v 接触不紧密，增加荧光体与胶片距离，光扩散扩大，导致模糊。
v （4）、增感屏斑点
v 噪声L照片斑点）：
v 在光学密度值为1.0区域，存在微小密度差，这些不同密度差称之。
v 由胶片斑点、屏结构斑点、量子斑点组成。
v
作业：
教学内容
v X线胶片斑点
v 由显影后银颗粒形成，主要有增感屏结构斑点和X线量子斑点影响。
v 增感屏斑点
v 由荧光物质性能和增感屏制作工艺两方面形成。
v 主要指：荧光物质量子吸收率、发光效率、荧光光谱、荧光物质纯度等
v X线量子斑点
v 由入射光子统计涨落引起。
v 统计涨落：
v 增感屏上接受的X线量子不均匀性由增感屏单位面积上量子数量变化造成，这种变动称之。
v 量子少，斑点就增多
v 荧光激发发生在入射光子附近，致使发光不均匀，产生量子。
v 使用稀土增感屏，高千伏摄影
v 所需X线照射量减少
v 要注意量子斑点
v
v 控制照片斑点的手段有哪些？
v 控制增感屏选材和工艺参数
v 选择适当曝光条件
v 把T颗粒胶片与相匹配的绿荧光的稀土增感屏形成T颗粒技术
v T颗粒技术，既提高照片影像清晰度，又减少照片斑点。

二、增感屏性能的测试
（一）、增感率的测试
1、分段曝光的测试
60KV、50mA，20-25度室温，有屏、无屏分段胶片曝光
2、冲洗加工
显影时间3分钟，定影20分钟，常规冲洗、干燥
3、密度测量
用透射密度计，测量有屏、无屏各段光学密度值
l 密度值为1.0时，无屏曝光时间t1，有屏曝光时间t2，f=t1/t2

l 计算出增感率大小
l （二）、分辨率的测试

l 将矩形测试卡放于装有胶片的暗盒上，
l 焦片距100cm
l 管电压50-60Kv，
l 曝光时间0.1S
l 洗片处理后用放大镜观察
l （三）、余辉的测试
l 将铅字号码黏贴在装胶片的暗盒上，
l 70-80KV，
l 100mA
l 0.5S的曝光条件
l 取出胶片，隔30秒，再装入未曝光的胶片1张，静置5分钟，然后再进行冲洗。
l 干燥后，对比观察
l 无余辉时：前片显示铅字清晰，后片无影像
l 余辉时间过长：后片出现浅淡铅字影像。
l 余辉时间过长，应更换增感屏。
l 比较两者铅字号码密度差异，可判断余辉强度和所持续的时间。
l 发光均匀性的测试
l 增感屏发光均匀测试
l 在10cmX25cm
l 长方形边框向内
l 10mm取15个点
l 测量出照片的密度值
l 若各点密度值相等
l 表明发光均匀，反之
l 不均匀
l 一、裱贴及平片密着试验
l （一）、裱贴方法
l 先清洁暗盒，除去金属屑，杂物和污斑
l 取出新屏，分清前后屏
l 揭去屏背粘合胶上的覆盖纸，分别粘在暗盒前后面的内侧，使屏相对
l 扣紧弹簧扣，稍加压
l 注意黏贴时候要平整，防止重叠引起屏面不平，造成屏-片密着不良和表面磨损。
l （二）、密着试验
l 增感屏必须要与胶片紧密接触，没有间隙，就是屏片接触良好，影像质量就好
l 粘合不当，增感屏受潮，暗盒弹簧扣松弛，会导致密着不良，影像模糊
l 新粘贴增感屏，先要进行密着试验
l 方法：
l 将一平整铁丝网置于被测试暗盒上，用适当条件曝光，冲洗后若铁丝网局部边缘模糊-----表示密着不良，应该纸片垫高。
l 若整体边缘模糊，表明整个屏片密着不良
l 应更换弹簧垫或紧固弹簧扣来校正。
l 二、使用注意事项
l （一）防潮
l 湿度65-80%之间，湿度大，会发霉，变弯曲，引起伪影和密着不良
l 也不宜放在强烈干燥的地方，防止荧光物质发生燥裂现象
l （二）、防高温
l 高温导致荧光体作用衰退
l 温度-10-+35度，
l 高温季节，胶片要随装、随用、随卸，避免屏片粘连
l （三）、防污染
l 防止异物进入
l 避免机械损伤屏面
l 避免尘土、水滴、显定影液接触增感屏
l 禁止对增感屏吹气、讲话、咳嗽
l 禁止用脏手触摸屏面
l （四）、防强光
l 各种光线会导致荧光体老化
l 应避免在可见光下暴露，更要防止强光直射
l （五）、定期清洁
l 方法：
l 1、软质毛巾轻拂屏面灰尘
l 2、用脱脂棉少许肥皂、或蒸馏水拭搽污迹
l 然后自然晾干
l 3、酌情选用乙醇、四氯化碳，二甲苯等清洁剂
l 可选用厂家推挤清洁剂

布置作业：
