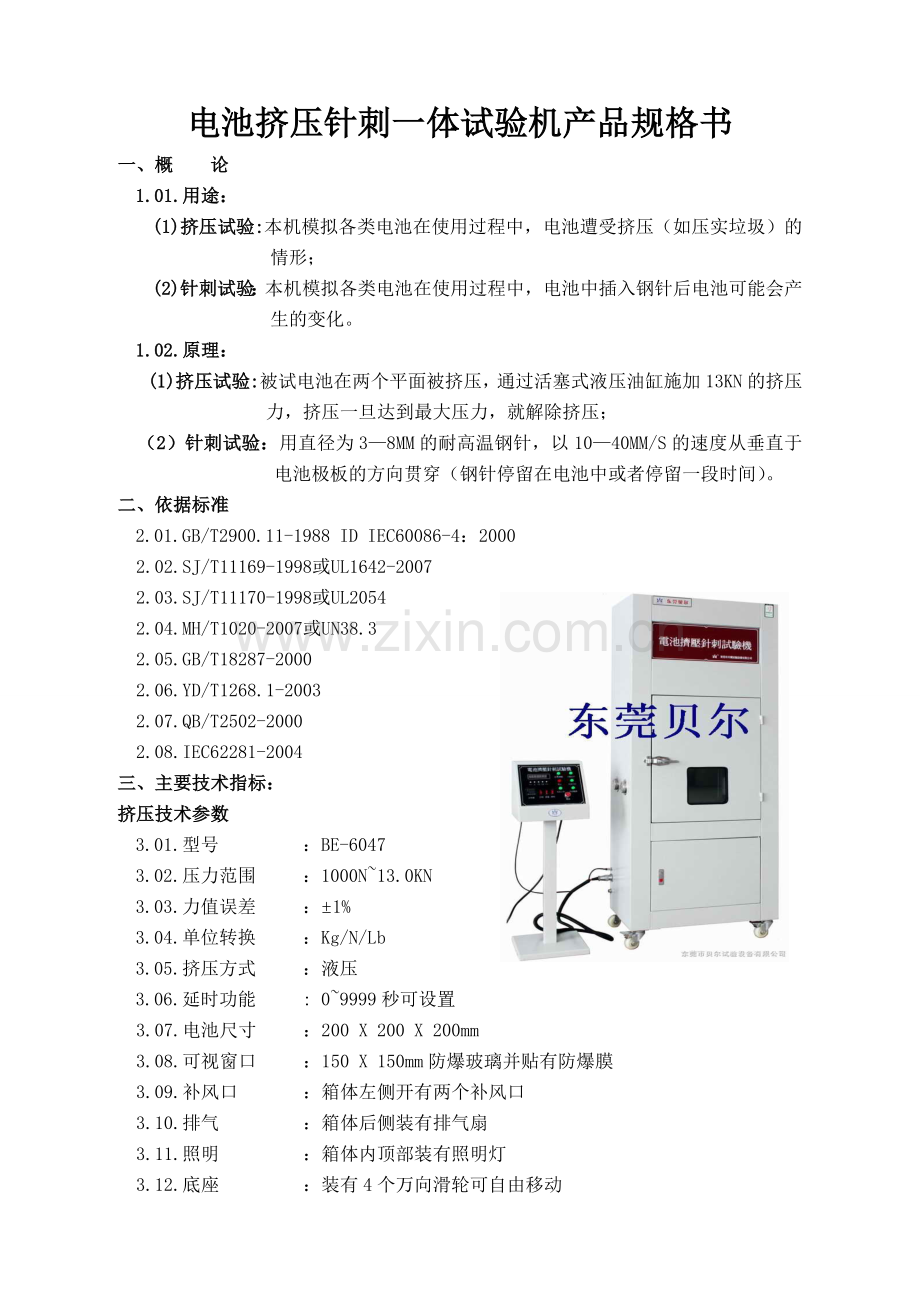

电池挤压针刺一体试验机产品规格书
一、概 论
1.01.用途：
(1)挤压试验:本机模拟各类电池在使用过程中，电池遭受挤压（如压实垃圾）的情形；
(2)针刺试验：本机模拟各类电池在使用过程中，电池中插入钢针后电池可能会产生的变化。
1.02.原理：
(1)挤压试验:被试电池在两个平面被挤压，通过活塞式液压油缸施加13KN的挤压力，挤压一旦达到最大压力，就解除挤压；
（2）针刺试验：用直径为3—8MM的耐高温钢针，以10—40MM/S的速度从垂直于电池极板的方向贯穿（钢针停留在电池中或者停留一段时间）。
二、依据标准
2.01.GB/T2900.11-1988 ID IEC60086-4：2000
2.02.SJ/T11169-1998或UL1642-2007
2.03.SJ/T11170-1998或UL2054
2.04.MH/T1020-2007或UN38.3
2.05.GB/T18287-2000
2.06.YD/T1268.1-2003
2.07.QB/T2502-2000
2.08.IEC62281-2004
三、主要技术指标：
挤压技术参数
3.01.型号 ：BE-6047
3.02.压力范围 ：1000N~13.0KN
3.03.力值误差 ：±1%
3.04.单位转换 ：Kg/N/Lb
3.05.挤压方式 ：液压
3.06.延时功能 : 0~9999秒可设置
3.07.电池尺寸 ：200 X 200 X 200mm
3.08.可视窗口 ：150 X 150mm防爆玻璃并贴有防爆膜
3.09.补风口 ：箱体左侧开有两个补风口
3.10.排气 ：箱体后侧装有排气扇
3.11.照明 ：箱体内顶部装有照明灯
3.12.底座 ：装有4个万向滑轮可自由移动
3.13.外型尺寸 ：长77 X 宽57 X 高180 cm
3.14.控制箱尺寸 ：长35 X 宽35 X 高104 cm
3.15.机台重量 ：约250Kg
3.16.电源 ：3∮ 5W 380V 50HZ；
针刺技术参数：
3.17 可 夹 距 离 ：15cm
3.18 φ2mm~φ8mm的耐高温钢针（钢针，钨针）可换
3.19 针尖距离下部 放电池的平面250mm
3.20 以10~80mm/s的速度（可调），从垂直于蓄电池极板的方向贯穿刺入电池后，停（1min~6hour）自动从电池中拔出，易卸易装
3.21贯穿力：150~200KG
3.22最大电池尺寸：200X200X200mm
3.23气压≥1MPA
四、标准配置：
4.01.挤压上压盘 1个（直径150MM）
4.02.操作说明书 1本
4.03.出厂检验报告 1份
4.04.液压油 1桶
4.05穿刺钢针： 1套。
五、工作环境：10℃-40℃

电池冲击试验机规格书
符合标准：
2.1.国标：SJ/T 11169—1998：钢球重：9.1KG（30磅）；跌落高度：610mm（2英尺）
2.2.国标：GB/T 18287-2000:钢球重:10KG；跌落高度：1000mm
2.3.美标：UL2054：1997（注：钢球重：9.1KG（30磅）；跌落高度：610mm（2英尺））
规格参数:（东莞市贝尔试验设备有限公司：0769-88999125/13559751289）
3.01.型号 : BE-5066
3.02.落球重量 ：9.1kg和10kg
3.03.落下高度 ：25~1000mm可调(重物可以提起到一定高度，并作放，保证重物在垂直方
向自由落体，不倾斜、不摇晃；)
3.04.横杠 : 15.8mm(垂直横放在电池中部，重物砸落在钢棒上，钢棒保持与方电池
底面平行）
3.05.内箱材质 ：不锈钢板
3.06.外箱材质 ：冷杂钢烤漆
3.07.箱体 ：内箱装照明灯，箱门装钢化玻璃视窗,后部装有排气扇
3.08.升降方式 : 电动升降
3.09.上下冲击面 ：钢板
3.10.最大电池尺寸：直径20cm
3.11.外型尺寸 : 760 X 1880 X 630 mm(WXHXD)
3.12控制箱尺寸 ：330 X 1040X 330 mm(WXHXD)
3.13.电源 : AC 1φ 3W 220V
标准配置：
5.1.砝码 ： 9.1KG 1个；450G 2个
5.2.冲击横杆 ： 1根（直径15.8MM）
5.3.操作说明书 ： 1本
5.4.出厂检验报告 ： 1份
工作环境：10℃-40℃
设备外观图：

电池挤压试验机
特点：
4.1、自带照明系统、内箱材料采用耐阻燃烧材料；
4.1、可设定时间，速度，精度更高，直接显示最大力值；
4.2、设有排气风口（方便客户把电池试验中所产生的气味排到试验室外）；
4.3、双层防爆玻璃视窗，防爆箱，独立式的控制器（操作简单使用更安全）。
技术参数:
5.1 型号：BE-6045
5.2 挤压：A、最大压力: 1000N～13KN（可根据要求定做）
B、活塞直径： 32mm
5.3 上压盘直径为: 20cm(不小于20cm²)
5.4 力值误差： ±1%
5.5 单位转换： Kg/N/Lb
5.6 试验动力方式： 液压
5.7 延时功能 : 0~9999秒可设置
5.8 最大测试空间: 200 X200 X200mm
5.9视窗尺寸： 200 X 200mm(10mm厚双层防爆玻璃)
5.10 排气风扇口: 直径15cm（箱体后侧装有排气扇）
5.11 补风口： 箱体左侧开有两个补风口
5.12 外箱尺寸： 670 X 1740 X480 mm(WXHXD)
5.13 防爆箱要求: 底下装有四个万向滑轮,可自由移动
5.14 防爆目的: 防止电池爆炸伤及周围人与事物.
5.15 照明： 箱体内顶部装有照明灯
5.16 控制箱尺寸： 330 X 1040 X 330 mm(WXHXD)
5.17 机台重量： 约380Kg
5.18 使用电压: AC 3ψ 5W 380V 50HZ
5.19 总功率: 1.5KW
标准配置：
6.1 挤压上压盘 1个
6.2 夹头扳手 1个
6.3 操作说明书 1本
6.4 出厂检验报告 1份
结构：
7.1 内箱材质: SUS#304不锈钢板
7.2 外箱材质: 冷板烤漆
7.3 填充材质： 玻璃棉
7.4 压力传动： 液压缸
7.5 力量显示: 压力传感器
7.6 脚架: 机身底部装设聚氨脂活动万向车轮4个
7.7 箱门: 双层门，平面把手、玻璃视窗。
7.8 保护装置: 上下线保护开关
使用环境: 允许使用环境0 ～ 35℃
性能保证环境5 ～ 28℃
设备外观图：

电池针刺试验机
一、用途：通过针刺试验检验电池的安全性能，进行试验后电池应不起火，不爆炸；也是各电池厂家及研究所必不可少的检测设备。
二、针刺试验方法：用φ3mm～φ8mm的耐高温钢针、以lOmm/s- 40mm/s的速度，从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)。
三、标准依据：
QC/T 744-2006《电动汽车用金属氢化物镍蓄电池标准针刺试验》
QC/T 743-2006《电动汽车用金属氢化物镍蓄电池标准针刺试验》
GB/T 18332.2-2001《电动道路车辆用金属氢化物镍蓄电池标准穿刺试验》
四、特点：
4.1、自带照明系统、内箱材料采用耐阻燃烧材料；
4.2、可设定刺穿保持时间、速度，精度更高，直接显示最大针刺力值；
4.3、设有排气风口（方便客户把电池试验中所产生的气味排到试验室外）；
4.4、双层防爆玻璃视窗，防爆箱，独立式的控制器（操作简单使用更安全）。
五、规 格 参 数：
1．型 号 : BE-9002
2. 最 大 试 件 : 200 X 200 X 200（mm）可调
3. 钢 针 直 径 : φ3mm；φ5mm；φ8mm（各1支）
白 钢 针 直 径: φ3mm；φ5mm；φ8mm（各1支）
4．针尖距离下部 : 放电池的平面高度为200mm
5．以10～40mm/s的速度（可调），从垂直于蓄电池极板的方向贯穿刺入电池后，停（1min~6hour）自动从电池中拔出，易卸易装。
6．贯 穿 力 ： 150～200KG
7．外 箱 尺 寸 : 900 X 1460 X 420mm(WXHXD)
8. 控 制 箱 尺 寸 : 330 X 1040 X 330 mm(WXHXD)
8. 视 窗 尺 寸 ： 200 X 200mm(10mm厚双层防爆玻璃)
9．防 爆 箱 要 求 : 底下装有四个万向滑轮,可自由移动
10．防 爆 目 的 : 防止电池爆炸伤及周围人与事物.
11．排 气 风 扇 口 : 直径15cm
12. 使 用 电 源 : AC 220V±10% 50HZ
13．传 动 方 式 : 气缸传动
六、标准配件:备用保险丝 1条
气管若干米 1条
耐高温钢针 3支
耐高温白钢针 3支
七、结构:
1.内部材质:铸铁为主
2.外箱材质:钢板烤漆
3.压力传动:气动式
4.力量显示:压力传感器
5.脚架:机身底部装设聚氨脂活动万向车轮 4个
6.箱门:单层门，平面把手 ,一个玻璃视窗
7.针:钢针，白钢针
8.保护装置:上下线保护开关
八、使用环境:允许使用环境0 ～ 35℃；
性能保证环境5 ～ 25℃；
设备与墙壁及四周事物间隔空间必须大于或等于1500mm；
意见设备摆放在窗边方便把测试时所生产的气味排到室外；
意见设备摆放周边不要摆放易燃易爆物品；
设备要定期进行保养。
九、主要电器组件:
交流接触器: 台湾
热继电器: 台湾
交流继电器: OMRON,
时间继电器:台湾
控制器: 贝尔自行研发
电源总开关: 台湾
固态继电器: 台湾
按钮开关:红波
