ArcGis数据处理步骤说明.doc

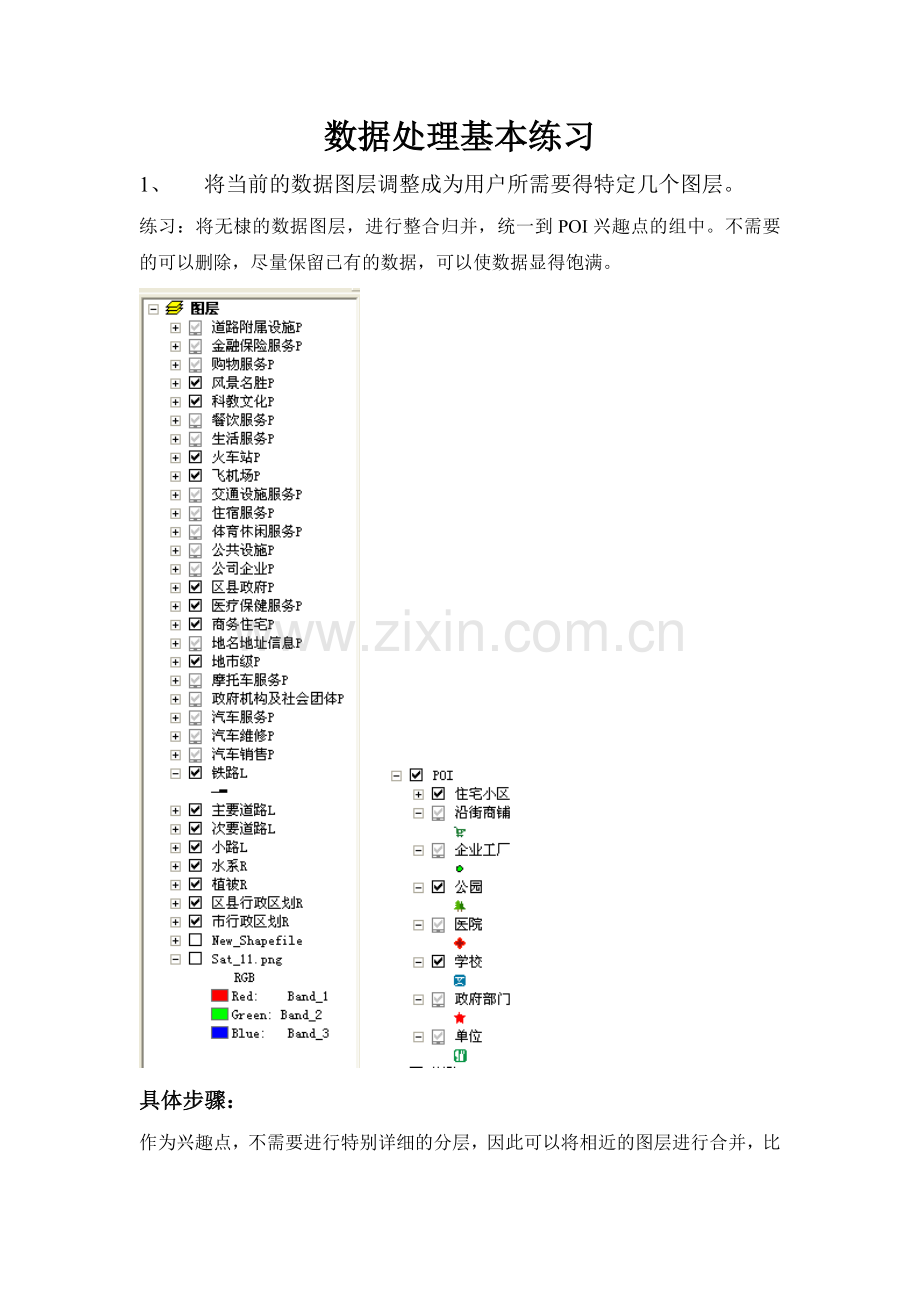

数据处理基本练习1、 将当前的数据图层调整成为用户所需要得特定几个图层。练习：将无棣的数据图层，进行整合归并，统一到POI兴趣点的组中。不需要的可以删除，尽量保留已有的数据，可以使数据显得饱满。 具体步骤：作为兴趣点，不需要进行特别详细的分层，因此可以将相近的图层进行合并，比如购物服务、餐饮服务、生活服务、住宿服务等均位于道路两侧，因此可以归并到沿街商铺中。操作方法：任意选择某一个图层，开始编辑，比如选择购物服务，将其他的几个图层数据全部复制到该图层即可。右键打开餐饮服务、生活服务等图层的属性表，然后选择全部，将鼠标放到地图中选中的某兴趣点上面点击右键，选择复制，然后释放所有选择，粘贴，即完成了一个图层归并的操作。最后，所有的图层都归并结束后，进行地图符号的设置和配置、颜色的选择等。2、 将用户部件普查后的数据DWG格式的数据，导入到ArcGIS中，并进行分层显示。练习：现有无棣老城区CAD图形两幅，将其转换成shp格式，跟现有的地图进行配准，然后根据不同的refname确定部件属于哪种部件，分别将其在对应的图层中显示，并配置好符号。具体步骤：1) 利用arcToolbox中Conversion Tools中的 To Shapefile功能项将现有的CAD图转换成shp格式的。2) 将转换后的shp数据加载到当前的mxd文档地图中。3) 进行矢量配准。在工具栏的空白处右键，选择Spatial Adjustment工具条 。首先选择Set Adjust data，选择需要进行配准的图层，这里选择所有的CAD转换后图层即可。然后通过两幅图的对比，找到4个相应点，利用工具进行相应点纠正。打开列表查看纠正的误差，均小于0.00001为佳，若某个误差较大，则需要进行调整。最后选择Adjust进行纠正，即完成矢量配置工作。4) 利用ArcCatalog新建需要添加的部件图层，比如上水井盖图层，设置其坐标系与现有的兴趣点一致，图层属性字段设计好，填写完整。将其加载到ArcMap的现有地图中。5) 右键打开dwg_Point的属性表，查看上水井盖所对应的refname名称，然后利用属性选择功能（Select By Attributes），选择RefName = gc042的为上水井盖，点击Apply，则所有符合该条件的均被选中。 补充：在CAD图中，根据CASS2008里面的符号库，可以查看不同符号代表的含义，如上水井盖符号，打开AutoCAD设计中心对话框，在块符号中对应点的符号编码为gc042，所以refname中属性为gc042的表示上水井盖。 6) 在地图中点击右键选择复制，当前可编辑图层选择上水井盖，然后进行粘贴即可。7) 待所有的上水井盖全部处理完毕后，统一进行属性添加。对于所有属性均相同的属性赋值较简单，在该字段上面点击右键，选择Field Calculator打开对话框，输入如图所示的内容，点击ok，即可完成所有属性的赋值了。对于自然增加的属性如ID号码，可以 看到FID从0开始加1，若ID从1开始加1，则可以利用FID进行计算获得。输入如图所示公式即可得到ID的值。对于部件编码这样比较复杂的属性，需要用到格式化Format函数进行处理了。如图所示，输入公式，因为前面几位是固定不动的，因此将后位进行格式化表示即可。对于部件所在网格，没有什么技巧可言，需要一个个输入了。不过可以在地图中选择时选择该区域负责的所有部件，然后在某一部件如上水井盖的属性表中仅显示Selected的部件，然后统一编辑，这样会提高些效率。 3、 网格划分方法练习：一般甲方只会提供些文字性描述的区域划分，这是需要根据他们的文字说明，在地图中进行网格的划分。注意运用捕捉功能。具体步骤：） 首先需要建立具有相同坐标系统的面图层，在ArcCatalog里面建立） 然后根据甲方提供的网格划分文档说明进行网格划分，对于只有一条道路的并以该道路为边界的，需要开启道路Vertex的捕捉功能。若为双线道路，则需要根据说明，是否包含该条道路，若包含则应该将该道路划分到某一网格中，若不包含，则以道路中心线为界进行划分） 划分完毕后，对图层进行颜色配置功能，一般建议用浅色系的进行填充。注意：所划分的网格需要遵守不重叠、不交叉、无缝隙的完整结合。4、 手机地图数据的转化及处理移动GIS数据处理程序.exe是南京硅步提供的对数据进行转换的工具，因此将处理好的地图转换到手机里面，需要借助此程序。具体步骤：1) 将需要进行转换的地图的所有shp文件拷贝到某一个文件夹中，将其中的xml后缀的文件全部删除掉。2) 打开移动GIS数据处理程序，点击浏览找到地图所在的文件夹。3) 点击导入，所在文件夹的所有shp数据将被导入到图层列表中。4) 利用向上向下功能，对列表中的图层进行调整，首先绘制的放在最上面，即应该为面、线、点的顺序进行调整，并设置每个图层的Name字段（即显示在地图中的属性字段）5) 选择一个或多个相同比例下显示的图层，将其记录到索引1，依次类推，具有相同显示比例的图层，放到一个索引中。6) 设置完毕后，点击 生成数据即可。系统会在所选择的目录文件下创建一个新的文件夹result，所有的手机地图数据即在其中。7) 对手机地图进行符号配置。使用记事本打开map.ini文件，可以看到其中对地图的设置信息。8) 具体的配置方法可以参考之前邹平的手机地图数据，主要是对面的颜色配置，线的线型设置及点状符号的指定等。（需要自己花功夫学习掌握，参考文件UCMAP开发手册.pdf，没有的跟我要）9) 将result文件夹考到手机中，运行程序，即可显示。5、 影像图矢量化，提取哪些矢量信息以及如何提取。A、首先，影像图的下载利用软件Google Map Buddy.exe从google地图中下载免费的影像地图。具体操作步骤：） 点击1 按钮，弹出如图所示界面，根据需要定位到所需区域附近 ） 点击2，在地图中画框选择所需地图的区域范围；） 选择下载的影像级别，一般选择数字越大，影像越清晰；） 点击4，选择存储路径文件及名称，弹出如图界面，选择本次下载需要下载的数据，若只需要影像数据则选择Satellite的对勾，点击ok，进行下载。） 下载完毕后，影像会自动进行拼接，形成一个png格式的图片影像。B、其次，影像图的坐标配准将其添加到arcMap中进行坐标系统设置，并进行坐标纠正，这个需要知道其中3个或者以上坐标位置的精确经纬度，然后利用Georeferencing工具进行坐标纠正。C、最后，矢量化，符号化） 首先进行道路矢量化，并根据道路的宽窄进行道路级别划分（也可以参照google地图、百度地图或者其他该区域的地图进行道路绘制工作） 然后进行兴趣点矢量化，将地图中需要的兴趣点如学校、医院、政府部门进行建立并添加，参照已有的地图数据，进行兴趣点标注及属性数据的录入工作。） 最后，若需要进行网格划分，则进行无缝网格划分及颜色、属性配置工作。所有矢量化工作结束后，整体进行颜色配比及显示比例调整，使得整个地图看起来更加美观、实用。6、 从山东省地图中截取某一个市或者县的数据。具体步骤：） 首先确定好进行裁切的区域边缘，将其存储为一个shp文件。） 找到ArcToolbox中的Analysis Tools-Extract-Clip，在其中右键单击，选择Batch弹出批处理对话框。） 在Input Features中右键选择Browse，浏览到需要进行裁切的地图所在的shp文件夹，选择所有需要进行裁切的shp文件，则全部输入到Input Features列表中。） 在Clip Features中右键选择Open，选择裁切面，然后在第一个框内右键选择Fill，则所有的clip Features被输入为同一个裁切面。） Out Features Class可以空着不填，则系统默认的在原来的shp文件名称后面加_Clip进行区分。也可以根据需要进行名称输入设置。） 点击ok，即可完成裁切批量处理工作。） 裁切完毕后，所加载进mxd的shp文件，没有符号化，所以需要对每个shp文件进行符号的配置工作。补充：若觉得原来的地图中符号配置已很满意，则可以直接将其复制到新生成的shp图层中，具体的步骤为：） 点击某图层右键，打开Properties对话框，进入Symbology选项卡。） 点击Import按钮，弹出Import Symbology对话框，从Layer下拉框中选择对应的图层点击ok即可。
