欧姆定律的应用专题.doc

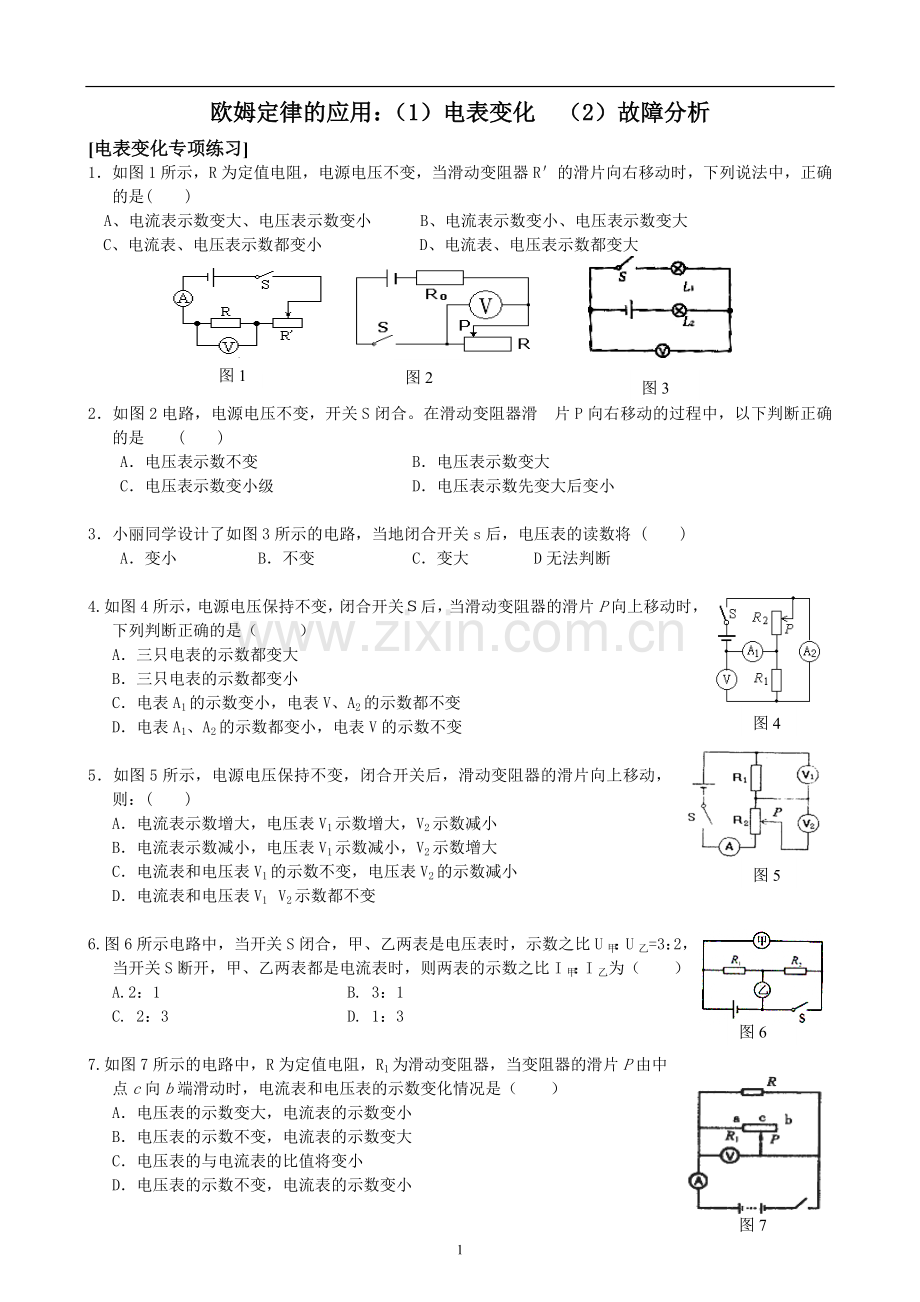

欧姆定律的应用：（1）电表变化 （2）故障分析
[电表变化专项练习]
1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是( )
A、电流表示数变大、电压表示数变小 B、电流表示数变小、电压表示数变大
C、电流表、电压表示数都变小 D、电流表、电压表示数都变大
图1
图2
图3

2．如图2电路，电源电压不变，开关S闭合。在滑动变阻器滑 片P向右移动的过程中，以下判断正确的是 ( )
A．电压表示数不变 B．电压表示数变大
C．电压表示数变小级 D．电压表示数先变大后变小

3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将 ( )
A．变小 B．不变 C．变大 D无法判断

图4
4.如图4所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（ ）
A．三只电表的示数都变大
B．三只电表的示数都变小
C．电表A1的示数变小，电表V、A2的示数都不变
D．电表A1、A2的示数都变小，电表V的示数不变
图5

5．如图5所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )
A．电流表示数增大，电压表V1示数增大，V2示数减小
B．电流表示数减小，电压表V1示数减小，V2示数增大
C．电流表和电压表V1的示数不变，电压表V2的示数减小
D．电流表和电压表V1 V2示数都不变
图6

6.图6所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A.2：1 B. 3：1
C. 2：3 D. 1：3

图7
7.如图7所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（ 　）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的与电流表的比值将变小
D．电压表的示数不变，电流表的示数变小
图8
8.如图8所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是（ ）
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变大，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
图9

9.如图9所示的电路中，电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（ ）
A．电流表示数逐渐变小
B．电压表示数不变
C．电压表示效变大
图10
D．电压表示数变小
10．图10为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片 P向右滑动时( )
A．电压表的示数减小，电流表的示数增大
B．电压表的示数增大，电流表的示数减小
C．电压表和电流表的示数都增大
D．电压表和电流表的示数都减小

图11
11．如图11所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（ ）
A．电压表、电流表的示数均变小
B．电压表、电流表的示数均不变
C．电压表的示数不变，电流表的示数变小
D．电压表的示数变小，电流表的示数不变

12．如图12所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（ ）
A．灯泡变亮 B．电压表V的示数不变
C．电流表A1的示数不变 D．电流表A2的示数变小
图12

13．如图13所示电路，开关S闭合后，电流表的示数 (变大/变小/不变)；
若电流表示数变化了0．1A，则电阻R= Ω。(电源电压保持不变)
图13
图14
图15

14．如图14所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（增大/减小/不变）。
15．如图15所示，当开关s闭合时，两个电流表的示数变化情况正确的是 （ ）
A．两个电流表示数都变大 B．两个电流表示数都变小
C．电流表A1示数不变，电流表A2示数变小 D．电流表A1示数不变，电流表A1示数变大
16.如图16所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向 右移动的过程中，下列说法错误的是（ ）
图16
A．灯池L的亮度不变 B．电流表A1示数变大
C．电流表A2示数变小 D．电压表V示数不变

17.如图17所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中( )
图17
A．电压表V1示数变大，v2示数变大，电流表A的示数变大
B．电压表V1示数不变，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数变小，V2示数变大，电流表A的示数变小

[故障分析专项练习]

1．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则 （ ）
图10
L1
L2
A.灯L1断路 B.灯L2断路 C.灯L2短路 D.开关S断路

2．如图10是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
V1
R
L
V2
A
S

3．如图所示，当闭合开关S后，电路中最容易损坏的是（ ）
A．灯泡L
B．电流表A
C．电压表V1
D．电压表V2

4．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（ ）
A、只闭合S1时，两只灯泡是串联的
B、若先闭合S1，再闭合S2，电压表读数不变、
电流表读数变大
C、若电压表和电流表位置对调，闭合S1 、S2
后，则两表都被烧坏
D、若灯L1被短路，闭合S1 、S2后，则灯L1不
亮，灯L2亮，电流表损坏

5．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）
A．灯L1短路
B．灯L2短路
C．灯L1断跻
D．灯L2断路

图6
6．如图8所示，电源电压为6V，闭合开关s后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常。这时若用电压表测a、b两点间的电压，示数为 V，测b、c两点间的电压，示数为 v。

7．如图2所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )
A、L1灯丝断了 B、L2灯丝断了 C、电流表损坏 D、L2灯炮处短路

8．如图6所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路

9．右图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（ ）
A．电流表、电压表均被烧坏
B．电流表烧坏，电压表示数为零
C．电流表示数几乎为零，电压表有示数
D．电流表有示数，电压表示数为零

10．如图2所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是 ( )
A．灯L发生了断路
B．灯L发生了短路
C．电阻R出现断路
D．电阻R出现短路

11．图3所示电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，则故障可能是 ( )
A．L1的灯丝断了
B．L2的灯丝断了
C．R的电阻丝断了
D．开关接触不良

4
