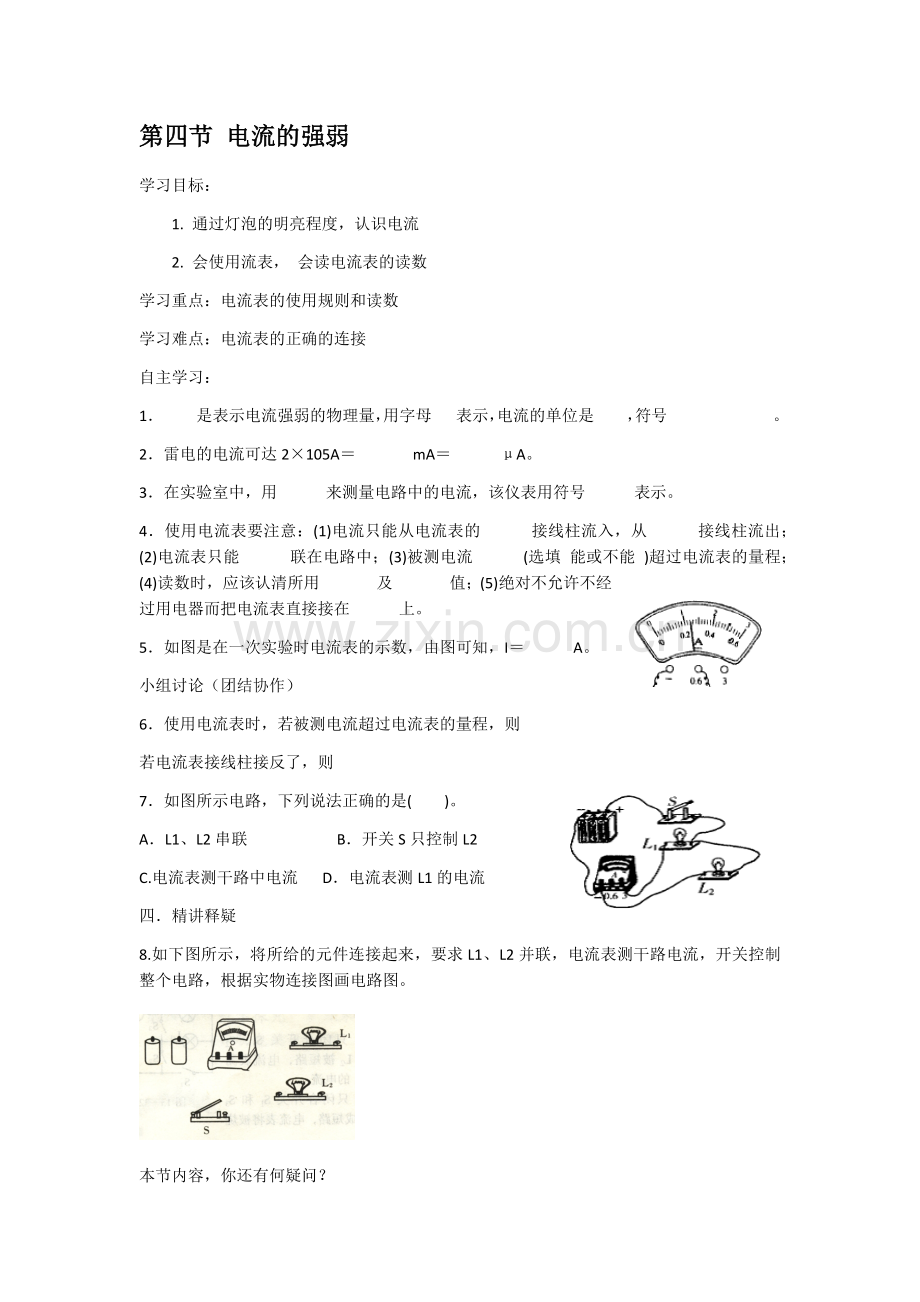

第四节电流的强弱.docx

第四节 电流的强弱
学习目标：
1. 通过灯泡的明亮程度，认识电流
2. 会使用流表， 会读电流表的读数
学习重点：电流表的使用规则和读数
学习难点：电流表的正确的连接
自主学习：
1． 是表示电流强弱的物理量，用字母 表示，电流的单位是 ，符号 。
2．雷电的电流可达2×105A＝ mA＝ μA。
3．在实验室中，用 来测量电路中的电流，该仪表用符号 表示。
4．使用电流表要注意：(1)电流只能从电流表的 接线柱流入，从 接线柱流出；(2)电流表只能 联在电路中；(3)被测电流 (选填 能或不能 )超过电流表的量程；(4)读数时，应该认清所用 及 值；(5)绝对不允许不经过用电器而把电流表直接接在 上。
5．如图是在一次实验时电流表的示数，由图可知，I＝ A。
小组讨论（团结协作）
6．使用电流表时，若被测电流超过电流表的量程，则
若电流表接线柱接反了，则
7．如图所示电路，下列说法正确的是( )。
A．L1、L2串联 B．开关S只控制L2
C.电流表测干路中电流 D．电流表测L1的电流
四．精讲释疑
8.如下图所示，将所给的元件连接起来，要求L1、L2并联，电流表测干路电流，开关控制整个电路，根据实物连接图画电路图。

本节内容，你还有何疑问？
小结：
1、电流表示电流的强弱。 单位是 符号是（ ）、还有毫安（mA）、微安（μA）；
1A= mA，1mA= μA。
2、电流表有两个量程：分别是 （每小格 A）
（每小格 A）
使用：（1）、电流表要 联在被测电路中；
（2）、接线柱的接法要正确，电流从“ ”接线柱流入，从“ ”接线柱流出。
（3）、被测电流 超过电流表的量程；不确定时用大量程 。
（4）、 允许不经过用电器把电流表直接接到电源两极上。
3.一台家用小型（47厘米）彩色电视机正常工作时，通过它的电流强度与下列哪一组
数据最接近（ ）
A．18A　　　　　B．1．8A 　C．180 mA　　　 D．18 mA
4.如下图所示，甲电流表的读数是 A，乙电流表的读数是 A

5（选做）．请你设计一个电路图，要求将L1、L2并联，开关S1作总开关，S2控制灯L2，电流表测A1测干路电流，电流表A2测L1所在支路电流，请按要求将下图中所画的实物连接好，并根据实物图画出电路图。

当堂训练：
6、下列用电器中，工作电流为0.1mA的可能是：（ ）
A、半导体收音机 B、60w的普通照明灯
C、家用电冰箱 D、液晶显示的电子计算器
7、在图所示的四幅电路中，电流表能够测灯L1电流的是（ ）

8、图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中错误的是（ ）
A．若使用“—”和“3”两个接线柱接入电
路，则指针所对的示数为2.3A
B．若使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46A
C．若原来使用“—”和“3”两个接线柱接入电路，而后使用“—”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变
D．该电流表的“—”接线柱是公共的接线柱
9、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
10、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（ ）

11、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
12、如图所示，如果使用“—”和
“3”两个接线柱接入电路，则指针所对的示数
为 ，如果使用“—”和“0.6”两个接
线柱接入电路，则指针所对的示数为 。
13、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。

14（迁移和拓展）、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（ ） A．1.2A B．4.8A C．0.12A D．0.48A
15、王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因 及纠正方法是 。
16、右图是小明用电流表测量通过灯泡电流的实验装置图，其中导线a端没有连接。如果小明把导线a端与接线柱b连接，开关闭合时能正常测出通过小灯泡的电流，开关断开时能使电路断开。小明还想做以下尝试，请你帮助他预计会出现什么情况：
①如果把导线a端与接线柱c连接，预计出现的情况为：
②如果把导线a端与接线柱d连接，预计出现的情况为：
③如果把导线a端与接线柱e连接，预计出现的情况为：

17、如图是小强和小夏两位同学测量小灯泡的电路，请你当小老师，仔细看一看他们的电路是否连接正确？如果你认为有错误，请你用不同颜色的笔直接在原图中改动。

●物理阅读
安 培
　　安培是法国物理学家，1775年1月诞生在法国里昂。他从小就酷爱读书，在念中学的时候，他经常去里昂图书馆，几乎浏览了图书馆的全部数学书籍，他对物理、化学、植物学和哲学等方面的知识也很感兴趣。青少年时代的刻苦学习，为他后来的科学研究工作奠定了牢固的基础。
