DCS-维修手册.pdf

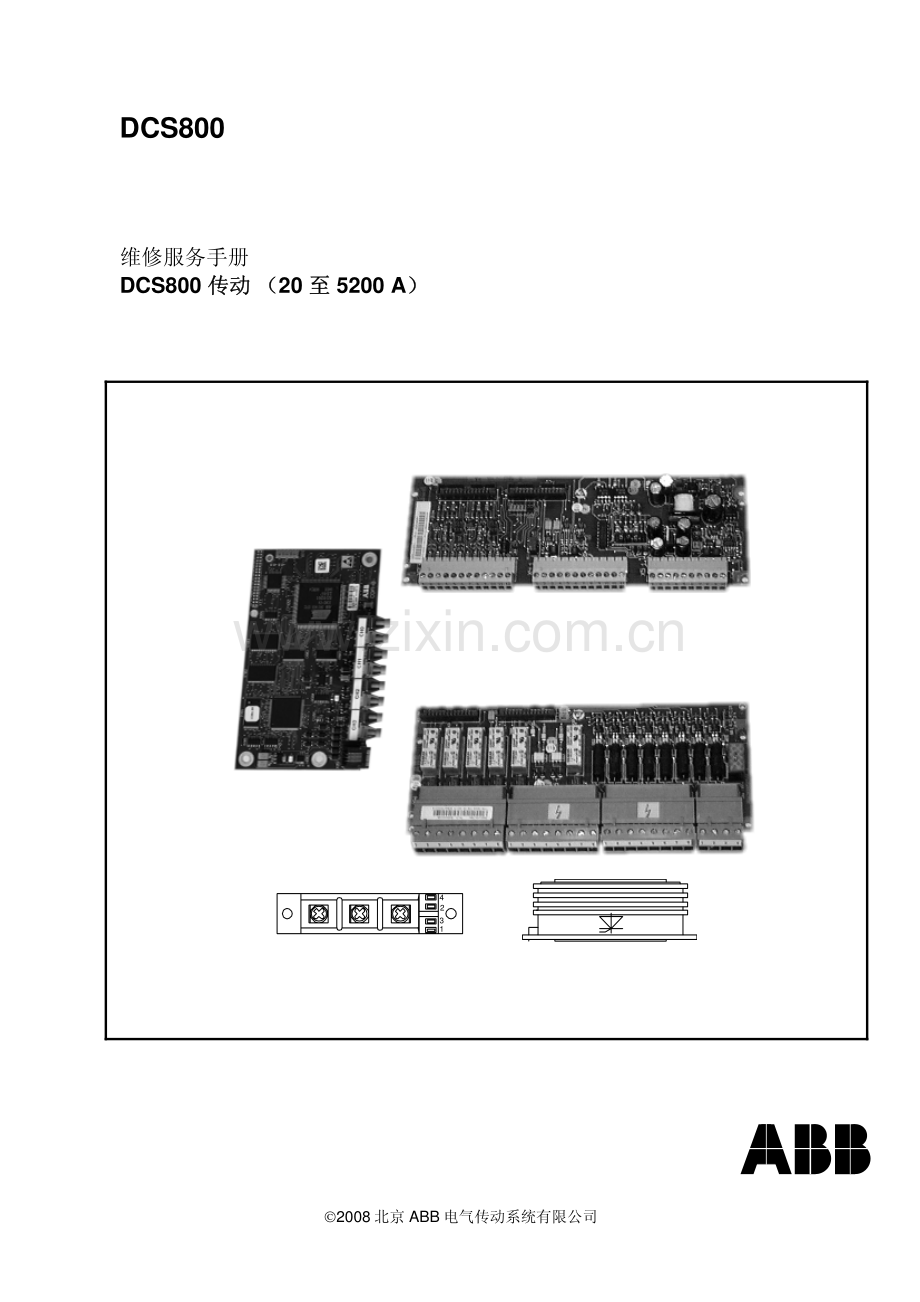

2008 北京 ABB 电气传动系统有限公司 DCS800 维修服务手册 DCS800 传动传动（20 至至 5200 A）1234 3ADW000195R0101 DCS800 Service Manual e a3ADW000195R0301 DCS800 维修服务手册 e cDCS800 传动手册传动手册 语言 序列号 E D I ES F CN DCS800 快速启动指南快速启动指南 3ADW000191 p p p p DCS800 工具和文档工具和文档 CD 3ADW000211 DCS800 变频器模块变频器模块 DCS800 彩页 3ADW000190 p p p DCS800 技术样本 3ADW000192 p DCS800 硬件手册 3ADW000194 p p p p DCS800 固件手册 3ADW000193 p p p p p 符合 EMC 的安装手册 3ADW000032 技术指导 3ADW000163 DCS800 维修服务手册 3ADW000195 p 12 脉变频器的设计与启动 3ADW000196 p CMA-2 板 3ADW000136 p 彩页（硬并联）3ADW000153 p 传动工具传动工具 DriveWindow 2.-用户手册 3BFE64560981 Drive OPC 2.-用户手册 3BFE00073846 光学 DDCS 通讯链 3AFE63988235 DDCS 支路单元 用户手册 3BFE64285513 DCS800 应用应用 PLC 编程工具（CoDeSys）CoDeSys_V23 61131 DCS800 目标+工具描述 应用程序 3ADW000199 DCS 800 卷曲 3ADW000058 卷曲设备应用描述 3ADW000253 电磁应用彩页 电磁应用描述 DCS800-E 配电盘解决方案配电盘解决方案 DCS800 彩页-E 配电盘解决方案 3ADW000210 DCS800-E 硬件手册 3ADW000224 DCS800-A 封闭式变频器封闭式变频器 DCS800 彩页-A 3ADW000213 DCS800 技术样本-A 3ADW000198 p DCS800 安装-A 3ADW000091 p p DCS800-R 改装系统改装系统 DCS800 彩页-R 3ADW000007 DCS800-R 手册 3ADW000197 DCS500/DCS600（A5.A7、C2b、C3 和 C4）升级包手册 3ADW000256 扩展模块扩展模块 RAIO-01 模拟 IO 扩展设备 3AFE64484567 RDIO-01 数字 IO 扩展设备 3AFE64485733 AIMA R-槽扩展设备 3AFE64661442 串行通讯串行通讯 传动专用串行通讯 NETA 远程诊断界面 3AFE64605062 现场总线适配器，带 直流传动 RPBA-（PROFIBUS）3AFE64504215 现场总线适配器，带 直流传动 RCAN-02（CANopen）现场总线适配器，带 直流传动 RCNA-01 （ControlNet）3AFE64506005 现场总线适配器，带 直流传动 RDNA-（DeviceNet）3AFE64504223 现场总线适配器，带 直流传动 RMBA （MODBUS）3AFE64498851 现场总线适配器，带 直流传动 RETA （Ethernet）3AFE64539736 -现有 p-正在计划中 09.2007 DCS800 传动传动 20 A 至 5200 A 维修服务手册维修服务手册 代码：3ADW000195R0301 Rev C DCS800 维修服务手册 中文版本 生效时间：2008 年 06 月 01 日 3ADW000195R0101 DCS800 Service Manual e a3ADW000195R0301 DCS800 维修服务手册 e c 5 目录 3ADW000195R0301 DCS800 维修服务手册 e c安全须知安全须知 本章内容本章内容 本章包括安装、操作和维护传动时必须遵守的安全须知。忽略此安全须知会造成人身伤害、死亡或传动、电机或受传动设备损坏。操作传动单元前请阅读本安全须知。适用产品适用产品 本章内容适用于全部 DCS800 产品系列、变频器模块 DCS800-S0（外形尺寸D1 至 D7）和场励磁单元等，比如改装工具包 DCS800-R00-9。警告和注意的使用警告和注意的使用 本手册包括两种安全须知：警告和注意。“警告”提醒您可能导致严重伤害或死亡和/或设备损坏的情况。“警告”还会告诉你如何避免发生危险事故。“注意”则让你注意一个特殊情况或事件，或介绍一个主题的相关信息。“警告”所用符号如下所示：危险电压警告危险电压警告：警告有高电压存在，会造成人身伤害/死亡和/或设备损坏。一般警告：一般警告：警告可能造成人身伤害/死亡和/或设备损坏的非电气因素。静电放电警告静电放电警告：警告能引起设备损坏的静电放电现象。6 目录 3ADW000195R0301 DCS800 维修服务手册 e c安装和维护安装和维护 这些警告适用于传动、电机电缆或电机操作的场合。忽视这些规范会引起人身伤害/死亡或者设备损坏。警告！警告！只有具备相应资质的电气工程师才被允许安装和维护传动单元！只有具备相应资质的电气工程师才被允许安装和维护传动单元！绝不能在主电源接通的情况下操作传动、电机电缆或电机。务必用万用表（阻抗值须至少为 1 Mohm）进行测量以确认：1.传动输入相 U1、V1 和 W1 对外壳电压为 0 V。2.端子 C+和 D-对外壳电压为 0 V。如果传动或者外部控制电路通电，则不要操作控制电缆。即使传动的主电路已断开，外部供电的控制回路也可能在传动内部引起危险电压。不要对传动或者传动模块进行任何绝缘或电压耐压测试。测试电缆或者电机的绝缘电阻或电压耐压时，须将电机电缆从传动上断开。重新连接电机电缆时，务必要认真检查电缆 C+和 D-端子连接是否正确。注意：注意：不管电机是否运行，如果接通主电源，传动电机电缆端子就存在危险电压。危险电压（115 V、220 V 或 230 V）可能存在于传动系统（比如 SDCS-IOB-2 和 RDIO）的继电器输出，这取决于外部接线。DCS800（带内部扩展装置）：操作传动前，须将整个传动系统从电源断开。7 目录 3ADW000195R0301 DCS800 维修服务手册 e c 接地接地 以下安全指导针对那些负责传动接地的工作人员。接地不正确可能会导致人身伤害、死亡或设备故障，并会增加电磁干扰。警告！警告！传动、电机以及相邻设备必须良好接地，以确保操作人员人身安全，并减少电磁辐射和继电器吸合。确保接地导线的横截面足够大，并按照安全规范进行标识。如果安装了多个传动，每个传动单元须单独接至保护接地线（PE）。最大限度减少 EMC 辐射，对柜体入口处电缆屏蔽层进行 360 高频接地（比如采用导磁套）。不要将配备 EMC 滤波器的传动接到未接地电网或者高阻接地（大于 30 欧姆）电网。注意：注意：只有尺寸符合安全规范要求的电源电缆屏蔽层才可用作设备接地导线。如果传动正常泄露电流高于交流 3.5 mA 或直流 10 mA（如 EN 50178,5.2.11.1 所述），则必须有良好的、牢固的保护接地连接。8 目录 3ADW000195R0301 DCS800 维修服务手册 e c 印制电路板和光缆印制电路板和光缆 以下说明针对所有操作电路板和光缆的工作人员。忽略以下说明可导致设备损坏。警告！警告！印制电路板上的一些电子元件对静电放电很敏感。操作印制电路板时，要佩戴接地腕带。不要随意接触电路板。使用接地片：ABB 订购号：3ADV050035P0001 警告！警告！操作光缆时应非常小心。插拔光缆时，应握住光缆连接器，切勿触碰光缆端部，因为光缆对灰尘极为敏感。它的最大允许弯曲半径为 35 毫米（1.38 英寸）。9 目录 3ADW000195R0301 DCS800 维修服务手册 e c机械安装机械安装 以下警告针对准备安装传动单元的工作人员。必须按规范仔细安装传动单元，以避免损坏设备或人身伤害。警告！警告！DCS800（外形尺寸 D4-D7）：传动单元很重，需多人合力抬起。不要通过前盖板抬起传动单元。传动单元 D4 和 D5 只能平放，正面向上。DCS800（外形尺寸 D5.D7）：传动很重，只能通过吊环抬起。不要倾斜传动单元。传动单元最多允许倾斜约 6 度。安装时，确保不要使钻孔碎屑、灰尘进入传动单元。导电碎屑落入传动单元可能引起传动单元损坏或故障。确保足够的冷却。不要通过铆接或焊接的方式固定传动单元。10 目录 3ADW000195R0301 DCS800 维修服务手册 e c操作操作 以下警告主要针对计划操作或正在操作传动的工作人员。忽视这些规范将导致人身伤害或死亡，或设备损坏。警告！警告！调试传动单元并将其投入使用之前，必须确认电机和所有被驱动设备都能在传动速度范围内安全运行。可调节传动使电机在高于和低于额定速度下运行。不要通过切断设备（切断主电源）来控制电机；应使用控制面板上的按键 和，或通过传动 I/O 板指令控制电机。主电源连接 可以在晶闸管变频器的进线侧使用熔断开关（配熔丝），以便在安装和维护时断开传动电气部件电源。熔断开关的型号必须符合 EN 60947-3（等级 B）以满足 EU 标准。还可以使用空气断路器，通过辅助触点控制主回路的开合。在安装和维护期间，主回路断路器必须锁定在“打开”状态。急停按钮 在每个控制台和每个需要急停功能的控制面板上都应该安装急停按钮。按下控制面板上的 STOP（停止）按键既不会产生电机急停命令，也不会将传动单元与任何危险电压断开。根据安全须知，在任何危险来临时，为了避免反常运行状态，或为了停止传动，仅通过信号“启动”、“停止”或者“控制面板”或“PC 工具”中的“急停”，都不足以切断传动系统。用途 单靠使用操作指导不能兼顾所有可能的系统配置、运行或维护。因此，这些指导仅能给出某种建议，要求合格的工程师根据工业安装中的机械和设备的具体要求进行操作。在某些特殊场合，电气设备用于非工业安装，这就需要更严格的安全规范（比如，防止儿童接触的措施）用户必须在装配期间来制定这些额外的安全须知。注意：注意：11 目录 3ADW000195R0301 DCS800 维修服务手册 e c 当控制地未设置为“本地”时（L 未在 PC 工具状态条显示），控制面板上的停止按键将不能停止传动单元。若要通过控制面板停止传动，请按下“LOC/REM”键，然后再按下停止按键。12 目录 3ADW000195R0301 DCS800 维修服务手册 e c 13 目录 3ADW000195R0301 DCS800 维修服务手册 e c 目录目录 安全须知安全须知 本章内容.5 适用产品.5 警告和注意的使用.5 安装和维护.6 接地.7 机械安装.9 操作.10 目录目录 序言序言 如何使用本手册.15 本章内容.15 目标读者群.15 相关出版物.15 存储与运输.16 铭牌和型号代码.16 型号代码.17 电流/电压额定值.18 查找与排除晶闸管故障查找与排除晶闸管故障 如何检测晶闸管故障.19 熔断器已烧断.19 监控器波动.19 如何找到故障晶闸管.20 变流器（D1-D4）（20.1000 A）.20 熔断器已烧断.20 变流器（D5、D6 和 D7）（900.5200 A）.21 熔断器已烧断.21 监控器波动.21 操作半导体操作半导体 关于如何操作半导体的一般性说明.23 为变流器（为变流器（D1-D4）更换晶闸管）更换晶闸管 在变流器（D1-D4）（20.1000 A）中安装板载电桥和晶闸管模块.25 所需工具.25 查找晶闸管模块故障.25 拆卸故障晶闸管模块.26 安装新的晶闸管模块.31 拆卸故障板载电桥（V1）.33 安装新的板载电桥（V1）.33 板载电桥（V1）和晶闸管模块在 DCS800-S01（2-Q）单元中的位置.34 板载电桥（V1）和晶闸管模块在 DCS800-S02（4-Q）单元中的位置.35 14 目录 3ADW000195R0301 DCS800 维修服务手册 e c板载电桥和晶闸管模块 terminals.36 为变流器（为变流器（D5）更换晶闸管）更换晶闸管 在变流器（D5）（900.2000 A）中安装“盘式”晶闸管.39 所需工具.39 查找故障晶闸管.40 拆卸故障晶闸管.41 安装新的晶闸管.42 为变流器（为变流器（D6）更换晶闸管）更换晶闸管 在变流器（D6）（1900.3000 A）中安装“盘式”晶闸管.47 所需工具.47 BCT 晶闸管.48 查找故障晶闸管.49 拆卸故障晶闸管.50 安装新的晶闸管.53 为变流器（为变流器（D7）更换晶闸管）更换晶闸管 在变流器（D7）（2050.5200 A）中安装“盘式”晶闸管.61 所需工具.61 查找故障晶闸管.62 安装新的晶闸管.63 维修服务维修服务 如何拆卸机架 D6 中的变流器风机.71 如何拆卸机架 D7 中的变流器风机.72 DCS800 固件下载.73 概述.73 下载 SDCS-CON-4 固件.73 添加固件或文本文件.87 创建一个工作空间.94 下载 SDCS-COM-8 固件.109 设置型号代码.110 型号代码表.111 DC-电机中性区调节.112 相关机型.112 概要.112 概述.112 预防性维护预防性维护 建议定期维护.113 空气过滤器.113 变流器模块（D5/D6/D7）中冷却气压开关.113 风机.113 散热器.113 变流器（D7）内部强电流电气连接.113 继电器和电气连接.114 附录附录 A-备件列表备件列表 15 序言 3ADW000195R0301 DCS800 维修服务手册 e c序言序言 如何使用本手册如何使用本手册 本维修服务手册旨在提供有关维修 DCS800 系列功率变频器的详细信息。本章内容本章内容 安全须知安全须知 本章是本手册的开始部分。序言序言 本章介绍本手册的内容、使用以及适用的限制条件和晶闸管功率变频器铭牌。查找与排除晶闸管故障查找与排除晶闸管故障 本章介绍如何检测和查找故障晶闸管。操作半导体操作半导体 本章介绍如何操作晶闸管和晶闸管模块。更换变流器（更换变流器（D1-D4）中的晶闸管）中的晶闸管 本章介绍更换变频器（D1 至 D4）中的晶闸管。更换变流器（更换变流器（D5）中的晶闸管）中的晶闸管 本章介绍如何更换变频器（D5）中的晶闸管。更换变流器（更换变流器（D6）中的晶闸管）中的晶闸管 本章介绍如何更换变频器（D6）中的晶闸管。更换变流器（更换变流器（D7）中的晶闸管）中的晶闸管 本章介绍如何更换变频器（D7）中的晶闸管。维修服务维修服务 本章包括硬件信息和技术提示。预防性维护预防性维护 本章介绍晶闸管变频器预防性维护措施。附录附录 A 备件列表备件列表 附录 A 包括变频器备件列表。目标读者群目标读者群 本手册旨在为那些负责规划、安装、启动和维修晶闸管功率变频器的工作人员提供帮助。这些人员应具备：物理学、电气工程、电气接线原理以及有关电气工程部件和符号的基本知识。直流传动和产品的基本操作经验。相关出版物相关出版物 本手册封面内页列出了一些相关出版物，参见 DCS800 驱动器手册。这里列表出了其中一些最重要的手册：DCS800 硬件手册（3ADW000194）介绍所有 DCS800 硬件部件、连接和设置（比如跳线）。DCS800 固件说明（3ADW000193）概述 DCS800 固件、说明所有参数、DCS800 控制面板功能，在发生故障和警报时提供支持并提供通讯信息。您可以在 DCS800 快速启动指南（3ADW000191）随附的 CD-ROM 找到上述文档。16 序言 3ADW000195R0301 DCS800 维修服务手册 e c存储与运输存储与运输 如果传动单元在安装前已存储或被运到其他地方，则必须小心，以确保符合环境条件（见硬件手册）。铭牌和型号代码铭牌和型号代码 为了便于识别，每个晶闸管功率变频器均配有铭牌，载明型号代码和序列号，用于单独识别每个单元的。型号代码包含有关传动单元特性和配置的信息。ABB 自动化产品有限公司自动化产品有限公司 U1 3 525 V U2 610 V d德国制造 型号：DCS800-S02-0025-05 I1 20 A I2 25 A f1 50/60 Hz If 6 A 序列号：0025421A6294264 SCCR 65 kA 风机-生产年份 2006 年第 29 周 铭牌示例 额定输入电压 额定输入电流 额定输出电流 额定内部场激磁电流 额定风机电压+代码+K454+J409 17 序言 3ADW000195R0301 DCS800 维修服务手册 e c 型号代码型号代码 型号代码包括传动型号规格和配置信息。从左边第一个数位开始表述的是基本配置（比如 DCS800-S01-2005）。在基本配置后为可选项，以+间隔。主要选项如下所述。并非所有的型号都含有全部选项。型号代码型号代码 D C S 8 0 0-A A -Y Y Y Y-Z Z-+代码 位置 AY ZB 位置 +代码 产品系列产品系列 DCS800 A 型号型号 S0=标准变频器模块 IP00 R0=改装系统 E0=配电盘解决方案 A0=封闭式变频器 桥组类型桥组类型 1=单桥（2-Q）2=2 反并联桥（4-Q）Y 额定额定 DC 电流电流 YYYY=额定电流（比如 0025=25 ADC）ZZ 额定额定 AC 电压电压 04=400 VAC 05=500 VAC 06=600 VAC 07=690 VAC 08=800 VAC 10=990 VAC 12=1200 VAC B 电源连接电源连接 -=标准 D1.D6 L=左接线 D7 R=右接线 D7 内部场励磁机配置内部场励磁机配置+S164+0S163 配备内置场励磁机和外置电源（仅限于 D5：25 A，改装组件：25 A/16 A）未配备内置场励磁机（仅限于 D1.D4）风机电压风机电压 +S171 +S172 外形尺寸外形尺寸 D4 标准风机电压：230 V/1-ph 辅助风机电压：115 V/1-ph 外形尺寸外形尺寸 D6 标准风机电压（400 V/500 V/800 V 单元）：400-500 V/3-ph 标准风机电压（600 V/690 V 单元）：525-690 V/3-ph 辅助风机电压（600-690 V 单元）：400-500 V/3-ph 电流测量电流测量+S175 SDCS-CMA-2（D6 和 D7）电压测量电压测量+S186+S180+S181+S182+S183+S189 120 V SDCS-SUB-4（D1.D4）600 V（D6 和 D7）690 V（D6 和 D7）800 V（D6 和 D7）990 V（D6 和 D7）电流隔离（D6 和 D7）SDCS-DSL-4+S199+0S199 配备 SDCS-DSL-4 未配备 SDCS-DSL-4+插件 DCS800 控制面板控制面板 0J400 J409 未配备 DCS800 控制面板 门式安装套件（电缆长度 3 m）Fieldbus K454 K451 K466 K458 Profibus RPBA DeviceNet RDNA Ethernet IP+Modbus TCP RETA Modbus RMBA I/O 和和 DDCS L500 L501 L508 L509 模拟扩展 RAIO 数字扩展 RDIO DDCS 通讯板（10 Mbaud CH0）SDCS-COM-81 DDCS 通讯板（5 Mbaud CH0）SDCS-COM-82 付印前，以上技术资料和规格均正确无误。ABB 保留进行后续修改的权利。如果您有任何关于您的传动系统的问题，请联系当地 ABB 代理。18 序言 3ADW000195R0301 DCS800 维修服务手册 e c 电流电流/电压额定值电压额定值 电源电压 VAC 单元尺寸 2-Q 额定电流 DCS800-01 ADC 4-Q 额定电流 DCS800-02 ADC 400500525600 690 800 990120020 25 45 50 65 75 90 100 D1 125 140 180 200 D2 230 260 315 350 405 450 D3 470 520 610 680 740 820 D4 900 1000 900 900 1200 1200 1500 1500 D5 2000 2000 1 1 1900 1900 2050 2050 2500 2500 D6 3000 3000 2050 2050 2600 2600 3300 3300 4000 4000 4800 4800 D7 5200 5200 1 仅用作 2-Q 传动。19 查找与排除晶闸管故障 3ADW000195R0301 DCS800 维修服务手册 e c查找与排除晶闸管故障查找与排除晶闸管故障 如何检测晶闸管故障如何检测晶闸管故障 可通过两种方法检测晶闸管故障：熔断器已烧断熔断器已烧断 这表明已发生很强的过电流，产生原因如下：-由晶闸管故障（晶闸管阳极至阴极短路）引起的相间（线侧）内部短路。-4-Q 变频器电流引起的相间（线侧）内部短路（控制电子设备故障，无晶闸管故障）。-变频器直流端子外部短路，无足够阻抗。-振荡时发生换向故障（有效制动，强电流、高 EMF 和低 AC 电压）。注意：注意：如果采用并联熔断器：如果其中一个并联熔断器已烧断，则必须更换所有并联熔断器。因为看起来“完好”的熔断器可能已经“半烧断”了，会在下一次强电流时烧断。监控器波动监控器波动 监控器波动表明 DC 电流波动远远高于正常允许范围。在这种情况下，通常其中一个晶闸管不工作。监控器电流缺失将导致直电流急剧下降。电流回路（电流控制器）的结构将强迫其他晶闸管以一定过电流补偿电流下降，以使平均电流保持恒定。如果 90，这种补偿将导致监控器在以监控模式运行期间出现监控波动。晶闸管中无电流可能由以下原因引起：-熔断器已切断六个晶闸管之一。只适用于变频器（900.5200 A）（六个内置支路熔断器）的情况。如果三个 AC 输入熔断器中的一个中断变频器相输入，变频器（配三个外部熔断器）将立即停止工作。-晶闸管无法触发脉冲。-电流控制器可能与 DC 负载完全不匹配。-AC 主电网导致故障信息。不对称相移、不平衡相电压或关键功率因素校正设备或者谐波抑制设备都可能造成这种情况。20 查找与排除晶闸管故障 3ADW000195R0301 DCS800 维修服务手册 e c 如何找到故障晶闸管如何找到故障晶闸管 如果怀疑变频器中的熔断器烧断，则很有可能是晶闸管故障导致此问题。如果确信是晶闸管导致上述问题且需要更换晶闸管，则应采用两种方法查找故障，这取决于变频器的尺寸。通常，必须遵守本手册中的所有安全须知，以及与机器和应用相关的安全信息。通常，必须遵守本手册中的所有安全须知，以及与机器和应用相关的安全信息。变频器（变频器（D1-D4）（20.1000 A）变频器（D1-D4）需要在三条 3 AC 线路上安装半导体熔断器。-必须将变频器从主电源断开。-应将电机电枢电缆从变频器断开。熔断器已烧断熔断器已烧断 -使用 OHM 功能正常的万用表在每个 AC 端子与 DC 端子（U1-C1，V1-C1，W1-C1，U1-D1，V1-D1 和 W1-D1）之间进行测量；参见第 40 页图配备支路熔断器的反并联 B6 桥）。通常情况下，所有测量值均显示高电阻（1 k）。-目标：通过检查电阻是否低（=800 VAC 和硬并联 D7P 变频器）10.00 29.00：模块 D1-D4，20A-1000A、400V、525V 和 600V 30.00-36.00：模块 D5，900A 200A、400V、525V、600V AND 690V 40.00 49.00：模块 D6，1900A 3000A、400V、500V、600V、690V 和 800V 50.00 65.00：模块 D7，2050A-5200A、400V、500V、600V、690V、990V 和 1200V 备件编号 8.03 控制板和插件 D1 D 7 8.0 控制板和插件 D1 D 7 备件名称 备件数量 备件代码 备件型号/数据 备注 DCS800 控制板 1 3ADT220129R0002 DCS-CP-P CDP312RD 控制板 1 3ADT220071R0006 CDP312RD Rev.G可能仅通过 SDCS-COM8 连接 DCSLink 板 1 3ADT200005R0001 SDCS-DSL-4(+S199)DDCS 通讯板 1 3ADT220134R0001 SDCS-COM-81(+L508),10Mbd(e.g.AC800M)DDCS 通讯板 1 3ADT220134R0002 SDCS-COM-82(+L509),5Mbd(fieldbus)PROFIBUS-DP 1 3AFE64606859 RPBA-01(+K454)DeviceNet 1 3AFE64606891 RDNA-01(+K451)Modbus 1 3AFE64606778 RMBA-01(+K458)模拟 I/O 扩展设备 2 3AFE64606841 RAIO-01(+L500)数字 I/O 扩展设备 2 3AFE64606816 RDIO-01(+L501)备件编号 8.04-8.05 场励磁机 FEX-425-Int、DCF 803 0035 和 DCF503/4B 8.04 场励磁机 25A 和 35A，包括过电压保护装置 备件名称 备件数量 备件代码 备件型号/数据 备注 FEX-425-Int,1-Q,25A 1 3ADT209022R0001 FEX-425-Int 内置场励磁机（适用于D5）Fuses for FEX-425-Int 3 3ADT770032P0025 KTK 25 25A/600V DCF 803-0035,1-Q,35A 1 3ADT209023R0001 DCF803-0035 整套 8.05 场励磁机 50A 和 60A，过电压保护 备件名称 备件数量 备件代码 备件型号/数据 备注 DCF503B0050,1-Q,50A 1 3ADT209019R0201 DCF503B0050 整套 DCF504B0050,4-Q,50A 1 3ADT209019R0202 DCF504B0050 整套 DCF503B0060,1-Q,60A 1 3ADT209019R0211 DCF503B0060 整套 DCF504B0060,4-Q,60A 1 3ADT209019R0212 DCF504B0060 整套 附录 A-备件列表 风机（用于 DCF50B0060）2 GHSN700002P0001 AC220V 8556V 风机 m55/M6（用于 DCF50B0060）备件编号 8.06 过电压保护装置 DCF506（用于场励磁机 DCS800-S0 x-0020，0520，20A-520A）8.06 过电压保护装置 DCF506（用于场励磁机 DCS800-S0 x-0020，0520，20A-520A）备件名称 备件数量 备件代码 备件型号/数据 备注 控制板 DCF 505.506 1 3ADT220090R0021 SDCS-FEP-1(1400V)for DCF505/506 过电压保护场 1 DCF1127101R0001 DCF506-0140-51 场励磁机 25A-100A 过电压保护场 1 DCF1127119R0001 DCF506-0520-51 场励磁机 200A-520A 备件编号 8.07 DCS800-A0 封闭式变频器普通零件 8.07 DCS800-A0 封闭式变频器普通零件 备件名称 备件数量 备件代码 备件型号/数据 备注 DI/DO 连接板 1 3ADT220090R0014 SDCS-IOB-21 24VDC 48 VDC，数字（A9）DI/DO 连接板 1 3ADT220090R0013 SDCS-IOB-22 115VAC，数字（A9）DI/DO 连接板 1 3ADT220090R0023 SDCS-IOB-23 230VAC，数字（A9）AI/AO 连接板 1 3ADT220090R0020 SDCS-IOB-3 模拟 AND 编码器（A10）*每次只能为 DCS800 连接一个连接板。8.08：DCS800-R0 改装工具包 DRR 工具包：单桥 双桥反并联 8.08 DCS800-R0 改装工具包零件 备件名称 单桥双桥反并联 备件代码 备件型号/数据 备注 脉冲接口板 1 1 3ADT220090R0009SDCS-REB-1 脉冲增强板 1 1 3ADT220090R0034SDCS-REB-2 配电板 1 1 3ADT309300R0001SDCS-REB-3 SDCS-REB-2 电源 2 2 3ADT200003P0001QUINT-240/24/2A 脉冲变压器板 1 2 3ADT220090R0043SDCS-PIN-48 SDCS-PIN-48 更换 SDCS-PIN-41 电源接口板 1 1 3ADT220090R0006SDCS-PIN-51 400VAC-100VAC 电流互感器 2500/1A 2 2 3ADT751010P0001LT2032 2500/1A T51/T52（D5 和 D6）电流互感器 4000/1A 2 2 3ADT751007P00014000/1A T51/T52（D7）备件编号 8.9 零件（12 脉波、电源电压=800 VAC 和 硬并联 D7P）8.9 Parts for 12 脉波，电源电压=800 VAC 和 硬并联 D7P 备件名称 单桥 双桥反并联 备件代码 备件型号/数据 备注 电流测量设备 1 1 3ADT220090R0022SDCS-CMA-2 用于 D5-D7（12 脉波、硬并联）绝缘监控器 1 1 DCA0019192P0001IRDH 265-4 安装于柜体内，10-90 kOhm绝缘监控器 1 1 3ADV050058P0005IRDH 365-4 门式安装 10-90 kOOhm 绝缘监控器 1 1 3ADV050058P0001IRDH 265-3 安装于柜体内 EMBR，2-200kOhm IRDH 电压调节装置 1 1 DCA0019711P0001AGH 204 S IRDH=690VAC，6 脉波 IRDH 电压调节装置 1 1 3ADV050058P0002AGH 150 W-4 IRDH=690VAC，6 脉波 DC-DC 传感器（Knick）A92 1 1 3ADN260004P00018680 A1/A92 U=800VAC，12 脉波 高电压变压器 T90 1 1 3ADT745047P0001T90,500-1200VAC U=800VAC，12 脉波 高电压熔断器，5 5 DCE8063614P0001CC 1500CP GRD 202 个用于 A92；3 个用于 T904 预防性维护 3ADW000195R0301 DCS800 维修服务手册 e cU=800 VAC 硬并联板 1 1 1 3ADT220090R0031SDCS-PAR-1 硬并联（主板）硬并联板 2 1 1 3ADT220090R0032SDCS-PAR-2 硬并联（从板）备件编号 10.00-29.00 模块 D1-D4，20A-1000A，400V，525V 和 600V 10.00 模块 D1-D4，20A-1000A，400V，525V 和 600V 备件名称 单桥 双桥反并联 备件代码 备件型号/数据备注 控制板 1 1 3ADT313900R1001 SDCS-CON-4 接口板和场电源 1 1 3ADT314100R1001 SDCS-PIN-4 板载场电源，最高 525VAC SDCS-PIN-4 熔断器 3 3 3ADC770032P0025 KTK 25 半控桥组 1 1 3ADC340091R0001 VVZF 70-16 板载场电源，最高 525VAC 温度传感器（D1 和 D2）1 1 3ADT710005P0001 KTY 10-6-M4/250mm 20A-60A，电缆 250mm 温度传感器（D3 和 D4）1 1 3ADT710005P0002 KTY 10-6-M4/400mm 315A-1000A，电缆 400mm 模块类型：单桥 双桥反并联 11.00 DCS800-S01-0020-04/05&DCS800-S02-0025-04/05（400V-525V）备件名称 单桥 双桥反并联 备件代码 备件型号/数据 备注 晶闸管模块 3 6 3ADC340063P0001 SKKT27B/xxx MCC 26-16xxx 半导体熔断器 3 3 DCZ9838767P0001 170M1564 半导体熔断器（用作电源场）3 3 3ADV050169P0050 170M2611 在 D6 或 D7 柜体中用作电源场 模块类型：单桥 双桥反并联 12.00 DCS800-S01-0045-04/05&DCS800-S02-0050-04/05（400V-525V）备件名称 单桥 双桥反并联 备件代码 备件型号/数据 备注 晶闸管模块 3 6 3ADC340063P0001 SKKT27B/xxx MCC 26-16xxx 半导体熔断器 3 3 DCZ9838775P0001 170M 1565 冷却风扇 115 V，50/60Hz 2 2 3ADT754014P0001 CN2B2 半导体熔断器（用作电源场）3 3 3ADV050169P0080 170M2613 在 D6 或 D7 柜体中用作电源场 模块类型：单桥 双桥反并联 13.00 DCS800-S01-0065-04/05&DCS800-S02-0075-04/05（400V-525V）备件名称 单桥 双桥反并联 备件代码 备件型号/数据备注 晶闸管模块 3 6 3ADC340067P0001 SKKT42B/xxx MCC 44-16xxx 半导体熔断器 3 3 DCA0012686P0001 170M1568 冷却风扇 115 V，50/60Hz 2 2 3ADT754014P0001 CN2B2 半导体熔断器（用作电源场）3 3 3ADV050169P0125 170M2615 在 D6 或 D7 柜体中用作电源场 模块类型：单桥 双桥反并联 14.00 DCS800-S01-0090-04/05&DCS800-S02-0100-04/05（400V-525V）备件名称 单桥 双桥反并联 备件代码 备件型号/数据 备注 晶闸管模块 3 6 3ADC340068P0001 SKKT57B/xxx MCC 56-16xxx 半导体熔断器 3 3 DCA0012686P0001 170M1568 附录 A-备件列表 冷却风扇 115 V，50/60Hz 2 2 3ADT754014P0001 CN2B2 半导体熔断器（用作电源场）3 3 3ADV050092P0036 170M3415 在 D6 或 D7 柜体中用作电源场 模块类型：单桥 双桥反并联 15.00 DCS800-S01-0125-04705&DCS800-S02-0140-04/05（400V-525V）备件名称 单桥 双桥反并联 备件代码 备件型号/数据 备注 晶闸管模块 3 6 3ADC340064P0001 SKKT106B/xxx MCC 95-16xxx
