项目7 对象的特殊效果

【课程名称】coreldraw 【适用专业】计算机应用
【授课学时】本项目4个任务共8课时【授课教师】唐 菊
【项目描述】
通过创建交互式调和工具、交互式轮廓图工具、交互式变形工具、交互式透明工具、交互式立体化工具、交互式阴影工具和交互式封套工具。交互式工具的配合使用更能产生变化多端的、意想不到的效果，完成下面四个任务。
【实训目标】
应用能力目标：掌握coreldraw对象的应用
基础技能目标：
了解CorelDRAW X4强大的矢量图特殊效果处理功能。
掌握交互式调和工具、交互式轮廓图工具、交互式变形工具、交互式透明工具、交互式立体化工具、交互式阴影工具和交互式封套工具的使用方法。
掌握各种交互式工具属性栏参数的设置和效果。

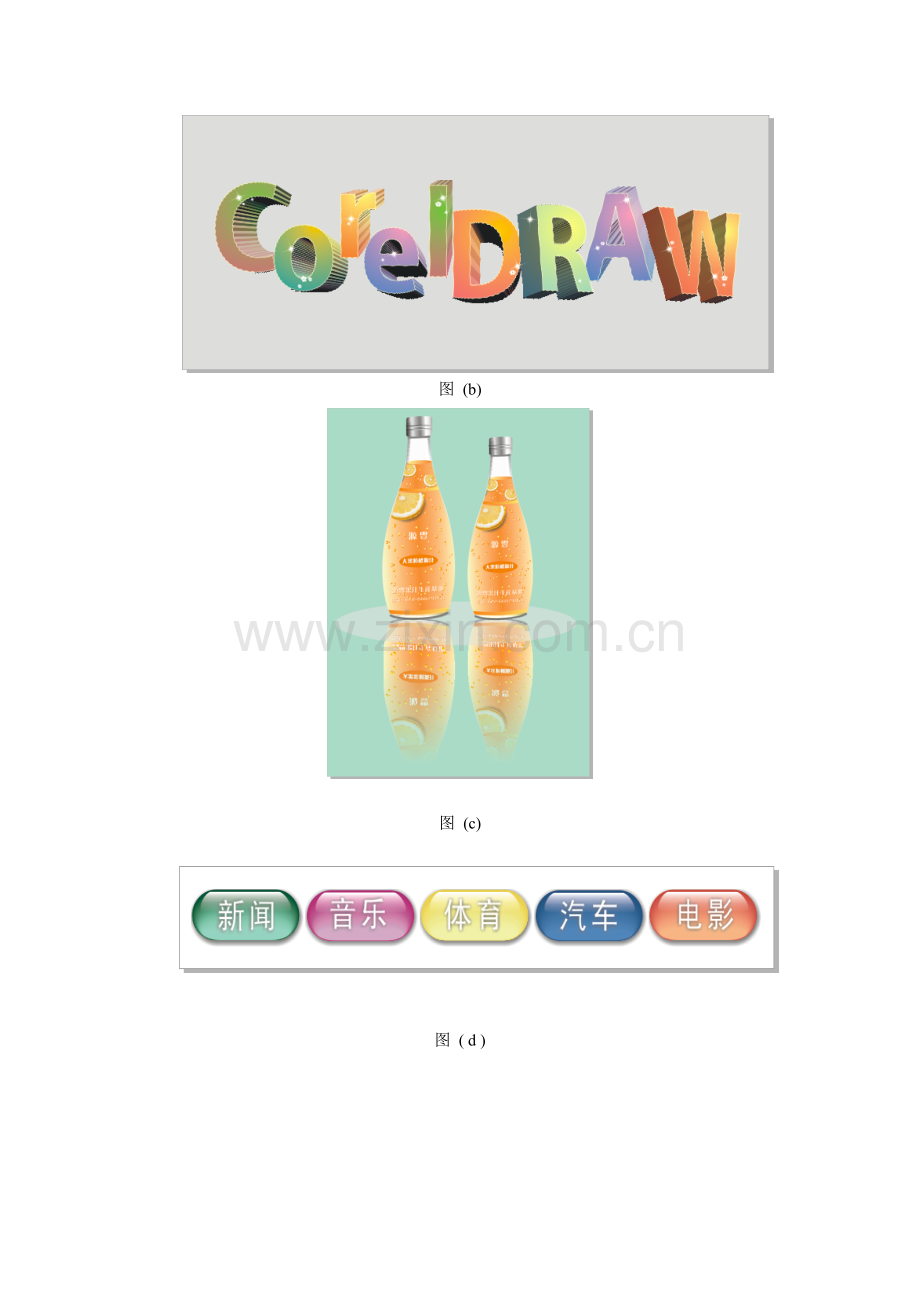

图 (a)

图 (b)

图 (c)

图 ( d )

任务1：制作电灯泡

任务描述：
CorelDRAW X4具有强大的矢量图特效处理功能，在矢量图的绘制中用特效处理工具可以方便、快捷的实现立体、阴影、透明、变形、透镜与其他特殊效果。灯泡的制作用到的特效工具有：交互式调和工具、交互式透明工具等。灯泡的效果如图所示。
实训分析：
本实训重在是学生学会交互式调和工具、交互式透明工具等。
技能要点：交互式调和工具、交互式透明工具等
实训操作：

1、 启动软件，创建新文件，纸张设置为A4.
2、 使用椭圆工具绘制椭圆，取消轮廓，填充黑色到白色的射线渐变，渐变参数设置。
3、 单击工具栏中的椭圆形工具绘制椭圆，取消轮廓，填充黑色和灰色相间的线性渐变，渐变颜色从左至右依次为黑色。
4、 复制椭圆，并向上方移动。
5、 单击交互式调和工具，设置调和步长10，鼠标从下方向上方椭圆拖拽。
6、 单击椭圆形工具绘制椭圆，取消轮廓，填充黑灰白相见的线性渐变，渐变颜色从左到右。
7、 复制椭圆，适当向上移动。
8、 鼠标从下方椭圆向上方椭圆拖拽。
9、 执行菜单栏上的排列—打散调和群组。
任务小结：
本任务学生要学会学生学会交互式调和的应用。

任务2：变形立体字

任务描述：
绘制如上图，所示变形立体字。
实训分析：
无论在何种视觉媒体中，图片和文字都是主要的构成要素，文字设计更是实现内容传达的重要手段。变形立体文字的制作，首先将文字打散，使用交互式变形工具变形后，再使用交互式立体化工具使文字产生三维立体效果，然后使用交互式透明工具制作光点。

实训操作：
1、 启动软件。
2、 单击工具箱中的文本工具输入：CORELDRAW。
3、 执行菜单栏上的排列—打散美术字命令，打散文本。
4、 用挑选工具框选所有的文本，单击工具箱中的渐变填充工具，填充从粉色到酒绿色的渐变，渐变参数。
5、 单击工具箱中的交互式变形工具，在单击属性栏上的拉链变形按钮，设置拉链失真振幅为3。
6、 执行菜单栏上的排列—打散立体化群组。
7、 选中立体化字母C，执行菜单栏上的排列—群组。
任务小结：
学生学会应用交互式调和工具和打散立体化命令

任务3：绘制瓶装果粒橙

任务描述：
完成图所示“瓶装果粒橙的制作
实训分析：
分析图形可知，交互式透明工具的使用。
技能要点：交互式透明工具的使用
实训操作：
1、 启动软件
2、 绘制瓶体。使用贝塞尔工具和形状工具绘制瓶子外形线条，使用渐变填充工具填充从20%黑的线性渐变。
3、 复制瓶子外形，再使用形状工具进行适当编辑，填充从淡黄色、橘红色到淡黄色的线性渐变。
4、 单击工具中的交互式透明工具，给橙色瓶体添加透明效果，使用椭圆形工具和钢笔工具绘制椭圆和下凹的长方形，分别填充从橘红色到浅黄色的线性渐变。
5、 绘制瓶底。使用钢笔工具，绘制瓶底形状，填充从黄色、浅黄色、白色到淡黄色的线性渐变。
6、 单击工具箱中的交互式阴影工具，添加小型耀光阴影，执行菜单上的排列—打散阴影群组命令，将对象和阴影打散，使用挑选工具向下轻移。
7、 绘制瓶盖。使用钢笔工具，绘制瓶盖形状，填充不同黑度的渐变，添加平面右下阴影，向正下方调整阴影后打散，并调整阴影的大小，给瓶盖添加两条凹陷效果。
8、 绘制果粒，使用椭圆形工具绘制椭圆，填充从橘红色、黄色到白色的射线渐变。
9、 将瓶底、瓶口置于瓶体的合适位置，并复制多个果粒，调整为不同的大小，不规则地置于瓶体上，导入素材橙子，复制并调整大小置于瓶体上。
10、 输入文字，瓶装果粒橙完成。

任务4：网页超链接按钮制作

任务描述：
完成图所示“网页超链接按钮制作”
实训分析：
分析图形可知，交互式工具的使用。
技能要点：交互式工具的使用
实训操作：
1、 启动软件
2、 用矩形绘制圆角矩形，取消轮廓，填充深绿色。
3、 再圆角矩形的下方绘制椭圆，填充浅蓝色。
4、 使用交互式调和工具，从下方椭圆向圆角矩形的上方添加调和效果，调和步长数为20。
5、 单击工具箱中的钢笔工具绘制叶子初始形状，填充线性渐变，复制叶子初始形状，水平翻转。
6、 输入文字，使用“交互式阴影”工具，添加黑色“小型耀光”阴影效果。
7、 用同样的方法制作不同色彩的按钮，最终效果如上图所示。

【项目小结】
对象的特殊效果处理是CoreDRAW X4异于其它平面设计软件的重要特点，本项目主要介绍了各种交互式特效工具，包括 “交互式调和”、“交互式轮廓图”、“交互式变形”、“交互式透明”、“交互式立体化”、“交互式阴影”和“交互式封套”等工具。交互式工具可以用鼠标直接在图形对象上拖曳进行操作，效果直观、操作简便，熟练掌握交互式工具的使用方法和技巧，可以灵活多变地制作出精彩的图像特殊效果。
【实训练习】
完成书P156的练习题。
