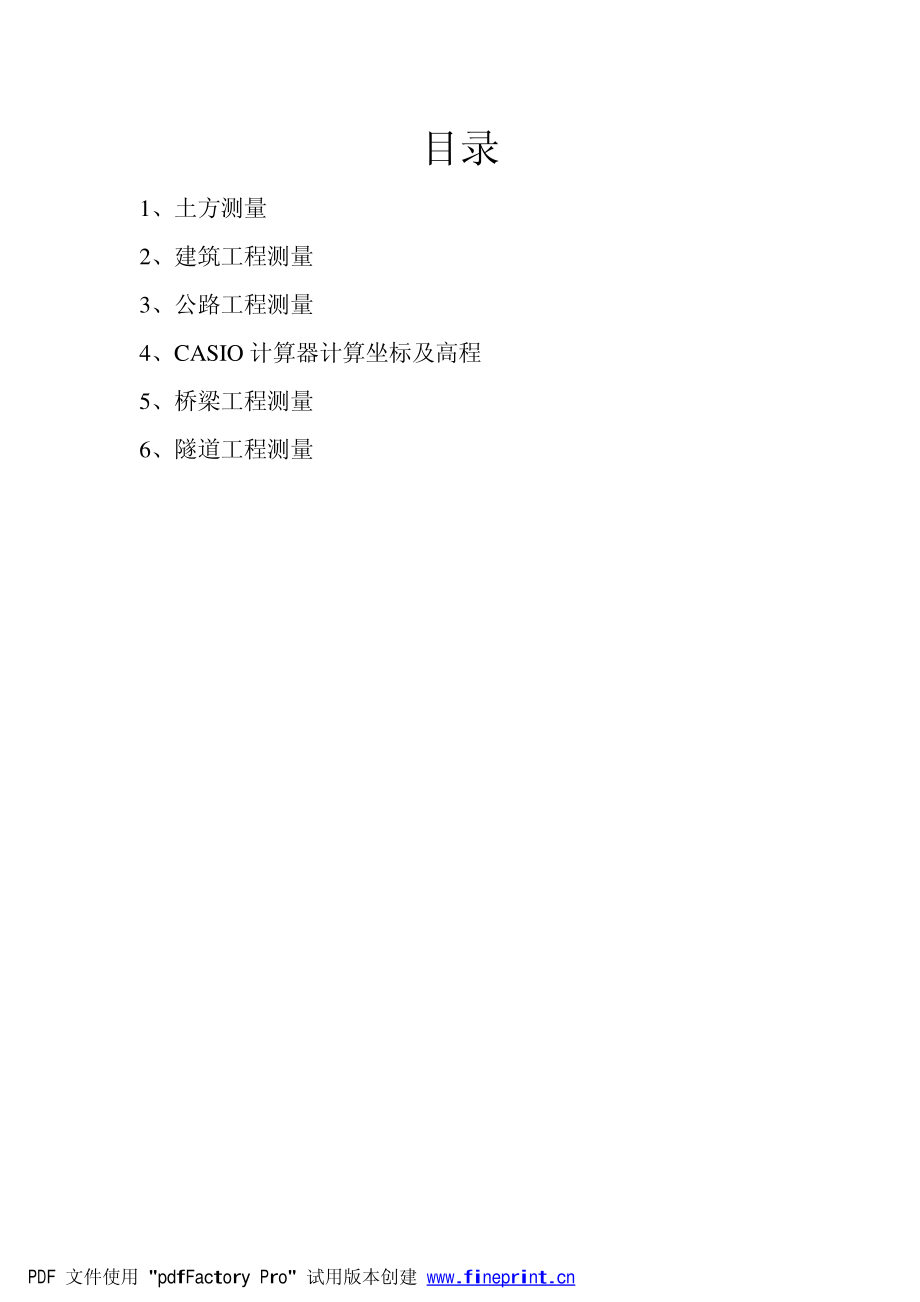

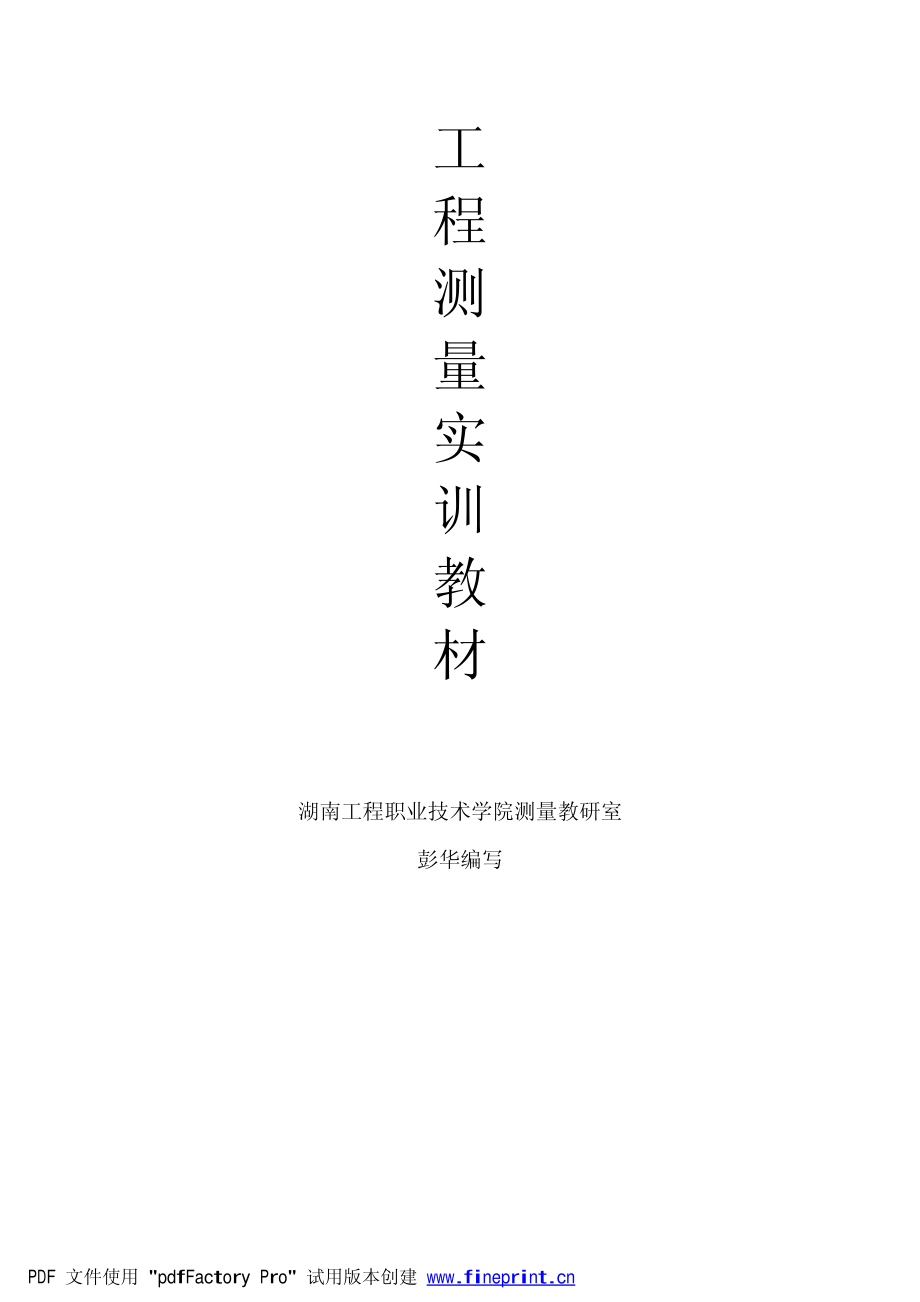

工 程 测 量 实 训 教 材 湖南工程职业技术学院测量教研室 彭华编写 PDF 文件使用 pdfFactory Pro 试用版本创建 目录 1、土方测量 2、建筑工程测量 3、公路工程测量 4、CASIO 计算器计算坐标及高程 5、桥梁工程测量 6、隧道工程测量 PDF 文件使用 pdfFactory Pro 试用版本创建 实训项目一、土方测量 一、任务描述 根据所给出的实地，采用方格网法、断面法进行土方测量，按要求完成内、外业工作，进形相应的资料整理。要求做到：1、全站仪测土方外业数据采集 2、断面测量野外数据采集 3、CASS 软件计算土方量 4、CAD 绘制横断面料整理 二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 方格网法：野外三维坐标采集数据下载CASS 软件展点选择软件中工程应用菜单中的方格网法计算土方 断面法：用全站仪对边测量采集野外数据用 CAD 软件把采集的数据画出相应的断面用 CAD 软件中查询断面的面积用断面面积与距离计算土方 四、任务实施注意点：1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求 PDF 文件使用 pdfFactory Pro 试用版本创建 实训项目二、建筑工程测量 一、任务描述 根据所给出的施工图纸和控制点的实地位置，用测量仪器布设控制桩，用全站仪或经纬在实地放出轴线、墙体的位置，用水准以放样高程，按要求完成相应资料整理。要求做到：1、建筑总平面图、平面图、剖面图、基础详图的识读 2、建筑物轴线控制桩的布设 3、建筑物轴线放样数据计算 4、建筑物基础工程、墙体工程的放样 5、建筑工程施工测量资料整理 二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 识图数据计算室外操作资料整理 四、任务实施注意点 1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求；附：施工图纸 PDF 文件使用 pdfFactory Pro 试用版本创建 1:500总平面定位图 PDF 文件使用 pdfFactory Pro 试用版本创建 S=2948.4m2S=674m21:120一层平面图 PDF 文件使用 pdfFactory Pro 试用版本创建 实训项目三、公路工程测量实训项目三、公路工程测量 一、任务描述 根据给给出的施工图纸和控制点的实地位置，完成定测阶段中线、红线放样，纵横断面测量，施工阶段路基工程横断面测量、坡口、破脚放样,、碎落台的放样，施工阶段路面工程底基层、基层、面层放样。要求做到：1、公路勘测时期初测所作的测量工作；2、定测阶段中线、红线的测设、纵横断面的测设；3、施工阶段交桩的工作，导线点的复测和加密 4、横断面复测工作；5、公路施工线路平面图、纵断面图、横断面图、路面结构图、直线、曲线及转角表等施工图纸的识读 6、路基工程施工中坡脚、坡口的测设中需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；7、路基工程施工时通道、涵洞的测设需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；8、路面工程施工时底基层、基层、面层测设时需要识读的图纸，计算的数据，操作的方法；9、竣工测量所作的工作；10、测量资料的整理。二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 识图数据计算室外操作资料整理 四、任务实施注意点 1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求；附：施工图纸 PDF 文件使用 pdfFactory Pro 试用版本创建 PDF 文件使用 pdfFactory Pro 试用版本创建 JD13JD14河界埝桥K0+560 预 应力空心板13m 33456789K 53123456789K54 PDF 文件使用 pdfFactory Pro 试用版本创建 7、适用于岩质挖方路段6、适用于土质挖方路段框格植草1001:N506、适用于沿塘路段浆砌护坡1:1.51、本图尺寸以cm计,比例1：200。2、图中路基防护和边沟等具体设计另见详图。说明:SW1:1.5100SW1:1.75浆砌护坡2004%4、适用于沿河、沿塘路段SW1:1.5液压喷播植草1:1.51、适用于一般路段（边坡高度H4m)2、适用于边坡高度H4m填方路段液压喷播植草42001:1.52001:N110%1:N2框格植草H-10001000H2002004200420012080100120801:1.75501004%4%3604%4%3604%4%3604%4%液压喷播植草液压喷播植草日期图号审核2008.12复核设计嘉兴至绍兴跨江公路通道北岸接线 第 6 合同3605、适用于低填方路段（填方高度H1.52m)3604%4%1:1.5超挖换填清宕渣超挖换填碎石垫层3、适用于沿河路段 PDF 文件使用 pdfFactory Pro 试用版本创建 1、本 图 尺 寸 以 cm计，比 例 1:250。2、路 面 横 坡：行 车 道、路 缘 带 及 硬 路 肩 为 2%，土 路 肩 为 4%。通 讯 管 道1:1.5纵 向 渗 沟肩路4%坡道坡护填方边带离隔沟边带2%护 栏护 栏带3004 375缘路车道行50土硬 路 肩450央隔分300中路带缘缘带路中 间 带公 路 用 地 范 围路 基 宽 度 4200宕 渣2%4%护 栏路带缘硬 路 肩4 375行道车300土肩路501:1.5坡道坡护填方边带离隔沟边说 明:全 填 路 基 标 准 横 断 面设 计 标 高原 地 面 线设计线隔 离 栅用 地 界 碑4%隔 离 栅用 地 界 碑4%PDF 文件使用 pdfFactory Pro 试用版本创建 超 高 路 段面 层基 层底 基 层i%1:11:1底 基 层基 层面 层1:157300面 层基 层底 基 层2%1:1防 渗 土 工 膜401:1252%底 基 层基 层面 层一 般 路 段 10cm双 壁 打 孔 波 纹 管2、中 央 分 隔 带 内 路 面 结 构 边 部 先 用 2cm水 泥 砂 浆 抹 面，1、图 中 尺 寸 以 cm计，比 例 1:25。再 铺 防 渗 土 工 膜。说 明:一 般 路 段超 高 路 段填 耕 植 土()3路 段 类 型草 皮()m2工 程 数 量1.60每 延 米 工 程 数 量 表3.002.431.45143.6300143.63、防 渗 土 工 膜、土 工 布 的 技 术 要 求 及 各 种 排 水 设 施 具 体 设 计 另 见 中 央 分 隔 带 渗 沟 设 计 图。57.52515151:11:178.250572112土 工 布通 讯 管 道324325纵 向 渗 沟1557防 渗 土 工 膜40 10cm双 壁 打 孔 波 纹 管572112土 工 布通 讯 管 道32纵 向 渗 沟78.25078.25078.257.5i%1743日 期图 号审 核2008.12复 核设 计嘉 兴 至 绍 兴 跨 江 公 路 通 道北 岸 接 线 第 6 合 同33纵 向 流 水 槽 PDF 文件使用 pdfFactory Pro 试用版本创建 页页第共备 注中桩距离(m)A1左 侧坡口、坡脚至右 侧以 下 各 点 高 程(m)A3A2A3右 侧A1W1W2左 侧右 侧A2路 基 宽 度 (m)W0W2W3(m)W1挖填左 侧设 计高 程高 程地 面(m)(m)凹 型凸 型竖 曲 线左 偏桩 号嘉兴至绍兴跨江公路通道 北岸接线 第6合同右 偏平 曲 线W318K27+0602.7506.7904.0400.753.0015.753.0015.753.000.756.3856.4156.4756.4756.4156.385K29+1902.2007.1304.9300.753.0015.753.0015.753.000.756.7256.7556.8156.8156.7556.725K27+779.985(GQ)+196.6002.1337.1705.0370.753.0015.753.0015.753.000.756.7656.7956.8556.8556.7956.765 +198.7002.5817.1824.6010.753.0015.753.0015.753.000.756.7776.8076.8676.8676.8076.777 +2002.6637.1904.5270.753.0015.753.0015.753.000.756.7856.8156.8756.8756.8156.785 +2111.7067.2555.5490.753.0015.753.0015.753.000.756.8506.8806.9406.9406.8806.850K29+204QD +219.3002.7197.2994.5800.753.0015.753.0015.753.000.756.8946.9246.9846.9846.9246.894 +219.9002.3407.3024.9620.753.0015.753.0015.753.000.756.8976.9276.9876.9876.9276.897 +220.4002.7017.3044.6030.753.0015.753.0015.753.000.756.8996.9296.9896.9896.9296.899 +2232.5087.3174.8090.753.0015.753.0015.753.000.756.9126.9427.0027.0026.9426.912 +2502.4187.4285.0100.753.0015.753.0015.753.000.757.0237.0537.1137.1137.0537.023 +2762.4517.4945.0430.753.0015.753.0015.753.000.757.0897.1197.1797.1797.1197.089 +277.2001.6307.4965.8660.753.0015.753.0015.753.000.757.0917.1217.1817.1817.1217.091 +278.3002.3997.4975.0980.753.0015.753.0015.753.000.757.0927.1227.1827.1827.1227.092 +3002.3687.5195.1510.753.0015.753.0015.753.000.757.1147.1447.2047.2047.1447.114 +3252.3827.5095.1270.753.0015.753.0015.753.000.757.1047.1347.1947.1947.1347.104 +3362.3917.4945.1030.753.0015.753.0015.753.000.757.0897.1197.1797.1797.1197.089 +3382.4407.4905.0500.753.0015.753.0015.753.000.757.0857.1157.1757.1757.1157.085 +3393.3307.4884.1580.753.0015.753.0015.753.000.757.0837.1137.1737.1737.1137.083 +3433.3997.4804.0810.753.0015.753.0015.753.000.757.0757.1057.1657.1657.1057.075R-17000T-136E-0.54K29+3408.03 +343.5002.6057.4794.8740.753.0015.753.0015.753.000.757.0747.1047.1647.1647.1047.074 +3453.3377.4754.1380.753.0015.753.0015.753.000.757.0707.1007.1607.1607.1007.070 +3482.2307.4685.2380.753.0015.753.0015.753.000.757.0637.0937.1537.1537.0937.063 +3752.3417.3805.0390.753.0015.753.0015.753.000.756.9757.0057.0657.0657.0056.975 +4002.3447.2604.9160.753.0015.753.0015.753.000.756.8556.8856.9456.9456.8856.855 +4282.2887.0824.7940.753.0015.753.0015.753.000.756.6776.7076.7676.7676.7076.677 +428.8002.4687.0764.6080.753.0015.753.0015.753.000.756.6716.7016.7616.7616.7016.671 +429.5001.7037.0715.3680.753.0015.753.0015.753.000.756.6666.6966.7566.7566.6966.666 +430.8002.7007.0624.3620.753.0015.753.0015.753.000.756.6576.6876.7476.7476.6876.657 PDF 文件使用 pdfFactory Pro 试用版本创建 共第页页 PDF 文件使用 pdfFactory Pro 试用版本创建 逐 桩 坐 标 表 项目名称:嘉兴至绍兴跨江公路通道 北岸接线 第 6 合同 第 3 页 共 5 页 坐 标 坐 标 坐 标 坐 标 桩 号 N(X)E(Y)桩 号 N(X)E(Y)桩 号 N(X)E(Y)桩 号 N(X)E(Y)K29+005.700 367891.0824 479420.0453 K29+198.700 367707.7858 479480.4595 K29+430.800 367487.9768 479554.9876 K29+651 367279.4339 479625.6833 K29+008.700 367888.2231 479420.9532 K29+200 367706.5546 479480.8769 K29+432.500 367486.3669 479555.5335 K29+667 367264.2751 479630.8029 K29+010.300 367886.6983 479421.4378 K29+211 367696.1371 479484.409 K29+433.300 367485.6092 479555.7904 K29+687 367245.3203 479637.1839 K29+012 367885.0782 479421.953 K29+219.300 367688.2766 479487.0742 K29+455 367465.0584 479562.7584 K29+689.500 367242.9504 479637.9797 K29+028 367869.8358 479426.818 K29+219.900 367687.7084 479487.2669 K29+480 367441.3823 479570.7859 K29+696 367236.7878 479640.0469 K29+041 367857.4581 479430.7919 K29+220.400 367687.2349 479487.4274 K29+503.800 367418.8426 479578.4282 K29+701 367232.0467 479641.6349 K29+043.500 367855.0784 479431.5583 K29+223 367684.7726 479488.2623 K29+506 367416.7591 479579.1346 K29+706.500 367226.8307 479643.3793 K29+046 367852.699 479432.3253 K29+250 367659.2024 479496.9321 K29+506.800 367416.0015 479579.3915 K29+711.600 367221.9932 479644.9947 K29+046.500 367852.2232 479432.4788 K29+276 367634.5792 479505.2808 K29+507.700 367415.1491 479579.6805 K29+715 367218.7679 479646.0703 PDF 文件使用 pdfFactory Pro 试用版本创建 纵 坡 、竖 曲 线 表 竖 曲 线 纵 坡（）变坡点间距 序 号 桩 号 标 高（m）凸曲线半径 R（m）凹曲线半径 R（m）切线长 T（m）外距 E（m）起点桩号 终点桩号+-（m）1 K26+710 3.990 24000.000 180.000 0.675 K26+530 K26+890 0.800 540.000 2 K27+250 8.310 23000.000 178.250 0.691 K27+071.750 K27+428.250 -0.750 340.000 3 K27+590 5.760 13204.082 161.750 0.991 K27+428.250 K27+751.750 1.700 670.000 4 K28+260 17.150 23000.000 402.500 3.522 K27+857.500 K28+662.500 -1.800 650.000 5 K28+910 5.450 12000.000 144.000 0.864 K28+766 K29+054 0.600 430.000 6 K29+340 8.030 17000.000 136.000 0.544 K29+204 K29+476 -1.000 430.000 7 K29+770 3.730 11000.000 132.000 0.792 K29+638 K29+902 1.400 520.000 8 K30+290 11.010 14000.000 210.000 1.575 K30+080 K30+500 -1.600 400.000 9 K30+690 4.610 16666.667 190.000 1.083 K30+500 K30+880 0.680 350.000 10 K31+040 6.990 29629.630 160.000 0.432 K30+880 K31+200 -0.400 430.000 PDF 文件使用 pdfFactory Pro 试用版本创建 直线、曲线及转角表 交 点 坐 标 曲 线 要 素 值 (m)曲 线 主 点 桩 号 直线长度及方向 缓和曲 缓和曲 曲 线 第一缓和曲线 第一缓和曲线终 第二缓和曲线起 第二缓和曲线 直线段 交 点 号 N(X)E(Y)交点桩号 转 角 值 半 径 线长度 线参数 长 度 起 点 点或圆曲线起点 点或圆曲线终点 终 点 长(m)计算方位角 1 2 3 4 5 6 7 8 10 13 14 16 17 18 20 JD11 372048.252 477857.3272 K24+533.443 121007.9(Z)7000 1486.708 K23+787.282 K25+273.990 447.037 1501645.5 JD12 370108.4536 478964.6977 K26+761.455 202022.5(Y)5800 2058.958 K25+721.027 K27+779.985 0.000 1703708 JD13 368393.1334 479248.0862 K28+478.129 92054.9(Z)8538.607 1393.188 K27+779.985 K29+173.173 434.668 1611613.1 JD14 366372.8944 479933.0663 K30+608.235 255251.8(Y)3700 300 1053.57 1971.326 K29+607.842 K29+907.842 K31+279.168 K31+579.168 0.000 1870905 JD15 364882.1461 479746.0261 K32+081.211 93314.2(Z)6007.622 1001.759 K31+579.168 K32+580.927 PDF 文件使用 pdfFactory Pro 试用版本创建 E 40MPa0E 35MPa0E 30MPa0路 面 结 构 类 型E 35MPa0E 30MPa04200/215751:1300/21:1300752%1:14200/215751:1300/2主线路面结构1:11:1.51:1.5300752%1:1(填方路段)(挖方路段)PDF 文件使用 pdfFactory Pro 试用版本创建 实训项目四、实训项目四、CASIO 计算器计算坐标高程计算器计算坐标高程 一、任务描述 根据所给出的程序，用计算器运行坐标正、反算、直线坐标计算、圆曲线坐标计算、缓和曲线坐标计算、卵形曲线、回头曲线的坐标计算、竖曲线上高程计算。要求做到：1、按图纸能计算直线上任意一点的坐标 2、按图纸能计算圆曲线上任意一点的坐标 3、按图纸能计算缓和曲线上任意一点的坐标 4、按图纸能计算卵形曲线上任意一点的坐标 5、按图纸能计算回头曲线上任意一点的坐标 6、按图纸能计算竖曲线上任意一点的高程 二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 识图数据计算室外操作资料整理 四、任务实施注意点 1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，及时找出原因并重新计算直到满足要求；PDF 文件使用 pdfFactory Pro 试用版本创建 凸曲线中边桩计算凸曲线中边桩计算 凸曲线中桩、肩桩及路肩桩的高程计算？M:?N:?N:?R:”W=”:(M-N)180W“T=”:R(M-N)2T “L=”:R(M-N)L“E=”:2T2RE？Q:?O:?D:?F:?C:?J:Lb1 1？X:?M:Y=”-(Abs(T)-Abs(Q-X)2RY“H=”O-Abs(T)*MH“Z=”H+（Abs(T)-Abs(Q-X)）*M+YZ“K=”:Z+(D2)*FK “V=”:K+CJVGoto1 程序中字母含义：Q 变坡点里程 O变坡点高程 X所求点的里程 M、N切线坡度 D路面宽 F路面横坡 C路肩宽 J路肩横坡 K边桩高程 V肩桩高程 Z竖曲线上所求点的高程 L-曲线长 注：跨变坡点时，M 输入 N,并反符号 PDF 文件使用 pdfFactory Pro 试用版本创建 计算器编程计算坐标 坐标反算 程序步骤：Lbl 0:”X1”?C:”Y1”?D:”X2”?E:”Y2”?F:Pol(E-C,F-D):”S1-2=”:IJ0=J+360J:”A1-2=”:JGoto 0 操作过程：ZBFSEXE输入 X1 值EXE输入 Y1 值EXE输入 X2 值EXEY2EXEEXEEXE S1-2：计算得出的距离；A1-2：计算得出的角度。（按 shift 转换为 60 进制的角度）注：此程序可循环计算。坐标正算 程序步骤：Lbl 0:”X1”?C:”Y1”?D:”S1-2”?S:”A1-2”?R:”X2”:C+Rec(S,R)X”Y2”:D+JYGoto 0 操作过程：ZBZSEXE输入X1值EXE输入Y1值EXE输入S1-2距离EXE输入 A1-2 角度（例 1253123.25）EXEEXE 注：此程序可循环计算。PDF 文件使用 pdfFactory Pro 试用版本创建 线路曲线坐标计算 1.线路中桩和边桩计算程序：L1 Lb1 0“XA=”?A：“YA=”?B“CA=”?C“1/RA=”?D“1/RB=”?E:“DKA=”?F“DKB=”?G L2 Lb1 1“DKI=”?H“DL=”?O“DR=”?R：HG Goto3:(E-D)/Abs(G-F)P:Abs(H-F)QPQI L3 C+(I+2D)*Q90J L4 C+(4I+2D)Q45/(2)MC+(342ID+)Q135(2)N L5 C+(2I+2D)Q45K L6 “X=”:A+(12Q)（cos(C)+4(cos(M)+cos(N)+2cos(K)+cos(J)）X L7 “Y=”:B+(12Q)（sin(C)+4(sin(M)+sin(N)+2sin(K)+sin(J)）Y L8 XL=”X+Ocos(J-90)UYL=”Y+Osin(J-90)V L9XR=”X+Rcos(J+90)WYR=”Y+Rsin(J+90)Z Goto1 L10 Lb1 3XAYBEDGFJC”1/RB=”?E:“DKB=”?G:Goto 1 程序中符号的意义：A曲线元起点 A 的 X 坐标 B曲线元起点 A 的 Y 坐标 C曲线元起点 A 的里程 F曲线元起点 A 的里程 G曲线终点 B 的里程 H曲线元上待求点 i 的里程 D曲线元起点 A 的曲率 E曲线元终点 B 的曲率 PDF 文件使用 pdfFactory Pro 试用版本创建 XL左边线点位 X 坐标 YL左边线点位 Y 坐标 XR右边线点位 X 坐标 YR右边线点位 Y 坐标 X中线点位纵坐标 Y中线点位横坐标 O左边线距中线平距 R右边线距中线平距 高速公路卵形组合曲线坐标计算 为一座喇叭型立交，环形匝道为水滴形与主线交叉点0的里程为K0+116，坐标为（1378.214，2822.950），OA直线的坐标方位角为200，其它设计数据见表1，计算结果见表2。表1设计数据 表2 成果表 中桩坐标 左边线点位坐标 右边线点位坐标 里程 曲线 类型 x y 左 侧路 基宽 度DL x y 右 侧路 基宽 度DL x y KO+116 +140 +150 直线段 1378.214 1355.661 1346.264 2822.950 2814.742 2811.321 20.45 20.45 20.45 1371.220 1348.667 1339.270 2842.167 2833.958 2830.538 20.67 20.67 20.67 1385.248 1362.731 1353.334 2803.527 2795.318 2791.898 KO+180 +224 缓和曲线 1318.248 1279.846 2800.602 2779.365 20.47 20.48 1310.312 1267.494 2819.471 2795.700 20.64 20.65 1326.249 1292.301 2781.576 2762.894 KO+260 +300+341.84 圆曲线 1254.663 1236.565 1230.682 2753.816 2718.339 2677.113 20.48 20.48 20.48 1238.151 1217.064 1210.064 2765.932 2724.595 2676.561 20.65 20.65 20.65 1271.312 1256.228 1251.324 2741.600 2712.031 2677.670 路段名称 曲线类型 曲线长度及曲率半径(m)OA AB BC CD DE EF FG 直线 缓和曲线 圆曲线 缓和曲线 圆曲线 缓和曲线 直线 L=34.000 L=74.000 L=117.840,R=124 L=65.810 L=88.176,R=60 L=81.667 L=62.507 PDF 文件使用 pdfFactory Pro 试用版本创建 KO+380+407.65 缓和曲线 1238.676 1254.782 2640.064 2617.830 20.48 20.48 1220.605 1241.524 2631.779 2603.016 19.98 19.98 1256.838 1268.106 2648.391 2632.781 KO+460 495.826 圆曲线 1303.315 1364.654 2603.146 2618.213 20.48 20.48 1306.138 1348.640 2583.468 2603.526 19.98 19.98 1300.478 1321.776 2622.924 2632973 KO+540 577.493 缓和曲线 1357.277 1364.654 2655.881 2692.600 18.24 18.24 1374.734 1382.687 2650.593 2689.862 18.20 18.20 1339.859 1346.660 2661.157 2695.332 KO+600 +640 直线段 1368.032 1374.027 2714.852 2754.399 18.24 18.24 1386.065 1392.070 2712.114 2751.661 18.20 18.20 1350.038 1356.043 2717.584 2757.131 注：（1）本文程序是采用n=2时的复化辛甫生公式；（2）本程序适用于线路的各种线型；（3）本程序既可按里程增加方向计算也可按里程减少方向计算，计算时要注意曲线的偏向。PDF 文件使用 pdfFactory Pro 试用版本创建 任务项目五、桥、涵工程测量任务项目五、桥、涵工程测量 一、任务描述 根据给出的施工图纸和控制点的实地位置，完成通道、涵洞的放样，桥梁施工桩位的放样，承台、墩、柱的放样。要求做到：1、桥梁工程勘测阶段所作的测量工作；2、施工阶段交桩的工作，控制点点的复测和加密；3、桥梁施工平面图、桥型布置图、桩位布置图、梁、台、墩（柱）构造图、纵断面图、横断面图、路面结构图、直线、曲线及转角表等施工图纸的识读。4、桩基、台、墩（柱）工程施工测设中需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；5、测量资料的整理。二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 识图数据计算室外操作资料整理 四、任务实施注意点 1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求；PDF 文件使用 pdfFactory Pro 试用版本创建 234505 PDF 文件使用 pdfFactory Pro 试用版本创建 2715146.69272351.402721556.11272280.832725553.252732345.662735138.082741930.502744722.912751515.33275437.75276110.172763852.58277645.00设 计 第 6 合 同北 岸 接 线 嘉 兴 至 绍 兴 跨 江 公 路 通 道 PDF 文件使用 pdfFactory Pro 试用版本创建 i%PDF 文件使用 pdfFactory Pro 试用版本创建 PDF 文件使用 pdfFactory Pro 试用版本创建 海宁枢纽 2 号桥目录 序号 图 名 图 号 页数 1 桥梁设计说明 S6-24-1-（12）2 2 全桥主要材料及工程数量表 S6-24-2 1 3 桥型布置图 S6-24-3 1 4 桩位坐标布置图 S6-24-4 1 5 第四联现浇箱梁一般构造图（一）（三）S6-24-5-（13）3 6 第四联现浇箱梁钢束布置图（一）（三十）S6-24-6-（130）30 7 第四联现浇箱梁钢束定位钢筋构造图（一）（二）S6-24-7-（12）2 8 第四联现浇箱梁封锚及锚下加强钢筋构造图（一）（八）S6-24-8-（18）8 9 第四联现浇箱梁钢筋构造图（一）（六）S6-24-9-（16）6 10 第四联现浇箱梁骨架钢筋构造图（一）（四）S6-24-10-（14）4 11 第七联现浇箱梁一般构造（一）（三）S6-24-11-（13）3 12 第七联现浇箱梁钢束布置图（一）（四十）S6-24-12-（140）40 13 第七联现浇箱梁钢束定位钢筋构造图（一）（二）S6-24-13-（12）2 14 第七联现浇箱梁封锚及锚下加强钢筋构造图（一）（八）S6-24-14-（18）8 15 第七联现浇箱梁钢筋构造图（一）（十二）S6-24-15-（112）12 16 第七联现浇箱梁骨架钢筋构造图（一）（八）S6-24-16-（18）8 17 现浇箱梁端横梁钢筋构造图（一）（八）S6-24-17-（18）8 18 现浇箱梁中横梁钢筋构造图（一）（二）S6-24-18-（12）2 19 现浇箱梁梁端悬臂加厚段钢筋构造图 S6-24-19 1 20 现浇箱梁梁底楔形块及支座垫石钢筋构造 S6-24-20 1 21 桥台一般构造图 S6-24-21 1 22 桥台耳背墙钢筋构造图 S6-24-22 1 23 桥台盖梁钢筋构造图 S6-24-23 1 24 桥台桩基钢筋构造图 S6-24-24 1 25 桥台挡块及挡土板钢筋构造图 S6-24-25 1 26 桥墩一般构造图（一）（十三）S6-24-26-（113）13 27 桥墩盖梁钢筋构造图（一）（六）S6-24-27-（16）6 28 墩桩钢筋构造图（一）（五）S6-24-28-（15）5 PDF 文件使用 pdfFactory Pro 试用版本创建 基础平面图1：100侧面图 1：100钻孔灌注桩PDF 文件使用 pdfFactory Pro 试用版本创建 说明：1.本图尺寸均以毫米计 2.主梁混凝土为C50，共420立方米。3.梁端设1300mm*500mm厚浇带，张拉完成后用C50混凝土封锚。4.比例见图。1:50C-C说明：1.本图尺寸均以毫米计,墩身四角圆弧半径为100mm。2.图中各墩具体墩高详见桥下部结构统计表。3.各桩桩长尺寸具体详见桥下部结构统计表。墩顶平面1：100墩柱截面1：100 PDF 文件使用 pdfFactory Pro 试用版本创建 实训项目六、隧道工程测量实训项目六、隧道工程测量 一、任务描述 根据所给出的施工图纸和控制点的实地位置，做到隧道口开挖的放样，隧道腰线的测设，断面的测设。要求做到：1、隧道工程勘测阶段所作的测量工作；2、施工阶段交桩的工作，控制点点的复测和加密；3、隧道施工平面图、纵断面图、横断面图、路面结构图、直线、曲线及转角表等施工图纸的识读。4、腰线、断面施工测设中需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；5、测量资料的整理。二、任务实施说明 1、学员分组，4 人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤 识图数据计算室外操作资料整理 四、任务实施注意点 1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超
