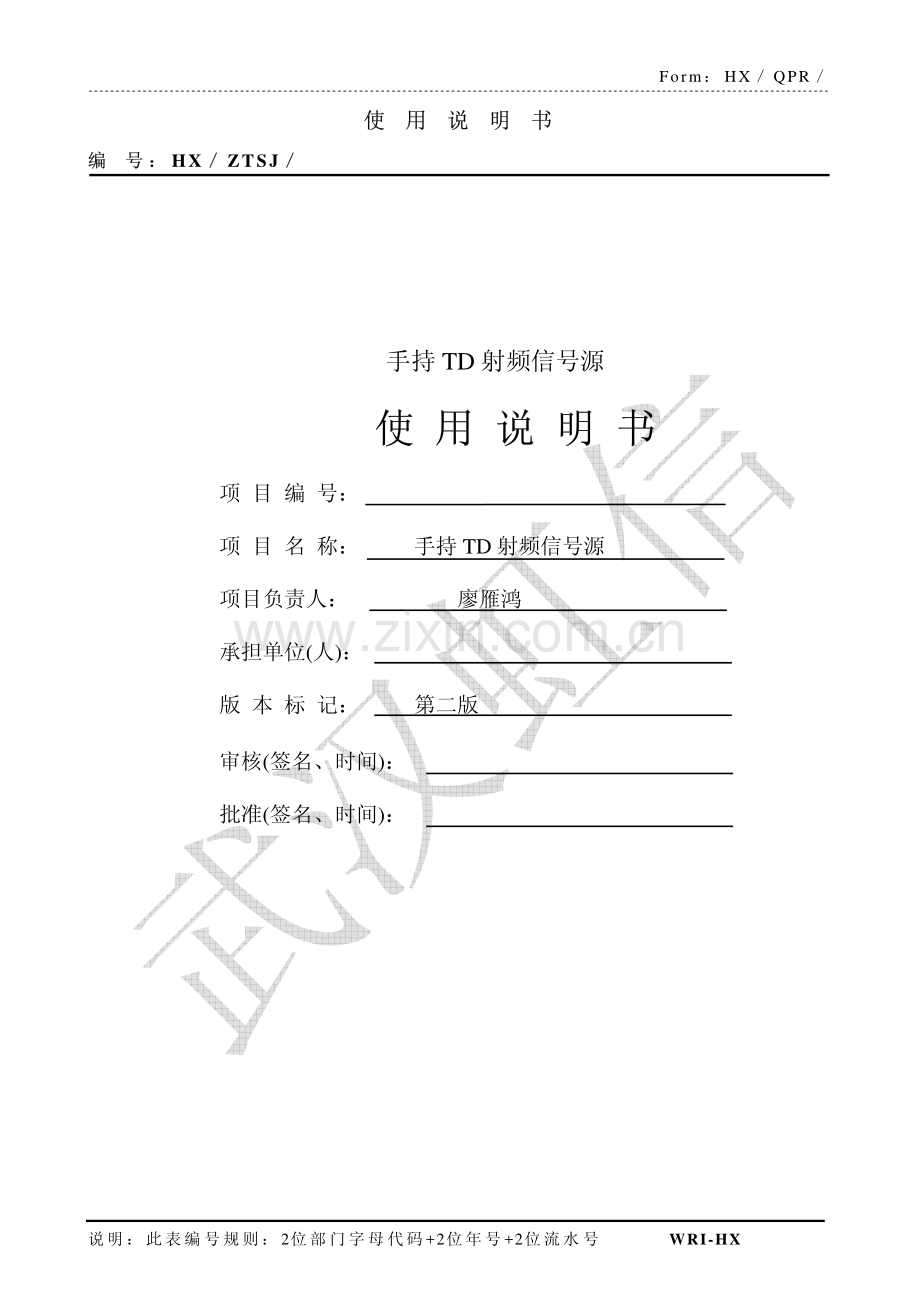

Form：HX QPR 使 用 说 明 书使 用 说 明 书 编 号：编 号：HX ZTSJ 说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 手持 TD 射频信号源 使使 用用 说说 明明 书书 项 目 编 号：项 目 名 称：手持 TD 射频信号源 项目负责人：廖雁鸿 承担单位(人)：版 本 标 记：第二版 审核(签名、时间)：批准(签名、时间)：Form：HX QPR 0402-1 使 用 说 明 书使 用 说 明 书 编 号：HX ZT 第 1 页 共 6 页编 号：HX ZT 第 1 页 共 6 页 说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 1目录 1 系统原理框图.2 2 外形及接口说明.2 3 操作说明.4 说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 2该射频信号源用以产生 2000MHz-2030MHz 的点频信号，供 TD 直放站系列整机或模块调试或烤机使用；其主要功能为接受键盘或串口命令，输出点频信号；液晶显示信号模式、频率和功率；测试外部信号功率。1 系统原理框图系统原理框图 电源变换DC918VGNDDC18VGNDTXDRXDPOWER1RS232接口GND01键盘接口DC6VGNDSWITCHEnter2MCU液晶显示PLL LPFAm1RFoutLAMPHMC274HMC221RFinDETGali-5TriginTrigoutAD8313POWER2POWER3如图所示，系统分为以 MCU 为中心，划分为电源、串口、键盘、显示和射频等五部分。2 外形及接口说明外形及接口说明 RFinM/dBTrigReset0147.258/369AmpFreqRFoutModeModeON/offReturn手持TD射频信号源 0-GND +9V GND +18VRFoutTrigInTrigOutRFin电源端 外部接口图射频端 外部接口图 2.1 电源输入电源输入 系统外部使用三种电源供电，分别为 DC6V(POWER1，可充电电池，用于外场短期工作)、DC9V(POWER2，用于实验室)和 DC18(POWER3，笔记本电脑适配器，用于外场)。说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 3DC9V 电源 POWER2 接口为 HT5.08-2P-90，DC18V 电源 POWER3 接口为 DC470-2.0P，DC6V 电源 POWER1 通过电源线焊接到板上，置于模块内部。电源通过单刀双掷开关 MR2-120-C7 控制通断。2.2 键盘说明键盘说明 模拟器共有如下 24 个按键，分布为 4*6 的矩阵。包括：数字键“0、1、9”，符号键“.、/”，方向键“、”，射频功能键“Frequency、Amplitude、Modeset、ModeOn/Off、Rfout、Rfin、Trig”，键盘输入控制键“Return、M/dB”，复位键“Reset”。其中除功能键“RFin”用来指示液晶屏显示输入射频信号功率外，其余键盘功能与普通射频信号源功能一致。RFinM/dBTrigReset0147.258/369AmpFreqRFoutModeModeOn/OffReturn 2.3 射频接口射频接口 射频输出口 RFout，功率检测输入口 RFin，同步触发口 Trigin 和Trigout，均为 SMA-KFD12射频同轴接头。2.4 LED 指示灯指示灯 LED 指示灯共有 3 个，分别为电源指示(红)、电池供电指示(绿)、Rfout 指示(黄、闪烁或维持).2.5 液晶显示屏液晶显示屏 图形点阵型液晶显示屏 SMG12232A，15 字符*2 行，用来显示输出频率、输出功率、输出模式、输入功率和接受键盘命令时的键盘输入状态及数值。其中英文字符宽度为 8 点，中 说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 4文字符宽度为 12 点。输出状态(常规显示状态)显示频率、功率、模式三项信号。输入状态显示时隙功率和均值功率。2.6 串行口串行口 系统向外提供一个 RS232 串口 DB9RA/M，遵循RS485 接口模块监控协议（V1.2）。本信号源采用该协议中的命令项：设置频率、设置功率、设置输出信号模式等实用功能；还包括设置模块地址、复位、读模块状态、读内部数据等调试功能。3 操作说明操作说明 3.1 电源电源 信号源电源开关置于 ON 状态时，启动信号源，此时信号源的电源指示灯 red 点亮。信号源默认为内部电池供电，在无外部电源供电的情况下，信号源的电源指示灯 green 点亮。外部电源分为两种供电电压+9V 和+18V，使用外部电源的同时，系统给内部电池充电。注意：两路外部电源+9V 和+18V 不得同时使用；内部电池供电时间大约在 1 小时，不得长期使用。3.2 键盘使用说明键盘使用说明 键盘上没有设置 enter 键，键盘不支持复合键，也不支持长按键。ESC 键：用来系统重启；Trig 键：用来外部 Trig 是否有效；M/dB 键：用来确认频率(MHz)或功率(dBm)；RFin 键：用来切换显示屏到 输入功率检测；说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 509 键：用来输入功率或频率数值；.键：用来输入小数点；键：用来切换功率值正负号；键和键：用来屏幕内菜单选项切换；Freq 键：用来输入频率值；Amp 键：用来输入功率值：Mode 键：用来输入信号模式值；ModeOn/Off 键：用来切换输入模式到默认状态：Rfout 键：用来表示输出功率；Return 键：用来回到常规显示状态。3.3 键入输出频率键入输出频率 单击 Freq 键，LCD 第二行显示 逐步键入数值键：键入 M/dB 键后：此时，如果输出信号，则频率为上述键入的数值。3.4 键入输出频率键入输出频率 键入输出功率有两种方法：A 单击键和键，以 1dB 步进改变功率，变化范围 21dBm+10dBm；B 类似键入输出功率方法：单击 Amp 键，LCD 功率显示部分显示：逐步键入数值键(中途可随时用键改变符号，默认的正号不显示)：说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 6键入 M/dB 键后：如果输出信号，则信号功率为上述值。3.5 键入信号模式：键入信号模式：信号模式默认值为 连续波，单击 Mode 键进入模式选择菜单：单击键和键，改变选中值：键入 Return 键，回到常规显示状态。此时信号源输输出信号的模式备用模式即为选中的模式(假设为 全时隙)。键入 ModeOn 键，在连续波与选中模式之间切换输出信号模式。屏幕中模式显示部分反色，即表示选中的模式在输出信号中起作用。3.6 信号输出信号输出 单击 Rfout 键，切换输出信号是否输出。如有信号输出，则射频输出指示灯 LED(黄)点亮，LED(黄)持续点亮，表示输出的连续波信号；LED(黄)闪烁，表示输出的时隙信号。3.7 外部外部 Trig 输出 TrigOUT 信号开机即有效，单极性，幅值 3.3V，方波，周期 5ms，高电平宽度 662.5us。信号默认外部 Trig 无效，单击 Trig 键，进入外部 Trig 使能切换。说明：此表编号规则：2位部门字母代码+2位年号+2位流水号 WRI-HX 7 单击键和键，改变选中值：键入 Return 键，回到常规显示状态。此时，若果外部 TrigIN 输入口有信号(单极性峰峰值3V，方波)，则输出功率时隙跟随输入 TrigIN 信号，输出 TrigOUT 同样跟随输入 TrigIN。3.8 输入功率检测输入功率检测 单击 Rfin 键，进入输入功率检测状态，输入功率检测范围-46dBm-5dBm。时隙功率表示 TD 模式下，有功时隙内的平均功率；均值功率表示 5ms 周期内的平均功率。对点频信号，这两个值应该相等。进入输入功率检测模式后，信号源的输出信号被自动关闭！单击 Return 键可回到常规显示状态，并且关断输入功率检测功能。
