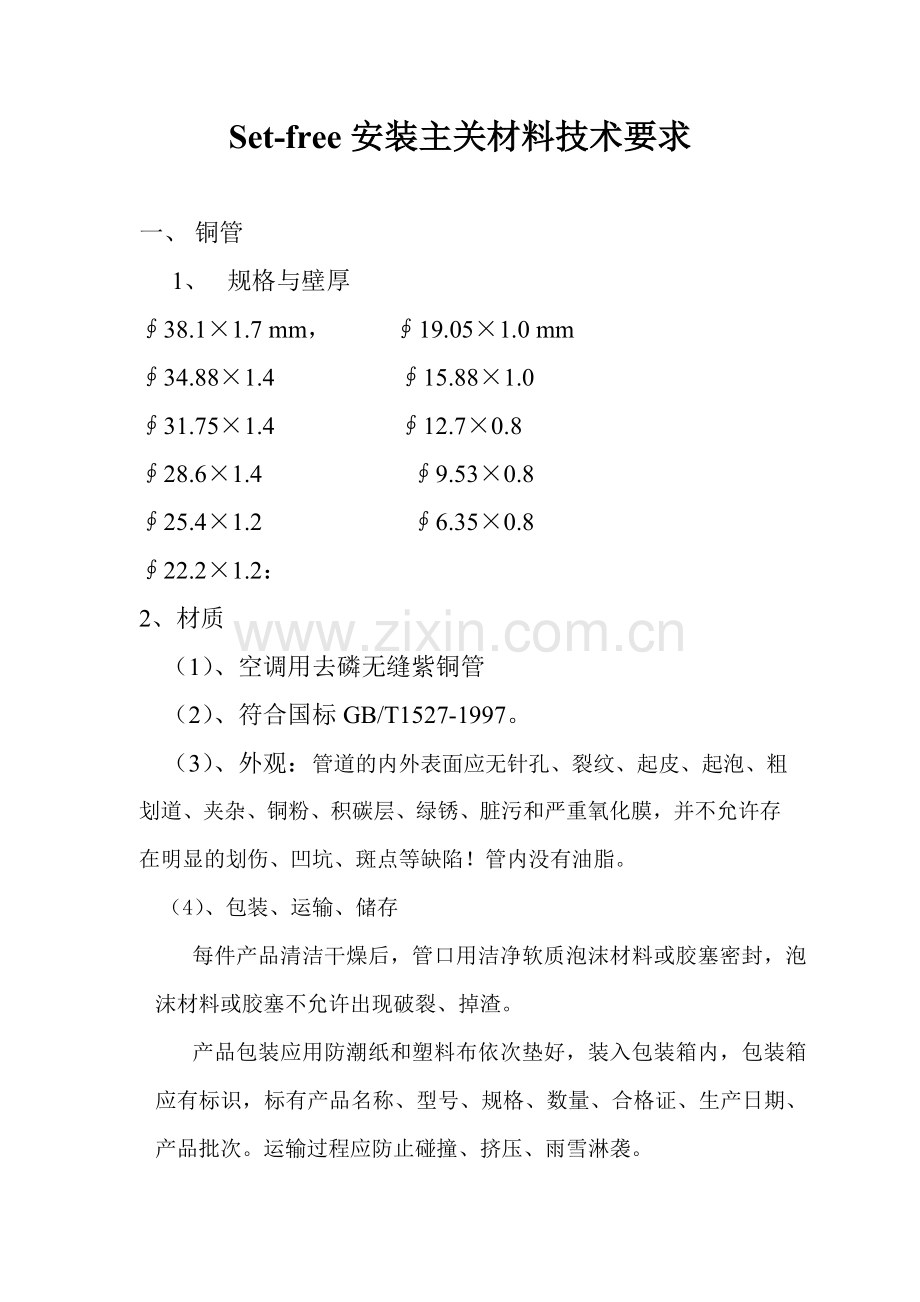

Set-free安装主关材料技术要求

一、 铜管
1、 规格与壁厚
∮38.1×1.7 mm， ∮19.05×1.0 mm
∮34.88×1.4 ∮15.88×1.0
∮31.75×1.4 ∮12.7×0.8
∮28.6×1.4 ∮9.53×0.8
∮25.4×1.2 ∮6.35×0.8
∮22.2×1.2：
2、材质
（1）、空调用去磷无缝紫铜管
（2）、符合国标GB/T1527-1997。
（3）、外观：管道的内外表面应无针孔、裂纹、起皮、起泡、粗划道、夹杂、铜粉、积碳层、绿锈、脏污和严重氧化膜，并不允许存在明显的划伤、凹坑、斑点等缺陷！管内没有油脂。
（4）、包装、运输、储存
每件产品清洁干燥后，管口用洁净软质泡沫材料或胶塞密封，泡沫材料或胶塞不允许出现破裂、掉渣。
产品包装应用防潮纸和塑料布依次垫好，装入包装箱内，包装箱应有标识，标有产品名称、型号、规格、数量、合格证、生产日期、产品批次。运输过程应防止碰撞、挤压、雨雪淋袭。
产品应储存在无腐蚀气体、通风良好、干燥的库房中。

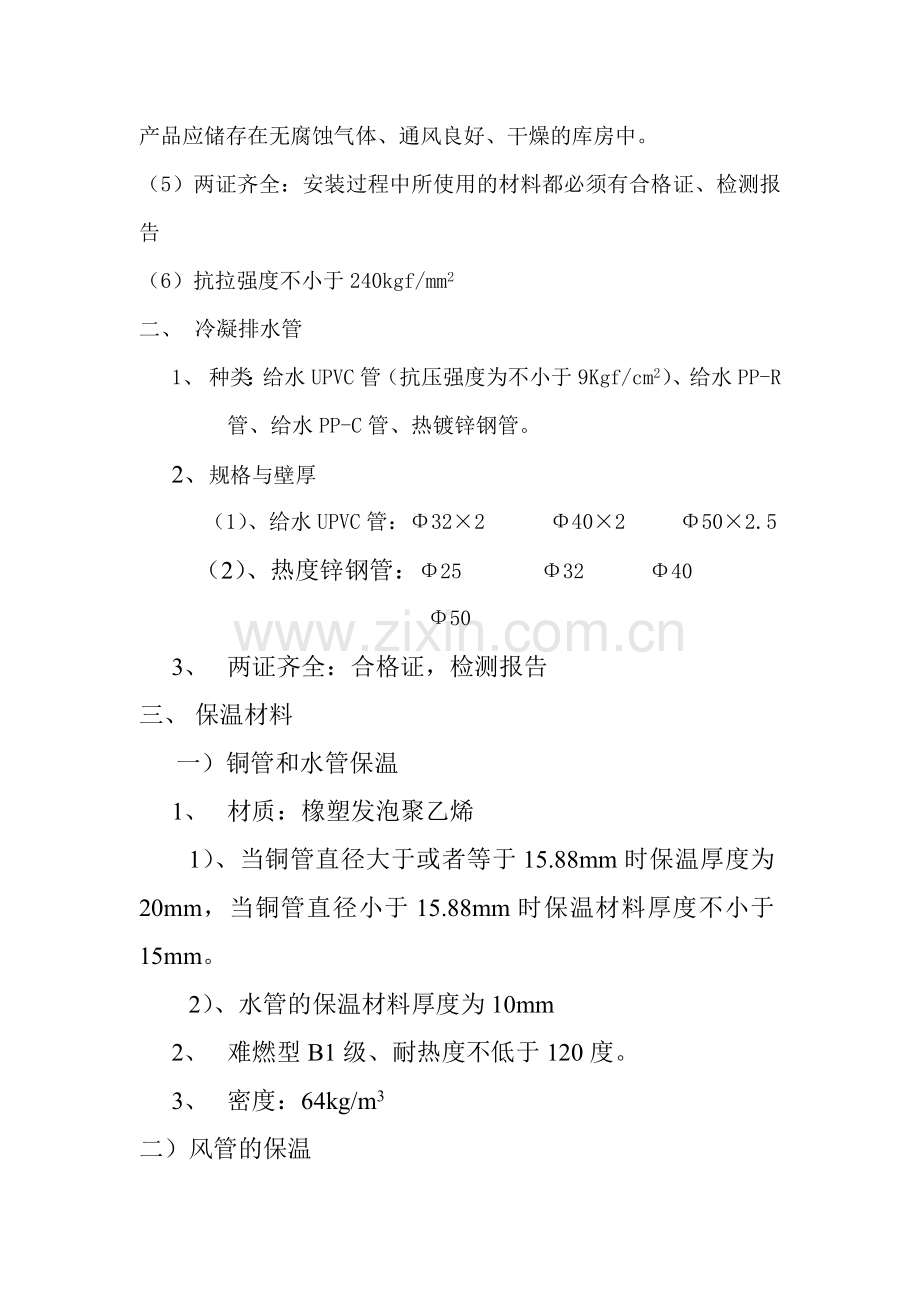

（5）两证齐全：安装过程中所使用的材料都必须有合格证、检测报告
（6）抗拉强度不小于240kgf/mm2
二、 冷凝排水管
1、 种类：给水UPVC管（抗压强度为不小于9Kgf/cm2）、给水PP-R管、给水PP-C管、热镀锌钢管。
2、 规格与壁厚
（1）、给水UPVC管：Φ32×2 Φ40×2 Φ50×2.5
（2）、热度锌钢管：Φ25 Φ32 Φ40
Φ50
3、 两证齐全：合格证，检测报告
三、 保温材料
一）铜管和水管保温
1、 材质：橡塑发泡聚乙烯
1）、当铜管直径大于或者等于15.88mm时保温厚度为20mm，当铜管直径小于15.88mm时保温材料厚度不小于15mm。
2）、水管的保温材料厚度为10mm
2、 难燃型B1级、耐热度不低于120度。
3、 密度：64kg/m3
二）风管的保温
1、材质：离心玻璃丝棉或橡塑发泡聚乙烯.
2、厚度：离心玻璃丝棉为4cm；橡塑发泡聚乙烯为10mm。
3、密度：75kg/m3
4、导热系数：0.04w/m℃以上
5、保温钉：底面每平方米不应少于16个，侧面不应少于10个，顶面不应少于8个，首行保温钉至风管或保温材料边缘的距离应小于120mm.

四、 吊架
1、 圆钢：Φ10mm
2、 角钢：等边30mm×30mm或以上
五、 室外机的钢底座
1、 槽钢120#以上
2、 橡胶减振垫：厚度10mm或以上
六、通讯线
1、信号通讯线和线控器线：当通讯线长度小于500米时线径为 0.75mm2,；当通讯线长度大于500米小于1000米时 线径为 1.50mm2。
2、信号通讯线和线控器线都为双绞线或者屏蔽双绞线
3、信号通讯线和线控器线穿线管为热镀锌钢管。
七、风管

类别
风管直径
（D）或长边尺寸（b）
圆形风管
矩形风管
除尘系统风管
中、低压系统
高压系统
D(b)≤320
0.5
0.5
0.75
1.5
320< D(b)≤450
0.6
0.6
0.75
1.5
320< D(b)≤450
0.75
0.6
0.75
2.0
320< D(b)≤450
0.75
0.75
1.0
2.0
320< D(b)≤450
1.0
1.0
1.0
2.0
320< D(b)≤450
1.2
1.0
1.2
按设计
320< D(b)≤450
按设计
1.2
按设计
注：1、螺旋风管的钢板厚度可适当减少10%～15%。
2、排烟系统风管钢板厚度可按高压系统。
3、特殊除尘系统风管钢板厚度应符合设计要求。
4、不适用于地下人防与防火墙的预埋管。
