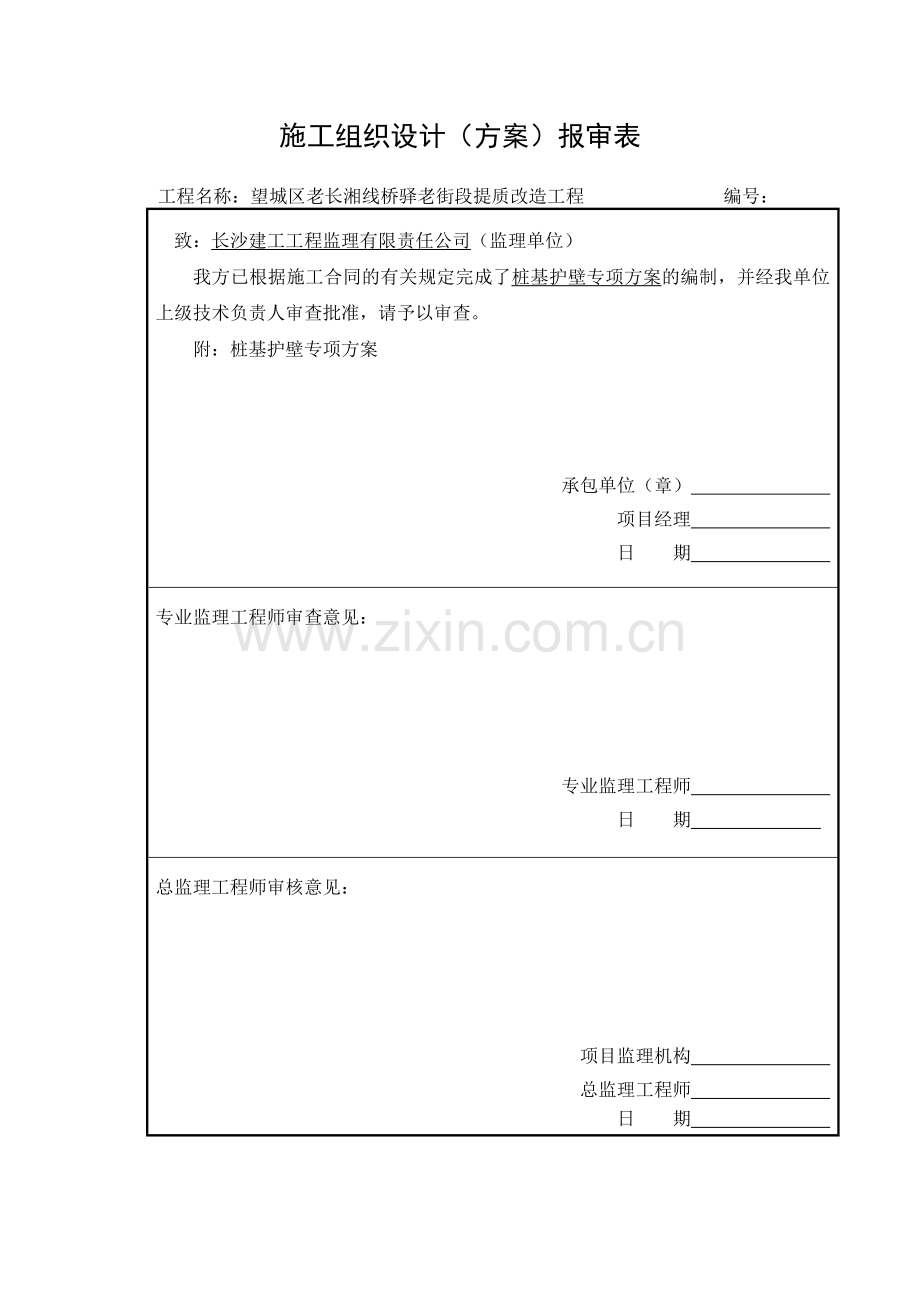

施工组织设计（方案）报审表

工程名称：望城区老长湘线桥驿老街段提质改造工程 编号：
致：长沙建工工程监理有限责任公司（监理单位）
我方已根据施工合同的有关规定完成了桩基护壁专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：桩基护壁专项方案

承包单位（章）
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

桥驿桥桩基护壁方案

一、概况
1、 现状概述：
桥驿桥段K0+600位置，依据设计图纸组织技术人员现场查勘和测量，发现东西两侧旭虹房屋及水上餐厅房屋间距仅18.5m，按图施工放坡后新建桥面其中与旭虹房屋实际距离为3.55m，与水上餐厅房屋实际距离为3.48m，设计桥面和基底的高差达到7.1m。而该两处房屋均为空斗墙建筑，结构性能差，而且是浅
基础。如果直接进行土方开挖施工，势必影响到房屋基础，导致房屋出现沉降开裂，严重时有倒塌的危险。为保障人民生命财产安全与施工人员安全，保证施工的正常进行，我方采用洛阳铲桩基护壁。
2、 工程概况：
洛阳铲桩基础桩长约9.0m，桩身进入整板100mm，桩径为350mm，钢筋主筋为 612，笼顶部箍筋加密区长度2.0m为6@100，笼下部箍筋为6@200，通长配筋，砼保护层厚度50mm，桩身砼强度等级为C25。桩顶整板配筋双向12@200，砼强度等级为C20。（具体见附图）
二、施工准备工作
1、调查现场情况，确定施工位置。
2、对现场进行踏勘确定工程量。
3、材料、机械准备。
三、施工顺序
施工准备—打桩—垫层砼—整板砼
四、主要施工方法及技术保证措施
1、施工准备
1）、调查现场情况，确定施工位置。
2）、对现场进行踏勘确定工程量。
3）、材料、机械准备。
2、洛阳铲桩施工
1）、放线定位
根据桥梁位置及周边建筑物利用全站仪坐标法测设桩位。
2）、标记桩位：采用Ф6.5钢筋头标定桩位。
3）、成孔：利用设备用铲具将泥土抓出而形成垂直竖向桩孔的过程
4）、终孔：孔底到位后停止成孔。确定到达持力层后，迅速进行夯扩。
5）、钢筋笼制安：纵向钢筋搭接采用焊接，接头位置相互错开，位于同一连接区段内纵向钢筋的焊接头面积百分率≤50%，加筋箍及螺旋筋纵横钢筋交接处均焊牢。钢筋笼成型后，主筋间距偏差<10mm，箍筋间距偏差<20mm，钢筋笼直径偏差<10mm，钢筋笼偏差<50mm。钢筋笼安放安放时在钢筋笼周围绑扎砼垫块，使钢筋笼居中，钢筋笼保护层偏差（±10mm）。
6）、桩芯砼灌注：采用机械搅拌，斗车运至桩孔内，用振动棒将砼振捣密实，成桩浇筑砼至标高以后，将护筒拔出。成桩后桩机移至下一个桩位。
8）桩顶部主筋锚入整板200mm。
9）在打桩范围内浇捣C15素砼垫层。
10）布置双向12@200钢筋。
11）浇捣C20砼200厚整板，兼做混凝土路面。
