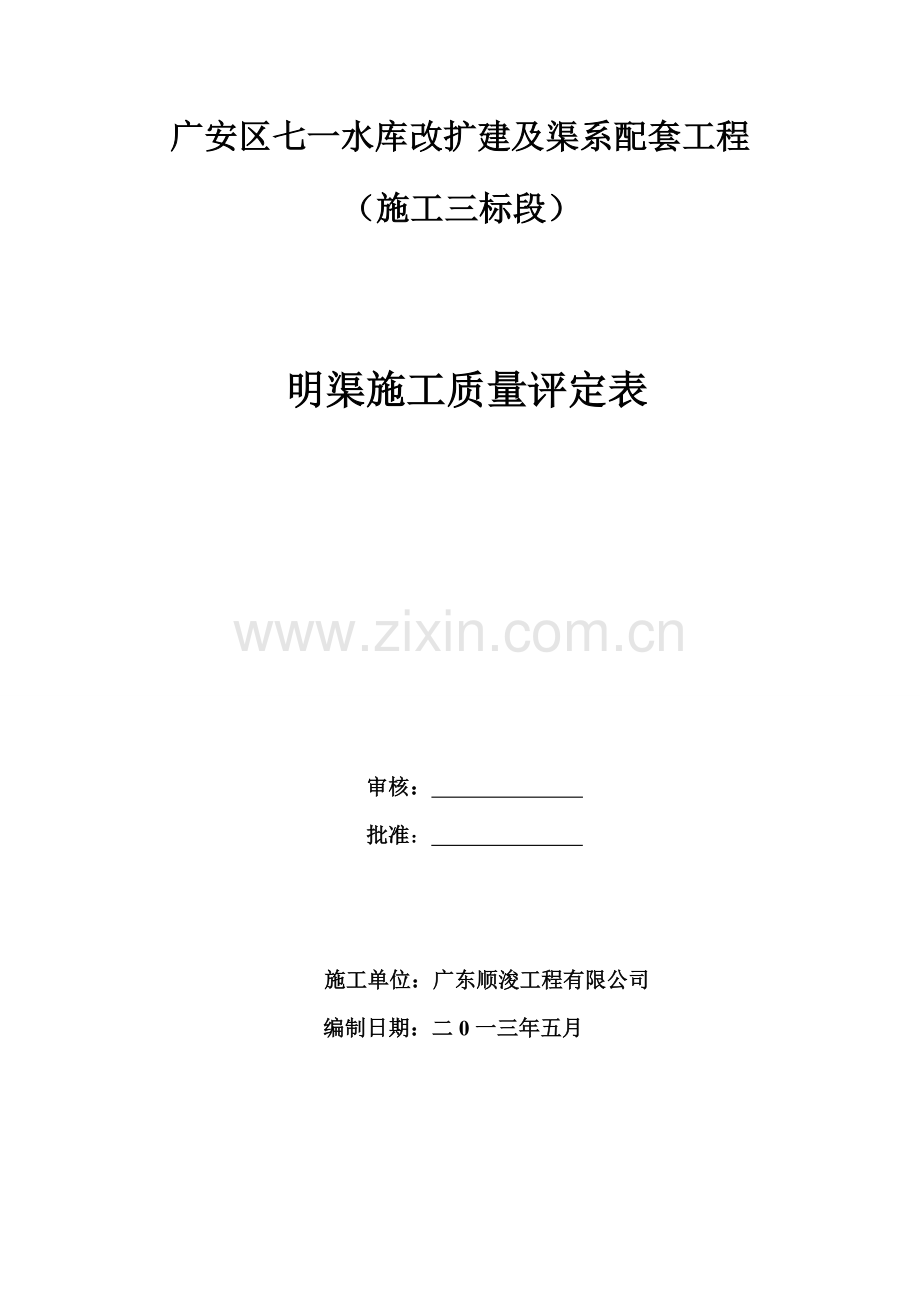

明渠施工质量评定表.doc

广安区七一水库改扩建及渠系配套工程

（施工三标段）

明渠施工质量评定表

审核：
批准：

施工单位：广东顺浚工程有限公司
编制日期：二0一三年五月

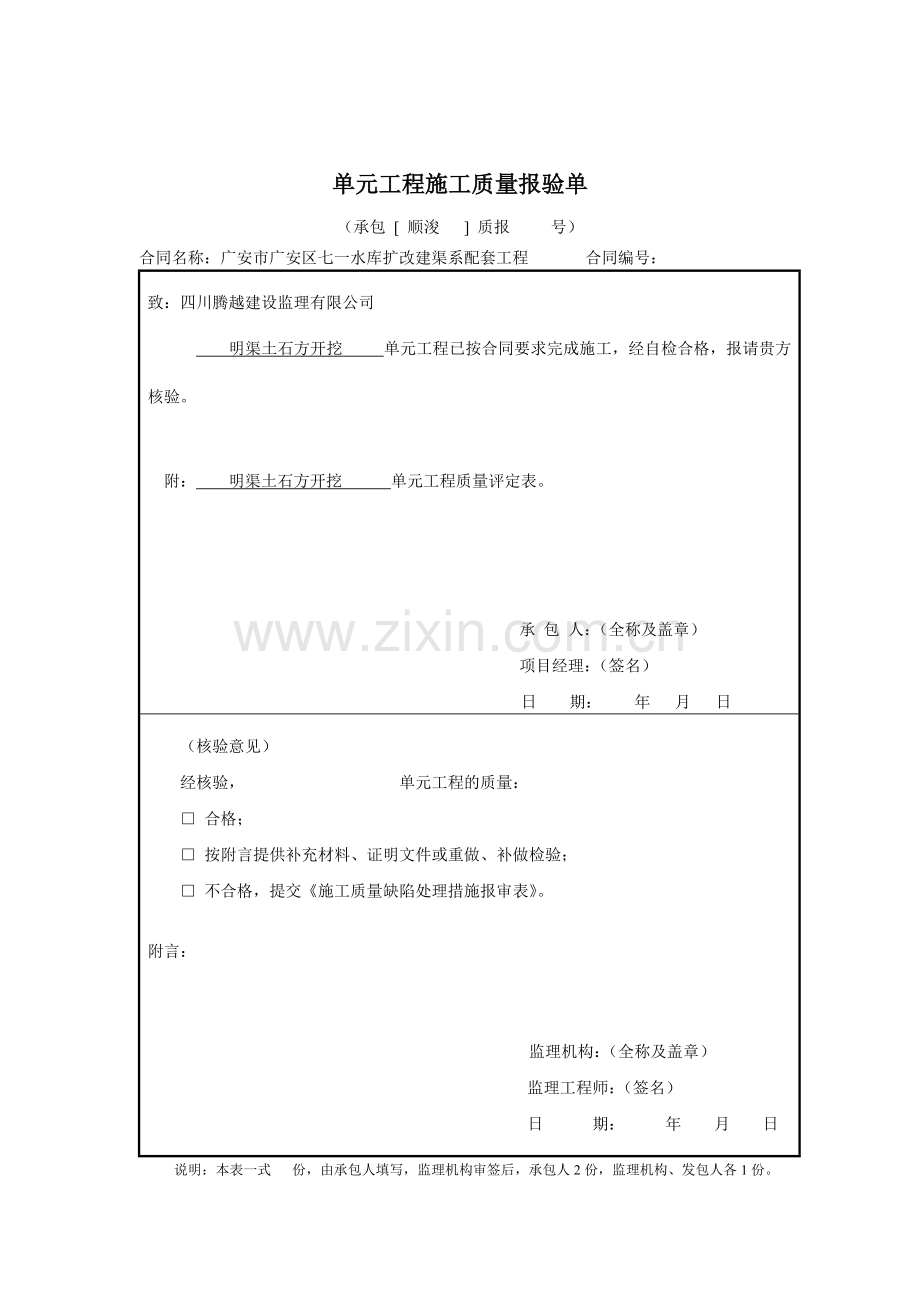

单元工程施工质量报验单
（承包 [ 顺浚 ] 质报 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
明渠土石方开挖 单元工程已按合同要求完成施工，经自检合格，报请贵方核验。

附： 明渠土石方开挖 单元工程质量评定表。

承 包 人：（全称及盖章）
项目经理：（签名）
日 期： 年 月 日
（核验意见）
经核验， 单元工程的质量：
□ 合格；
□ 按附言提供补充材料、证明文件或重做、补做检验；
□ 不合格，提交《施工质量缺陷处理措施报审表》。

附言：

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
渠道工程
坡面清理及开挖单元工程质量评定表
单位工程名称

单元工程名称、桩号

施工单位

分部工程名称

单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
开挖坡度
不陡于设计坡度，且无反坡

2
坡面清理
与处理
坡面上乱石、危岩、残积物，
滑坡体，破碎带等均已按设计
要求处理

3
坡面排水、
洞穴、泉眼
处理符合设计要求

4
预留保护
层及保护
层清除
符合设计

项
次
允许偏差
项 目
设计
值
(m)
允许
偏差
(mm)
实 测 值
合格数
（点）
合格率
（%）
1
2
3
4
5
6
7
8
9
10

1
高程
土坡

+150
-30

2
岩坡

+200
-50

1
坡面
局部
超欠
挖
土坡

+300
-50

2
岩坡

+500
-100

5
清理范围
(长、宽)

+500
0

共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
保证项目全部符合质量标准，基本项目达到 标准，检测项目实测 点，合格率 ％

施工单位

建设（监理）单位

四川省渠道工程
单位工程名称
施工三标段
单元工程名称、桩号
土渠开挖
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
地基清理和处理
符合设计要求。建基面内无草皮、树根、乱石、坟墓及其他建筑。泉眼、水井、洞穴已按设计要求处理

2
取样检验
符合设计

3
岸坡坡度
符合设计

4
截水槽（墙）
嵌入基岩深度及岩面排水
符合设计要求

5
预留保护层
开挖后不及时砌筑或回填时，预留0.2～0.3m厚保护层

6
弃土位置及高度
符合设计要求

项
次
允许偏差
项 目
没计
值
允许
偏差
(mm)
实 测 值
合格
数
（点）
合格
率
（%）
1
2
3
4
5
6
7
8
9
10

1
渠底高程

0
-20

2
渠底宽度

±（10～30）

3
中心桩位置

±（10～20）

4
表面平整度

10～20

5
渠道上中口宽

±（20～30）

6
堤顶高程

±（20～30）

7
堤顶宽度

±（30～50）

共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
保证项目全部符合质量标准，检测项目实测 点，合格率 ％

注：当渠底宽≥5m，边坡长度≥3m时取大值，反之，取小值。
施工单位

建设（监理）单位

表l.2 土渠开挖单元工程质量评定表

渠道工程
石渠开挖单元工程质量评定表
单位工程名称

单元工程名称、桩号

施工单位

分部工程名称

单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
保护层开挖方法
采用浅孔密孔少药量火炮爆破或人工开挖

2
建基面
无松动岩块、裂隙光面、陡坎尖角

3
裂隙密集带及软弱夹层
按设计处理、并实地测绘编录

4
弃碴位置及堆高
符合设计要求

项次
基本项目
质 量 标 准
检 验 记 录
质量等级

合格
优级

合格
优良
1
裂隙、节理及岩溶洞穴
处理方法基本符合设计要求
处理方法符合设计要求

项
次
允许偏差
项 目
没计
值
允许偏差
(mm)
实 测 值
合格
数
（点）
合格
率
（%）

岩石强度σ
(MPa)
1
2
3
4
5
6
7
8
9
10

σ≤30
σ＞30

1
渠底高程

+10～-20
+10～-20

2
渠底宽度

±(30～50)
±(50～100)

3
中心桩位置

±(20～30)
±(20～30)

4
表面平整度

20～30
30～40

5
渠道上中口宽

±(30～50)
±(50～100)

6
堤顶高程

±(20～30)
±(20～30)

7
堤顶宽度

±(30～50)
±(30～50)

共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
保证项目全部符合质量标准，基本项目达到 标准，检测项目实测点，合格率 ％

施工单位

建设（监理）单位

施工放样报验单
（承包 [ 顺浚 ] 放样 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
根据施工合同要求，我方已完成 的施工放样工作，请贵方核验。
附件：测量放样资料

序号或位置
工程或部位名称
放样内容
备 注

自检结果：

承 包 人：（全称及盖章）
技术负责人：（签名）
项 目 经 理：（签字）：
日 期： 年 月 日
（核验意见）

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
单元工程施工质量报验单
（承包 [ 顺浚 ] 质报 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
明渠土石方填筑 单元工程已按合同要求完成施工，经自检合格，报请贵方核验。

附： 明渠土石方填筑 单元工程质量评定表。

承 包 人：（全称及盖章）
项目经理：（签名）
日 期： 年 月 日
（核验意见）
经核验， 单元工程的质量：
□ 合格；
□ 按附言提供补充材料、证明文件或重做、补做检验；
□ 不合格，提交《施工质量缺陷处理措施报审表》。

附言：

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
四川省渠道工程
填方单元工程质量评定表
单位工程名称
施工三标
单元工程名称、部位
土石回填
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
基面清理
开挖层已挖除，无树枝、
草根、乱石等

2
回填土料
符合设计要求

3
回填基面坡度及
填方体与基间联
结形式
符合设计要求

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良

合格
优良
1
填土干
密度
干密度合格率
≥90％，
最小值>允许最小
干密度
干密度合格率
≥95％，最小
值>设计值0.98倍

2
粘性土
含水量
合格率≥90％，
且不合格样不集中。
刨毛基本符合要求
合格率≥95％，
且不合格样
不集中。接缝
刨毛符合要求

3
内外边坡
回填余量
基本符合要求
符合要求

项
次
允许偏差
项 目
设计
值
(m)
允许
偏关
(mm)
实测值

1
2
3
4
5
6
7
8
9
10
合格
数
（点）
合格
率
（%）
1
铺料
厚度
土 料

±50

2
砂砾料

±50

1
内外
边线
超填
值
土 料

+150
0

2
砂砾料

+200
0

5
填方顶部
高 程

+50
0

6
平面尺寸
(长、宽)

+200
0

共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量
等 级
保证项目全部符合质量标准，基本项目达到 标准，检测项目实测 点，合格率 ％。

施工单位

建设（监理）单位

施工放样报验单
（承包 [顺浚 ] 放样 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
根据施工合同要求，我方已完成 的施工放样工作，请贵方核验。
附件：测量放样资料

序号或位置
工程或部位名称
放样内容
备 注

自检结果：

承 包 人：（全称及盖章）
技术负责人：（签名）
项 目 经 理：（签字）：
日 期： 年 月 日
（核验意见）

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
单元工程施工质量报验单
（承包 [ ] 质报 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
明渠混凝土衬砌 单元工程已按合同要求完成施工，经自检合格，报请贵方核验。

附： 明渠混凝土衬砌 单元工程质量评定表。

承 包 人：（全称及盖章）
项目经理：（签名）
日 期： 年 月 日
（核验意见）
经核验， 单元工程的质量：
□ 合格；
□ 按附言提供补充材料、证明文件或重做、补做检验；
□ 不合格，提交《施工质量缺陷处理措施报审表》。

附言：

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
四川省渠道工程
表3.7-2 砼模板工序质量评定表
单位工程名称
施工三标段
单元工程名称、桩号
砼衬砌
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
模板刚度、强度、稳定性
符合设计要求

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良

合格
优良
1
模板外观质量
模板无翘曲，表面无附着物
模板平整，表面光洁

项
次
允许偏差项目
允许偏差
(mm)
实 测 值
合格
数
（点）
合格
率
（%）
砼
铪
1
2
3
4
5
6
7
8
9
10
1
相邻面板高差
5
3

2
局部不平
10
5

3
板面缝隙
2
2

4
结构物边线与设计边线
15
10

5
承重模板高程
±5
±5

6
预留孔洞尺寸、
位置
±10
±10

7
结构物水平断面内部尺寸
±20
±20

共检测 点，其中合格 点，合格率 ％
评 定 意 见
工序质量等级
保证项目全部符合质量标准，基本项目达到 标准，检测项目
实测 点，合格率 ％

施工单位

建设（监理）单位

混凝土浇筑开仓报审表
（承包 [ 顺浚 ] 开仓 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：四川腾越建设监理有限公司
我方下述工程混凝土准备工作已就绪，请贵方审批。
单位工程名称
七一水库施工三标段
分部工程名称
明渠
单元工程名称
砼衬砌
单元里程

申

报

意

见
主要工序
具备情况
备料情况

基面清理

钢筋绑扎

模板支立

细部结构

混凝土系统准备

其 它

附：自检资料
混凝土浇筑准备就绪，请审批。
承包人：（全称及盖章）
负责人：（签名）
日期： 年 月 日
（审批意见）
监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人、监理机构、发包人各1份。
四川省渠道工程
表3.7-1 混凝土基础面或施工缝处理工序质量评定表
单位工程名称
施工三标段
单元工程名称、桩号
砼衬砌
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
施工缝凿毛时间
在砼强度达到2.5Mpa后（见《渠标》附录A）

2
保护层、垫层
保护层已清除，垫层符合设计

3
地表水、地下水
已妥善排引或封堵

项
次
基本项目

质 量 标 准

检 验 记 录
质量等级

合 格

优 良

合格
优良
1
基础面清理

无乱石、杂物、积水，基础面基本清洁

无乱石、杂物、
积水，基础面
清洁、平整

2
施工缝处理

砼面无乳皮，
毛面≥80%，
无积水，杂物

砼面全部凿毛，
小石外露，无
积水、杂物，清洁

评 定 意 见
工序程质量等级
保证项目全部符合质量标准，基本项目达到 　　 标准

施工单位

建设（监理）单位

四川省渠道工程
表3.7-5-1 混凝土浇筑工序质量评定表
单位工程名称
施工三标段
单元工程名称、桩号
砼衬砌
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
入仓混凝土料
符合质量要求

2
积水和泌水
无外部水流入，泌水排除及时

3
平仓分层
厚度符合规定，分层清楚，无
骨料集中

4
振 捣
垂直插入下层5cm，有次序，
无漏振

5
铺料间歇时间
符合规定，无初凝现象

6
深层及贯穿裂缝
无

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良

合格
优良
1
砂浆铺筑
厚度≯3cm，
局部稍差
厚度≯3cm，
均匀平整

2
露 筋
无主筋外露，个别露筋已处理
无

3
麻 面
累计面积<0.5％
无

4
蜂窝、孔洞、表面裂缝、冷缝、碰损掉角
少量、已处理
无

5
养 护
基本符合要求
符合要求

项
次
允许偏差项目
设计
值
(m)
允许
偏差
(mm)
实 测 值
合格
数
（点）
合格
率
（%）
1
2
3
4
5
6
7
8
9
10
1
轴线位置

10

2
高 程

±(15～30)

3
溢流部位尺寸

±10

4
闸门部位尺寸

±10

5
一般部位尺寸

±40

6
表面平整度

±20

共检测 点，其中合格 点，合格率 ％
评 定 意 见
工序质量等级
保证项目全部符合质量标准，基本项目达到 标准，检测项目
实测 点，合格率 ％

施工单位

建设（监理）单位

四川省渠道工程
表3.1 明渠混凝土衬砌（现浇）单元工程质量评定表
单位工程名称
施工三标段
单元工程名称、桩号
砼衬砌
施工单位
广东顺浚工程有限公司
分部工程名称
明渠
单元工程量

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
水泥、砂石骨料、混凝土、预制块、砂浆
符合《渠道工程评定标准》
第五章要求

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良

合格
优良
1
混凝土振捣
振捣基本密实
振捣密实

2
衬砌厚度
厚度允许偏差
土0.1倍设计
厚度，实测合
格率大于70％
厚度允许偏
差土0.1倍
设计厚度，实
测合格率大
于90％

项
次
允许偏差
项 目
设计
值
(m)
允许偏差
(mm)
实测值
合格
数
（点）
合格
率
（%）
1
2
3
4
5
6
7
8
9
10
1
渠底高程

0
-20

2
渠道中心
线位置

±(20～30)

3
渠底宽度

±(20～40)

4
表面平整度

10～15

5
堤顶高程

±(20～30)

6
渠道上口
宽 度

±(20～50)

7
伸缩缝间距

±50

8
排水孔位置

±30

共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
保证项目全部符合质量标准，基本项目达到 标准，检测项目
实测 点，合格率 ％

注：1.渠底宽度≥5m，或边坡长度≥3m时取大值。反之取小值
2.检验方法与数量详见《渠道工程评定标准》有关内容
施工单位

建设（监理）单位

施工放样报验单
（承包 [ 顺浚 ] 放样 号）
合同名称：广安市广安区七一水库扩改建渠系配套工程 合同编号：
致：（监理机构）
根据施工合同要求，我方已完成 明渠 的施工放样工作，请贵方核验。
附件：测量放样资料

序号或位置
工程或部位名称
放样内容
备 注

自检结果：

承 包 人：（全称及盖章）
技术负责人：（签名）
项 目 经 理：（签字）：
日 期： 年 月 日
（核验意见）

监理机构：（全称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。
