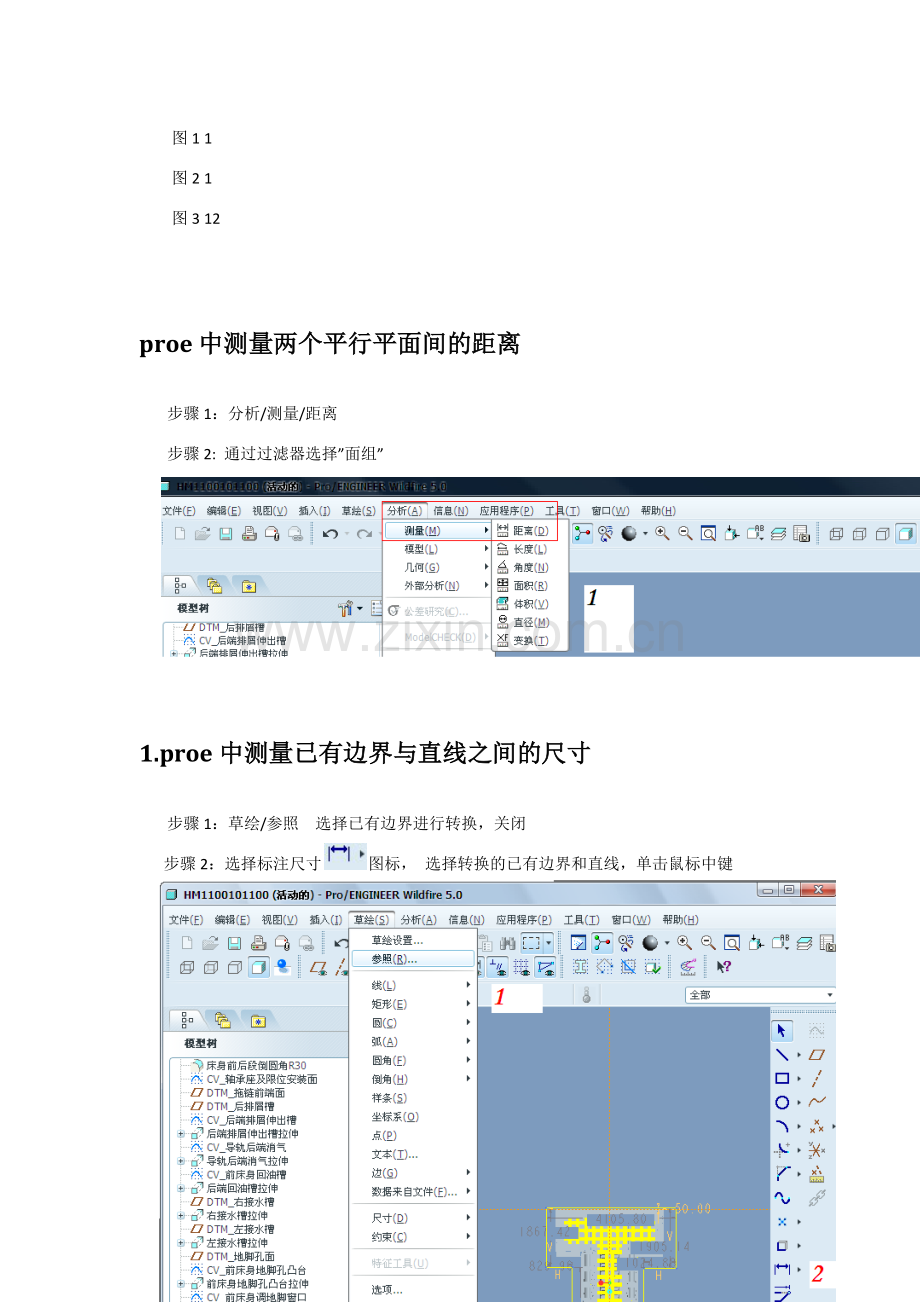

proe中测量两个平行平面间的距离
步骤1：分析/测量/距离
步骤2: 通过过滤器选择”面组”

图1

1.proe中测量已有边界与直线之间的尺寸
步骤1：草绘/参照 选择已有边界进行转换，关闭
步骤2：选择标注尺寸图标， 选择转换的已有边界和直线，单击鼠标中键

图2

2.proe草绘延伸
按住CTRL+鼠标左健，手动拉线的端点，可使线（包括圆弧线）延长。

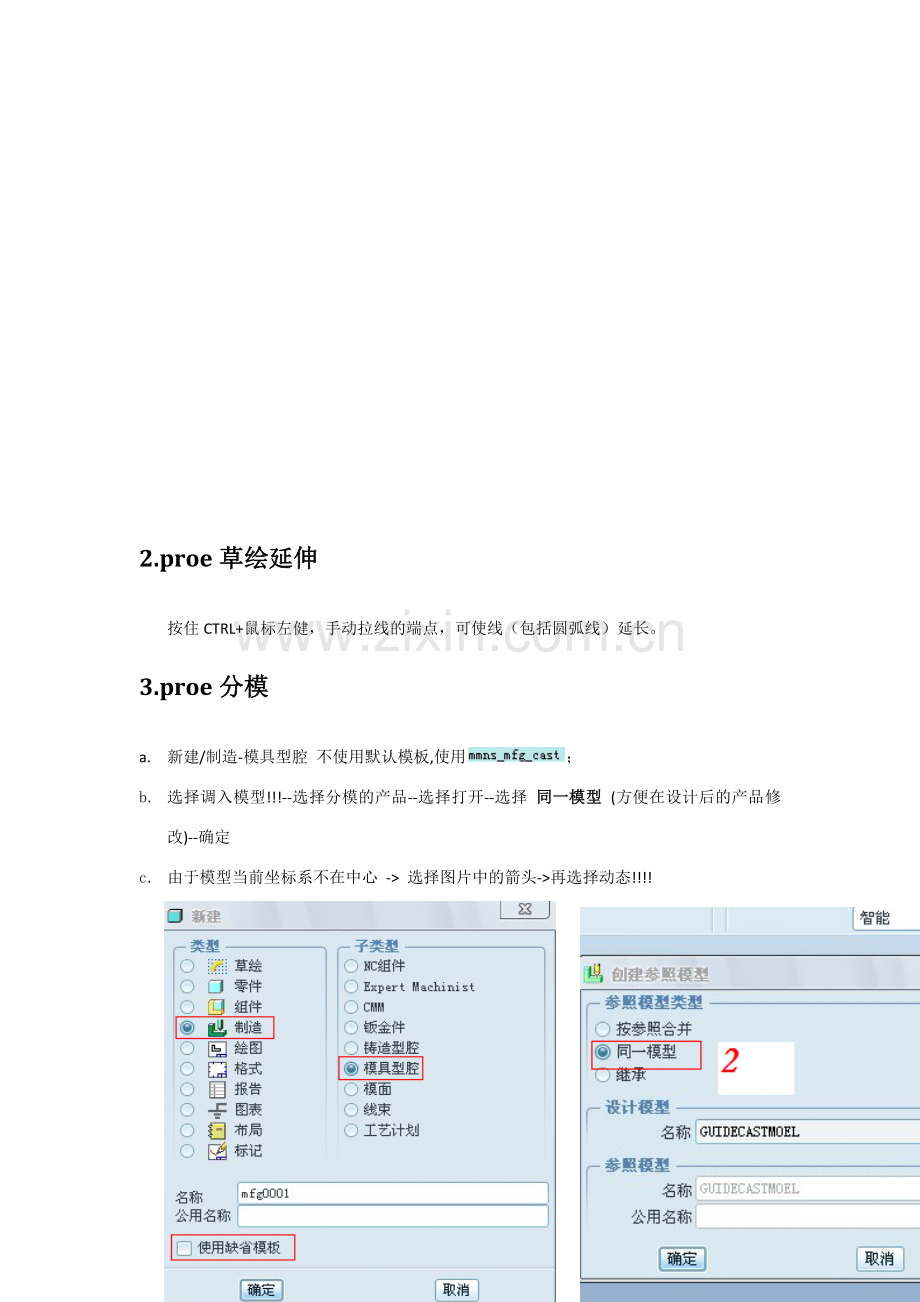

3.proe分模
a. 新建/制造-模具型腔 不使用默认模板,使用；
b. 选择调入模型!!!--选择分模的产品--选择打开--选择 同一模型 (方便在设计后的产品修改)--确定
c. 由于模型当前坐标系不在中心 -> 选择图片中的箭头->再选择动态!!!!

4.proe中如何查看或更改零件的单位
文件/属性/材料/单位

装配各零件单位不一致时，可从菜单: 应用程序切换到"Mechancia",就会出现单位不统一的提示窗口,点转换即可 再次从菜单: 应用程序切换回到标准设计环境
5.proe草图约束按钮

6.proe默认工作目录设置
a.在proe图标上鼠标右击，选择属性/快捷方式/起始位置;
b.输入工作目录
c.双击proe图标，文件

7.proe利用旋转建立模型(注意:proe里面要单独绘制中心线生成的旋转轴)
a.”文件/新建”，单击确定
b.选择“mmns_part_solid”
c.选择”旋转”命令,单击”放置”，单击”选择1个项目”、”定义”(编辑旋转特征时，也要先编辑旋转特征，然后编辑旋转特征下的”选择1个项目”、”定义”然后进行草图编辑)
d.按要求绘制草图，绘制草图完成后，还要单独绘制旋转轴
e.然后默认旋转360°，单击“确定”ok

8.proe把实线转换成构造线方法
选择圆-点红-Ctrl+G

9.proe中固定约束
选中草绘图形，右键单击/锁定
9.把实线转换为构造线
编辑/切换构造
10.proe新建草绘
1).文件/新建，草绘，绘制如图所示草图。

2).文件/保存副本/新名称中输入一个不同的新名字比如“mill”,单击”确定”

3).选择”文件/关闭窗口”
4)文件/新建/零件/实体，在”名称”后面输入新名称”millingc-cutter”,去掉”使用缺省模板”前面的对号(在前面的小方框点击一下即可)，选择最后一个”mmns_part_solid”模板
点击“确定”按钮

5).单击”拉伸”按钮，打开设计图标板，然后选择”放置”，”定义”

草绘平面选择RIGHT (上面两种方法都可以)，点击”草绘”
绘制一个直径为5的圆，单击””完成草图，输入拉伸深度为”150”,点击拉伸确定。最后生成刀柄。
6)创建铣刀
a.在主菜单中依次选择”插入”/”混合”/”伸出项”

在这里打开刚才建好的”mill.sec”二维草图，单击“参照”，拖动使草图中心和刀柄中心对齐，单击”草图/坐标系”，在图形中心建立坐标系，点击草图√确认按钮.

图3

11.proe配置文件的两个例子
（1）标注尺寸时，尺寸随着图形缩放而不知所踪，这时候可按如下配置.

()(2) 关于草图尺寸锁定的运用

(2)关于草图尺寸的锁定
如上述方法在proe设置文件中增加一参数：sketcher_lock_modified_dim s yes. 该参数的意思即为草绘中锁定已修改的尺寸，当然，后面的参数值须设为yes才行.
12．proe草图保持图形比例不变的标注方法
(1)绘制好草图后，选择“1”创建定义尺寸，先按照预定或者图示(二维模型)的大概外形粗标一遍(保持相对位置)，如2中红色方框中的带有小数点的数字；
(2)框选整个图形；
(3)选择“3”修改，弹出“修改尺寸”对话框；
(4)步骤4，勾选“再生”前面的对号；
(5)步骤5，在方框中输入数值。(黑色框选的数字表示当前正在修改的尺寸)
(6)步骤6，全部尺寸修改完毕后，在再生前面的方框内勾选，然后单击对号，确定就可以生成新的草图了。
13.proe标注圆弧的角度
左键选择圆弧端点-圆心-圆弧端点，单击中键滚轮即可。
14.proe草绘时确定草图平面
当忘记草绘平面时，可以单击“草绘->草绘设置”，单击草绘对话中“放置->草绘平面”，这时的草绘平面颜色高亮显示，也可以在这里更改草绘平面。
15.草图的缩放与旋转
1.在草绘工具栏中单击“选择项目”按钮
2.选择草绘图形，点开“镜像”工具栏，选择”缩放与旋转”按钮就可以对草图进行平移和旋转
16.“动态修剪”中的其他功能
1.打开“动态修剪”，选择“拐角”(或边界修剪)
a.对于两条相交的十字线，分别选择要保留的部分，然后其余部分被裁剪；
b.对于两个未相交的图元，相当于cad中的延伸；
2.打开“动态修剪”，选择“分割图元”
a.相当于cad中的打断
17.标注直径
1.选择工具栏“法向”按钮；
2.双击圆或圆弧(不用在选择圆弧)；
3.在合适位置，单击鼠标中键。
18.从方程建立曲线
1.新建->零件->-实体，取消“使用缺省模板”，单击“确定”。在出现的“新文件选型”对话框中选择mmns_part_solid,单击“确定”按钮。

2.单击 “插入基准曲线”按钮，弹出菜单管理器

3.在菜单管理器的“曲线选项”菜单中选择“从方程”->“完成”命令，出现如图所示的“曲线：从方程”对话框和“得到坐标系”菜单

4.在模型树上选择PRT_CSYS_DEF,然后再菜单中选择“笛卡尔”命令
5.系统出现编辑器窗口，从中输入曲线方程。

6.在记事本编辑器的“文件”菜单中，选择“保存”命令；再次在该“文件”菜单中选择“退出”命令。
7.在“曲线：从方程”对话框中，单击“确定”按钮，完成曲线的绘制。
19.使用剖截面创建基准曲线
1.在工具栏上单击“视图管理器”按钮或者在菜单栏中选择“视图/视图管理器命令”，打开“视图管理器”对话框

2.切换至“剖面”选项卡，单击选项卡上的“新建”按钮，然后再“名称”中输入截面名称为A,然后按Enter键，弹出菜单管理器

3.在菜单管理器中的“剖截面创建”菜单中选择“平面/单一/完成”按钮
4.在 “菜单管理器”中选择“平面”模型树中选择FRONT基准平面，则创建剖截面，然后单击“视图管理器”对话框的“关闭”按钮
5.单击插入基准曲线按钮，弹出菜单管理器

6.在菜单管理器的“曲线选项”菜单中选择“使用剖截面/完成”命令。
7.在出现的“截面名称”菜单中选择A;

至此，在模型中使用剖截面创建了基准曲线。

20 proe加厚草绘
旋转草绘加厚时，首先绘制草图的中心线

21 proe标准对称尺寸

1. 在中心线的一侧点击线条1；
2. 单击中心线；
3. 再单击该线条，在合适位置单击鼠标中键即可
22 proe旋转中心线

23 扫描特征

24 开放轨迹扫描
开放轨迹(扫描轨迹的起点和终点不重合的情况，如杯子把手)。绘制完杯子把手的手柄后，用草图约束起点和终点在杯子的母线上。单击确定。然后选择 “合并端点/完成”
合并终点：把扫描的端点合并到相邻实体上，使扫描特征与相邻实体协调连接。扫描的端点必须连接到零件几何对象上；
自由端点：不将扫描端点连接到相邻几何；
25 恒定剖面扫描方式

1. 新建零件，单击可变剖面扫描按钮，打开可变剖面扫描工具操控板，步骤1；
2. 在可变剖面扫描工具操控板上单击生成实体按钮(步骤2)和创建薄板特征(步骤3)，并在创建薄板特征按钮右侧出现的尺寸框中输入加厚的厚度2；
3. 单击“选项”按钮，打开“选项”上滑面板。在“选项”上滑面板上选中“恒定剖面”单选项(步骤4和5)
4. 在工具栏中单击“草图绘制”按钮，打开“草绘”对话框，选择基准平面作为草绘平面，接受默认的草绘方向，单击“草绘”按钮，进入草绘模式。绘制轨迹(步骤6)
5. 单击草图继续当前部分按钮“√”后，单击可变剖面操控板上的“继续”按钮(步骤7)；
6. 在可变剖面操控板上单击“创建或编辑扫描剖面”按钮，进入草绘模式(步骤8)
7. 绘制扫描剖面，单击草图继续当前部分按钮“√”后，结束草绘；
8. 单击操控板上的完成按钮，即可；
26 proe中将尺寸转换为sd1 sd2的方法
信息/切换尺寸
27proe中关系的建立(用于可变剖面扫面时，定义尺寸和路径的关系)
工具/关系
28 proe混合特征

单击草图继续当前部分按钮“√”后
