分压式射极偏置放大电路（理论课）
教学目标：
1、使学生能识读典型放大电路图。
2、能正确安装，调试放大电路，了解关键元器件的应用特性。
教学重难点：分压式射极偏置放大电路的组成、检测与识别放大电路。
教学过程：
（一）新课导入：
同学们,当你在家里听到动听的音乐，会不会觉得很美妙呢？因为有音响给了我们音乐般的生活，同时我们也会感觉到音响的神奇，把我们的音乐放大的如此之美。究竟是何原理呢？另外，还记得我们实操课做的那个板子么，其实那个就是个基本放大电路，那我们再来一起看看这个电路的原理图，看看这个电路有哪些组成部分。
（二）新课内容：

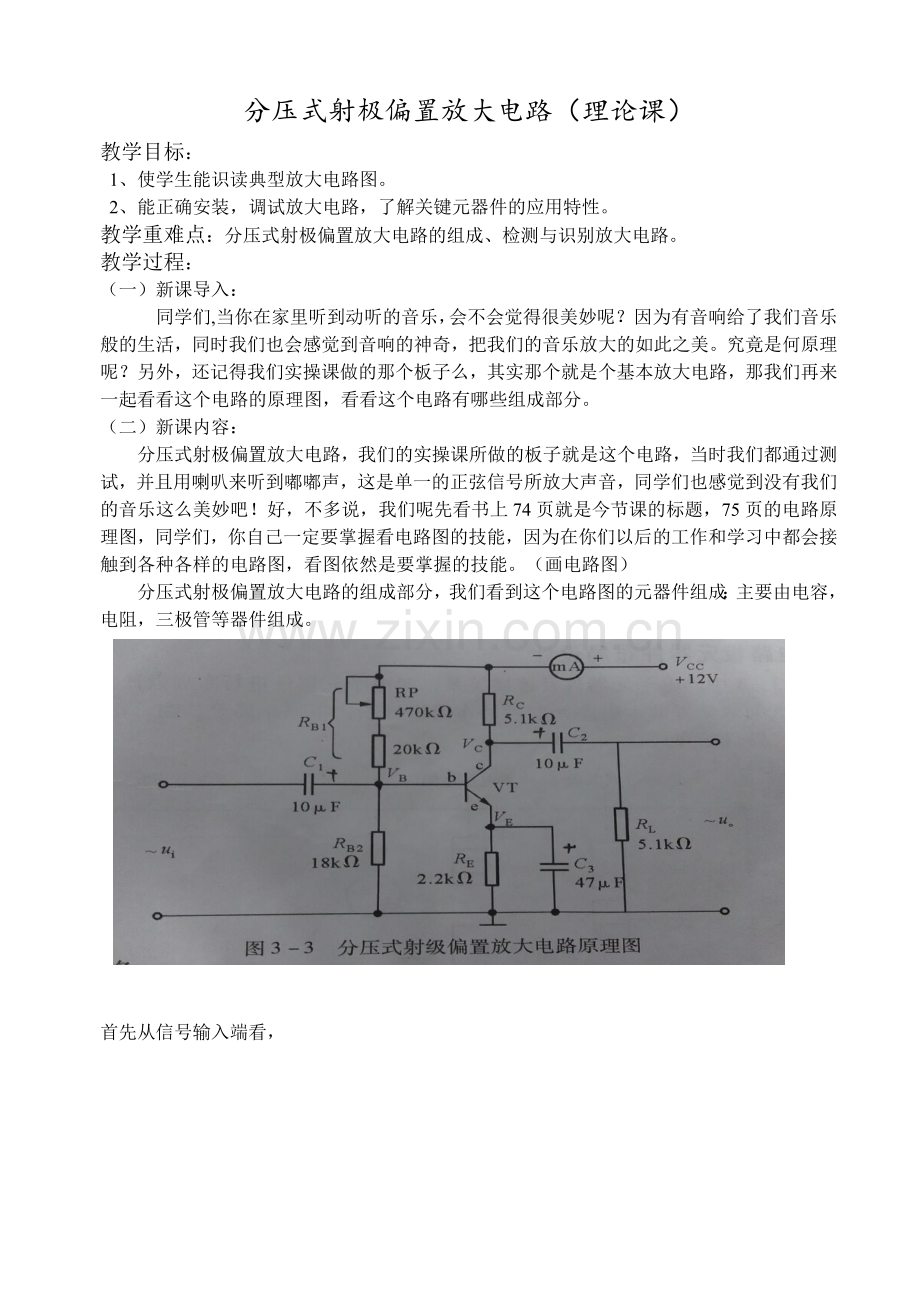

分压式射极偏置放大电路，我们的实操课所做的板子就是这个电路，当时我们都通过测试，并且用喇叭来听到嘟嘟声，这是单一的正弦信号所放大声音，同学们也感觉到没有我们的音乐这么美妙吧！好，不多说，我们呢先看书上74页就是今节课的标题，75页的电路原理图，同学们，你自己一定要掌握看电路图的技能，因为在你们以后的工作和学习中都会接触到各种各样的电路图，看图依然是要掌握的技能。（画电路图）
分压式射极偏置放大电路的组成部分，我们看到这个电路图的元器件组成：主要由电容，电阻，三极管等器件组成。

首先从信号输入端看，

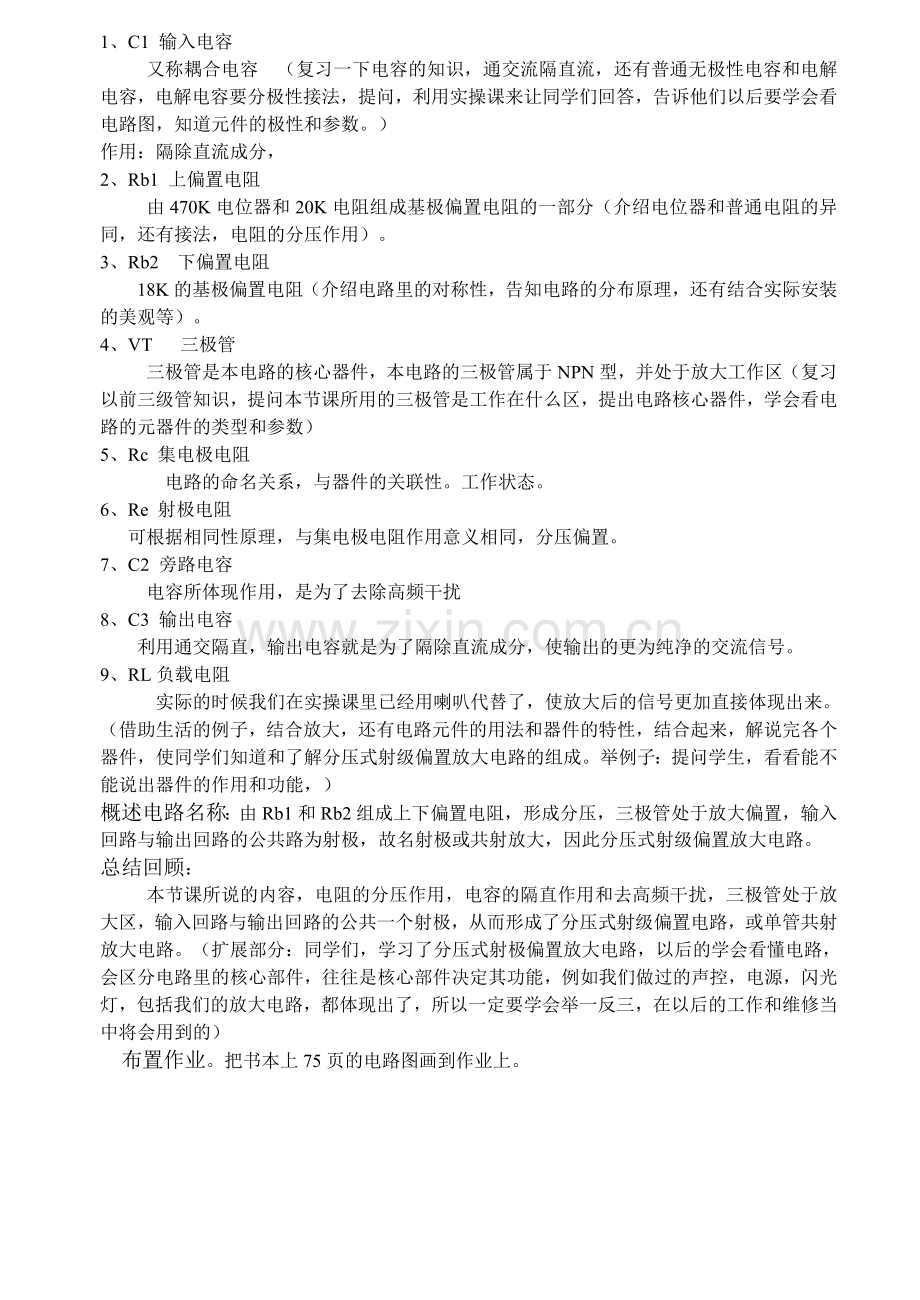

1、C1 输入电容
又称耦合电容 （复习一下电容的知识，通交流隔直流，还有普通无极性电容和电解电容，电解电容要分极性接法，提问，利用实操课来让同学们回答，告诉他们以后要学会看电路图，知道元件的极性和参数。）
作用：隔除直流成分，
2、Rb1 上偏置电阻
由470K电位器和20K电阻组成基极偏置电阻的一部分（介绍电位器和普通电阻的异同，还有接法，电阻的分压作用）。
3、Rb2 下偏置电阻
18K的基极偏置电阻（介绍电路里的对称性，告知电路的分布原理，还有结合实际安装的美观等）。
4、VT 三极管
三极管是本电路的核心器件，本电路的三极管属于NPN型，并处于放大工作区（复习以前三级管知识，提问本节课所用的三极管是工作在什么区，提出电路核心器件，学会看电路的元器件的类型和参数）
5、Rc 集电极电阻
电路的命名关系，与器件的关联性。工作状态。
6、Re 射极电阻
可根据相同性原理，与集电极电阻作用意义相同，分压偏置。
7、C2 旁路电容
电容所体现作用，是为了去除高频干扰
8、C3 输出电容
利用通交隔直，输出电容就是为了隔除直流成分，使输出的更为纯净的交流信号。
9、RL负载电阻
实际的时候我们在实操课里已经用喇叭代替了，使放大后的信号更加直接体现出来。（借助生活的例子，结合放大，还有电路元件的用法和器件的特性，结合起来，解说完各个器件，使同学们知道和了解分压式射级偏置放大电路的组成。举例子：提问学生，看看能不能说出器件的作用和功能，）
概述电路名称：由Rb1和Rb2组成上下偏置电阻，形成分压，三极管处于放大偏置，输入回路与输出回路的公共路为射极，故名射极或共射放大，因此分压式射级偏置放大电路。
总结回顾：
本节课所说的内容，电阻的分压作用，电容的隔直作用和去高频干扰，三极管处于放大区，输入回路与输出回路的公共一个射极，从而形成了分压式射级偏置电路，或单管共射放大电路。（扩展部分：同学们，学习了分压式射极偏置放大电路，以后的学会看懂电路，会区分电路里的核心部件，往往是核心部件决定其功能，例如我们做过的声控，电源，闪光灯，包括我们的放大电路，都体现出了，所以一定要学会举一反三，在以后的工作和维修当中将会用到的）
布置作业。把书本上75页的电路图画到作业上。
