滚动导轨副
是我公司生产的主要产品之一，经多年研究开发，现已形成GGB、GGC、GGE、GGF、GGY、GZV等系列，由于它具有诸多特殊的优点，已被数控机床及许多机电一体化专业生产单位和自动化生产线制造单位所应用和关注。
一、结构（GGB型）

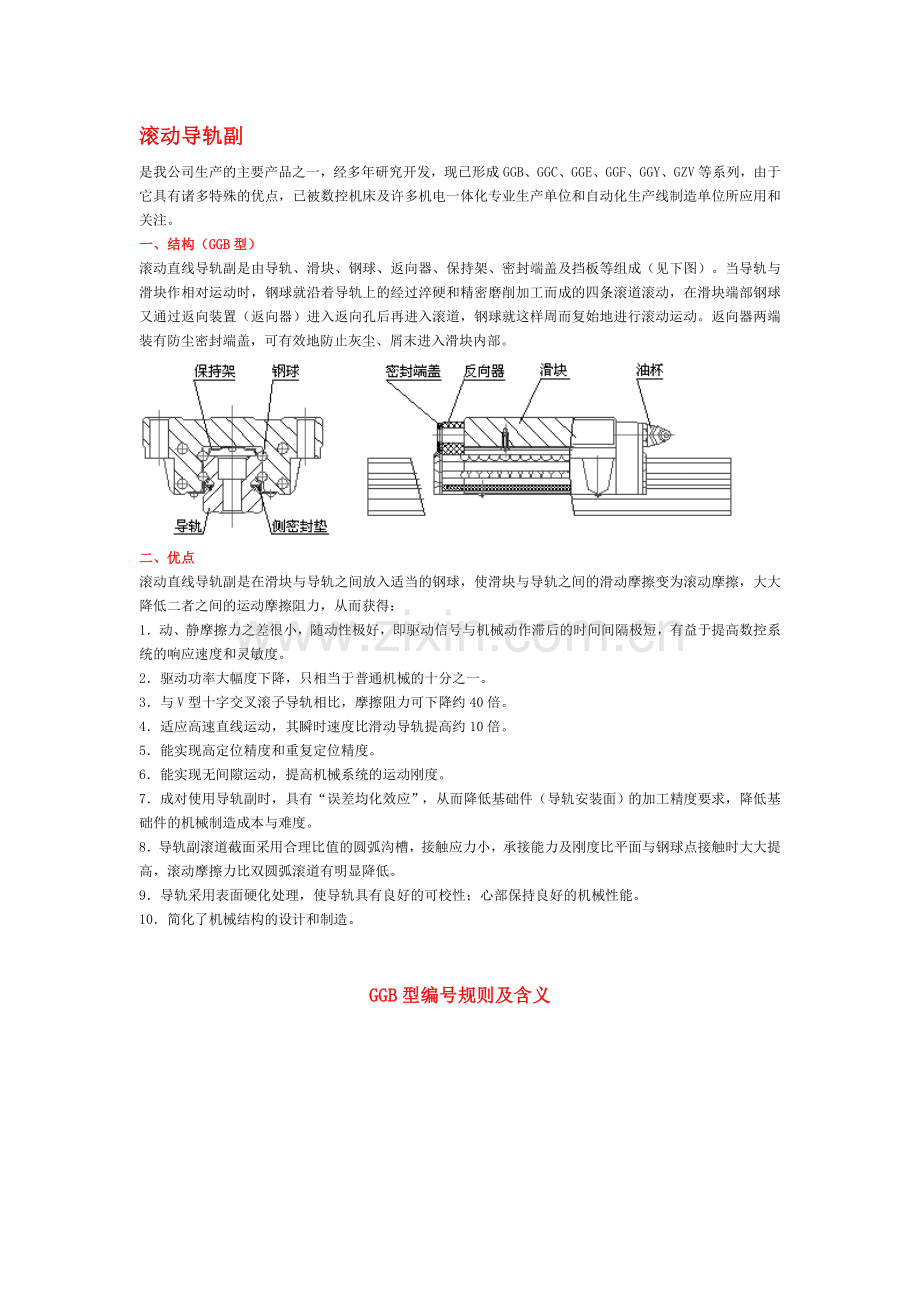

滚动直线导轨副是由导轨、滑块、钢球、返向器、保持架、密封端盖及挡板等组成（见下图）。当导轨与滑块作相对运动时，钢球就沿着导轨上的经过淬硬和精密磨削加工而成的四条滚道滚动，在滑块端部钢球又通过返向装置（返向器）进入返向孔后再进入滚道，钢球就这样周而复始地进行滚动运动。返向器两端装有防尘密封端盖，可有效地防止灰尘、屑末进入滑块内部。

二、优点
滚动直线导轨副是在滑块与导轨之间放入适当的钢球，使滑块与导轨之间的滑动摩擦变为滚动摩擦，大大降低二者之间的运动摩擦阻力，从而获得：
1．动、静摩擦力之差很小，随动性极好，即驱动信号与机械动作滞后的时间间隔极短，有益于提高数控系统的响应速度和灵敏度。
2．驱动功率大幅度下降，只相当于普通机械的十分之一。
3．与V型十字交叉滚子导轨相比，摩擦阻力可下降约40倍。
4．适应高速直线运动，其瞬时速度比滑动导轨提高约10倍。
5．能实现高定位精度和重复定位精度。
6．能实现无间隙运动，提高机械系统的运动刚度。
7．成对使用导轨副时，具有“误差均化效应”，从而降低基础件（导轨安装面）的加工精度要求，降低基础件的机械制造成本与难度。
8．导轨副滚道截面采用合理比值的圆弧沟槽，接触应力小，承接能力及刚度比平面与钢球点接触时大大提高，滚动摩擦力比双圆弧滚道有明显降低。
9．导轨采用表面硬化处理，使导轨具有良好的可校性；心部保持良好的机械性能。
10．简化了机械结构的设计和制造。

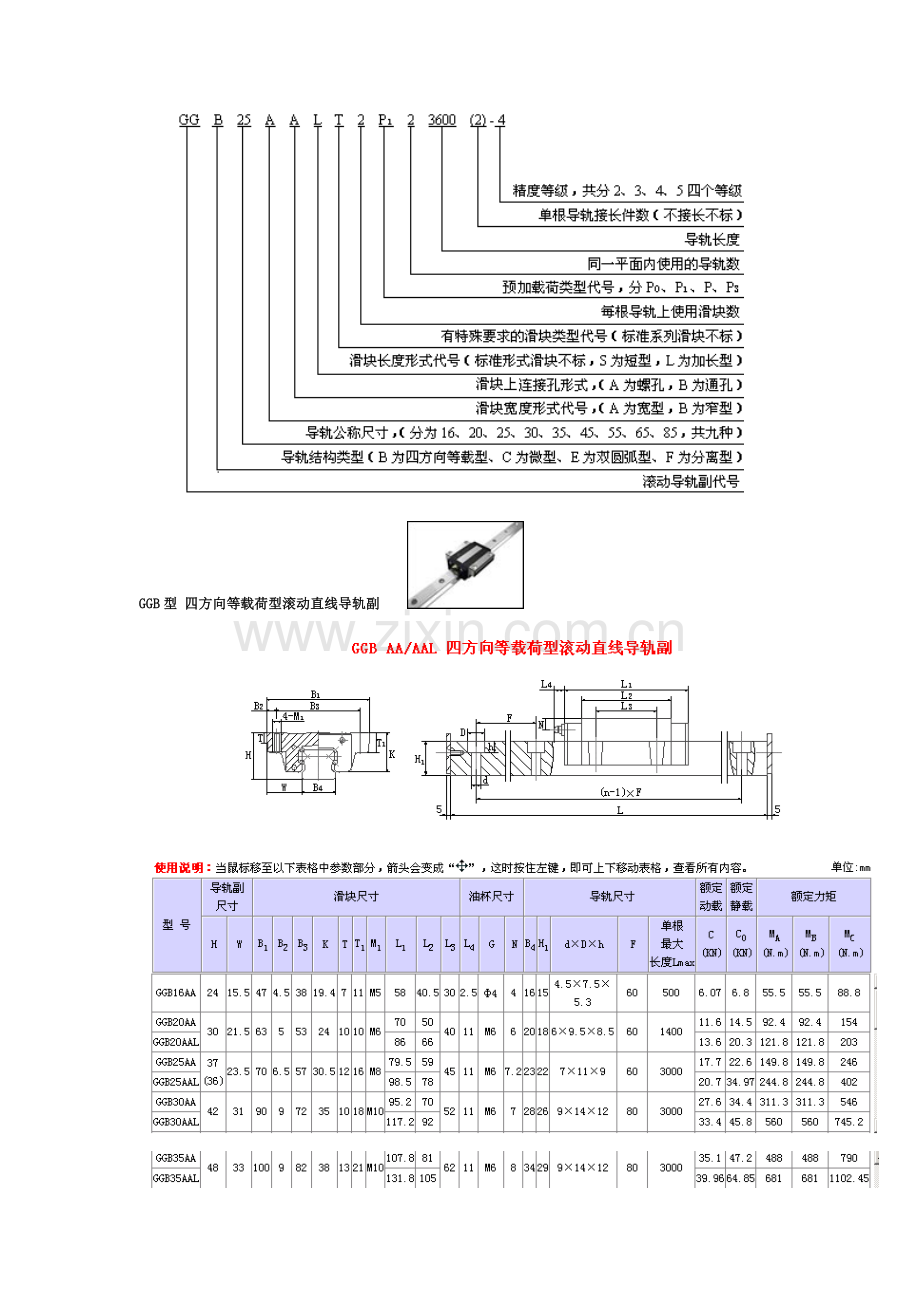

GGB型编号规则及含义

GGB型 四方向等载荷型滚动直线导轨副

GGB16AA
24
15.5
47
4.5
38
19.4
7
11
M5
58
40.5
30
2.5
Φ4
4
16
15
4.5×7.5×5.3
60
500
6.07
6.8
55.5
55.5
88.8
GGB20AA
30
21.5
63
5
53
24
10
10
M6
70
50
40
11
M6
6
20
18
6×9.5×8.5
60
1400
11.6
14.5
92.4
92.4
154
GGB20AAL
86
66
13.6
20.3
121.8
121.8
203
GGB25AA
37
(36)
23.5
70
6.5
57
30.5
12
16
M8
79.5
59
45
11
M6
7.2
23
22
7×11×9
60
3000
17.7
22.6
149.8
149.8
246
GGB25AAL
98.5
78
20.7
34.97
244.8
244.8
402
GGB30AA
42
31
90
9
72
35
10
18
M10
95.2
70
52
11
M6
7
28
26
9×14×12
80
3000
27.6
34.4
311.3
311.3
546
GGB30AAL
117.2
92
33.4
45.8
560
560
745.2
GGB35AA
48
33
100
9
82
38
13
21
M10
107.8
81
62
11
M6
8
34
29
9×14×12
80
3000
35.1
47.2
488
488
790
GGB35AAL
131.8
105
39.96
64.85
681
681
1102.45
GGB45AA
62
(60)
37.5
120
10
100
51
15
25
M12
135
102
80
11
M6
12
45
38
14×20×16
100
(105)
3000
42.5
71
848
848
1448
GGB45AAL
163
130
64.4
102.1
1345.4
1345.4
2247.25
GGB55AA
70
43.5
140
12
116
57
20
29
M14
161
118
95
14
M8×1
12
53
44
16×23×20
120
3000
79.4
101
1547
1547
2580
GGB55AAL
199
156
92.2
142.5
2264.3
2264.3
3776.25
GGB65AA
90
53.5
170
14
142
76
23
37
M16
195
147
110
14
M8×1
12
63
53
18×26×22
150
3000
115
163
3237
3237
4860
GGB65AAL
255
207
148
224.5
4627.5
4627.5
6945.75
GGB85AA
110
65
215
15
185
94
30
55
M20
243.4
179
140
14
M8×1
14
85
65
24×35×28
180
3000
172.2
257.4
6076.4
6076.4
12842
GGB85AAL
300.4
236
202.3
327.6
9946.3
9946.3
15410

GGB16AB
24
15.5
47
4.5
38
19.4
7
11
4.5
58
40.5
30
2.5
Φ4
4
16
15
4.5×7.5×5.3
60
500
6.07
6.8
55.5
55.5
88.8
GGB20AB
30
21.5
63
5
53
24
10
10
7
70
50
40
11
M6
6
20
18
6×9.5×8.5
60
1400
11.6
14.5
92.4
92.4
154
GGB20ABL
86
66
13.6
20.3
121.8
121.8
203
GGB25AB
37
(36)
23.5
70
6.5
57
30.5
12
16
7
79.5
59
45
11
M6
7.2
23
22
7×11×9
60
3000
17.7
22.6
149.8
149.8
246
GGB25ABL
98.5
78
20.7
34.97
244.8
244.8
402
GGB30AB
42
31
90
9
72
35
10
18
9
95.2
70
52
11
M6
7
28
26
9×14×12
80
3000
27.6
34.4
311.3
311.3
546
GGB30ABL
117.2
92
33.4
45.8
560
560
745.2
GGB35AB
48
33
100
9
82
38
13
21
11
107.8
81
62
11
M6
8
34
29
9×14×12
80
3000
35.1
47.2
488
488
790
GGB35ABL
131.8
105
39.96
64.85
681
681
1102.45
GGB45AB
62
(60)
37.5
120
10
100
51
15
25
13
135
102
80
11
M6
12
45
38
14×20×16
100
(105)
3000
42.5
71
848
848
1448
GGB45ABL
163
130
64.4
102.1
1345.4
1345.4
2247.25
GGB55AB
70
43.5
140
12
116
57
20
29
14
161
118
95
14
M8×1
12
53
44
16×23×20
120
3000
79.4
101
1547
1547
2580
GGB55ABL
199
156
92.2
142.5
2264.3
2264.3
3776.25
GGB65AB
90
53.5
170
14
142
76
23
37
16
195
147
110
14
M8×1
12
63
53
18×26×22
150
3000
115
163
3237
3237
4860
GGB65ABL
255
207
148
224.5
4627.5
4627.5
6945.75
GGB85AB
110
65
215
15
185
94
30
55
18
243.4
179
140
14
M8×1
14
85
65
24×35×28
180
3000
172.2
257.4
6076.4
6076.4
12842
GGB85ABL
300.4
236
202.3
327.6
9946.3
9946.3
15410

GGB16BA
28
9
34
4
26
23.4
6
M4×5.0
58
40.5
26
2.5
Φ4
9
16
15
4.5×7.5×5.3
60
500
6.07
6.8
55.5
55.5
88.8
GGB20BA
30
12
44
6
32
24
8
M5×5
70
50
36
11
M6
5
20
18
6×9.5×8.5
60
1400
11.6
14.5
92.4
92.4
154
GGB20BAL
86
66
50
13.6
20.3
121.8
121.8
203
GGB25BA
40
12.5
48
6.5
35
33.1
8
M6×8
79.5
59
35
11
M6
10.2
23
22
7×11×9
60
3000
17.7
22.6
149.8
149.8
246
GGB25BAL
98.5
78
50
20.7
34.97
244.8
244.8
402
GGB30BA
45
16
60
10
40
38
8
M8×10
95.2
70
40
11
M6
10
28
26
9×14×12
80
3000
27.6
34.4
311.3
311.3
546
GGB30BAL
117.2
92
60
33.4
45.8
560
560
745.2
GGB35BA
55
18
70
10
50
47
10
M8×12
107.8
81
50
11
M6
17
34
29
9×14×12
80
3000
35.1
47.2
488
488
790
GGB35BAL
131.8
105
72
39.96
64.85
681
681
1102.45
GGB45BA
70
20.5
86
13
60
60
15
M10×16
135
102
60
11
M6
21
45
38
14×20×16
100
(105)
3000
42.5
71
848
848
1448
GGB45BAL
163
130
80
64.4
102.1
1345.4
1345.4
2247.25
GGB55BA
80
23.5
100
12.5
75
67
18
M12×18
161
118
75
14
M8×1
22
53
44
16×23×20
120
3000
79.4
101
1547
1547
2580
GGB55BAL
199
156
95
92.2
142.5
2264.3
2264.3
3776.25
GGB65BA
90
31.5
126
25
76
76
23
M16×16
195
147
70
14
M8×1
12
63
53
18×26×22
150
3000
115
163
3237
3237
4860
GGB65BAL
255
207
120
148
224.5
4627.5
4627.5
6945.75
GGB85BA
110
39
163
31.5
100
94
30
M18×25
243.4
179
80
14
M8×1
14
85
65
24×35×28
180
3000
172.2
257.4
6076.4
6076.4
12842
GGB85BAL
300.4
236
140
202.3
327.6
9946.3
9946.3
15410

GGC型 微型滚动直线导轨副

GGC型编号规则及含义

GGE型 双圆弧型滚动直线导轨副

GGE型编号规则及含义

GGF型 分离型滚动直线导轨副

2003-2004 © 中国·南京工艺装备制造有限公司 苏ICP备05018925号
地址:中国·南京市莫愁路329号  邮编:210004
销售热线 {电话:[phone]}
客户服务中心 {电话:[phone],  传真:[phone]}
技术咨询专线 {电话:[phone]  传真:[phone]}
数控技术咨询专线 {电话:[phone]}
品管 {电话:[phone]}
E-mail:jm@

2、导轨副联结基准面的结构形式

BRH-A/AL型直线导轨

产品名称
BRH-A/AL型直线导轨
产品型号
ABBA::法兰型 BRH-A/AL型直线导轨
行业应用

产品特点
   内建式免润滑系统.四方向等负载设计.运行顺畅新型钢珠循环方式.
   高刚性-四排珠45度角接触.世界标准规格尺寸.
   高精度、低摩擦系数、低维修成本.高移动速度、低噪音.
   全密封式油封.可互换设计.绿色环保产品.
   圆法兰标准型直线导轨，有法兰螺纹型。
各项参数


型号
组合尺寸（mm)
滑座尺寸（mm）
滑块尺寸（mm）
H
W
W2
E
L
BXJ
MQXl
L1
油孔
T1
N
W1
H1
F
dxDxh
BRH15A
24
47
16
4.6
66
38X30
M5X8
40
φ3
4.3
5
15
14
60
4.5x7.5x5.3
BRH20A
30
63
21.5
5
77.8
53X40
M5X9
48.8
M6X1
4.3
5
20
18
60
6x9.5x8.5
BRH20AL
92.4
63.4
4.3
BRH25A
36
70
23.5
7
88
57X45
M8X12
57
M6X1
4.3
5
23
22
60
7x11x9
BRH25AL
110.1
79.1
4.3
BRH30A
42
90
31
9
109
72X52
M10X12
72
M6X1
4.3
7
28
26
80
9x14x12
BRH30AL
131.3
94.3
4.3
BRH35A
8
100
33
9.5
119
82X62
M10X13
80
M6X1
4.3
8
34
29
80
9x14x12
BRH35AL
144.8
105.8
4.3
BRH45A
60
120
37.5
14
148.2
100X80
M12X15
105
M6X1
4.3
10
45
38
105
14x20x17
BRH45AL
173
129.8
4.3
BRH55A
70
140
46.5
15
170
116X95
M14X20
121
M6X1
4.3
11
53
44
120
16x23x20
BRH55AL
205.1
156.1
4.3

型号
参考资料
基本荷重(Kgf)
容许静力矩(Kgf*m)
重量
Lmax
G
动额定负荷(G)
静额定负荷(G)
Mx
My
Mz
滑块(kgf)
滑轨(kgf/m)
BRH15A
4000
20
850
1650
10
8
8
0.19
1.4
BRH20A
4000
20
1450
2560
22
18
18
0.4
2.6
BRH20AL
1900
3330
28.6
23.4
23.4
0.52
BRH25A
4000
20
2140
4000
36
32
31
0.57
3.6
BRH25AL
2996
5600
50.4
44.8
43.4
0.72
BRH30A
4000
20
2980
5490
60
50
49
1.1
5.2
BRH30AL
3900
7190
78.5
65
65
1.4
BRH35A
4000
20
3960
7010
96
75
73
1.6
7.2
BRH35AL
5230
9270
125
95
95
2
BRH45A
4000
20
6740
12100
216
170
168
2.7
12.3
BRH45AL
8330
14950
267
210
210
3.6
BRH55A
4000
20
9940
17100
367
293
288
5
16.9
BRH55AL
12820
22060
473
380
375
6.4

BRH-B/BL型直线导轨

产品名称
BRH-B/BL型直线导轨
产品型号
 ABBA::无法兰型 BRH-B/BL型直线导轨
行业应用

产品特点
   内建式免润滑系统.四方向等负载设计.运行顺畅新型钢珠循环方式.
   高刚性-四排珠45度角接触.世界标准规格尺寸.
   高精度、低摩擦系数、低维修成本.高移动速度、低噪音.全密封式油封.
   可互换设计.绿色环保产品.圆法兰加长型直线导轨.无法兰螺纹型。
各项参数


型号
组合尺寸（mm)
滑座尺寸（mm）
滑块尺寸（mm）
H
W
W2
E
L
BXJ
MQXl
L1
油孔
T1
N
W1
H1
F
dxDxh
BRH15B
24
34
9.5
4.6
66
26X26
M4X6.4
40
φ3
8.3
5
15
14
60
4.5x7.5x5.3
BRH20B
30
44
12
5
77.8
32X36
M5X8
48.8
M6X1
7
6.5
20
18
60
6X9.5x8.5
BRH20BL
92.4
32X50
63.4
BRH25B
40
48
12.5
7
88
35X35
M6X9.6
57
M6X1
11.8
6.5
23
22
60
7X11x9
BRH25BL
110.1
35X50
79.1
BRH30B
45
60
16
9
109
40X40
M8X12.8
72
M6X1
10
6.5
28
26
80
9X14x12
BRH30BL
131.3
40X60
94.3
BRH35B
55
70
18
9.5
119
50X50
M8X12.8
80
M6X1
15
6.5
34
29
80
9X14x12
BRH35BL
144.8
50X72
105.8
BRH45B
70
86
20.5
14
148.2
60X60
M10X16
105
M8X1
18
13
45
38
105
14X20x17
BRH45BL
173
60X80
129.8
BRH55B
80
100
23.5
15
170
75X75
M12X19
121
M8X1
20
13
53
44
105
16X23x20
BRH55BL
205.1
75X95
156.1

型号
参考资料
基本荷重(kgf)
容许静力矩(kgf*m)
重量
Lmax
G
动额定负荷(G)
静额定负荷(G)
Mx
My
Mz
滑块(kgf)
滑块(kgf/m)
BRH15B
4000
20
850
1650
10
8
8
0.21
1.4
BRH20B
4000
20
1450
2560
22
18
18
0.31
2.6
BRH20BL
1900
3330
28.6
23.4
23.4
0.47
BRH25B
4000
20
2140
4000
36
32
31
0.45
3.6
BRH25BL
2996
5600
50.4
44.8
43.4
0.56
BRH30B
4000
20
2980
5490
60
50
49
0.91
5.2
BRH30BL
3900
7190
78.5
65
65
1.2
BRH35B
4000
20
3960
7010
96
75
73
1.5
7.2
BRH35BL
5230
9270
125
95
95
1.9
BRH45B
4000
22.5
6740
12100
216
170
168
2.3
12.3
BRH45BL
8330
14950
267
210
210
2.8
BRH55B
4000
30
9940
17100
367
293
288
3.9
16.9
BRH55BL
12820
22060
473
380
375
5

BRH-C/CL型直线导轨

产品名称
BRH-C/CL型直线导轨
产品型号
ABBA::光孔法兰型 BRH-C/CL型直线导轨
行业应用

产品特点
   BRH-C/CL型法兰光孔型直线导轨
   内建式免润滑系统.四方向等负载设计.运行顺畅新型钢珠循环方式.
   高刚性-四排珠45度角接触.世界标准规格尺寸.
   高精度、低摩擦系数、低维修成本.高移动速度、低噪音.
   全密封式油封.可互换设计.绿色环保产品.
各项参数


型号
组合尺寸（mm)
滑座尺寸（mm）
滑块尺寸（mm）
H
W
W2
E
L
BXJ
ØQXl
L1
油孔
T1
N
W1
H1
F
dxDxh
BRH15C
24
47
16
4.6
66
38X30
Ø5X8
40
φ3
4.3
5
15
14
60
4.5x7.5x5.3
BRH20C
30
63
21.5
5
77.8
53X40
Ø6X9
48.8
M6X1
15
6.5
20
18
60
6x9.5x8.5
BRH20CL
92.4
63.4
BRH25C
36
70
23.5
7
88
57X45
Ø7X12
57
M6X1
5
6.5
2
22
60
7x11x9
BRH25CL
110.1
79.1
BRH30C
42
90
31
9
109
72X52
Ø9X12
72
M6X1
7
6.5
28
26
60
9x14x12
BRH30CL
131.3
94.3

型号
参考资料
基本荷重(Kgf)
容许静力矩(Kgf*m)
重量
Lmax
G
动额定负荷(G)
静额定负荷(G)
Mx
My
Mz
滑块(kgf)
滑轨(kgf/m)
BRH15C
4000
20
850
1650
10
8
8
0.19
1.4
BRH20C
4000
20
1450
2560
22
18
18
0.4
2.6
BRH20CL
1900
3330
28.6
23.4
23.4
0.52
BRH25C
4000
20
2140
4000
36
32
31
0.57
3.6
BRH25CL
2996
5600
50.4
44.8
43.4
0.72
BRH30C
4000
20
2980
5490
60
50
49
1.1
5.2
BRH30CL
3900
7190
78.5
65
65
1.4

产品名称
BRS-B/BS型直线导轨
产品型号
ABBA::低组装型 BRS-B/BS型直线导轨
行业应用

产品特点
    内建式免润滑系统.四方向等负载设计.
    运行顺畅新型钢珠循环方式.高刚性-四排珠45度角接触.
    世界标准规格尺寸.高精度、低摩擦系数、低维修成本.
    高移动速度、低噪音.全密封式油封.
    可互换设计.绿色环保产品.
各项参数


型号
组合尺寸（mm)
滑座尺寸（mm）
滑块尺寸（mm）
H
W
W2
E
L
BXJ
MQXl
L1
油孔
T1
N
W1
H1
F
dxDxh
BRS15B
24
34
9.5
4.6
66
26X26
M4X5.6
40
ø3
4.3
5
15
14
60
4.5x7.5x5.3
BRS15BS
47.6
26X-
21.6
BRS20B
28
42
11
5
77.8
32X32
M5X7
48.8
M6X1
5
6.5
20
18
60
6x9.5x8.5
BRS20BS
58
32X-
28
BRS25B
33
48
12.5
7
88
35X35
M6X8.4
57
M6X1
4.8
6.5
23
22
60
7x11x9
BRS25BS
62.5
35X-
31.5
BRS25BL
110.1
35X50
79.1
BRS30B
42
60
16
9
109
40X40
M8X11.2
72
M6X1
7
6.5
28
26
80
9x14x12
BRS30BS
75.6
40X-
38.6
BRS30BL
131.3
40X60
94.3
BRS35B
48
70
18
9.5
119
50X50
M8X11.2
80
M6X1
8
6.5
34
29
80
9x14x12
BRS35BS
84.7
50X-
45.7
BRS35BL
144.8
50X72
105.8
BRS45B
60
86
20.5
14
148.2
60X60
M10X14
105
M8X1
8.5
13
45
38
105
14x20x17
BRS45BL
173
60X80
129.8
BRS55B
65
100
23.5
15
170
75X75
M12X15
121
M8X1
8
13
53
44
120
16x23x20
BRS55BL
205.1
75X95
156.1

型号
参考资料
基本荷重(kgf)
容许静力矩(kgf*m)
重量
Lmax
G
动额定负荷(G)
静额定负荷(G)
Mx
My
Mz
滑块(kgf)
滑块(kgf/m)
BRS15B
4000
20
850
1650
10
8
8
0.17
1.4
BRS15BS
510
950
6
4.8
4.8
0.1
BRS20B
4000
20
1450
2560
22
18
18
0.26
2.6
BRS20BS
830
1470
12.6
10.3
10.3
0.17
BRS25B
4000
20
2140
4000
36
32
31
0.38
3.6
BRS25BS
1190
2230
20
17.5
17.2
0.21
BRS25BL
2996
5600
50.4
44.8
43.4
0.53
BRS30B
4000
20
2980
5490
60
50
49
0.81
5.2
BRS30BS
1595
2940
32
27
27
0.48
BRS30BL
3900
7190
78.5
65
65
1.06
BRS35B
4000
20
3960
7010
96
75
73
1.2
7.2
BRS35BS
2260
4000
54.5
42.5
41.5
0.8
BRS35BL
5230
9270
125
95
95
1.6
BRS45B
4000
22.5
6740
12100
216
170
168
2.1
12.3
BRS45BL
8330
14950
267
210
210
2.6
BRS55B
4000
30
9940
17100
367
293
288
3.6
16.9
BRS55BL
12820
22060
473
380
375
4.6

HGH-CA/HA型直线导轨

产品名称
HGH-CA/HA型直线导轨
产品型号
HIWIN:HGH-CA/HA型直线导轨
行业应用
机械加工中心\精密加工机\自动化装置\重型切削机床\运输设备\大理石切割机\量测仪器\磨床等
产品特点
HIWIN四列式超重负荷HG系列直线导轨
HG系列线性滑轨为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨，相较于其它之线性滑轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN 四列式超重负荷线性滑轨，即为基于此理念开发之产品.
各项参数


型号
组件尺寸(mm)
滑块尺寸 (mm)
导轨尺寸 (mm)

H
H1
N
W
B
B1
C
L1
L
G
M×ι
T
H2
 H3
WR
HR
D
h
d
P
E
HGH15CA
28
3.5
9.5
34
26
4
26
38.8
60.8
5.3
M4×5
6
9.5
14.5
15
15
7.5
5.3
4.5
60
20
HGH20CA
HGH20HA
30
4.6
12
44
32
6
36
50.5
75.6
12
M5×6
8
6
7
20
17.5
9.5
8.5
6
60
20
50
65.2
90.3
HGH25CA
HGH25HA
40
5.5
12.5
48
35
6.5
35
58
83
12
M6×8
8
10
13
23
22
11
9
7
60
20
50
78.6
103.6
HGH30CA
HGH30HA
45
6
16
60
40
10
40
70
97.4
12
M8×10
8.5
9.5
13.8
28
26
14
12
9
80
20
60
93
120.4
HGH35CA
HGH35HA
55
7.5
18
70
50
10
50
80
112.4
12
M8×12
10.2
16
19.6
34
29
14
12
9
80
20
72
105.8
138.2
HGH45CA
HGH45HA
70
9.5
20.5
86
60
13
60
97
138
12.9
M10×17
16
18.5
30.5
45
38
20
17
14
105
22.5
80
128.8
169.8
HGH55CA
HGH55HA
80
13
23.5
100
75
12.5
75
117.7
165.7
12.9
M12×18
17.5
22
29
53
44
23
20
16
120
30
95
155.8
203.8
HGH65CA
HGH65HA
90
15
31.5
126
76
25
70
146.7
200.7
12.9
M16×20
25
15
15
63
53
26
22
18
150
35
120
206.2
260.2
1㎏f=9.81N
型号
安装螺钉
(mm)
动载荷
C(kN)
静载荷
Co (kN)
静态额定力矩
重量
MR kN-m
MP kM-m
MY kM-m
滑块
kg
轨道
