高速护栏清洗机主要技术资料X.doc

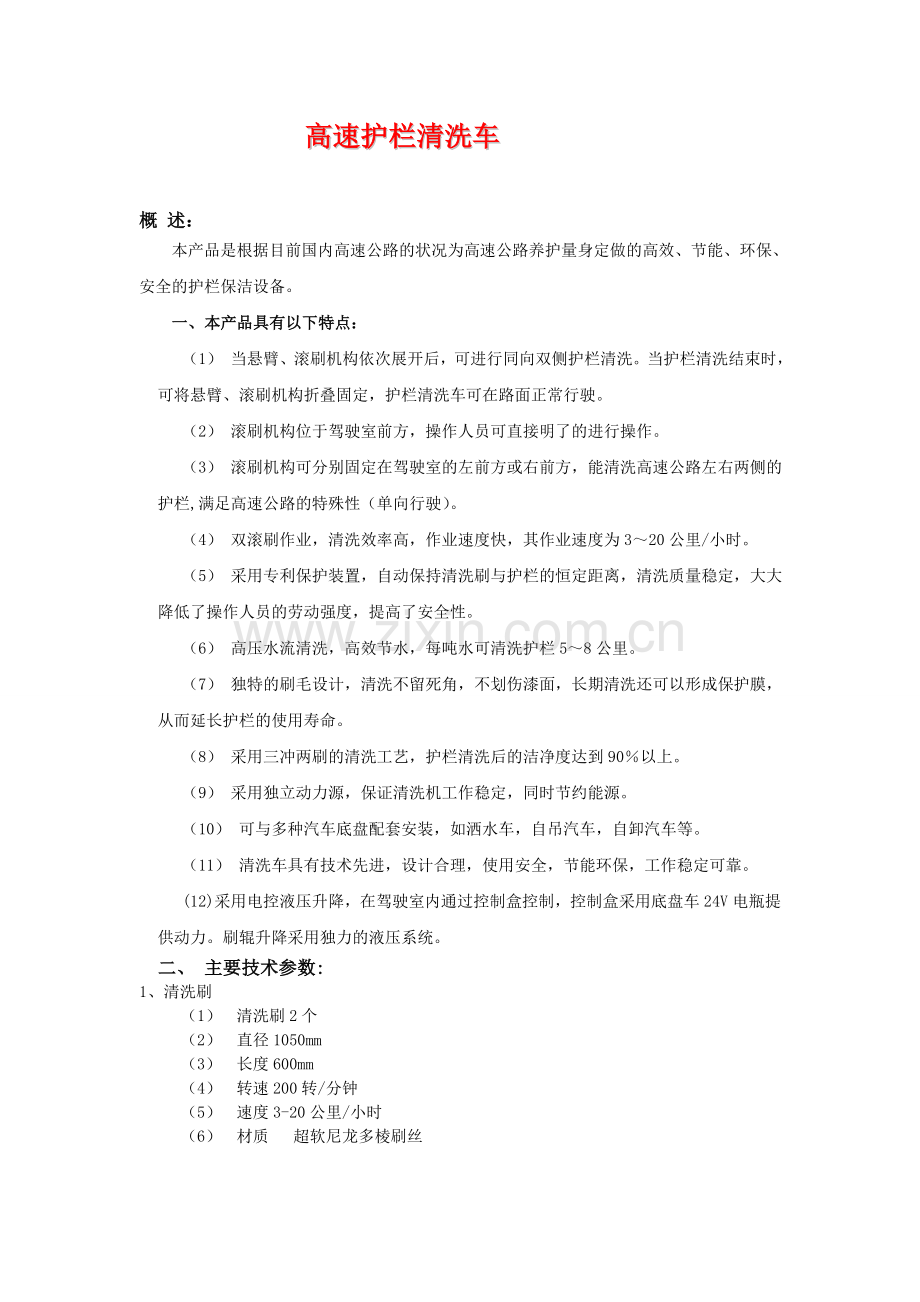

高速护栏清洗车

概 述：
本产品是根据目前国内高速公路的状况为高速公路养护量身定做的高效、节能、环保、安全的护栏保洁设备。
一、本产品具有以下特点：
（1） 当悬臂、滚刷机构依次展开后，可进行同向双侧护栏清洗。当护栏清洗结束时，可将悬臂、滚刷机构折叠固定，护栏清洗车可在路面正常行驶。
（2） 滚刷机构位于驾驶室前方，操作人员可直接明了的进行操作。
（3） 滚刷机构可分别固定在驾驶室的左前方或右前方，能清洗高速公路左右两侧的护栏,满足高速公路的特殊性（单向行驶）。
（4） 双滚刷作业，清洗效率高，作业速度快，其作业速度为3～20公里/小时。
（5） 采用专利保护装置，自动保持清洗刷与护栏的恒定距离，清洗质量稳定，大大降低了操作人员的劳动强度，提高了安全性。
（6） 高压水流清洗，高效节水，每吨水可清洗护栏5～8公里。
（7） 独特的刷毛设计，清洗不留死角，不划伤漆面，长期清洗还可以形成保护膜，从而延长护栏的使用寿命。
（8） 采用三冲两刷的清洗工艺，护栏清洗后的洁净度达到90％以上。
（9） 采用独立动力源，保证清洗机工作稳定，同时节约能源。
（10） 可与多种汽车底盘配套安装，如洒水车，自吊汽车，自卸汽车等。
（11） 清洗车具有技术先进，设计合理，使用安全，节能环保，工作稳定可靠。
(12)采用电控液压升降，在驾驶室内通过控制盒控制，控制盒采用底盘车24V电瓶提供动力。刷辊升降采用独力的液压系统。
二、 主要技术参数:
1、清洗刷
（1） 清洗刷2个
（2） 直径1050mm
（3） 长度600mm
（4） 转速200转/分钟
（5） 速度3-20公里/小时
（6） 材质 超软尼龙多棱刷丝

2、 清洗臂
（1）清洗臂旋转范围170
（2）600 mm左右可移度
（3）上下升降范围0-2.5m
（4）最大折臂范围180°
（5）喷水系统
3、水泵流量
4、42 L/M
5、高压水枪：配有10米长耐高压水管
6、清洗作业时，同时三次喷水，第一次喷在需要清洗的护栏钢板上，第二次喷在清洗刷上，刷完后，设备再一次喷水到钢板上进行冲洗
三、动力系统
1、186F柴油发动机 功率：7.6kw
2、永磁发电机组 功率：3 kw
操作方法：正确操作清洗车，可以充分发挥清洗车的效能，减少清洗车零部件的磨损和防止事故发生。对优质、高效、低耗、安全生产有重大作用，使用清洗车必须熟悉操作机构及其功能。
1、清洗车的使用说明

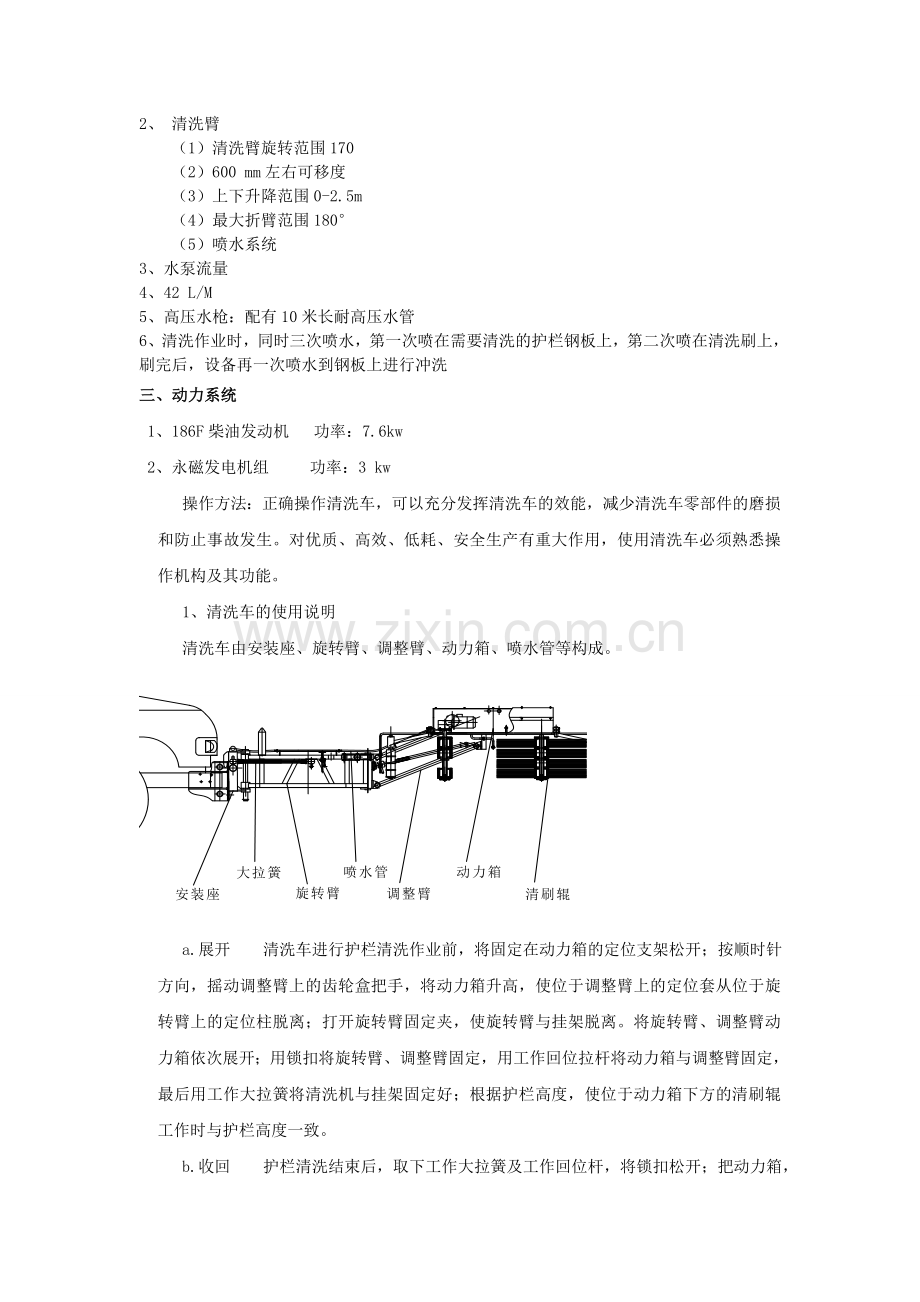

清洗车由安装座、旋转臂、调整臂、动力箱、喷水管等构成。

a. 展开 清洗车进行护栏清洗作业前，将固定在动力箱的定位支架松开；按顺时针方向，摇动调整臂上的齿轮盒把手，将动力箱升高，使位于调整臂上的定位套从位于旋转臂上的定位柱脱离；打开旋转臂固定夹，使旋转臂与挂架脱离。将旋转臂、调整臂动力箱依次展开；用锁扣将旋转臂、调整臂固定，用工作回位拉杆将动力箱与调整臂固定，最后用工作大拉簧将清洗机与挂架固定好；根据护栏高度，使位于动力箱下方的清刷辊工作时与护栏高度一致。
b. 收回 护栏清洗结束后，取下工作大拉簧及工作回位杆，将锁扣松开；把动力箱，调整臂，旋转臂依次折叠，先将旋转臂上的固定夹与挂架侧承相固定，摇动齿轮盒手柄，将调整臂上的定位套落在旋转臂定位柱上，最后用定位支架将动力箱固定。
c. 喷水 供水系统由水箱、高压水泵、高压水管、电磁阀门、喷嘴构成。水泵将水由水箱中泵出并压入高压水管。打开电磁阀开关，高压水进入喷水管并由动力箱下的三个喷嘴喷出，形成扇面雾状水流冲洗高速护栏及清刷辊。
d. 清刷辊 打开电动机开关，启动动力箱内的电动机，经减速机带动清刷辊高速旋转。独特的刷毛设计，将护栏清洗如新。减速机的使用应避免过大的冲击载荷，并保证转动平稳，无卡滞、无松动、无漏油等现象。
2．动力站主要组件说明
动力站包括：风冷柴油发动机、发电机及高压水泵等（请参阅下附图）。

产品图片：
