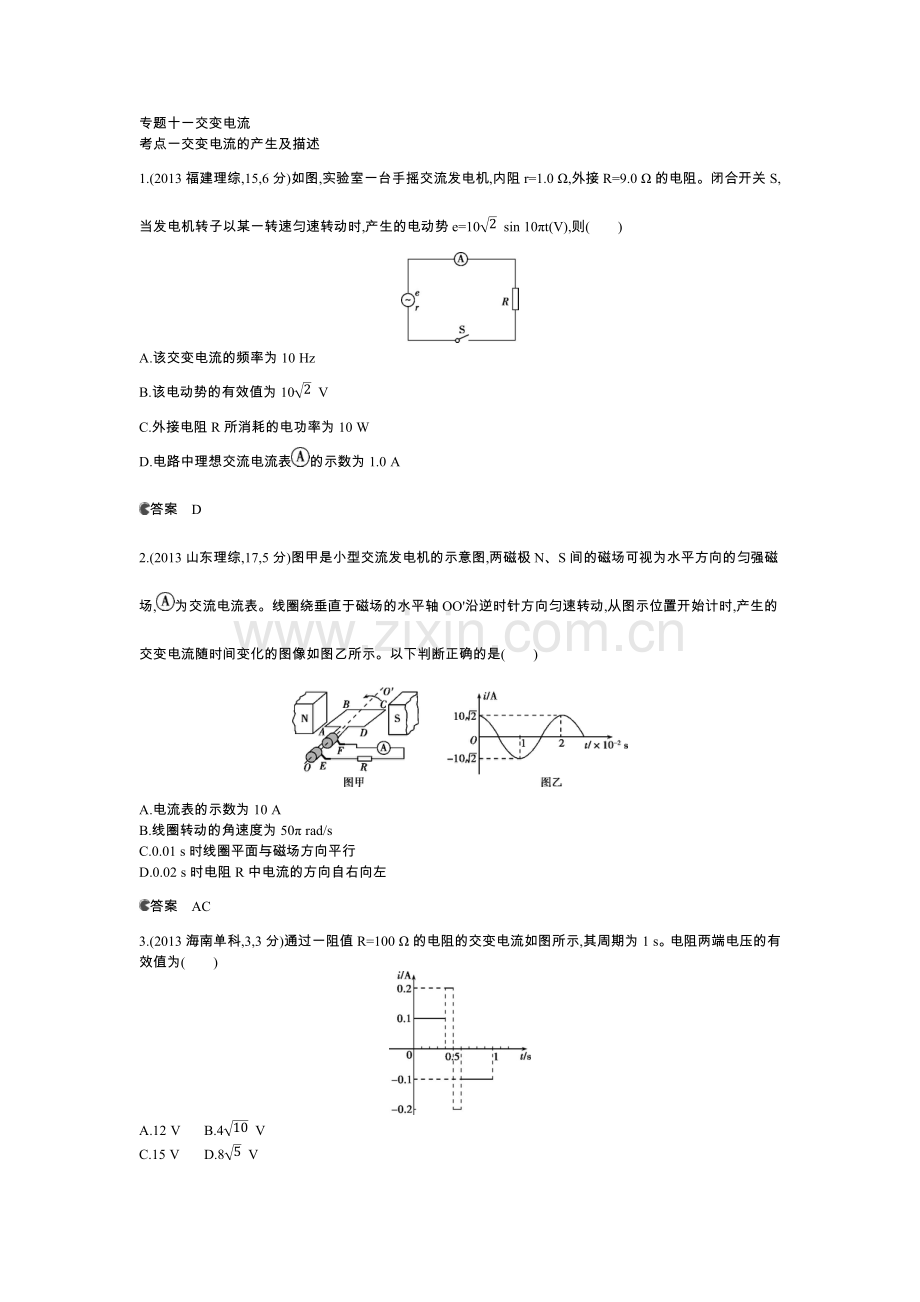

专题十一交变电流
考点一交变电流的产生及描述
1.(2013福建理综,15,6分)如图,实验室一台手摇交流发电机,内阻r=1.0 Ω,外接R=9.0 Ω的电阻。闭合开关S,当发电机转子以某一转速匀速转动时,产生的电动势e=102 sin 10πt(V),则(　　)

A.该交变电流的频率为10 Hz
B.该电动势的有效值为102 V
C.外接电阻R所消耗的电功率为10 W
D.电路中理想交流电流表的示数为1.0 A
答案　D
2.(2013山东理综,17,5分)图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为交流电流表。线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是(　　)

A.电流表的示数为10 A
B.线圈转动的角速度为50π rad/s
C.0.01 s时线圈平面与磁场方向平行
D.0.02 s时电阻R中电流的方向自右向左
答案　AC
3.(2013海南单科,3,3分)通过一阻值R=100 Ω的电阻的交变电流如图所示,其周期为1 s。电阻两端电压的有效值为(　　)

A.12 V B.410 V
C.15 V D.85 V
答案　B

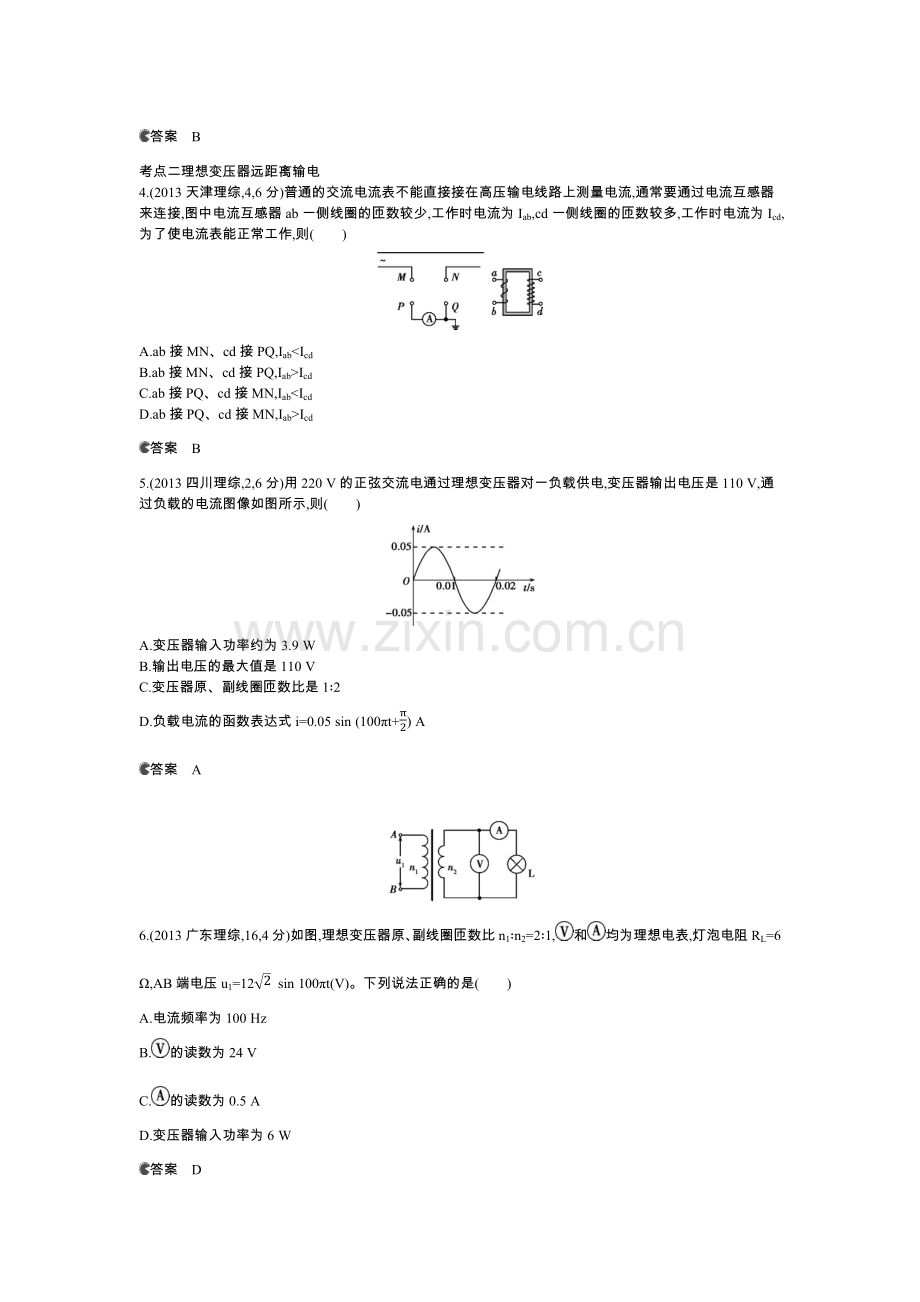

考点二理想变压器远距离输电
4.(2013天津理综,4,6分)普通的交流电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab一侧线圈的匝数较少,工作时电流为Iab,cd一侧线圈的匝数较多,工作时电流为Icd,为了使电流表能正常工作,则(　　)

A.ab接MN、cd接PQ,Iab<Icd
B.ab接MN、cd接PQ,Iab>Icd
C.ab接PQ、cd接MN,Iab<Icd
D.ab接PQ、cd接MN,Iab>Icd
答案　B
5.(2013四川理综,2,6分)用220 V的正弦交流电通过理想变压器对一负载供电,变压器输出电压是110 V,通过负载的电流图像如图所示,则(　　)

A.变压器输入功率约为3.9 W
B.输出电压的最大值是110 V
C.变压器原、副线圈匝数比是1∶2
D.负载电流的函数表达式i=0.05 sin (100πt+π2) A
答案　A

6.(2013广东理综,16,4分)如图,理想变压器原、副线圈匝数比n1∶n2=2∶1,和均为理想电表,灯泡电阻RL=6 Ω,AB端电压u1=122 sin 100πt(V)。下列说法正确的是(　　)
A.电流频率为100 Hz
B.的读数为24 V
C.的读数为0.5 A
D.变压器输入功率为6 W
答案　D
7.(2013江苏单科,8,4分)如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光。要使灯泡变亮,可以采取的方法有(　　)

A.向下滑动P B.增大交流电源的电压
C.增大交流电源的频率 D.减小电容器C的电容
答案　BC
