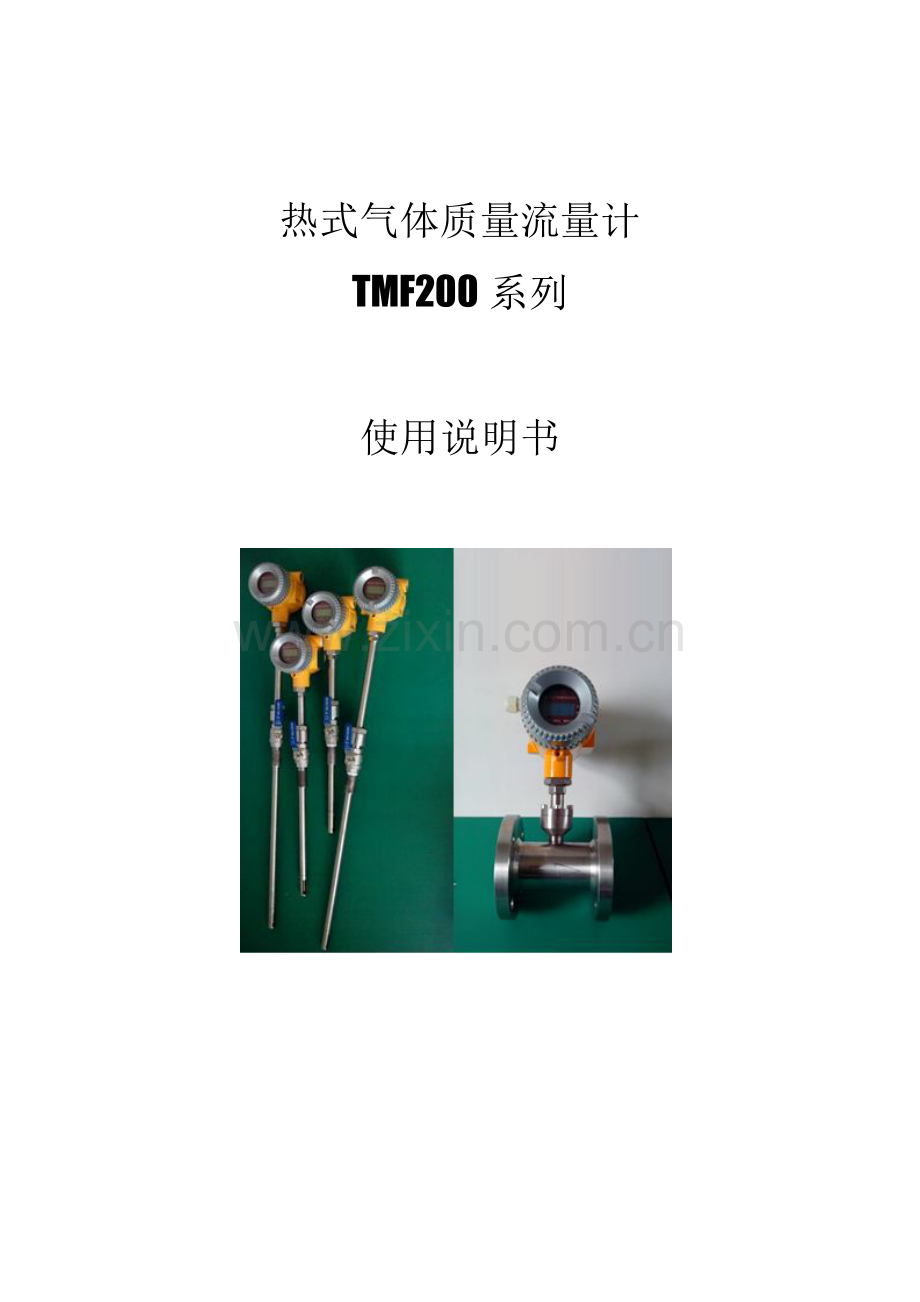

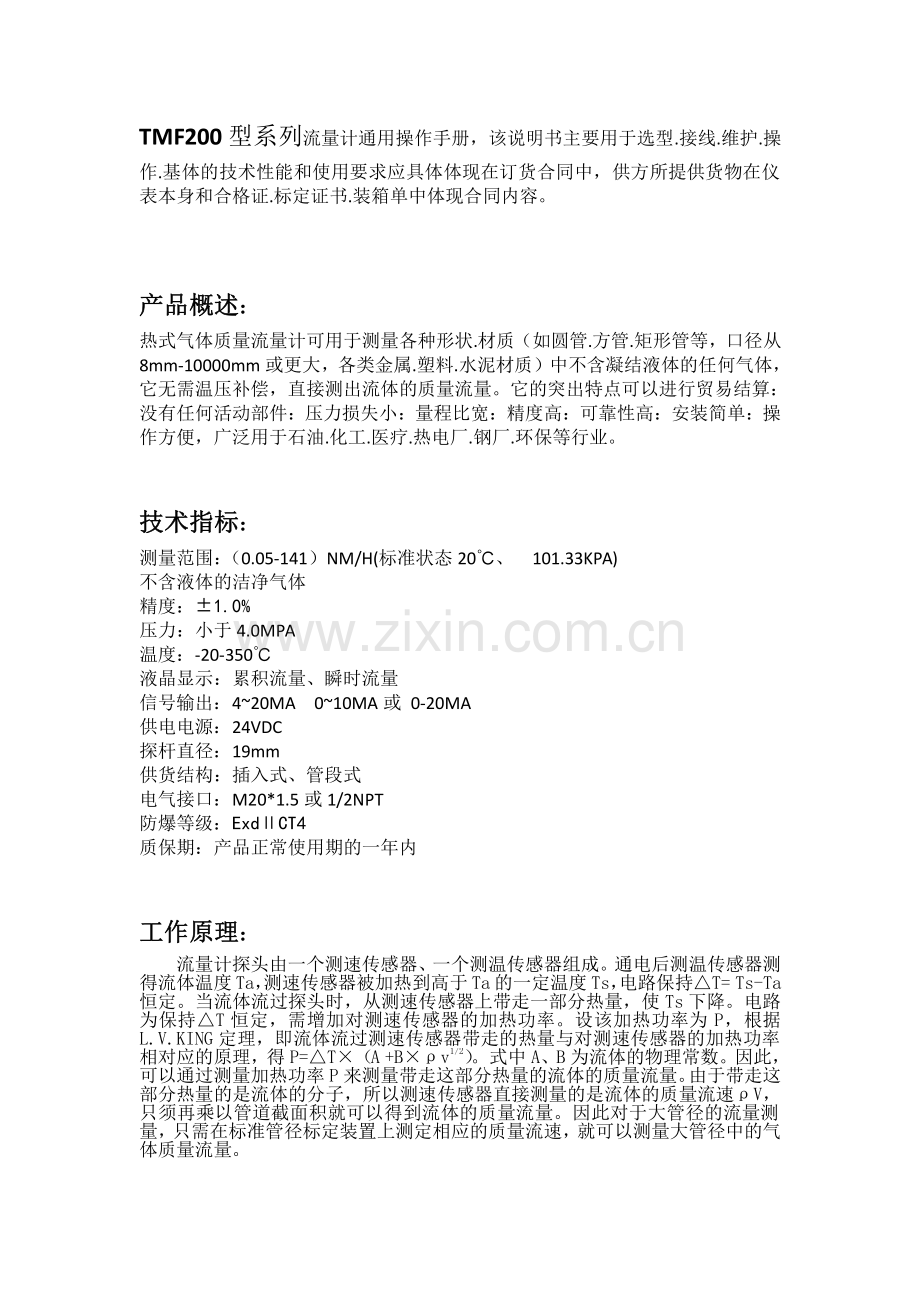

热式气体质量流量计TMF200 系列使用说明书TMF200 型系列流量计通用操作手册，该说明书主要用于选型.接线.维护.操作.基体的技术性能和使用要求应具体体现在订货合同中，供方所提供货物在仪表本身和合格证.标定证书.装箱单中体现合同内容。产品概述产品概述：热式气体质量流量计可用于测量各种形状.材质（如圆管.方管.矩形管等，口径从8mm-10000mm 或更大，各类金属.塑料.水泥材质）中不含凝结液体的任何气体，它无需温压补偿，直接测出流体的质量流量。它的突出特点可以进行贸易结算：没有任何活动部件：压力损失小：量程比宽：精度高：可靠性高：安装简单：操作方便，广泛用于石油.化工.医疗.热电厂.钢厂.环保等行业。技术指标技术指标：测量范围：（0.05-141）NM/H(标准状态 20、101.33KPA)不含液体的洁净气体精度：1.0%压力：小于 4.0MPA温度：-20-350液晶显示：累积流量、瞬时流量信号输出：420MA010MA 或 0-20MA供电电源：24VDC探杆直径：19mm供货结构：插入式、管段式电气接口：M20*1.5 或 1/2NPT防爆等级：ExdCT4质保期：产品正常使用期的一年内工作原理工作原理：流量计探头由一个测速传感器、一个测温传感器组成。通电后测温传感器测得流体温度Ta，测速传感器被加热到高于Ta 的一定温度 Ts，电路保持T=Ts-Ta恒定。当流体流过探头时，从测速传感器上带走一部分热量，使 Ts 下降。电路为保持T 恒定，需增加对测速传感器的加热功率。设该加热功率为 P，根据L.V.KING 定理，即流体流过测速传感器带走的热量与对测速传感器的加热功率相对应的原理，得 P=T（A+Bv1/2）。式中 A、B 为流体的物理常数。因此，可以通过测量加热功率 P 来测量带走这部分热量的流体的质量流量。由于带走这部分热量的是流体的分子，所以测速传感器直接测量的是流体的质量流速V，只须再乘以管道截面积就可以得到流体的质量流量。因此对于大管径的流量测量，只需在标准管径标定装置上测定相应的质量流速，就可以测量大管径中的气体质量流量。产品安装产品安装流量计安装时应让流体对着标志方向即可（短的流量计对着气流方向）。仪表插入深度请向厂家咨询。针对 TMF200 系列流量计建议：在测量大口径时，要把传感器 插到管道内径的 1/4 处。在测量小口径时，要把传感器 插到管道内径的中心处。流量积算仪操作面板流量积算仪操作面板1、电源：24v10%，功耗小于 5vA2、工作环境：070：温度低于 90%R.H3、显示范围瞬时流量 4 位 0-9999，累积流量 8 位 0-99999999.4、测量控制周期：0.2 秒。5、变送输出：4-20MA，负载能力大于 600 欧姆流量积算仪出厂已设定，不许用户设置任何改动。改动请与厂家联系。1、显示窗口，上窗口八位累计下四位瞬时流量2、测量状态下按键 5 秒进入设置菜单（在设置状态下按键 5 秒进入下一组参数或返回）在设置状态下移动修改位3、在测量状态下按键 5 秒累计值清零，在设置状态下增加参数值或改变设置类型/翻页功能4、在设置状态下，减小参数值或改变设置类型5、在设置状态下，启动修改状态或存入修改参数值密码密码 1111 对应菜单参数对应菜单参数标定点 1-8 点为，非线性标定点 9-16 点为，非线性通讯地址出厂设为 1通讯速率：19200、9600、4800、2400，出厂设为 9600模拟输出：4-20MA、0-10MA、0-20MA，出厂设为 4-20MA输出下限：0-9999，一般为 0输出上限：0-9999，可对应量程的任何一段小数点位：个 十 百 千位量程下限：0-9999，出厂设为 0量程上限：0-9999，按用户要求已设置，改动请咨询厂家信号切除：1-25，一般为 1-3线性校正：关闭/开启厂家已设定零点校正：0-9999，厂家已设定量程设定：0.5-1.5，出厂设为 1滤波系数：1-20，一般为 15累计单位：小时/分钟，出厂已设定密码密码 5111 对应的菜单参数对应的菜单参数工程参数：1-10，出厂设定 1量程扩展：1-4，出厂设定 1转换系数：用于介质转换修正，该系数修改应在厂家指导下进行操作。注注：仪表参数菜单在出厂时已经根据客户工况设置完毕，未经厂家允许请勿私自改动否则用户自行承担责任TMF200 系列热式气体质量流量计选型参数表系列热式气体质量流量计选型参数表单位地址邮编联系人电话传真类序项目规格被测气体工艺条件1介质名称：2介质组份组份名称百分比%含量3含油、湿、尘量(%)含油：%含湿：%含尘：%4流量量程最小：单位：Nm3/h常用：最大：5介质温度()最低：常用：最高：6介质压力(KPa)最低：常用：最高：7标准状态下的介质密度Kg/Nm38流量计安装地平均大气压KPa流量计安装条件9管径(备注)外径mm 壁厚mm10管道材质11直管段长度(备注)上游：mm下游：mm12环境温度()13安装位置(备注)(请在内打选取)123456注：测量点离地面距离：m(低于地面为负值)14流 量 计 结构插入式管道式螺纹连接密封组件法兰连接密封组件不断流装置整流装置15管道式与工艺管道的连接法兰螺纹卡套夹持订货要求16供电电源24VDC17输出信号累积流量液晶显示,输出 0-10MA累积流量液晶显示,输出 0-20MA累积流量液晶显示,输出 4-20mA19计量单位Nm3/hNm3/min
