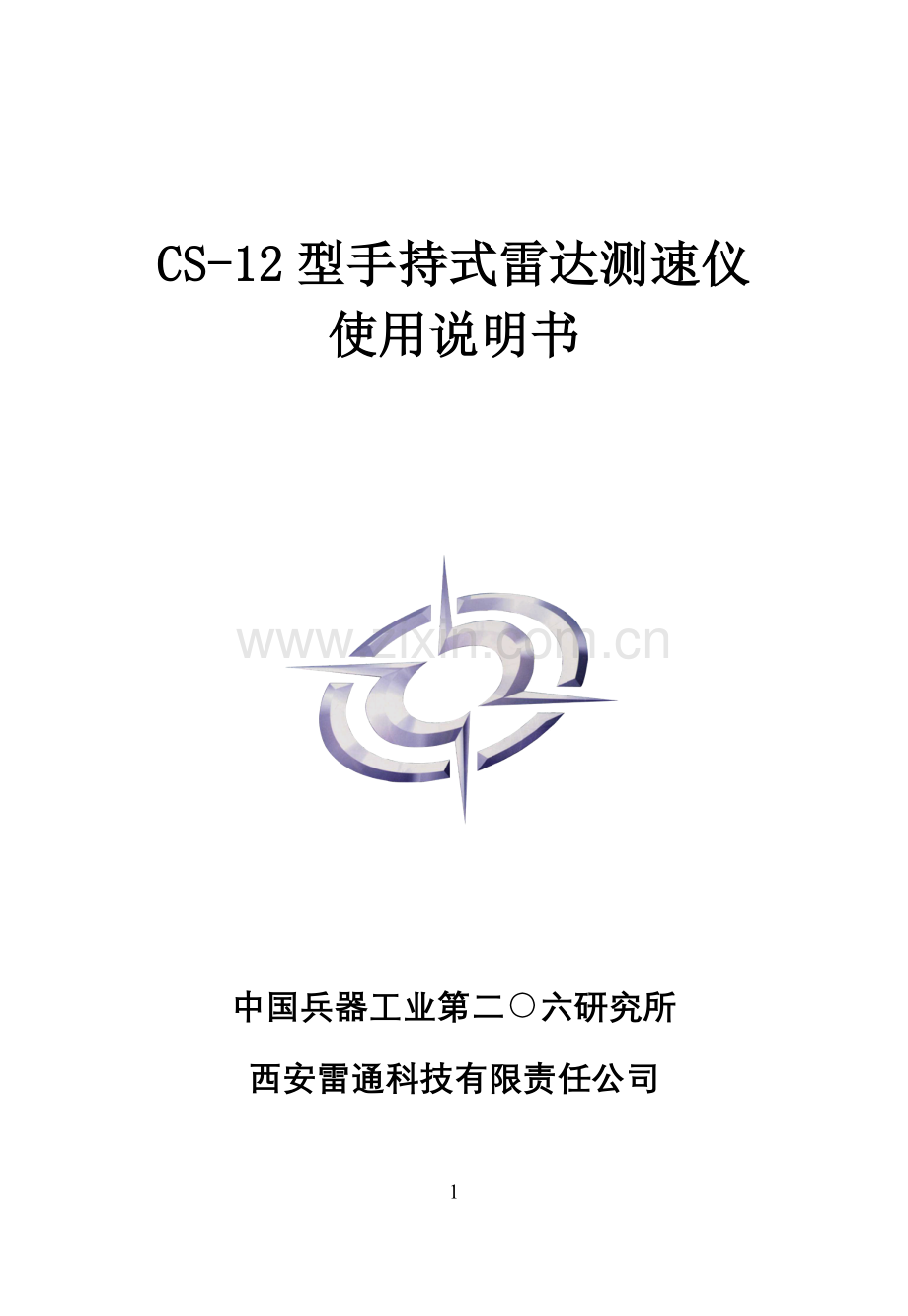

CS-12型手持式雷达测速仪
使用说明书

中国兵器工业第二○六研究所
西安雷通科技有限责任公司

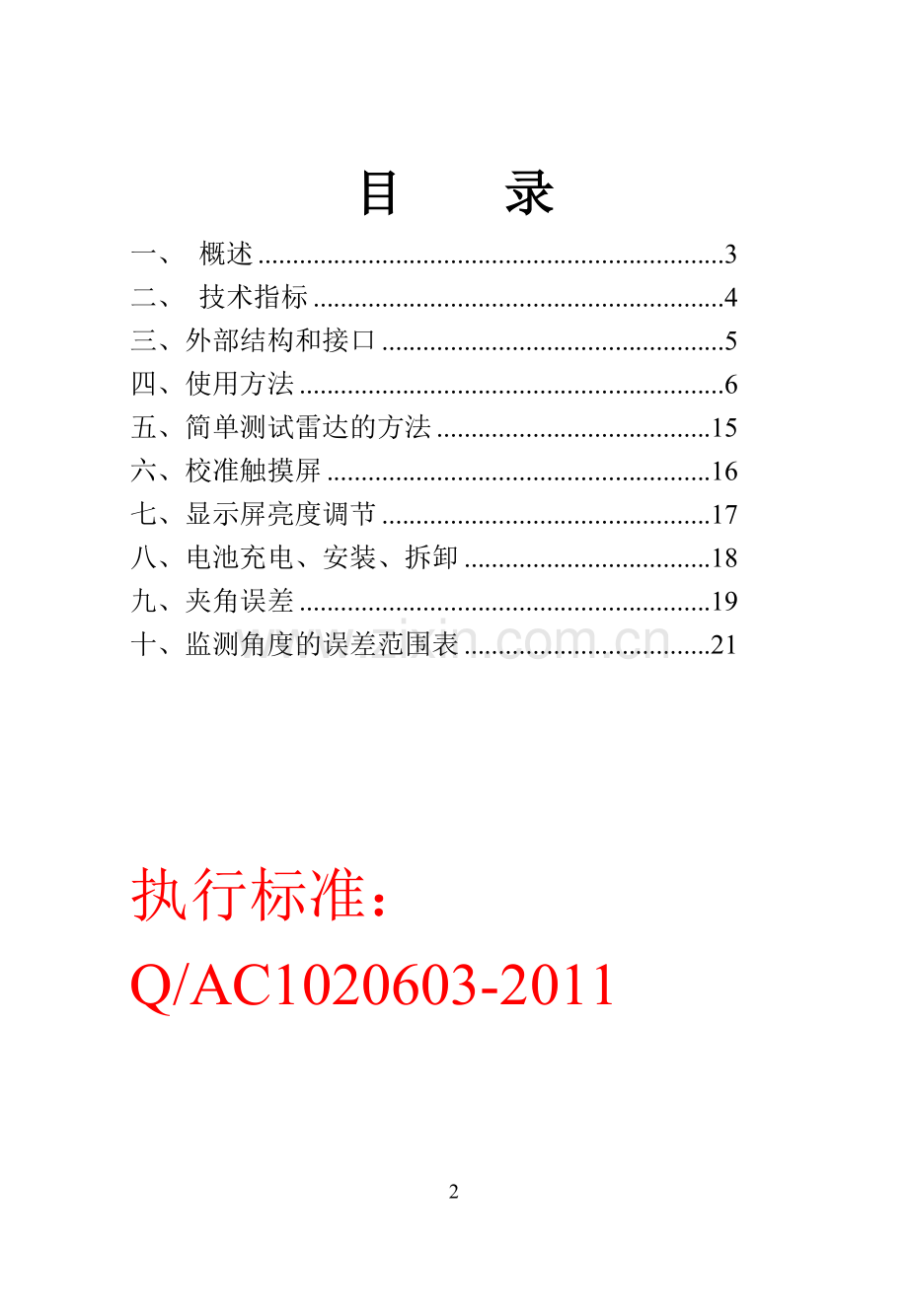

目 录
一、 概述 3
二、 技术指标 4
三、外部结构和接口 5
四、使用方法 6
五、简单测试雷达的方法 15
六、校准触摸屏 16
七、显示屏亮度调节 17
八、电池充电、安装、拆卸 18
九、夹角误差 19
十、监测角度的误差范围表 21

执行标准：
Q/AC1020603-2011

一、 概述
CS12型手持式雷达测速仪（以下简称CS12）可将目标车辆速度值直观显示在彩色LCD屏上，显示屏具有触摸功能，各种操作设置只须在屏上轻轻点击即可完成。CS12体积小，重量轻，便于手持使用，也可以架设在三脚架上使用。CS12有静态和动态两种工作模式，既可在静止状态下使用，也可在行驶中的巡逻车上使用。
CS12工作在静态模式，可设定只测单向行驶车辆，也可设定为双向行驶车辆同测。可以同时测量目标车辆的最强速度值和最快速度值。
CS12工作在动态模式，可以测量巡逻车自身速度值，并可测量目标车辆速度值。
CS12配有外置式微型打印机，可在需要时手动或自动打印测量结果。
CS12有日历时间指示功能，有电池电量指示功能。
二、 技术指标
供电方式：锂聚合物电池组
电压：DC+8.4V
功耗：6W
微波发射频率：24.15GHz±45MHz
微波功率：P0≤10mW
极化方向：线极化
波束宽度：±5°
测速精度：±1Km/h
测速范围：10——300 Km/h
作用距离：小型车辆＞500米
大型车辆＞800米
显示屏：彩色LCD 带触摸3.5寸
重量：1.3Kg
工作温度：-30~+60℃
存贮温度：-40~+60℃
相对湿度：在30℃时，不大于90%
2.LCD显示屏
三、外部结构和接口
1.雷达本体

4．电源开关
5.手柄
3.测速扳扣

1、 雷达本体：测量车辆实际行驶速度
2、 显 示 屏：可显示被测速车辆的速度信息
3、 测速扳扣：可以锁定超速车辆的速度信息
4、 电源开关：长按两秒钟可开/关雷达测速仪
5、 手 柄：内含供电锂电池组
四、使用方法
1、将CS12架设在三脚架上，调整好角度。
2、将打印机用专用电缆与雷达接好（打印机接口在显示屏的右侧），按下电源开关，打开打印机，并装上打印纸。
3、按下CS12显示屏左下方的电源开关，初始化完成后进入主工作界面，如下图所示。

界面顶部显示当前时间、电池电量。
中间显示各个测量值，如最强目标速度值、最快目标速度值、自身速度值等。
底部设有各种功能按钮，如工作模式切换按钮、方向切换按钮、打印按钮等。
各功能按钮说明如下：
【发射/保持】——发射开关换切按钮，可以打开或关闭雷达天线，状态为“发射”时，雷达连续测速；状态为“保持”时，雷达停止测速。
【静态/动态】——测速模式按钮，可以切换雷达工作模式。“静态”是指雷达架设在巡逻车上，而巡逻车未行驶，雷达相对地面是在静止状态工作；“动态”是指雷达架设在巡逻车上，而巡逻车在行驶中，雷达相对地面是在运动状态工作。
【同向/反向/双向】——测速方向切换按钮，可以把雷达设置成只测单向行驶车辆或双向行驶车辆同测。“同向”是指目标车辆行驶方向为远离雷达；“反向”是指目标车辆行驶方向为靠近雷达。
【KPH/MPH】——速度单位转换按钮，可以使雷达测速值在公里和英里之间转换。
【音叉关/音叉开】——音叉测试关开。在“音叉开”的状态下，可以用音叉来模拟目标速度值简单测试仪器正常与否。在实际使用中，应设置为“音叉关”。
【打印】——连接专用微型打印机可以打印测速结果。

4、校准日历时间。
单击界面右上角的【设置】按钮，打开设置页面，在该页面中单击“系统设置”标签。单击【修改时间】按钮，将打开时间设置界面，单击下方的数字，输入新的时间，点击【确定】按钮返回系统设置页面，新设置的时间将生效。

5、设置限速值、测速路段等信息。
单击界面右上角的【设置】按钮，打开设置页面，在该页面中单击“基本设置”标签，将显示一些基本设置的信息。在横线上点击，打开修改编辑页面，可以重新设置修改报警门限值、警员ID、路段信息等。在编辑页面中，点击1处可以进行中英文切换，只有在英文状态下才能输入数字，中文为拼音输入法。输入完成后，可点击2处，确认退出编辑页面。

2

1

6、测速。
静态模式测速：CS12开机默认状态是静态工作模式，如设置在动态模式，可在【动态】按钮处单击，切换到静态模式，单击方向设置按钮，切换到要测的方向（可选择同向、反向或双向），调整测速角度。当有单一目标车辆驶过时，最强目标显示区中将显示所测速度值；当有多个目标车辆行驶过时，在最强目标显示区中显示反射信号最强的目标速度值，在最快目标显示区中显示速度最快的目标速度值。当目标速度值小于限速值时，用黄色显示；当目标速度值大于限速值时，用红色显示，仪器发出“嘀嘀嘀……”的报警声。下图为静态、同向时多目标测速截图。

动态模式测速：单击【静态】按钮，切换到动态模式。单击方向设置按钮，切换到要测的方向（可选择同向或反向），巡逻车的自身速度值将显示在自身显示区，目标车辆的速度值将显示在最强目标显示区。下图为动态、反向时测速截图。

动态模式下有两种工作状态，一种为动态同向，一种为动态反向。在动态同向状态下只能测量与巡逻车行驶方向相同的目标车辆的速度值，在动态反向状态下，只能测量与巡逻车行驶方向相反的目标车辆。
7、锁定。
在最强目标显示区和最快目标显示区下面对应两个锁定按钮，单击【锁定】按钮，在锁定显示区将锁定显示相应的速度值。【锁定】按钮变为【释放】按钮，单击【释放】按钮，可清除锁定值。下图为锁定最快目标速度值的截图。

8、打印。
单击主工作界面右下方的【打印】按钮，将打印测速结果，内容包括限速值、实测值、超速值、测速路段、操作员姓名、时间等。格式如下：
车 牌 号：
限速值 实测值 超速值
７０ ９５ ２５
驾 驶 员：
违法地点：
操 作 员：
2009-09-06 1:53

五、简单测试雷达的方法
将雷达开关打开，进入主工作界面，将工作模式设为“静态”，发射开关设为“发射”，音叉测试设为“音叉开”，测速单位设为“KPH”，然后将音叉在非金属硬物上轻轻敲击一下，再把振动的音叉放在雷达正前方5厘米处，使音叉的双叉指和雷达保持在同一直线上，界面上显示的目标速度值应与该频段音叉上标注的数值相等，误差值在正负1公里内属正常。

5cm
雷达
音叉
音叉测试雷达示意图

六、校准触摸屏
在使用过程中，如发觉触摸屏点击位置不太准，可通过校准功能来改善。单击主工作界面右上角的【设置】按钮，打开设置页面，在该页面中单击“系统设置”标签，单击【触摸屏校正】按钮，进入校准画面。依照提示在屏上点击校准点，一般顺序为左下角，左上角，右上角，右下角，四点校准好后，自动退到系统设置界面。

七、显示屏亮度调节
白天在室外强光环境下，若显示区看得不太清楚，可单击主工作界面右上角的【设置】按钮，打开设置页面，在该页面中单击“系统设置”标签，单击【亮度+】按钮，可适当提高屏的亮度。到了夜晚为了避免屏太亮太刺眼，可单击【亮度—】按钮，降低显示屏的亮度。

八、电池充电、安装、拆卸
当雷达测速仪显示屏上电池电量指示图标变红时，须马上关闭电源，充电或更换电池。
充电 将随产品提供的专用充电器一头插在雷达手柄底部的接口上，另一头插在交流220V的插座上，红灯亮起表示正在充电，红灯变为绿灯表示已充好，一般充电时间为 小时，充好后拔下充电器。

更换电池 将手柄底部的电池盖卸下，把电池上的插座与手柄内的插头断开，取下旧电池，装上新电池，再将电池的插座接在手柄内的插头上，盖上底盖。

九、夹角误差
真实的目标速度是目标沿雷达波束中心轴作直线运动时测得的，然而在实际操作中，雷达天线所指的方面总是与目标行驶方向存在一定的角度，这样就会造成测速误差，这种测速误差称为夹角误差。夹角误差随着角度的增大而增大，极端情况下，当雷达天线方向与目标车的行驶方向相垂直时，则雷达监测不到目标速度。
夹角误差使得雷达所测的速度值小于目标车辆的实际速度值，为了使测量的速度值尽可能接近目标的实际速度值，建议操作员在使用时应尽可能地减小测量夹角。下表给出了由监测角度所引起的夹角误差范围。
从表中可以看出，当测量夹角小于5°时，夹角误差可以忽略不计。

十 监测角度的误差范围表
雷达指示的车速
实际的车速（km/h）
30
30.03
30.12
30.49
31.09
31.95
33.11
34.64
36.63
39.16
42.43
35
35.04
35.14
35.57
36.27
37.27
38.63
40.42
42.74
45.69
49.50
40
40.04
40.16
40.65
41.45
42.60
44.15
46.19
48.84
52.22
56.58
45
45.05
45.18
45.73
46.63
47.92
49.67
51.96
54.95
58.75
63.65
50
50.05
50.20
50.81
51.81
53.25
55.19
57.74
61.05
65.27
70.72
55
55.06
55.22
55.89
56.99
58.57
60.71
63.51
67.16
71.80
77.79
60
60.06
60.24
60.98
62.18
63.90
66.23
69.28
73.26
78.33
84.87
65
65.07
65.26
66.06
67.36
69.22
71.74
75.06
79.37
84.86
91.94
70
70.07
70.28
71.14
72.54
74.55
77.26
80.83
85.47
91.38
99.01
75
75.08
75.30
76.22
77.72
79.87
82.78
86.61
91.58
97.91
106.08
80
80.08
80.32
81.30
82.90
85.20
88.30
92.38
97.68
104.44
113.15
85
85.09
85.34
86.38
88.08
90.52
93.82
98.15
103.79
110.97
120.23
车辆与天线的夹角
1°
5°
10°
15°
20°
25°
30°
35°
40°
45°

中国兵器工业第206研究所 雷通公司
地址：西安市长安区凤栖东路
邮编：710100
销售：029-85616279
售后：029-85616280
