恒定电流单元测试题.doc

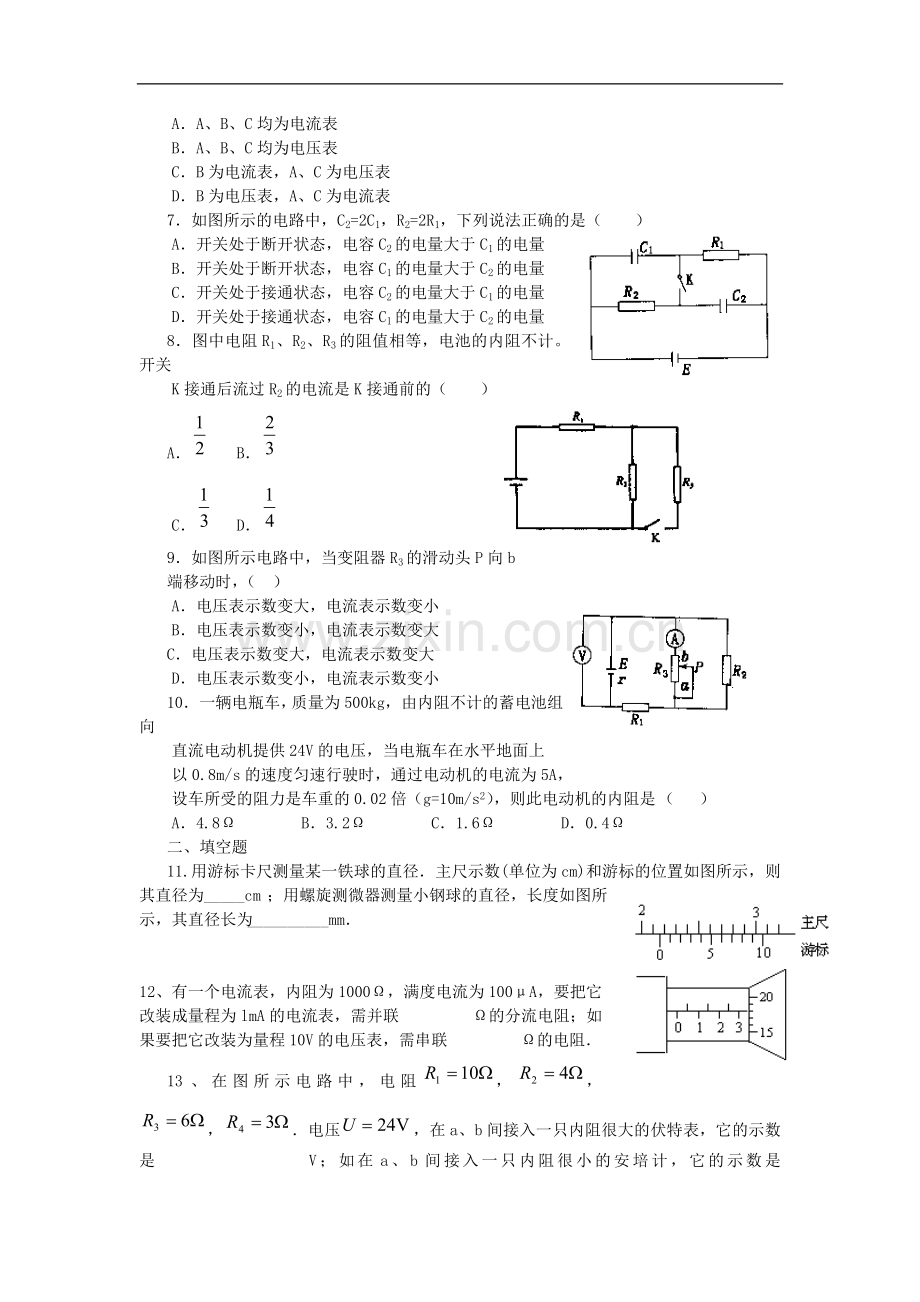

恒定电流单元测试题一、本题共10小题；每小题4分，共40分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选不全的得2分，有选错或不答的得0分。1神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为=8106m。某生物体中某段髓质神经纤维可看作高20cm、半径为4cm的圆柱体，当在其两端加上电压U=100V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为（ ）A0.31A B0.62A C0.15A D0.43A2两个小灯泡的标识分别是L1“6V 6W”，L2“6V 9W”，把它们分别接在同一直流电源上，L1消耗的功率恰好为6W，则L 2消耗的功率为（电源内阻不可忽略）（ ）A一定小于9W B一定等于9WC一定大于9W D条件不足，不能确定3随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势待机状态下平均工作电流分别是（ ）A4.2V 14.58mAB4.2V 700mAC3.7V 14.58mAD3.7V 700mA4某仪器内部电路如图所示，其中M是一个质量 较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是（ ）A当汽车加速前进时，甲灯亮B当汽车加速前进时，乙灯亮C当汽车刹车时，乙灯亮D当汽车刹车时，甲、乙灯均不亮5、闭合电路的图像如图所示是图线和横轴之间的夹角决定大小的因素是（ ）A、电源的电动势B、电源的内电阻C、外电路的电阻D、由电源的内、外电阻共同决定6在图中所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L1、L2恰好正常发光。已知灯L1、L2的额定功率之比为31，则可判定（ ）AA、B、C均为电流表BA、B、C均为电压表CB为电流表，A、C为电压表DB为电压表，A、C为电流表7如图所示的电路中，C2=2C1，R2=2R1，下列说法正确的是（ ）A开关处于断开状态，电容C2的电量大于C1的电量B开关处于断开状态，电容C1的电量大于C2的电量C开关处于接通状态，电容C2的电量大于C1的电量D开关处于接通状态，电容C1的电量大于C2的电量8图中电阻R1、R2、R3的阻值相等，电池的内阻不计。开关K接通后流过R2的电流是K接通前的（ ）ABCD9如图所示电路中，当变阻器R3的滑动头P向b端移动时，（ ）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变小，电流表示数变小10一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向 直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍（g=10m/s2），则此电动机的内阻是（ ）A4.8 B3.2 C1.6 D0.4二、填空题11.用游标卡尺测量某一铁球的直径主尺示数(单位为cm)和游标的位置如图所示，则其直径为_cm；用螺旋测微器测量小钢球的直径，长度如图所示，其直径长为_mm12、有一个电流表，内阻为1000，满度电流为100A，要把它改装成量程为lmA的电流表，需并联 的分流电阻；如果要把它改装为量程10V的电压表，需串联 的电阻13、在图所示电路中，电阻，电压，在a、b间接入一只内阻很大的伏特表，它的示数是 V；如在a、b间接入一只内阻很小的安培计，它的示数是 A14、微型吸尘器的直流电动机D的内阻一定，加在D上的电压为0.3V时，电流为0.3A，D不转动当加在D上的电压为2.OV时，电流为0.5A，D正常工作此时电动机内电能转化为热能的电功率 W，电能转化为机械能的功率是 W三、本题共七小题，89分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题答案中必须明确写出数值和单位。15（12分）在如图所示的电路中，所用电源电动势E=10V，内电阻r=1.0，电阻R1可调。现将R1调到3.0后固定。已知R2=16，R3=，求：（1）开关S断开和接通时，通过R1的电流分别为多大？（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间电路消耗的电功率将是多少？16（12分）在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0；电阻R1=10，R2=10，R3=30；R4=35；电容器的电容C=100F，电容器原来不带电，求接通开关S后流过R4的总电量。17（12分）如图所示，电源的电动势E=110V，电阻R1=21，电动机绕组的电阻R0=0.5，电键S1始终闭合。当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求（1）电源的内电阻；（2）当电键S2闭合时流过电源的电流和电动机的输出的功率。18（14分）图甲是某研究性学习小组自制的电子秤原理图，利用电压表的示数来指示物体的质量。托盘与电阻可忽略的弹簧相连，托盘与弹簧的质量均不计。滑动变阻器的滑动端与弹簧上端连接，当盘中没有放物体时，电压表示数为零。设变阻器总电阻为R，总长度为L，电源电动势为E，内阻为r，限流电阻阻值为R0，弹簧劲度系数为k，若不计一切摩擦和其他阻力。（1）试推出电压表示数Ux与所称物体质量m的关系式。（2）由（1）计算结果可知，电压表示数与待测物体质量不成正比，不便于进行刻度，为了使电压表示数与待测质量成正比，请你利用原有器材在该小组研究的基础上进行改进，在图乙的基础上完成改进后的电路图，并推出电压表示数Ux与待测物体质量m的关系式。19（13分）如图所示的电路中，用电动势E=6V，内阻不计的电池组向电阻R0=20，额定电压U0=4.5V的灯泡供电，求：（1）要使系统的效率不低于，变阻器的阻值及它应承受的最大电流是多大？（2）处于额定电压下的灯泡和电池组的最大可能效率是多少？它们同时适当选择的变阻器如何连接，才能取得最大效率？20（13分）一个允许通过最大电流为2A的电源和一个变阻器接成如图（甲）所示的电路，变阻器最大阻值为R0=22，电源路端电压U随外电阻的变化规律如图（乙）所示，图中U=12V的直线为图线的渐近线，求（1）电源电动势和内电阻。（2）A、B空载时输出电压范围。（3）A、B两端所接负载的最小电阻值。
