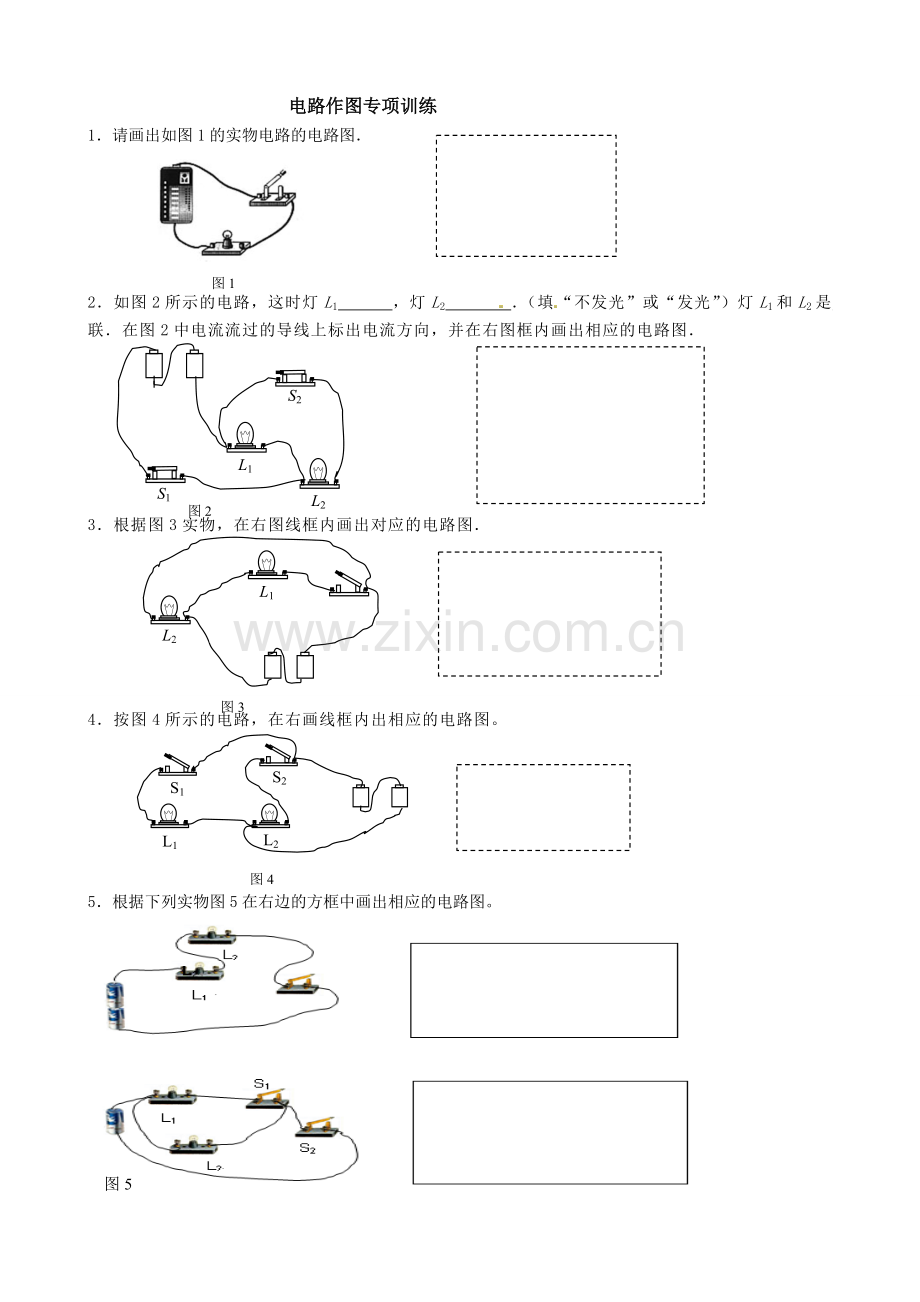

电路作图专项训练
1．请画出如图1的实物电路的电路图．
图1

2．如图2所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图2中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．
L1
S2
S1
L2
图2

3．根据图3实物，在右图线框内画出对应的电路图．
L1
L2
S
图3

[来源:学。科。网]

4．按图4所示的电路，在右画线框内出相应的电路图。
L1
L2
S2
S1
图4

5．根据下列实物图5在右边的方框中画出相应的电路图。
图5

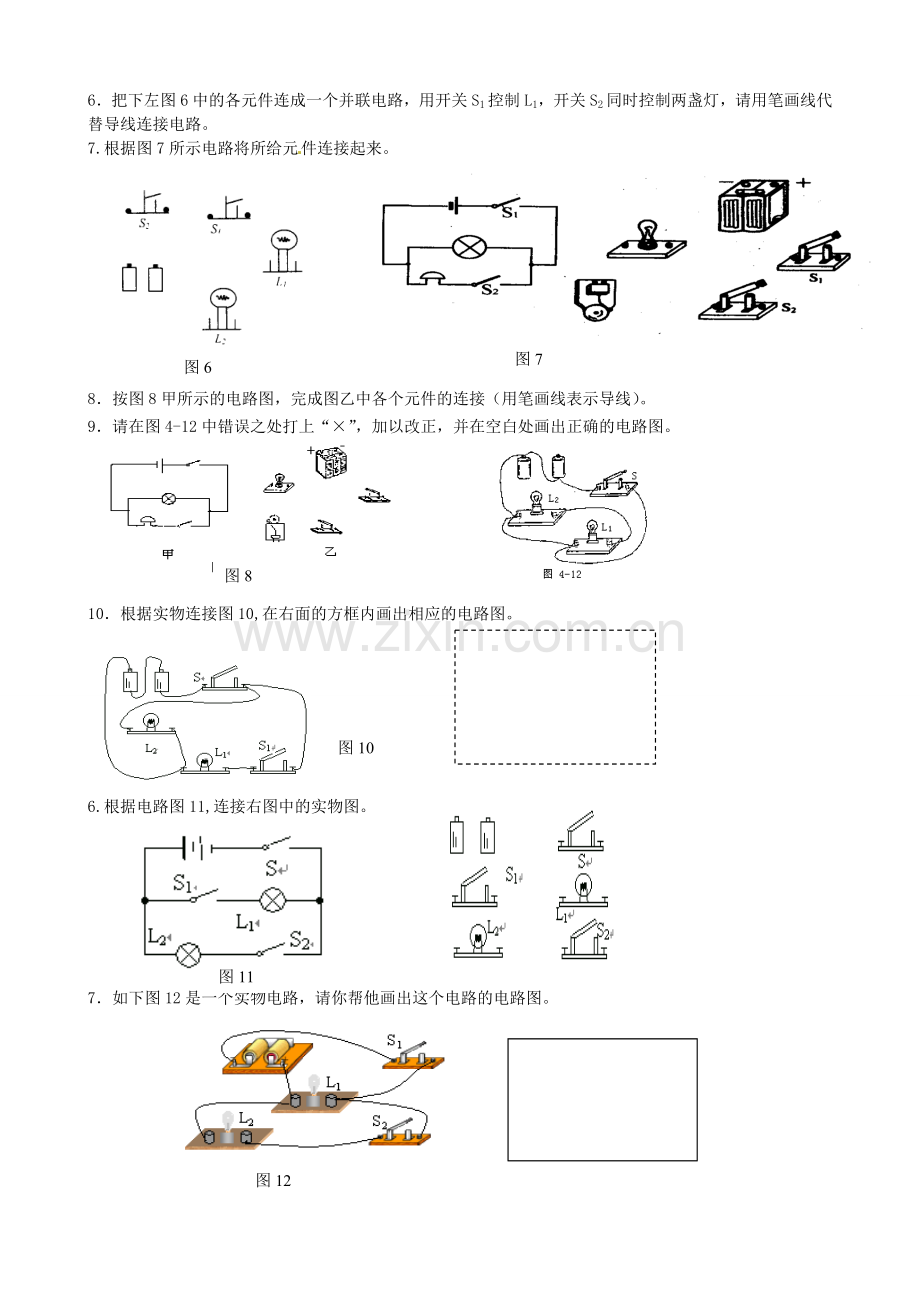

6．把下左图6中的各元件连成一个并联电路，用开关S1控制L1，开关S2同时控制两盏灯，请用笔画线代替导线连接电路。
7.根据图7所示电路将所给元件连接起来。

图6
图7

8．按图8甲所示的电路图，完成图乙中各个元件的连接（用笔画线表示导线）。
9．请在图4-12中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

图8

图9
10．根据实物连接图10,在右面的方框内画出相应的电路图。

图10

6.根据电路图11,连接右图中的实物图。

图11

7．如下图12是一个实物电路，请你帮他画出这个电路的电路图。

图12

8．按照图13的电路图，把右边的实物图连接起来。
9. 将如图14所示的实物图连接成电路， 要求两盏灯并联，电键只控制灯L1。

图13

图14

10. 根据图15中的实物连接图画出电路图，并标出电流方向。

图15

11.用线条代替导线，将图16中的电器元件连成电路．要求：⑴开关K1只控制电灯L1，开关K2只控制L2 ．⑵共用一个电池组。
12. 按图17中所示电路．画出电路图。

图17
图16

14．用线条代替导线，将图19中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

15.根据图20中的电路图，用铅笔或钢笔代替导线，将如图20实物连接起来。
