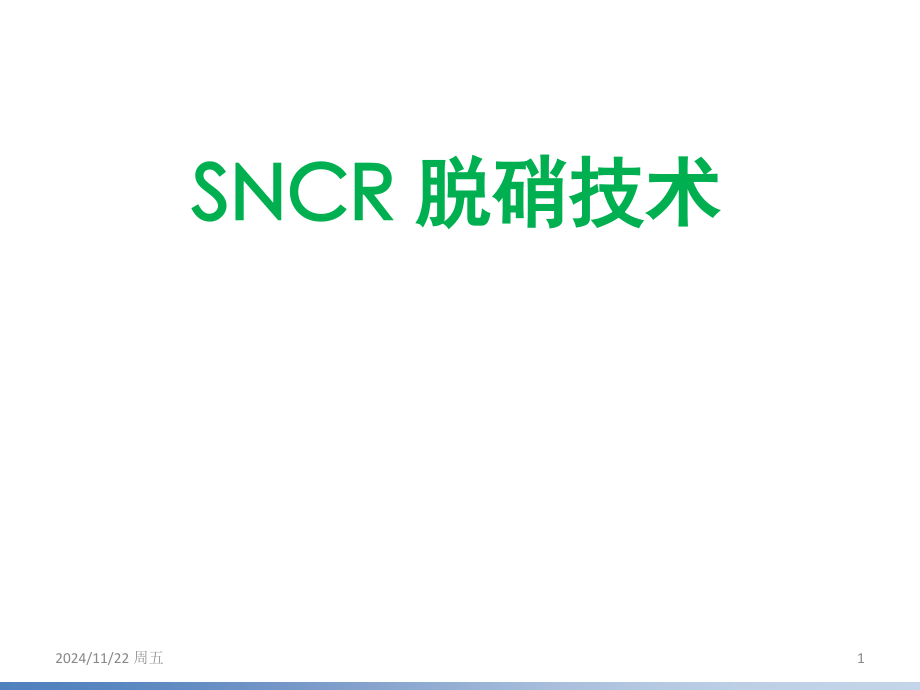

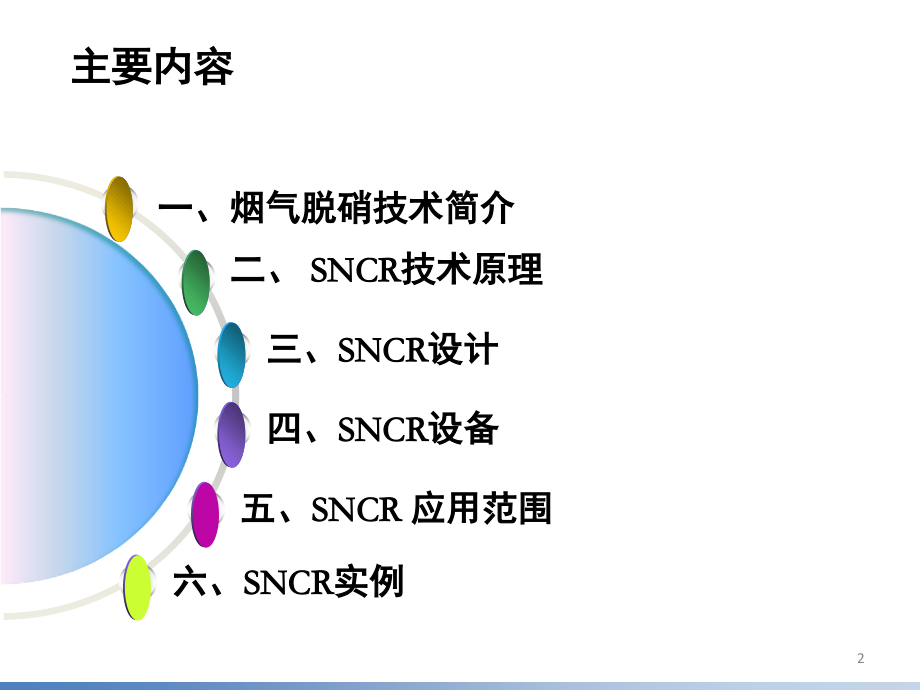

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,SNCR,脱硝技术,2024/11/22 周五,1,主要内容,一、烟气脱硝技术简介,二、,SNCR,技术原理,四、,SNCR,设备,三、,SNCR,设计,五、,SNCR,应用范围,六、,SNCR,实例,2,a.,NOx,组成：,一氧化氮,NO,占,90 95%,（燃煤）、二氧化氮,(NO2),占,510%,、,氧化亚氮,(N2O),笑气,2.,危害：,酸雨、,PM2.5,、臭氧,、温室效应、光化学烟雾污染,3.,形成：,Thermal-,NOx,(,热力型,),、,Fuel-,NOx,(,燃料型,),、,Prompt-,NOx,(,快速型,),一、烟气脱硝技术简介,3,b.,各类,NOx,控制技术,更换燃烧器,LNB,(,低,NOx,燃烧器,),BOOS(,燃烧器退出运行,),改变燃烧方式,OFA(,燃尽风,),FGR(,烟气再循环,),喷射水或蒸汽,再燃技术,(,天然气,煤,生物质燃料,等,),SNCR(,选择性非催化还原技术,),SCR(,选择性催化还原技术,),臭氧脱硫脱硝技术,一、烟气脱硝技术简介,4,SNCR,反应机理,二、,SNCR,技术原理,Ammonia,(,氨,),Urea,（尿素）,Cyanuric Acid,（氰尿酸）,NH,2,-CO-NH,2,(HNCO),3,NH,3,+HNCO,NH,3,HNCO,NH,3,+OH,NH,2,+H,2,O,NH,2,+CO,HNCO,+H,N,2,+H,2,O,NH,2,+NO,HNCO,+OH,NCO+H,2,O,NCO,+NO,N,2,O+CO,N,2,+O+M,N,2,O+M,N,2,+HO,2,N,2,O+OH,N,2,+OH N,2,O+H,N,2,O,N,2,5,c.,温度反应窗口,二、,SNCR,技术原理,700,800,900,1000,1100,1200,1300,低温,液滴蒸发慢,动力学速率慢,低,OH,浓度,氨泄漏,高温,快速液滴蒸发,快速动力学,OH,浓度增加,尿素氧化,NOx,NOx Reduction,Ammonia Slip,6,d.,影响因素,温度,NOx,初值,NSR,燃烧条件,停留时间,煤种,炉型,氨逃逸,二、,SNCR,技术原理,7,a.,收资,煤元素分析（工业分析）,总煤耗量（,100%,负荷）,O,2,过剩系数（炉膛内）,标准态下烟气量（,Nm3/hr,，,？,%O,2,）,炉膛出口烟气温度以及,CO,浓度（或某些点）或热力计算书,NOx,基线值（,6%O,2,在最大、最小负荷下）,NOx,目标值是多少,想控制,NOx,的锅炉负荷范围,锅炉侧视图，前视图,(,有详细尺寸,),三、,SNCR,设计,8,b.,还原剂选择,三、,SNCR,设计,项目,液氨,氨水,尿素,还原剂费用,便宜,较高,高,运输费用,便宜,高,便宜,安全性,有毒,有害,无害,存储条件,高压,常压,常压，干态,存储方式,液态,液态,固体,/,液体,制备方法,蒸发,蒸发,水溶液,初投资费用,便宜,高,高,运行费用,便宜,高,高,设备安全要求,有法律规定,需要,基本上不需要,能耗,低,较高,高,9,b.,评估,三、,SNCR,设计,根据,NOx,初值、温度、燃烧条件、炉型、煤种等，评估是否能达到,NOX,目标值,给出还原剂、稀释水、压缩空气耗量的估计，以及喷枪的估计数目,项目签订后，对锅炉的各项参数要进行核对，最后确定喷枪数目、以及物耗量,评估过程非常重要，即不能太保守，也不能太大胆,10,c.,流场模拟,(,确定喷枪位置、脱硝率,),三、,SNCR,设计,计算流体动力学,Computational Fluid Dynamics(CFD),确定关键工艺参数的有效边界条件,根据测量温度，调整,CFD,计算结果,布置喷枪，确定还原剂复盖面积、反应温度,化学动力学模型,Chemical Kinetic Model(CKM),将,CFD,时间温度流线输入到,CKM,软件，计算脱硝率,11,d.,优化调整,三、,SNCR,设计,氨逃逸形成、以及测量，不是污染物,硫含量硫酸氢铵,/,硫酸盐的形成,:,燃料硫含量,(SO,2,氧化为,SO,3,),氨逃逸,(,NH,3,Slip),和烟气,温度会导致硫酸氢铵,/,硫酸的形成，使空气加热器积垢,H,2,O+SO,3,H,2,SO,4,NH,3,+,H,2,O,+SO,3,NH,4,HSO,4,NH,3,+,NH,4,HSO,4,(NH,4,),2,SO,4,两周时间，次顺是满负荷、中负荷、低负荷，用最少还原剂达到设定,NOx,排放值，并保证锅炉长期正常运行,12,四、,SNCR,设备,水泵,除盐水箱,计量模块,分配模块,锅炉,还原剂储存罐,循环泵,压缩空气,a.SNCR,技术流程图,高速循环模块,喷射器,13,a.,炉型与燃料,五、应用范围,锅炉,切圆燃烧式,液态排渣式,墙式燃烧式,旋风分离式,塔式,工业应用,循环流化床,鼓泡流化床,链条炉,焚烧炉,各类锅炉,燃煤,烟煤,褐煤,其他燃料,油,#2,和,#6,天然气,炼化气,(,高含,CO),城市垃圾,废旧轮胎衍生燃料,生物质燃料,造纸黑液,14,b.,联合技术,五、应用范围,SNCR:2080%,脱硝率,1550%,还原剂利用率,设计,参数炉型、炉温、燃烧工况，注意,NH3 slip,SCR:,最大,8590%,脱硝率,100%,还原剂利用率，,成本高，两种还原剂，注意煤种、炭份、均匀,性，,SO2,SO3,温度,15,b.,联合技术,五、应用范围,SNCR+SCR:,形式,:a)In-duct SCR,；,b)standalone SCR,还原剂,:a),用,SNCR,氨逃逸；,b),炉内喷尿素或氨,问题,:,还原剂成本,适用场合,:SNCR+,一层,In-duct SCR;,已有,SCR+SNCR,16,谢 谢,!,Thank,you very much for your attention!,2024/11/22 周五,17,
