solidworks案例教程《风扇叶片建模》PPT学习课件.ppt

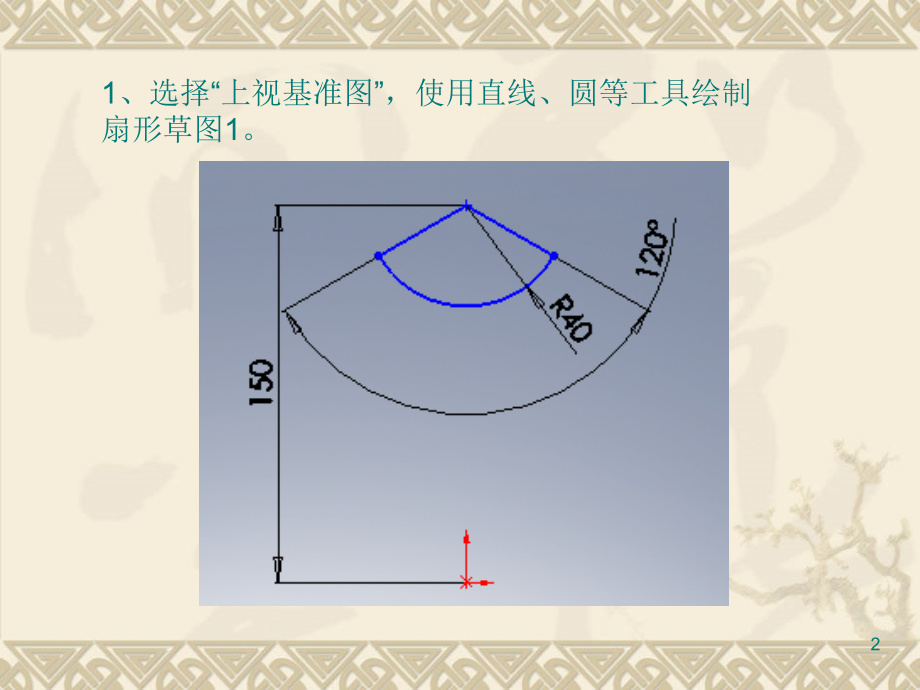

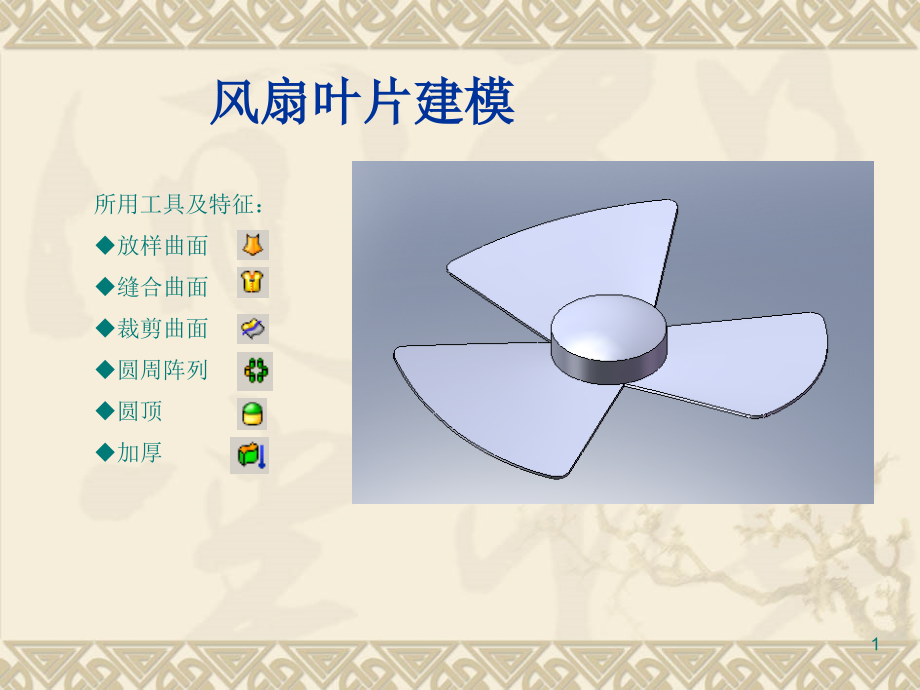

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,风扇叶片建模,所用工具及特征：,放样曲面,缝合曲面,裁剪曲面,圆周阵列,圆顶,加厚,1,1,、选择“上视基准图”，使用直线、圆等工具绘制扇形草图,1,。,2,2,、单击“曲面”工具栏中的“填充曲面”工具，显示“填充曲面”属性管理器，选择草图,1,作为修补边界，其他参数如下，确认后完成曲面填充,1,的绘制。,3,3,、选择“前视基准图”，使用圆弧工具绘制草图,2,。,4,4,、单击“曲面”工具栏中的“放样曲面”工具，显示“曲面,放样”属性管理器，选择草图,1,所绘制的“边线,1”,及“草图,2”,，确认完成曲面,放样,1,的绘制。,5,5,、选择“上视基准图”，使用圆、直线、裁剪实体等工具绘制草图,3,，如下图。,6,6,、单击“曲面”工具栏中的“裁剪曲面”工具。设置如下,7,7,、单击“曲面”工具栏中的“缝合曲面”工具。选择“曲面填充,1”,及“曲面,剪裁,1”,作为要缝合的曲面和面，确定完成曲面,缝合,1,。,8,8,、单击“特征”工具栏中的加厚工具。选择“曲面,缝合,1”,作为要加厚的曲面，设置厚度为,1mm,，选择“加厚两侧”，确认完成加厚,1,特征。,9,9,、单击“参考几何体”工具栏中的基准轴工具。选择“曲面填充,1”,的边线作为参考实体，完成基准轴,1,的绘制。,10,10,、单击“特征”工具栏中的圆周阵列工具。选择“基准轴,1”,作为阵列轴，设置角度为,360,度，实例数为,3,，勾选“等间距”复选框，选择“加厚,1”,作为要阵列的实体，确认完成阵列（圆周）,1,特征。,11,11,、在下图所示的面上绘制草图,4,，直径为,80mm,的圆。,12,12,、将草图,4,拉伸,20mm,。,13,13,、单击“特征”工具栏中的圆顶工具。选择面,1,作为到圆顶的面，设置距离为,10mm,，确定后完成圆顶,1,特征。,至此，风扇叶片绘制完毕。,14,制作比较粗糙，谢谢观看。,交流,QQ,：,80800263,15,
