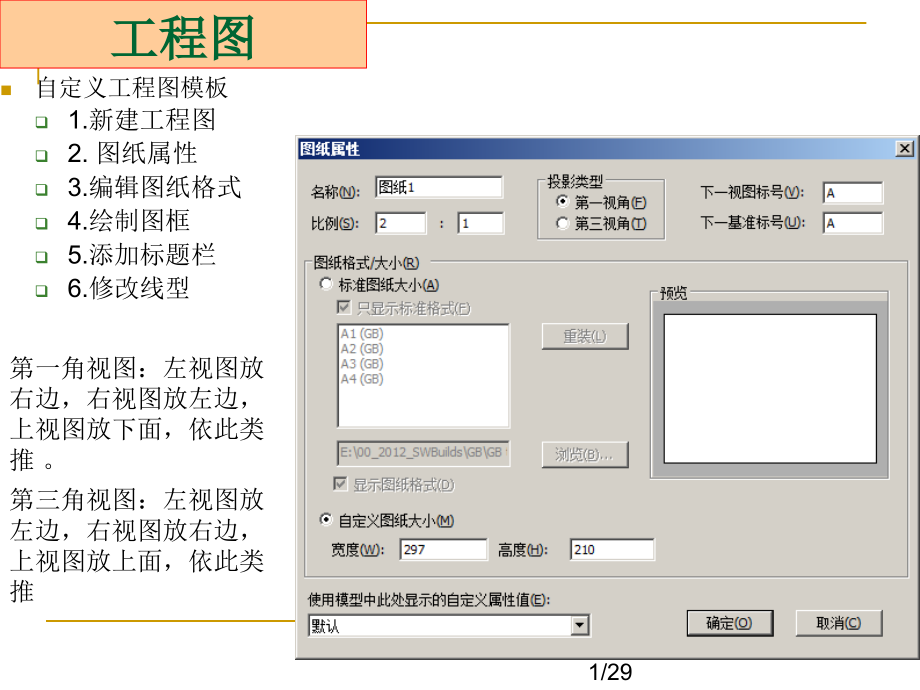

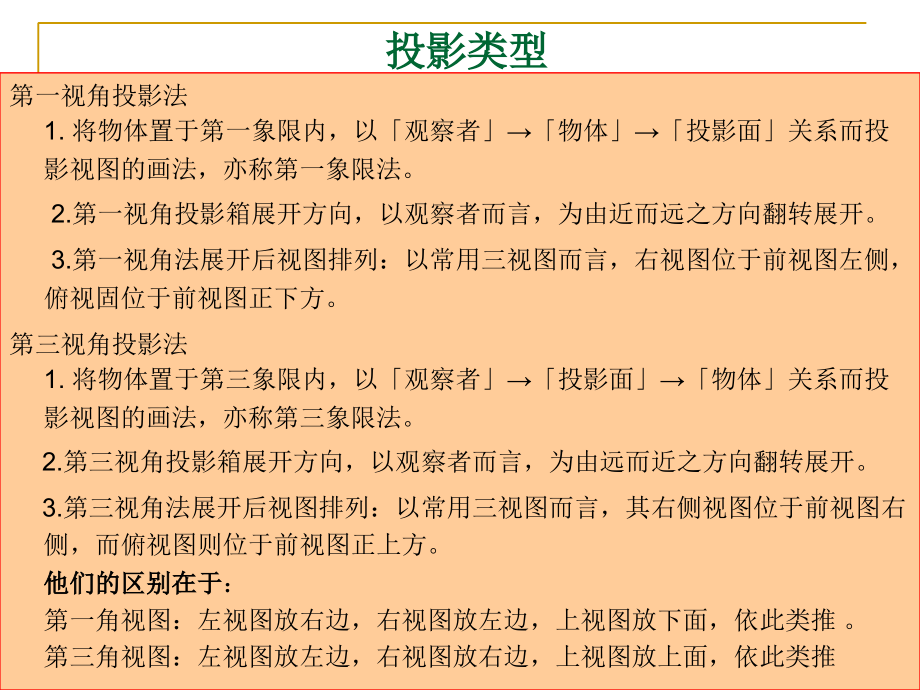

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,/29,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,工程图,自定义工程图模板,1.,新建工程图,2.,图纸属性,3.,编辑图纸格式,4.,绘制图框,5.,添加标题栏,6.,修改线型,第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推。,第三角视图：左视图放左边，右视图放右边，上视图放上面，依此类推,投影类型,第一视角投影法,1.,将物体置于第一象限内，以观察者物体投影面关系而投影视图的画法，亦称第一象限法。,2.,第一视角投影箱展开方向，以观察者而言，为由近而远之方向翻转展开。,3.,第一视角法展开后视图排列：以常用三视图而言，右视图位于前视图左侧，俯视固位于前视图正下方。,第三视角投影法,1.,将物体置于第三象限内，以观察者投影面物体关系而投影视图的画法，亦称第三象限法。,2.,第三视角投影箱展开方向，以观察者而言，为由远而近之方向翻转展开。,3.,第三视角法展开后视图排列：以常用三视图而言，其右侧视图位于前视图右侧，而俯视图则位于前视图正上方。,他们的区别在于,：第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推。第三角视图：左视图放左边，右视图放右边，上视图放上面，依此类推,【,视图锁焦,】,：当用户希望视图一直处于活动状态的时候，可以使用,【,视图锁焦,】,命令。为了激活视图并锁住焦点，选择,【,视图锁焦,】,命令，也可以直接双击该视图。视图锁焦后，即使用户在靠近其他视图位置上绘制的几何体也会与锁焦的视图相关，这样可以保证用户所绘制的草图元素始终从属于激活的视图。被锁焦的视图将会被虚线边框和实角标记,【,图纸锁焦,】,：使用,【,图纸锁焦,】,可以帮助用户在指定的图纸上绘制草图。如果不使用,【,图纸锁焦,】,，绘制的草图实体从属于离光标最近的视图。当图纸锁焦时，没有其他视图被激活,。,【,锁住视图位置,】,：,可以阻止视图被直接移动。如果这个视图有父视图并且父视图是未锁定的，则移动父视图将同时移动子视图。,不留装订边,留装订边,盘盖类零件工程图,利用剖视图，裁剪视图，隐藏尺寸线（右键）,2024/11/22 周五,图,3-4-1,利用剖视图和局部视图,图,3-4-2,主视图：断开的剖视图,1,矩形，深度,30mm,，断开的剖视图,2,样条曲线，深度,8mm,，断开的剖视图,3,样条曲线，深度,11mm,，,俯视图：断开的剖视图,矩形，深度,12mm,，,1,2,3,剖视图后右键选等轴测剖视图,只显示切面,按,shift,选边界,轴类零件工程图,工程图的标准化处理,SolidWorks,生成的二维二维图是纯粹的实体投影，有些地方不符合我国国家标准中的规定，如齿轮、轴承在工程图中的投影。因此必须对模型所生成的工程图进行标准化处理，使之与我国国家标准一致。,螺纹的表达,齿轮的表达,轴承的表达,2024/11/22 周五,添加装饰螺旋线,隐藏螺纹,生成工程图,2024/11/22 周五,添加配置，压缩齿形拉伸，拉伸分度圆到齿项圆圆柱,生成工程图,隐藏齿根圆，齿顶部分剖面线，分度圆改为点画线,2024/11/22 周五,2024/11/22 周五,
