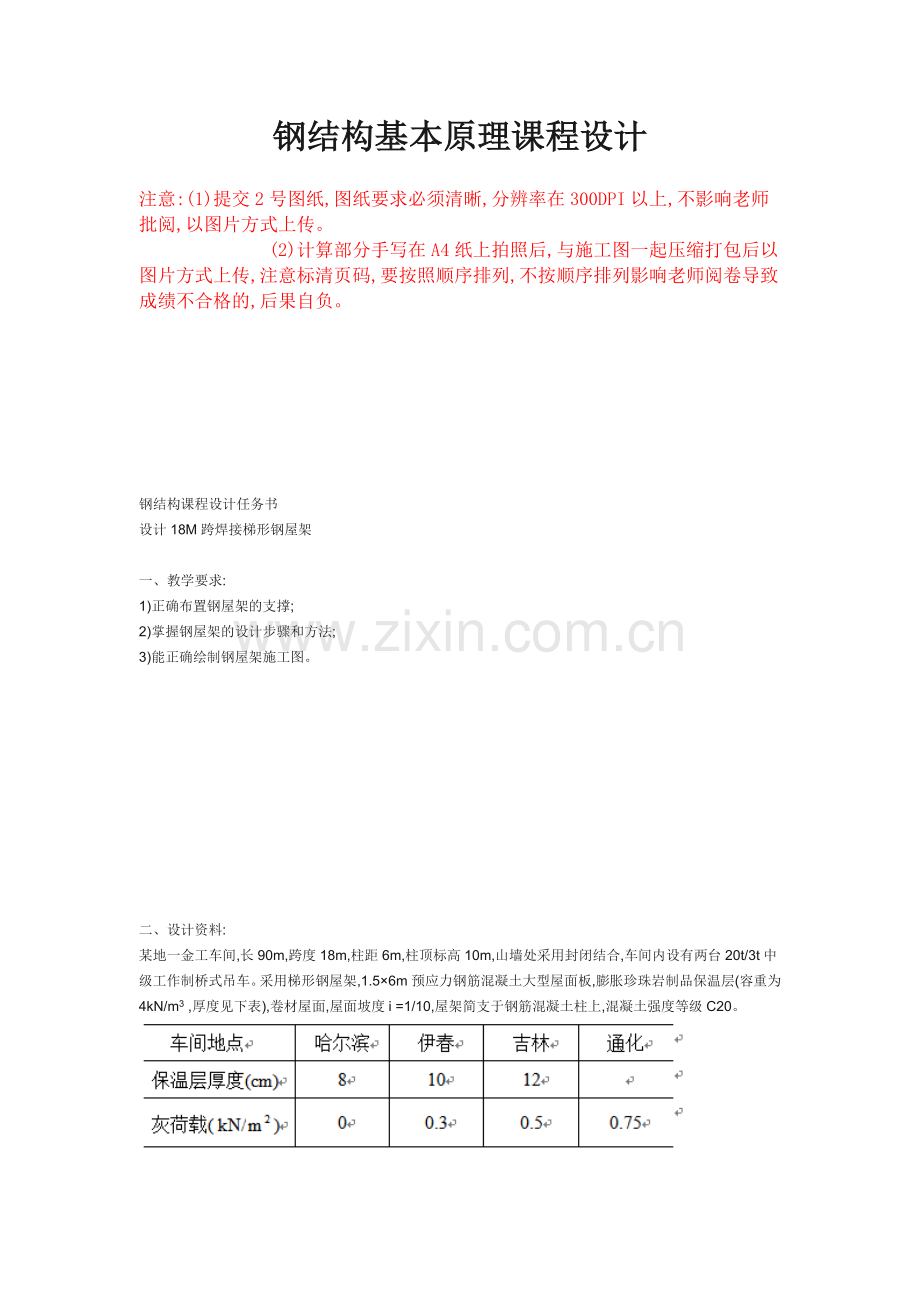

钢结构基本原理课程设计

注意:(1)提交2号图纸,图纸要求必须清晰,分辨率在300DPI以上,不影响老师批阅,以图片方式上传。
       (2)计算部分手写在A4纸上拍照后,与施工图一起压缩打包后以图片方式上传,注意标清页码,要按照顺序排列,不按顺序排列影响老师阅卷导致成绩不合格的,后果自负。

钢结构课程设计任务书
设计18M跨焊接梯形钢屋架

一、教学要求:
1)正确布置钢屋架的支撑;
2)掌握钢屋架的设计步骤和方法;
3)能正确绘制钢屋架施工图。

二、设计资料:
某地一金工车间,长90m,跨度18m,柱距6m,柱顶标高10m,山墙处采用封闭结合,车间内设有两台20t/3t中级工作制桥式吊车。采用梯形钢屋架,1.5×6m预应力钢筋混凝土大型屋面板,膨胀珍珠岩制品保温层(容重为4kN/m3 ,厚度见下表),卷材屋面,屋面坡度i =1/10,屋架简支于钢筋混凝土柱上,混凝土强度等级C20。

三、设计内容:
1)确定屋架型式尺寸,选择钢材及连接材料;
2)布置屋盖支撑并按比例绘出支撑布置图;
3)用图解法求杆力系数;
4)荷载汇集;
5)杆力组合(填附表1);
6)选择杆件截面(填附表2);
7)节点设计;
8)绘制施工图;
9)计算书一份。

参考
