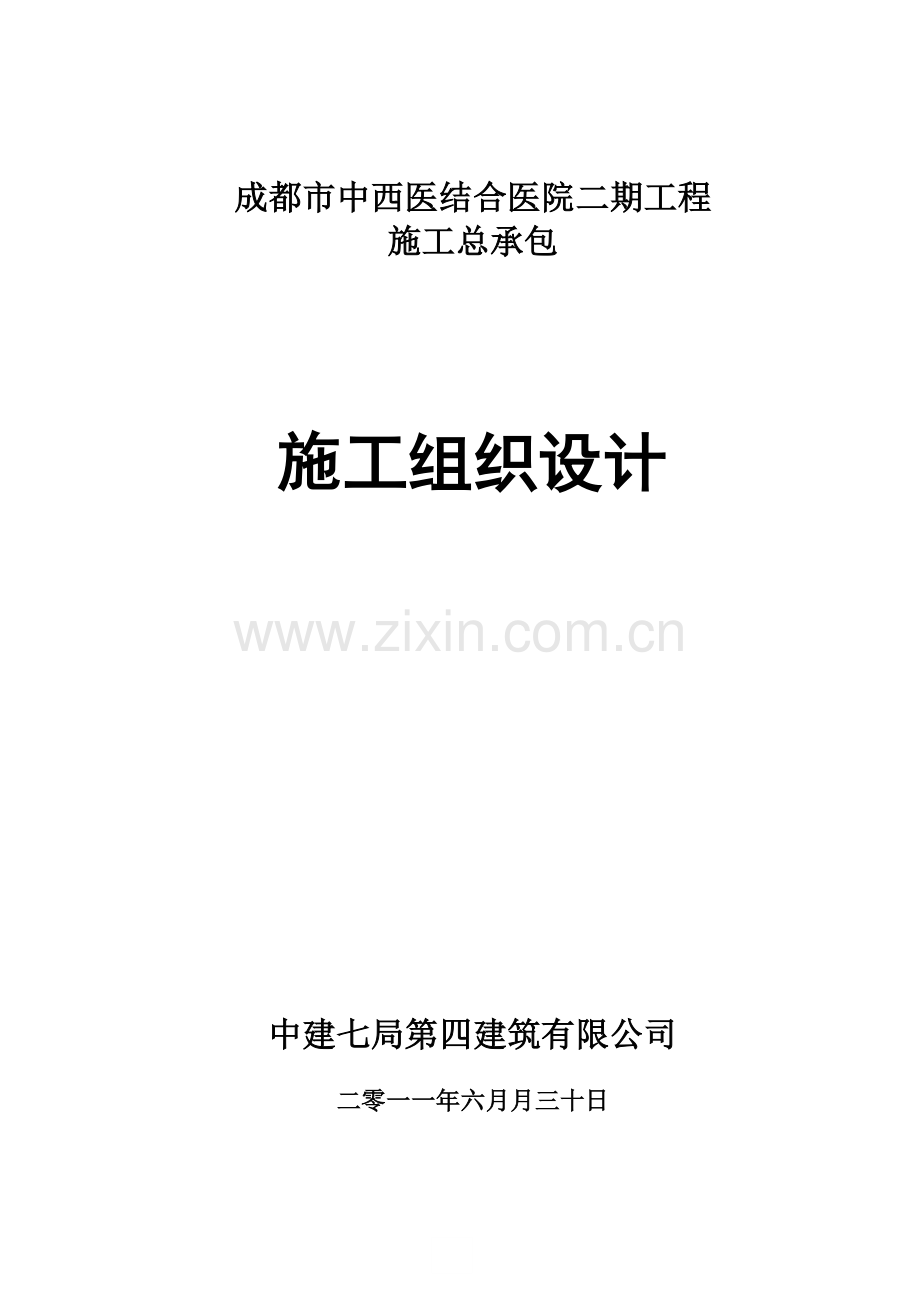

成都市中西医结合医院二期工程
施工总承包

施工组织设计

中建七局第四建筑有限公司

二零一一年六月月三十日

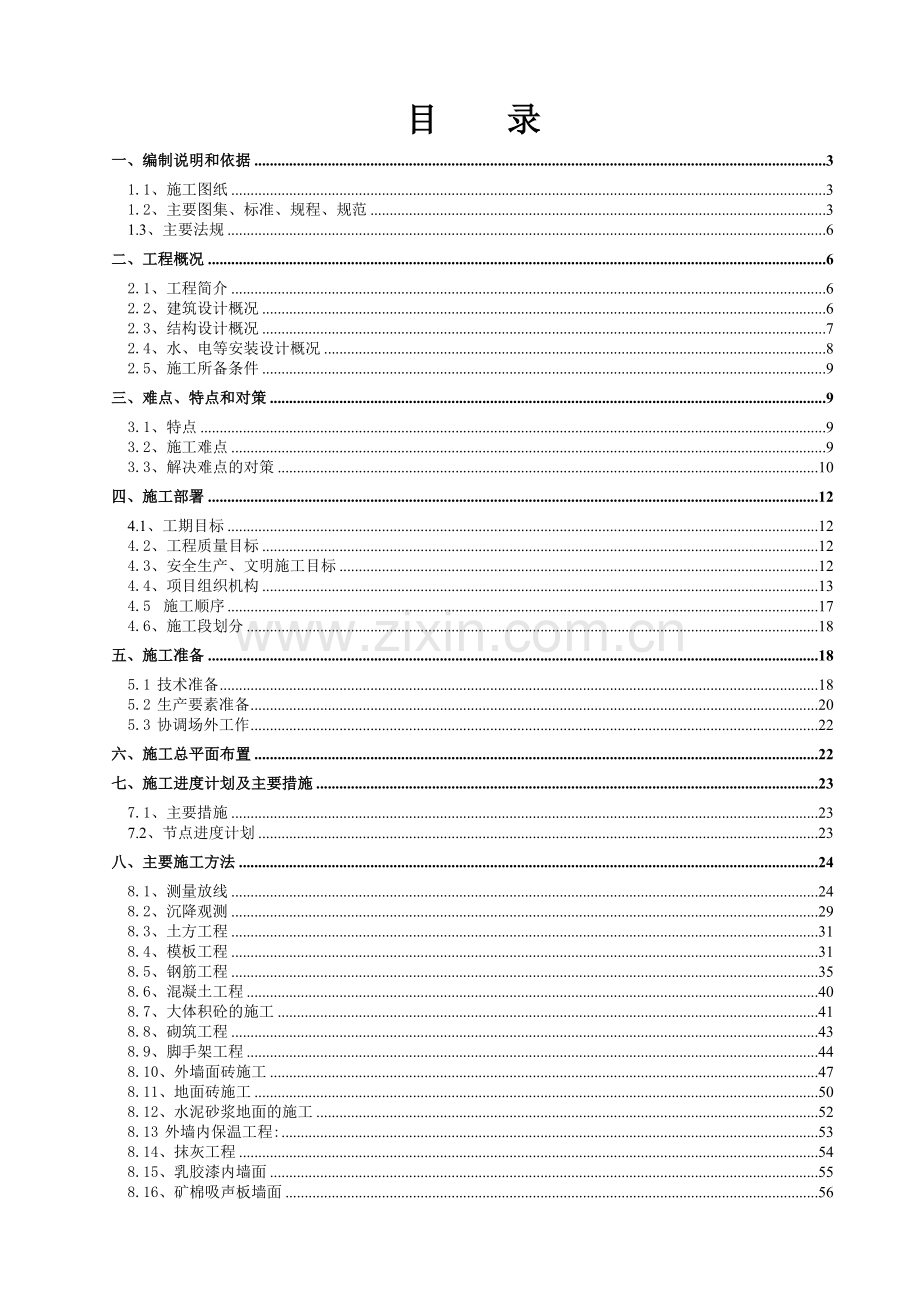

目 录
一、编制说明和依据 3
1.1、施工图纸 3
1.2、主要图集、标准、规程、规范 3
1.3、主要法规 6
二、工程概况 6
2.1、工程简介 6
2.2、建筑设计概况 6
2.3、结构设计概况 7
2.4、水、电等安装设计概况 8
2.5、施工所备条件 9
三、难点、特点和对策 9
3.1、特点 9
3.2、施工难点 9
3.3、解决难点的对策 10
四、施工部署 12
4.1、工期目标 12
4.2、工程质量目标 12
4.3、安全生产、文明施工目标 12
4.4、项目组织机构 13
4.5 施工顺序 17
4.6、施工段划分 18
五、施工准备 18
5.1 技术准备 18
5.2 生产要素准备 20
5.3 协调场外工作 22
六、施工总平面布置 22
七、施工进度计划及主要措施 23
7.1、主要措施 23
7.2、节点进度计划 23
八、主要施工方法 24
8.1、测量放线 24
8.2、沉降观测 29
8.3、土方工程 31
8.4、模板工程 31
8.5、钢筋工程 35
8.6、混凝土工程 40
8.7、大体积砼的施工 41
8.8、砌筑工程 43
8.9、脚手架工程 44
8.10、外墙面砖施工 47
8.11、地面砖施工 50
8.12、水泥砂浆地面的施工 52
8.13 外墙内保温工程: 53
8.14、抹灰工程 54
8.15、乳胶漆内墙面 55
8.16、矿棉吸声板墙面 56
8.17、涂料工程 56
8.18、门窗工程 57
8.19、防水工程 59
8.20、石膏板吊顶 60
8.21、安装工程 62
九、保证措施 103
9.1、施工技术保证措施 103
9.2、工期保证措施 109
9.2.1.保证工期技术措施 109
9.2.2 保证工期措施 110
9.3、季节性施工技术措施 111
9.3.1.冬期施工措施 111
9.3.2.雨季施工措施 113
9.3.3.风季施工措施 115
9.4、安全施工的保证措施 116
9.4.1.组织、管理措施 116
9.4.2安全技术措施 117
9.4.3.施工现场防火管理措施 118
9.5、文明施工及环境保护措施、职业健康措施 119
9.5.1文明施工及环境保护措施 119
9.5.2．职业健康措施 122
9.5.3．应急方案 124
9.6、成品保护措施 126
9.6.1.钢筋成品保护 126
9.6.2.模板保护 126
9.6.3.混凝土成品保护 127
9.6.4.地面成品保护 128
9.6.5.装饰工程成品保护 128
9.6.6.屋面工程成品保护 128
9.6.7.交工前的成品保护 128
9.6.8.保护成品的具体措施 129
9.7、新技术新工艺的应用 131
9.8、降低成本措施 132
9.8.1.组织措施 132
9.8.2.管理措施 133
9.8.3.技术措施 133
9.9、临时用电、用水计划保证措施 134
9.9.1．临时用电 134
9.9.2．现场临时用水计算 138
十、施工总承包管理 140
10.1 管理目标 140
10.3 总承包管理措施 141
10.4 总承包管理配合与协调 142
十一、工程回访与保修 147
8.1 工程回访 147
8.2 工程保修 147
十二、附表 148
附表一：施工进度控制计划。 148
附表二：施工平面布置图。 149

一、编制说明及依据
1.编制说明
成都市中西结合医院工程是一座现代化的医疗建筑。对建筑企业来讲，承担该工程施工，既是严峻的挑战，更是崇高的荣誉，既是经济任务，更是政治任务。我单位对承接本工程非常重视，根据招标文件、招标答疑文件、投标用工程图纸，结合对现场踏勘，精心编制了本施工组织设计。
通过仔细研究招标文件和工程图纸，加深了对工程的理解：本工程的特殊意义和重要性决定了工程的质量标准高，对承包商的信誉、医院工程的施工经验和综合实力提出了很高的要求；工程结构形式复杂，机电专业配套齐全和现代化医院的特殊功能，要求承包商必须具备很强的综合施工技术实力、专业配套能力和总承包管理能力；另外现场场地狭小，为维护周边环境和安全，保证一期医院正常运转，更具现场实际拟建立场外生活基地和加工基地，并在现场有针对性的采取环保措施。
在总体部署上，为解决现场钢材、构件堆场、塔吊运输、周转材料调配等主要环节，经反复比较、分析，最终确立了先集中力量施工住院医技大楼，医诊综合楼施工随后的总体部署思路。即：在2011年春节前集中劳动力进行住院医技大楼基础施工，一方面在春节后在住院医技大楼基础施工到地下负二层时开挖医诊综合楼土石方；另一方面住院医技大楼的模板可最大限度地周转到医诊综合楼的施工中，使得整个工程模板方案经济、合理；第三方面，可以利用这段时间，为后续施工创造有利条件。
在塔吊配置上，根据现场条件、塔吊覆盖能力、垂直运输的数量、最重钢构件出现的位置以及塔吊装拆便捷程度，C7050和一台QT4015型塔吊主要负责住院医技大楼各施工段材料垂直运输，既满足覆盖要求，吊装能力满足距其最远处的吊装和满足高峰时的垂直运输需要。待住院医技大楼地下室顶板施工完毕QT4015转移到医诊综合楼使用。C7050型塔吊主要负责大楼材料垂直运输。结合进度计划，对材料进场卸车、转运、垂直运输进行了综合分析，两台塔吊的布置和时间段的安排比较经济合理，完全满足工程需要。
在质量方面，运用高性能混凝土技术确保主体结构质量。运用先进的施工工艺和严格管理措施，从风管制作、风管材料的选择及清洗、工人的着装、风管运输及半成品、成品的保护等方面均作了详细的规定。对医疗气体管道安装前，制定明确的质量保证措施，从除污、脱脂等方面加强施工过程控制，以确保施工质量。
在总承包管理方面，确立了“总部服务控制、项目授权管理、专业施工保障、社会协力合作”的项目总承包管理思路。编制人对“与各方的协调、配合”，尤其是与各分包协调及互相保护措施，“医疗设备安装的配合”， “大型医疗设备就位对通道的要求”等方面作了重点阐述。
在环境保护方面，制定了医院工程环保施工的特殊对策，如隔音、减振，施工材料的环保控制，避免院内交叉感染、病菌传染和清污相混等。并在四周外架上张挂双层隔音罩代替普通的安全网，对焊接过程中的光污染进行遮挡，对地上地下管线、液氧站进行保护等等均反映出我单位对环保的高度重视。
在进度计划方面，计划施工期为2011.8.20-2013.3.1，总工期为610天。本工期已综合考虑冬期施工降效、法定节假日、两会和高考的影响，也考虑到专业系统多，调试时间必须充足；现场交通状况以及特殊时段对进度的影响。同时，对这些影响也作了充足的准备措施，以保证工期目标的实现。
总之，我们在进行详实的调查研究、对以往医院工程施工经验总结的前提下，拟采取的施工对策、各种措施都经过了充分的酝酿和科学的分析比较，力求做到本施工组织设计的科学性、针对性、可行性。同时基于我单位雄厚的技术实力和先进的管理技术，我单位对顺利完成本工程的施工充满了信心。

2.编制依据
（1）成都中西医结合医院提供的招标文件、招标答疑文件、投标用工程图纸。
（2）现行有效的建筑结构和建筑施工的各类规程、规范及验评标准。
（3）成都市市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。
（4）ISO9002质量管理体系、ISO14001环境管理体系、OSHMS18000职业安全健康管理体系标准，我单位质量、环境及职业安全卫生管理手册、程序文件及其支持性文件。
（5）建设部推荐重点推广的十项新技术。
（6）我单位有关总承包管理、质量管理、安全管理、文明施工管理规定。
（7）现场和周边环境的实地踏勘情况。
2.1、施工图纸
四川建筑设计院设计的成都市中西医结合医院二期工程住院医技大楼和医诊楼（含总平绿化和废水处理工程）的基坑护壁、结构、建筑、水暖、电气、消防、电梯、医疗气体、医院废水处理工程的施工图纸。

图 纸 名 称
图 纸 编 号
出 图 日 期
住院医技大楼建筑
150-A-C-002
2011年03月
住院医技大楼结构
150-01-S-C-001
2011年03月
住院医技大楼水施
150-01-W-C-001
2011年03月
住院医技大楼强电
150-E-C-1.002
2011年03月
住院医技大楼弱电
150-E-C-1.003
2011年03月
住院医技大楼暖通
150-01-H-C-001
2011年03月
住院医技大楼建筑
150-A-C-020
2011年03月
住院医技大楼结构
150-01-S-C-014
2011年03月
住院医技大楼水施
150-01-W-C-021
2011年03月
住院医技大楼强电
150-E-C-1.011
2011年03月
住院医技大楼弱电
150-E-C-1.012
2011年03月
住院医技大楼暖通
150-01-H-C-018
2011年03月
住院医技大楼建筑
150-A-C-034
2011年03月
住院医技大楼结构
150-01-S-C-031
2011年03月
住院医技大楼水施
150-01-W-C-037
2011年03月
住院医技大楼强电
150-E-C-2.043
2011年03月
住院医技大楼弱电
150-E-C-2.044
2011年03月
住院医技大楼暖通
150-01-H-C-024
2011年03月
医诊楼建筑
150-02-A-C-01～24
2011年03月
医诊楼结构
150-02-S-C-001～023
2011年03月
医诊楼水施
150-02-W-C-001～022
2011年03月
医诊楼强电
150-02-E-C-1.001
2011年03月
医诊楼弱电
150-02-E-C-2.023
2011年03月
医诊楼暖通
150-02-H-C-001～012
2011年03月
2.2、主要图集、标准、规程、规范
2.2.1、图集

序号
图集号
图集名称
备注
1
西南03J、04J合订本（1）（2）
西南地区建筑标准设计通用图

2
西南J611
常用木门

3
川02J902
住宅厨房卫生间变压式排风道

4
03J609
防火门窗

5
02J404-1
电梯、自动扶梯、自动人行道

6
03J926
建筑无障碍设计

7
川02J107
四川省建筑标准设计图集

8
04G103
民用建筑工程结构施工图设计深度图样

9
03G101-1
混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）

10
04G101-3、4、6
混凝土结构施工图平面整体表示方法制图规则和构造详图

11
04SG330
混凝土结构剪力墙边缘构件和框架柱构造钢筋选用

12
西南05G701（四）
框架轻质填充墙构造图集（第四分册）

2.2.2、规程、规范、标准
规

范

规

程
国

家
《建筑地基基础设计规范》
《地下工程防水技术规范》
《钢筋焊接及验收规范》
《钢筋机械连接通用技术规范》
《设置钢筋砼构造柱多层砖房抗震技术规范》
《建筑基坑工程技术规范》
《建筑设计防火规范》
《砼外加剂应用技术规范》
《公共建筑节能设计标准》
《城市道路和建筑物无障碍设计规范》
《建筑安全玻璃管理规定》
《工程建设标准强制性条文》
《民用建筑设计通则》
《饮食建筑设计规范》
《建筑工程建筑面积计算规范》
《屋面工程技术规范》
《钢结构工程施工质量验收规范》GB50205-2001
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑地基基础工程施工质量验收规范》GB50202-2002
《砌体工程施工质量验收规范》GB50203-2002
《混凝土结构工程施工质量验收规范》GB50204-2002
《混凝土质量控制标准》GB50164-92
《屋面工程质量验收规范》GB50207-2002
《建筑地面工程施工质量验收规范》
《建筑装饰装修工程质量验收规范》GB50210-2001
《混凝土强度检验评定标准》
《建设工程文件归档整理规范》
《地下防水工程质量验收规范》
《电梯工程施工质量验收规范》
《外墙外保温工程技术规程》
《建筑电气工程施工质量验收规范》GB50303-2002
《通风与空调工程施工质量验收规范》GB50243-2002
《建筑施工安全检查标准》
《建筑施工门式钢管脚手架安全技术规范》
《建筑机械使用安全技术规程》
《施工现场临时用电安全技术规范》
《钢筋调直切断机》
行

业
《建筑机械使用安全技术规程》
《建筑桩基技术规范》JGJ 94-94
《建筑基坑支护技术规程》JGJ 120-99
《施工现场临时用电安全技术规范》
《钢筋混凝土高层建筑结构设计与施工规程》
《建筑施工高处作业安全技术规程》
《建筑装饰工程施工及验收规范》
《外墙饰面砖工程施工及验收规程》
《混凝土泵送施工技术规程》
《钢筋机械连接通用技术规程》
《钢筋锥螺纹接头技术规程》
《钢筋焊接及验收规程》
《建筑工程冬期施工规程》
《建筑排水硬聚氯乙烯管道工程技术规程》
《高层建筑箱形与筏形基础技术规范》
《建筑给水硬聚氯乙烯管道设计与施工验收规程》
《建筑给水铝塑复合管道工程技术规程
地
方
《建筑工程施工测量规程》
《建筑安装分项工程施工工艺规程》
《建筑安装工程资料管理规程》
《工程建设监理规程》
标

准
国

家
《建筑安装工程质量检验评定统一标准》
《建筑工程质量检验评定标准》
《建筑采暖卫生与煤气工程质量检验评定标准》
《建筑电气安装工程质量检验评定标准》
《通风与空调工程质量检验评定标准》
《电梯安装工程质量检验评定标准》
2.2.3、主要法规
序号
名 称
1
《建筑工程质量管理监督法规文件汇编》
2
《中华人民共和国计量法》
3
《建设工程质量管理条例》
4
《中华人民共和国建筑法》

二、工程概况
2.1 工程概况
工程名称：成都市中西医结合医院二期工程
建设单位：成都市中西医结合医院
设计单位：成都市建筑设计院
工程概况：拟建的成都市中西医结合医院二期工程是承担部分特殊医疗任务的现代化医疗建筑，位于成都市高新南区万象北路18号，总建筑面积55139m2，包括医诊综合楼、住院医技大楼、地下车库、一期废水站扩建工程及相关连廊组成，是一栋集门诊、病房、人防、地下车库等多功能于一体的符合现代医学原则的新型现代医院建筑。
其它工程概况详见《工程建筑概况特征表》、《工程结构概况特征表》、《工程设备安装概况特征表》。
2.2 现场及周边环境
由于本工程地下结构占地面积较大，东边离已有建筑较近。地下车库开挖后，实际可利用的场地很少，场地内无法形成施工回路，交通不很便利。
地下室施工期间，利用西南角通道（面临**路和**三条）缓解交通压力。西北角警卫室旁的**二条为辅助出入口，保证现场临时消防道路通畅。C区结构施工完成后，对现场道路进行重新规划。
2.3 招标范围
2.3.1 本工程承包项目包括下列各项：
（1）土建工程：图纸范围内的基础工程、主体结构工程、装饰装修工程。
（2）电气工程：图纸范围内的强弱电、照明工程；防雷接地工程。
（3）给排水工程：图纸范围的给水系统包括冷热给水、饮用水给水；消防给水系统；热水系统；空调循环冷却水补水系统；污水排水；屋面雨水排水系统。
(4) 暖通工程：除有净化要求部位外，全部工程内容（含空调冷却水系统的管道及相关设施）。
（8）钢结构工程：图纸和清单范围内内容
（8）幕墙工程：图纸和清单范围内内容
(9) 人防工程：图纸范围的相关设施。
（10）消防工程：喷洒头、水流指示器、信号阀、干、湿式报警阀、末端试水装置及试水阀、系统调试；化学消防；消防报警系统
（11）总图（含绿化）工程：图纸和清单范围内内容
（12）电梯工程：图纸和清单范围内内容
（13）医疗气体工程：图纸和清单范围内内容
（14）医疗废水工程：图纸和清单范围内内容
工程概况特征表
序
项 目
内 容
1
工程名称
成都市中西医结合医院二期工程工程施工总承包
2
工程业主
成都市中西医结合医院
3
设计单位
四川建筑设计院
4
建筑面积
55139m2
５
场地面积
15206.3m2
5
工程地点
成都市高新南区万象北路18号
6
质量目标
合格
7
结构形式
门诊综合楼，框剪结构；住院医技大楼，框架剪力墙结构
8
基础形式
独立基础和板式筏形基础

建筑设计概况特征表
序
项目
内 容
1
功能
公用建筑
2
建
筑
规
模
建筑总面积（m2）
55139m2
建筑
层数
地上
门诊综合楼6层、住院医技大楼16层
地下
综合门诊楼局部一层、住院医技大楼地下3层
建筑
层高
地上
综合门诊楼3.6 m层、住院医技大楼3.1m
地下
住院医技大楼4.6m
3
建 筑
高 度
±0.0绝对标高
496.6
槽底标高
479.7
室内外高差
200
建筑檐高
55.55m
4
屋面
防水等级二级、两道防水层
5
外墙面
无机矿物涂料墙面，面砖墙面、吸音板墙面、石材墙面、玻璃幕墙。
6
内墙面
石材、面砖墙面、纳米涂料墙面、无机矿物涂料墙面、吸音板墙面
7
顶棚
水泥混合砂浆抹灰，无机矿物涂料喷涂顶棚，铝合金方板吊顶、纸面石膏板、矿棉吸音板吊顶
8
楼地面
水泥豆石楼地面、防滑地砖楼地面，细石砼楼地面、花岗石楼地面、塑料地板地面。
8
门窗
塑钢窗、铝合金门、成品木门和部分特种门
9
内墙
砼剪力墙、-3F层~基础顶的填充墙采用MU10页岩砖。其余墙体采用MU3.5多孔页岩砖；具体详本公司建筑施工图。
10
外墙
砼短肢剪力墙、除注明外±0.00以上外墙采用200厚MU5自保温砖
11
防水
基础底板
4厚SBS一道+防水混凝土P8
地下室
自防水混凝土+4厚SBS改性沥青防水卷材一道
室 内
卫间1.5厚聚合物防水涂膜，墙壁防水砂浆抹灰
屋 面
4厚SBS改性沥青防水卷材+防水细石砼+面砖
12
节能
保温
混凝土外墙、屋面30厚挤塑聚苯板保温、页岩基层外墙聚苯颗粒保温砂浆，塑钢窗中空玻璃，40厚微珠无机保温砂浆，外墙外保温

结构设计概况特征表
持力层土质情况
中风化泥岩
地基承载力标准值
独立基础筏板基础
qpk=720Kpa
基础类型
综合门诊楼独立基础、住院医技大楼筏板基础
结构形式
综合门诊楼框架结构、住院医技大楼框剪结构
结构要求
按要求设置后浇带
抗震等级
框架：二级、剪力墙：一级
抗震设防烈度: 七度
地基基础
乙级
7度

住院医技大楼
筏基、防水板、地下室外墙、一层楼半室外部分C30（防水P8）；
垫层C15
主楼柱和剪力墙：基础顶面～-0.05m为C55；-0.05m～11.15m为C50; 11.15m ~38.45 m C40；38.45 m ~屋面C30
梁、板、楼梯、纯地下室KZ 采用C30
构造柱、圈梁、
现浇过梁等非结构受力构件±0.00以下C25，以上C20,

钢筋接头
型 式
采用绑扎搭接时，同一连接区段内的受拉钢筋搭接接头面积百分率不大于25﹪；采用机械连接和焊接连接时，同一连接区段内的受拉钢筋搭接接头面积百分率不大于50﹪
钢筋类别
箍筋采用一级钢，墙柱筋采用二级钢、局部采用三级钢详见结施图
结构尺寸
墙体
300、200mm、100mm
底板厚度
500 mm、

水、电等安装设计概况特征表
给
排
水
给 水
本工程以市政自来水为给水水源。
本工程采用分区供水，分三个供水分区：二层以下（含三层地下室）为低区，由市政管网压力直接供给；三层至九层，为中区，由中区变频增压系统供水；十层至十六层，为高区，由高区变频增压系统供水。
给水干管采用薄壁不锈钢管，环压或卡压式连接，给水支管采用Ⅲ型PP-R管材，热熔连接，耐压1.25MPa。
热 水
系 统
住院楼热水供应采用集中热水系统，全日制机械循环供应，热水系统各区设置独立循环泵，与热水交换器一一对应。
给水干管采用薄壁不锈钢管，环压或卡压式连接，热水支管采用PP-R稳态复合管材。
消 防
本工程消防系统设有室外消火栓系统、室内消火栓系统、湿式自动喷水灭火系统.
消防栓、喷淋管材采用热镀锌钢管，管径小于100mm时，采用丝接；管径大于或等于100mm时，采用沟槽室式连接。
排 水
本工程采用污、废水分流排放系统。室内污、废水排放系统采用具有专用通气立管的排水系统。地下室和设备间废水经机械提升用专用管道接室外雨水系统，屋面雨水采用重力排水系统就近排入室外雨水沟。排水立管采用U-PVC硬聚氯乙烯塑料管；开水排水管道及二层排水管道转换及以下管道采用排水铸铁管，压力排水管采用焊接钢管，焊接或法兰连接。
电
气
接 地
防 雷
本工程为二类防雷，防直击雷、侧击雷、防雷电感应和雷电波的侵入，并设置等电位总连接。在屋面及屋面构架上设置避雷带，所有突出屋面的金属构件均应就近与避雷焊接连通，屋面避雷带采用∮12mm热镀锌圆钢焊接，并在屋面组成不大于12×8或10×10的避雷网格；利用建筑物构造柱内∮16mm以上 2根主筋（成对角）上下焊通作防雷引下线，引下线间距不大于18m，每二层楼板及屋面内的钢筋各层框架梁钢筋均应与柱内的钢筋相连以利于均衡电位。
电 源
本工程电源进线引来二路10KV专线电源作为工作电源，柴油发电机供电作为备用电源。供电电压380/220V。工程中消防设备用电、电梯、应急照明、正压风机、消防水泵等负荷为一级负荷，由双电源供电；商场、车库照明为二级负荷；其余为三级负荷。
线路敷设
所有供电支线均穿热镀锌钢管在墙柱板内暗装。电缆明敷在桥架上，照明导线采用WDZ-BYJ-450/750V电线，应急照明导线采用WDZN-BYJ-450/750V电线, 低压一般电力电缆采用WDZN-YJ-0.6/1.0kV电力电缆 ，消防电力导线采用WDZN-YJ-0.6/1.0kV电力电缆
弱电系统
火灾自动报警系统，安防及等电位总连接系统，通讯呼叫系统。
消防
消防工程
本工程为一类高层建筑，耐火等级为一级，每层设两个防火分区，2-3疏散通道出口或疏散楼梯，室外消防由室外给水管网直接供给，室内消火栓由地下室水泵房水泵及屋顶水箱、稳压泵联合供给。地下车库、门诊病房内均设置喷淋消防
气体
医疗气体
本工程医用气体系统设有：医用中心供氧系统（普通病房、监护病房、抢救室、透析室大楼每层配置稳压装置、流量仪、检测箱）；医用中心吸引系统（普通病房、监护病房、抢救室、透析室均设置）；空气系统（监护病房、抢救室设立）。普通病房、透析室每床配置氧气、吸引中断各一，监护病房、抢救室配置氧气、吸引中断各两个，一个空气终端
废水
医疗废水
属一期污水站扩建工程详见施工设计图
电梯
电梯安装
本工程设有六部电梯：病床梯、消防梯、污梯、医务人员专用梯、货梯使用，载重1600KG.额定速度1.5m/s,提升高度67.2米，其他见设计参数
暖
通
通风
地下1—3层车库设置机械通风系统，兼做火灾时排烟系统。
地下室设备用间平时设机械通风系统，火灾时做密闭防烟处理。
防烟楼梯间和合用前室设机械加压送风系统。
本工程采用变频空调机系统煤层房间均设有独立的新风系统。风管采用ZY-A6单面彩钢酚醛风管
2.4、施工所备条件
成都市中西医结合医院二期工程总建筑面积55129㎡ 。地下三层，地上：综合门诊楼6层，住院医技大楼为16层，框剪结构。其中地下建筑面积约14697㎡，地上建筑面积：二期门诊综合楼6028㎡，住院医技大楼约为34414㎡。本工程位于成都市高新区元华路成都市中西医结合医院二期工程规划用地范围内。紧邻一期已建工程。施工场地已具备开工条件，临时施工场地有限，现场设置生产区，生活区另劈场所，拟建施工部分临时工房才能满足施工要求。施工期间业主提供400KVA变压器及电源和施工场地临时水源接口、临时、道路交通出入口排污口位置已经给定。

三、难点、特点和对策
3.1、特点
特点1：地下室工作量大
住院医技大楼地下室三层，深度16.9米，基坑边坡支护工作、土方开挖量大、地下室工程量大，场地比较狭小，且要求二期工程施工不得影响一期医院的正常运转，所以在施工组织方面,组织高素质的劳务队伍、选择满足现场施工需要的机械设备和周转材料，是控制好本工程成本及工期的关键。
特点2：一次性投入较大
本工程工期紧，施工时虽采用流水施工，但由于工程总量较大，所以材料的一次性投入相当大，这给项目的资金运转带来了非常大的压力。
特点3、各专业交叉配合多
本工程专业交叉施工量大，工期紧，抓好重点和难点，是确保工程质量的关键。因此，机电设备及管线的安装与装修各专业施工、以及装修各专业之间如何互相交叉，合理穿插施工是保证工期的关键。
特点4、住院医技大楼和综合门诊楼相距较远，材料场内周转工作量大。
3.2、施工难点
难点1：基坑深工程量大施工周期长，基坑支护防护是关键。
难点2：紧邻一期已建医院，噪音及扰民问题增加工作难度.。
难点3：本工程工期紧、工序内容多、各专业交叉配合多。
3.3、解决难点的对策
根据二期工程施工图纸、招标文件要求和现场踏勘情况，结合我单位施工医院工程的经验，本工程的特点和相应拟采取的对策如下：
3.3.1本工程设计运用现代化医院设计理念与布局方法，充分体现了以病人为中心的原则。施工人员必须具有大型医院施工经验，才能在施工过程中更好地体现设计意图。我们采取的对策是：
我单位具有丰富的大型医院施工经验，将选派素质高、参与过大型医院工程施工的管理人员组成项目经理部，配备创优能力强、承担过大型现代化医院工程施工的劳务作业队伍和安装、装饰、钢结构等专业性强的施工队伍。
积极与业主、设计人员进行沟通、咨询，并请医院的有关专家给项目管理人员讲述建筑物使用功能方面的知识，共同探讨主要施工程序、方法，在施工过程中完美地体现设计意图。
3.3.2结构形式框架剪力墙结构
我单位具有各种复杂结构施工的丰富经验。在本工程中，将充分发挥我单位雄厚的综合施工技术优势，选配技术素质高、战斗力强的结构施工队伍，高质量地完成结构施工。
3.3.3本工程除常规的机电专业外，还包括诸多新技术和新系统。工程各专业工种之间的工序上交替穿插频繁，因此，施工总体部署及各专业工种之间的相互协调、配合也是本工程一大重点。要求施工单位具有很强的专业施工、协调和总包管理能力，确保全面实现使用功能。采取的施工对策如下：
我单位经多年实践，积累了丰富的总承包管理经验，并与国际惯例接轨，在工期、质量、安全、成本、文明施工以及总分包协调控制等方面形成了独特的管理优势。本工程中，将发挥我单位专业配套能力和总包管理实力，重点推行目标管理、跟踪管理、平衡协调管理，积极处理好各方关系，协调施工现场各类资源的合理配备，重点实施：
（1）项目总体策划、实施、管理、协调及控制；
（2）总包单位自身的专业配套能力；
（3）项目技术管理协调能力，图纸深化设计、施工详图设计；
（4）对工程特殊情况和问题的决策和应变能力。
3.3.4本工程专业性强，对施工工艺要求高，如医用废水站施工、医用气体管道安装，我们将制定明确的质量保证措施，加强施工过程控制，以确保施工质量。
（1）为满足洁净度的要求，从风管制作、风管材料的选择及清洗、工人的着装、风管运输及半成品、成品的保护等方面均作了详细的规定。制定防止二次污染的措施。
（2）为满足气密性方面的要求，风管板材的拼接咬口、闭合缝、弯管的横向缝、矩型风管的转角缝等均需涂密封胶；风管法兰翻边最易开裂渗漏，风管翻边保证不小于7mm，不超过10mm，翻边后应敲平整与法兰紧贴。
（3）风管及其配件的密封垫选择不透气、不产尘、弹性好的材料，保温前进行漏风量检测。
（4）我单位除积极与指定分包单位配合、协调外，还将从材质、对医疗气体管道安装前的检查、除污、脱脂以及对安装的过程进行控制，同时加强试验检测的过程控制，并明确的提出质量目标。
3.3.5本工程紧邻一期已建工程。施工过程中必须采取有效措施维护周边环境和安全，保证一期医院正常运转秩序。施工对策：
（1）建立针对施工现场的环境和职业安全卫生管理体系：项目本着“坚持人文精神，营造绿色建筑，追求社区、人居和施工环境的不断改善”的环境理念，根据ISO14000环境管理体系标准、本企业环境管理手册，OSHMS18000职业安全卫生管理体系、本企业职业安全卫生管理手册，建立针对施工现场的环境和职业安全卫生管理体系。
（2）合理安排施工工序，晚22:00至次日凌晨6:00不从事产生噪音扰民的施工生产活动。加强与医院有关部门的沟通，有特殊情况时调整施工时间，将因施工给医院和周边居民带来的不便降到最低限度。
（3）现场成立防扰民和保护周边环境工作小组，设立来访接待办公室，公布现场联系电话，密切联系周边居民，主动走访周边居民，专人负责接待来访，作好解释工作，对合理的要求及时采取措施。
（4）降噪措施：钢筋、模板、风管加工场地和生活区全部安排在场外，减少现场施工噪音。针对现场施工作业区采用隔音罩，在四周外架上张挂双层隔音罩代替普通的安全网，同时混凝土浇筑时采用低噪音环保振动棒，产生的噪音经过双层隔音罩后，到达病房外可低于50 dB；在现场四周布置噪音监测点，根据监测结果，及时降噪。装卸材料时，既轻吊轻放，又要在被吊材料与已吊材料之间垫木枋，防止碰撞产生噪音。
（5）控制光污染措施：钢结构焊接搭设彩色帆布棚，起到防风、防雨、遮蔽光线的作用。夜间照明灯光不得朝向高干病房和居民楼，22：00以后关闭大灯。
（6）施工用水经多级沉淀、过滤并经检测符合环保要求后排入市政管网。现场空地进行绿化、硬化，同时派专人定时洒水，防止扬尘。
（7）场区搭设安全通道，高空临边危险处搭设水平挑网。对氧气站搭设架网封闭。
2.4.6本工程所需构件和材料数量多、块体大。而现场场地极其狭小，能提供的临时用地远远满足不了工程的需要。同时，现场内外交通状况严峻。利用各种资源和组装社会生产力，并合理部署、科学组织施工生产和进行总平面的布置，以解决材料加工场、堆场、交通问题、办公、人员住宿等后勤保障极为关键。施工对策：
（1）我企业具有在狭小场地施工的经验。针对本工程的具体特点进行科学规划，合理布置各阶段现场平面。保证现场临时消防道路通畅。地下室施工完成后，对现场布置进行重新规划，彻底缓解现场场地不足的压力。
（2）我公司在附近联系到含有硬化庭院、库房、住房、卫生间、浴室等设施的空闲场地，并将同该单位签署了合作意向书，可解决所有人员住宿、生活。
（3）进场后将立即与交通部门沟通联系，以便取得支持。派专人协调周边道路交通及安全监督，确保施工期间交通畅通，行人安全。尤其是大型车辆进出时，在出入口设置警示牌。
（4）根据每天的工作量制定构件、钢筋、模板、风管等进场计划，使进场材料能及时转移到施工层，减少场内积压。堆放在场内的材料要遵循先用的后进，使先用的材料堆放在最上层。
2.4.7鉴于本工程的重要性，如何通过严格的程序控制和过程控制，实现“精品工程”，实现“天府杯”和争创“鲁班奖”，把本工程建成一流的艺术精品，是本工程的核心任务。施工对策：
（1）企业重视
将本工程列为企业的重点工程，直接委派质量总监常驻项目，代表我单位对本工程的质量进行全过程监督和负责。项目根据ISO9001系列标准和程序文件，结合本工程特点，编制项目质量保证计划、创优计划。按照过程精品，动态管理，节点考核，严格奖罚的原则，确保每个分项工程达到优良，以过程精品确保精品工程。
（2）实施质量目标管理
分解、量化总体质量目标，使总体质量目标融于切实可行的日常管理之中：将总体质量目标分解为基础阶段质量目标、主体结构阶段质量目标、安装工程的质量目标，通过对各个分解目标的控制来确保整体质量目标的实现。
（3）强化质量节点控制、消除质量通病：针对同类工程易出现的质量问题，设立若干质量控制点（钢结构安装精度、空调安装质量控制、机电安装质量控制等），开展过程质量管理，进行QC活动，防止质量通病的出现。
（4）强化项目质量管理制度建设：根据项目在以往同类工程创优过程中的经验，进一步总结和完善“三检”制、质量会诊制、挂牌施工制、定岗负责制、标签制、成品保护制、培训制、奖惩制，样板引路制。
（5）强化项目预控、过程控制：施工前，对质量造成影响的重点、难点和关键部位提前放样，并编制好详细的施工方案（如：基坑降水护壁施工方案、脚手架方案、季节性施工方案、医用气体管道安装方案等）。作到事先有预控，施工中加强过程控制，管理人员在跟班作业中进行过程检验。

四、施工部署
4.1、工期目标
计划总工期610日历天，其中：地下基础140天，主体结构130天，二次结构 110天，装饰和水电、消防、电梯、医疗气体等安装调试170天，总平及绿化30天，竣工保洁维修等30天。施工过程中各施工过程相互穿插施工，保证总工期在610日历天内顺利竣工。（见进度计划附表）
4.2、工程质量目标
本工程质量目标：达到《建筑工程施工质量评价标准》（GB/T50375－2006）的合格标准。各分部、分项工程质量评定符合国家验评标准，环保检测合格。争创天府杯。
4.3、安全生产、文明施工目标
（1） 安全生产，杜绝重伤和亡人事故，轻伤事故率控制在3‰以内。
（2） 文明施工：达到标化工地。 创中建总公司CI达标示范工地。
（3） 环境保护目标： 贯彻ISO14001标准，执行四川省的有关环保规定，控制噪音、扬尘、污水排放及垃圾处理，力争实现“绿色文明工地”。达到用户及市民满意。
（4）科技进步目标 ：创局、中建总公司科技示范工程。
（5）项目团队文化建设目标：组建青年突击队，全面开展劳动竞赛，争创 “青年文明号”。

4.4、项目组织机构
4.4.1、 项目决策层
组织框架：以项目经理、执行经理、总工、商务经理等四人组成项目班子，下设六部一室。
4.4.2、 项目执行层
项目执行层由2名工段长，2名技术员，2名质检员、2名安全员组成独立的管理机构直接服务到班组。
劳务组成：
主体结构设两个成建制劳务队、两个土建施工组、一个水电安装组。
二次结构设一个劳务班组。
劳务用工将出现两个高峰期：一个是基础施工，计划100-200人；一个是主体与二次结构和装修穿叉施工约300人。
4.4.3 项目组织机构图

项目经理
