图书馆改扩建项目工程施工组织设计.docx

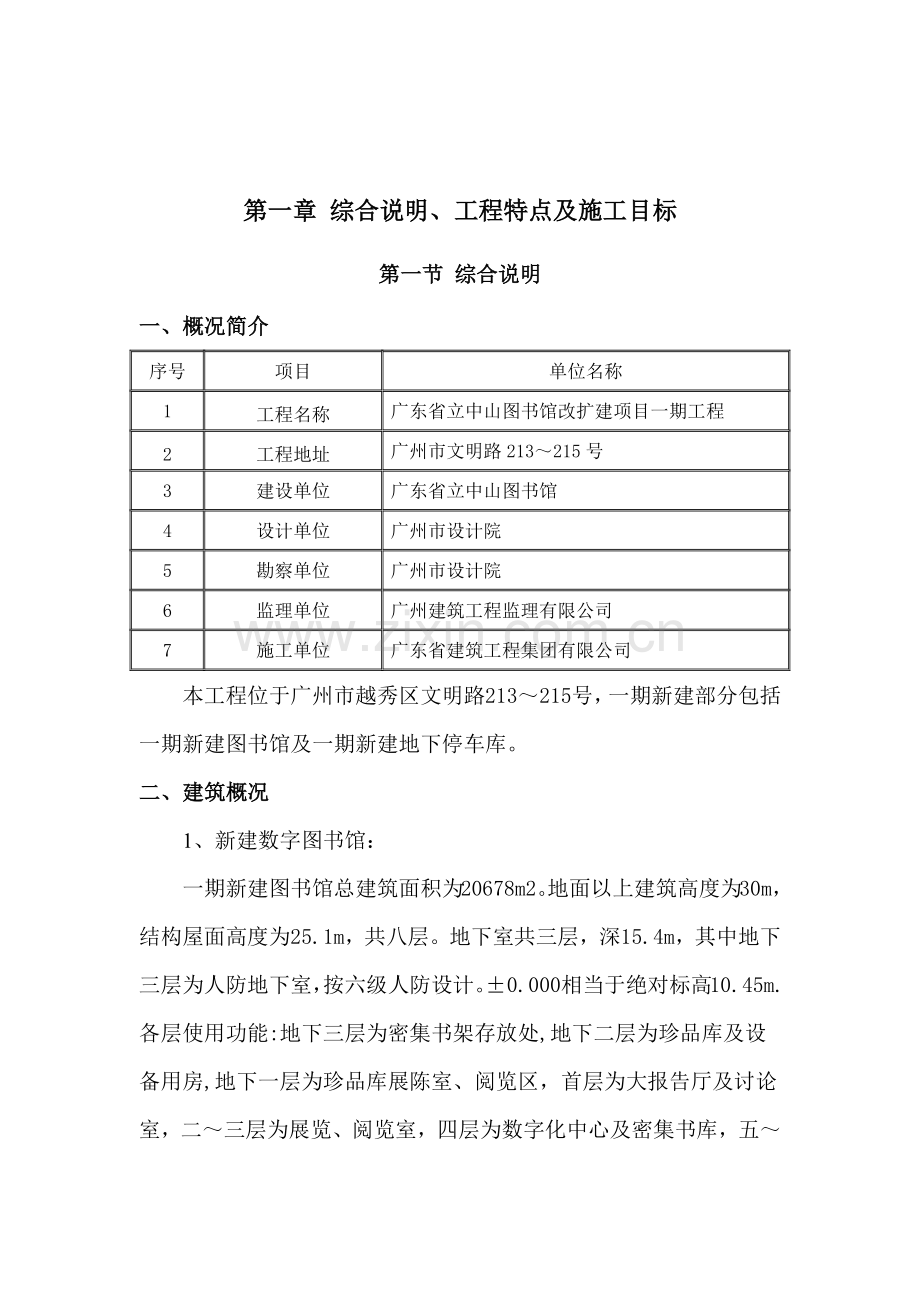

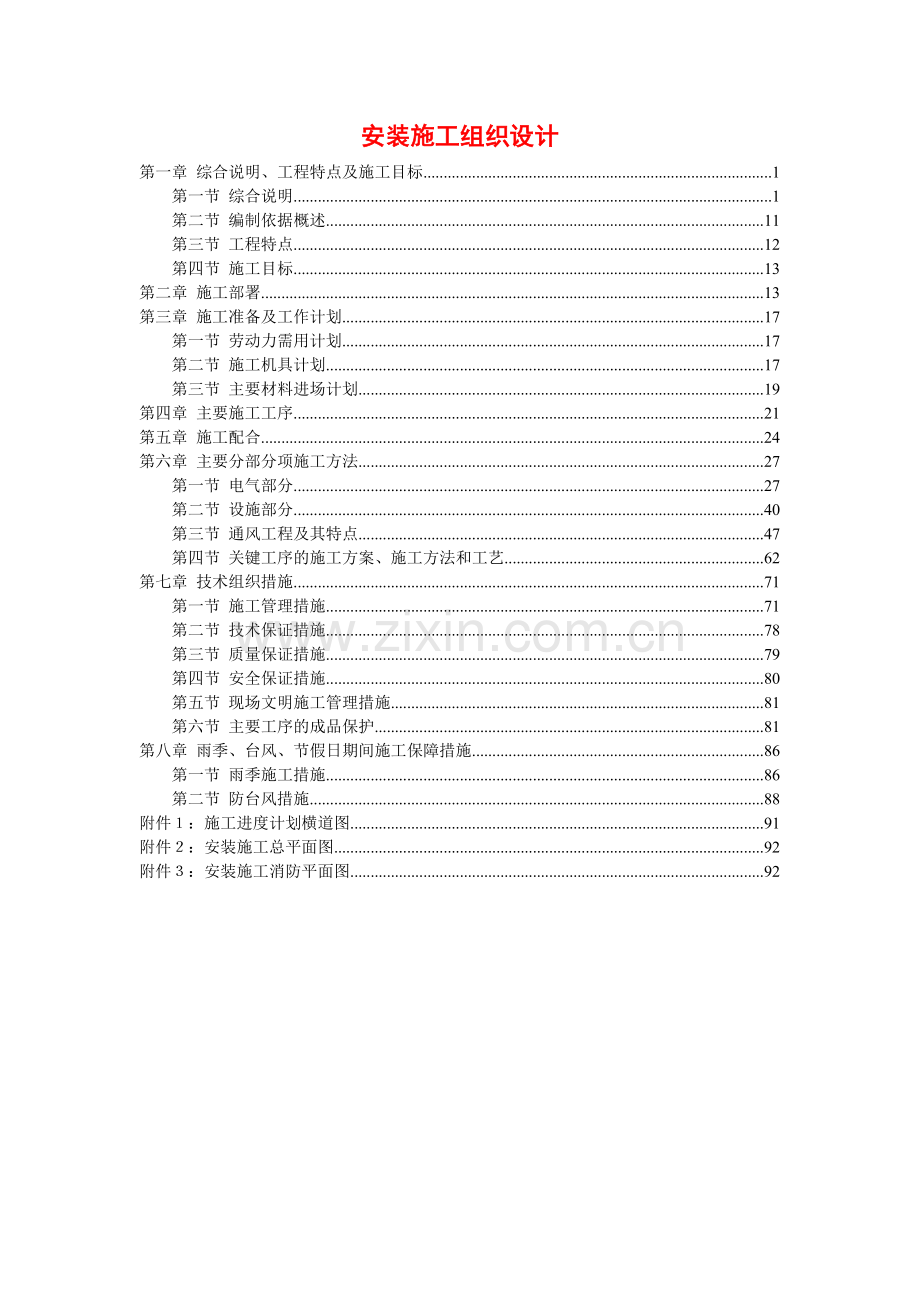

安装施工组织设计第一章 综合说明、工程特点及施工目标1第一节 综合说明1第二节 编制依据概述11第三节 工程特点12第四节 施工目标13第二章 施工部署13第三章 施工准备及工作计划17第一节 劳动力需用计划17第二节 施工机具计划17第三节 主要材料进场计划19第四章 主要施工工序21第五章 施工配合24第六章 主要分部分项施工方法27第一节 电气部分27第二节 设施部分40第三节 通风工程及其特点47第四节 关键工序的施工方案、施工方法和工艺62第七章 技术组织措施71第一节 施工管理措施71第二节 技术保证措施78第三节 质量保证措施79第四节 安全保证措施80第五节 现场文明施工管理措施81第六节 主要工序的成品保护81第八章 雨季、台风、节假日期间施工保障措施86第一节 雨季施工措施86第二节 防台风措施88附件：施工进度计划横道图91附件：安装施工总平面图92附件：安装施工消防平面图92第一章 综合说明、工程特点及施工目标第一节 综合说明一、概况简介序号项目单位名称1工程名称广东省立中山图书馆改扩建项目一期工程2工程地址广州市文明路213215号3建设单位广东省立中山图书馆4设计单位广州市设计院5勘察单位广州市设计院6监理单位广州建筑工程监理有限公司7施工单位广东省建筑工程集团有限公司本工程位于广州市越秀区文明路213215号，一期新建部分包括一期新建图书馆及一期新建地下停车库。二、建筑概况1、新建数字图书馆：一期新建图书馆总建筑面积为20678m2。地面以上建筑高度为30m，结构屋面高度为25.1m，共八层。地下室共三层，深15.4m，其中地下三层为人防地下室，按六级人防设计。0.000相当于绝对标高10.45m.各层使用功能:地下三层为密集书架存放处,地下二层为珍品库及设备用房,地下一层为珍品库展陈室、阅览区，首层为大报告厅及讨论室，二三层为展览、阅览室，四层为数字化中心及密集书库，五八层为密集书库。地下三层层高3.7m，为密集书库及设备用房等；地下二层层高3.7m，为珍品库、密集书库及设备用房等；地下一层层高5.0m，为珍品库展陈室、阅览区等，-5.0夹层层高2.65m；首层层高4.40m，为报告厅及讨论室；二三层层高3.60m，为展览、阅览室，其中二层内庭院上空为采光屋顶；四层层高3.60m，为数字化中心及密集书库，其中屋顶花园层高10.80m；五八层层高3.60m，为密集书库；屋面面为坡屋面，主要有机房，最大层高6.40m。0.000相当于绝对标高10.45m。2、新建地下停车库：拟建建筑为二层地下室的露天广场，地下室顶板覆土约2m，基坑开挖深度约为11.0m。本工程地下室顶板标高0.00，相当绝对标高7.00m,现地面绝对标高为8.659.56m。基坑底相对标高-8.520。本工程的总建筑面积为23593m2，地下一层建筑面积为11396m2，地下二层建筑面积为11396m2，耐火等级为一级；屋面防水等级为一级，抗震设防烈度为七级。三、安装工程概况安装工程包括电气部分与设施部分， 电气部分包括照明配电系统、防触电安全保护系统、综合布线系统、电视系统、广播系统、防雷和接地系统；设施部分包括给水系统、排水系统、消防系统和通风系统。1、照明配电系统本工程电气专业包括高低配电、变电、自备发电、动力、照明、防雷及接地等强电系统和火灾自动报警、紧急广播、保安闭路电视、楼宇设备自动化管理、停车场自动化管理、综合布线等弱电系统。(1)供电系统: 高压供电采用两路电源进线,高压系统采用单母线分段的运行方式,中间设置联络开关,互为备用,当其中一路高压电源停电时,可手动或自动切换,将带电段电源送至停电母线上,确保重要负荷的供电。 低压系统共设四台干式变压器，分两组(每两台一组)，正常时变压器分列运行，中间设置联络开关，互为备用，当某一组其中一台变压器停电时，可手动或自动切换，将带电段电源送至停电母线上。低压配电母线分为正常配电母线和事故配电母线两段，由正常电源进线开关和发电机电源进线开关用电气和机械联锁自投切换，在正常及事故状态下，均保证对重要负荷的供电。 柴油发电机组在市电高压电源停电时，发电机在15秒内自动启动，并在30秒内将低压系统重要负荷接入。 消防设备、应急照明、电子计算机系统电源、保安系统电源等重要负荷均由低压配电系统不同母线供给两回路电源，两路均备用发电机电源切换的事故母线段，两路电源在末级配电箱自动切换。(2)照明设计；1）阅览室、书库、机房、车库等采用荧光灯，大堂、报告厅、走廊等场所配合装修选用高效光源或节能光管。2）室外照明采用带独立太阳能电池板的高杆灯、草坪灯。根据建筑物外型特点设立面照明。2 、防触电安全保护系统本工程低压配电系统的接地形式采用TN-S 系统。零线在进户处做重复接地后，PE 线与N 线严格分开，凡正常情况下不带电而当绝缘破坏后呈现电压的所有电气设备、金属外壳及单相三极插座的接地极均要求与PE 线可靠连接。照明回路与插座回路分开敷设， 插座回路均设漏电保护电流为30mA 的漏电保护器。本工程所有进出建筑物的金属管道、强弱电进线管等在MEB 箱做总等电位联结。3、 综合布线系统本系统采用结构化综合布线， 支持语音和数据系统。光纤引自馆内计算机房， 干线子系统为五类大对数电缆通过桥架敷设，水平子系统采用高品质五类非屏蔽双绞线通过穿钢管供给信息插座。信息插座为暗装， 安装高度底边距地为1.6m。4、 电视系统本工程电视信号源由有线电视网引来，采用SYKV-75-9 型电缆穿钢管埋地引至电视前端箱,电视干线采用SYKV-75-7 型通过桥架敷设， 分支线采用SYKV-75-5 型通过穿钢管沿墙、板缝或地面内暗敷设。插座为暗装， 安装高度底边距地为1.6m。5、 广播系统本工程由馆内广播中心引来， 进线采用BV-22.5 穿钢管埋地进户， 分支线采用BV-21.5 穿PVC 管沿墙及楼板敷设。6 、防雷与接地系统本建筑物按二类防雷等级设计，沿女儿墙暗装避雷带作防雷接闪器，屋面组成不大于1010或128的避雷网格。利用建筑物柱筋由上至下焊通作引下线。利用建筑物基础桩作防雷接地极，将建筑物基础钢筋与地梁钢筋全部焊接连通成闭合回路。在建筑物内外预留接地端子和测试端子。在变压器高、低压侧、变压器后第二级配电箱及重要设备配电箱进线处各相上装设避雷器。采用共用接地系统工作接地、保护接地、防雷接地（共用地极）接地电阻少于1欧姆。采用TN-S接地保护系统，所有用电设备的金属外壳、金属构架、线管等按规范规定，接于PE线保护。接地保护干线、接地干线及其它金属管道（水、空调）在适当地方作等电位联结。7、给水系统水源采用市政自来水,一期利用原有DN150自来水进户管由改建图书馆西南面引入,由自来水公司设计为双路供水,并在改建图书馆西南面就近设一组DN150市政水表供图书馆用水,并设相应水表井.8、 排水系统（1） 雨、污水室内采用分流系统，至室外后合流排入市政合流排水管网。市政排水进入城市集中污水处理厂进行二级生化处理。空调机房内设排水地漏，采用有组织排水；地下室车库内的集水井、各个水泵房内的集水井、改建图书馆消防电梯排水集水井、新建图书馆消防电梯排水集水井、新建图书馆室外绿化集水井以及新建图书馆地下二层污水泵房集粪井内均各设两台潜水泵，一用一备。室外设置GG-2S型钢筋混凝土隔油池处理厨房含油废水，处理水量9.6m3/h,有效容积1.5m3，经处理后的废水流入市政井，排入室外污水管网。（2）卫生洁具及材料洁具：采用合资企业生产的卫生洁具；管材：1）冷水系统：市政进水管和室外线路水干管采用球墨给水铸铁管，橡胶圈柔性连接；室内给水管全部采用薄壁不绣钢管，卡压式或环压式连接。2）排水系统：室内污废水采用离心浇铸式铸铁水管，卡箍式或法兰式连接；室内雨水管采用涂塑钢管，卡箍连接；室外采用UPVC双壁波纹管，弹性密封圈承插连接。9 、消防系统本工程总建筑面积为73405 m2，分为一期新建地下停车库、一期新建图书馆、图书馆原状改建三个子项。耐火等级为一级。 一期扩建革命广场地下车库 （1）本工程负一、二层均为汽车库，地下一层建筑面积为10480 m2，停车228辆，地下二层建筑面积为12931 m2，停车291辆，非机动车库负一二层面积分别为741 m2，每层停494辆，耐火等级为一级。 （2）本工程分别划分为三个防火分区，面积以不超过4000 m2设计。各防火分区的疏散楼梯为封闭楼梯间。疏散门采用防火门，各防火分区之间用特级防火卷帘和甲级防火门分隔，防火烟区均用钢筋混凝土梁分隔，设备机房均设甲级防火门。 （3）负一二层均设自动喷淋系统，烟感及火灾自动报警装置并按规范设置消防箱。 （4）消防疏散：本工程根据各消防分区，各设有两个以上的出口，疏散距离最大60米。一期改建图书馆本工程为原馆舍的改建工程，包括更换、完善各项设备管线、馆内使用功能调整、交通与空间的改造，外立面的造型翻新改造等，主要使用功能为普通中外文的采编，阅览、收藏等。本工程总建筑面积为30827平方米。其中地下层643平方米（为原有地下人防工程），工程耐火等级为一级。(1)消防分区；首层划分4个防火分区，其中第一防火分区是展览区域，面积以不超过4000平方米设计，其余各层为书库及开放阅览室和办公室。二层划分为4个防火分区，三层划分为4个防火分区，其余六至十层每层为一个防火分区，高层部分设置的防火分区的疏散楼梯为防烟楼梯间，设有防烟前室。裙楼部分为封闭式楼梯间，门采用乙级防火门，各防火分区之间用特级防火卷帘和甲级防火门分隔，防烟分区均用钢筋混凝土梁分隔，设备机房均设甲级防火门。建筑物内每层均设自动喷淋系统，烟感及火灾自动报警装置并按规范设置消防栓。(2)消防疏散；本工程根据各防火分区，各设有两个以上的疏散出口，疏散总宽度首层为36.95米，二层为29.7米，三层为25.9米，疏散距离最大30米。高层部分底层留有供消防车进入的通道，宽度及高度净高大于4米。一期扩建图书馆本工程为一类建筑，一级防火等级；其中，地下一层至地下三层采用气体灭火方式，每层各分为5至6个防火分区，首层至八层各设一个防火分区。塔楼及地下室部分，防火分区之间均以甲级防火门及特级的防火卷帘分隔，且防火分区均有独立的防烟、排烟设施；自动喷淋系统和自动报警系统。每个防火分区在通向前室及楼梯间均设有乙级防火门，且向疏散方向开启，设备机房及消防电梯机房均设有甲级防火门，各层水、电表房及管井门均设丙级防火门。而走道及房间距消防前室的距离均不超过规范规定。该工程特殊技术用房报警，喷淋及灭火监视系统均由消防控制中心控制，而在一期革命广场地下一层设有EPS备用电源，以确保消防及基本公共照明。首层疏散人数小于600人，疏散宽度为6.8米；2至8层的疏散人数小于200人，疏散宽度大于2米；负一至负三层疏散人数小于400人，疏散宽度大于4 米，所有最大疏散距离均小于30米。10、 消防电气设计：(1)本工程消防自动报警系统为一级保护对象，采用集中报警系统。消防中心设在一期改建图书馆（B）首层。(2)消防自动报警系统按照规范，在阅览室、书库、办公室、报告厅、走廊、设备机房等场所装设感烟探测器，地下停车场、水泵房等场所装设感温探险测器。发电机房及珍品库设气体灭火系统。(3)消防箱栓处设置带对讲电话插孔的碎玻报警按钮及警铃。在适当部位设带对讲电话插孔的手动报警按钮。(4)首层消防中心设置集中报警控制机，接收三栋建筑物的火灾报警信号，发出火灾警报，并通过联动控制柜自动/手动控制，以切断与消防车无关的电源回路，强降全部电梯至首层，启动消防水泵、消防喷淋泵及消防风机，关闭空调系统，并将消防设备运行的反馈信号在联动控制柜显示。(5)消防中心设置紧急广播主机及消防专用对讲电话主机，当火灾确认后，切断所有非消防广播（扩音）系统，按疏散顺序接通事故广播回路，进行事故广播。(6)总电房、消防风机房、消防水泵房、消防电梯机房、发电机房、空调主机房等设消防专线电话分机，消防中心设火灾119专线电话。(7)消防设备电源均为双回路供电，一路引至低压母线，另一路引自低压事故电源切换的母线，并在末端配电箱自动切换。(8)火灾自动报警系统信号线、电话线、紧急广播线采用阻燃双胶线，穿管沿楼板、墙暗敷或天花内明敷，消防设备电源线采用耐火电线或电缆；所有明敷的线管或线槽必须涂防火漆保护。(9)应急照明；在走廊、楼梯、疏散通道等场所设带蓄电池的疏散照明灯，所有出口设带蓄电池的指示灯。高低压配电房、发电机房、消防中心、水泵房等重要机房装设内带电池式荧光屏灯作应急照明用，火灾发生且市电停电时由发电机供电。11、 通风空调系统本工程为中央空调工程，为提高能源的利用率，因此将一期二期综合考虑，采用设在一期地下车库A的地下二层的冷站集中供冷。但由于一期新建图书馆 C为珍品书库等需要全年运行，且与地下车库A之间不具备设置地下管廊的可能，因此，新建图书馆C设置独立冷源，不在冷站供冷之内。（1）本工程中，大空间（展厅、报告厅、阅览室等）采用定风量低风速的送风系统，集中回风，新风自然补进由对开式多叶调节阀进行调节，与回风混合，经风柜处理至送风状态后由风管均匀送至室内。（2）小空间（办公室等）采用风机盘管加新风系统。新风由新风机组统一处理后通过风管送至小风机盘管。（3）一期新建图书馆C的珍品库及数字化中心的末端采用恒温恒湿空气处理机组。第二节 编制依据概述1、工程测量规范GB50026-932、现场设备安装、工业管道、焊接工程施工及验收规范 GB50236-983、建筑给水排水及采暖工程施工质量验收规范GB50242-20024、通风与空调工程质量检验评定标准GBJ304-88 5、自动喷水灭火系统施工及验收规范GB50261-20056、电气装置安装工程电气照明装置施工及验收规范GB50259-967、电气装置安装工程母线装置施工及验收规范GBJ149-908、电气装置安装工程电缆线路施工及验收规范GB50168-20069、电气装置安装工程接地装置施工及验收规范GB50169-200610、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-9211、电气装置安装工程低压电器施工及验收规范GB50254-9612、电气装置安装工程1KV及以下配线工程施工及验收规范 GB50258-96 13、通风与空调工程施工及验收规范GB50243-200214、施工安全管理规范、规程及规定15、建筑施工高处作业安全技术规范JGJ80-9116、建筑机械使用安全技术规程JGJ33-200117、施工现场临时用电安全技术规范JGJ46-200518、建筑工程施工质量验收统一标准GB 50300-200119、建筑电气工程施工质量验收规范GB 50303-200220、建筑给水排水及采暖工程施工质量验收规范GB50242-200221、建筑防雷与接地及安全装置安装DBJT 14-522、广州市设计院提供的广东省立中山图书馆改扩建项目一期工程施工图和图纸会审等。23、 广东省立中山图书馆改扩建工程项目一期工程施工组织设计。24 、本公司有关施工、施工质量、安全生产、技术管理等文件。第三节 工程特点1 施工技术、质量要求高。工程内部技术先进，要求安装质量非常高，必须重视安装质量，搞好安装与土建方面的密切配合，统筹安排，协调一致，优质高效地完成安装工作。2 工程专业技术性强，工艺复杂。工程对安装队伍的专业性要求极高，需要专业性很强的专业队伍施工。3 工程中采用了新技术、新材料、新工艺。钢塑复合管材是近几年才被应用到工程中的新材料，并采用新的施工工艺。4 工程周期短，配合面广、量大。该工程需要多种队伍交叉作业，全面施工，工程量大，任务重。第四节 施工目标一、质量目标：确保合格，争创省样板。二、安全目标：杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，轻伤频率控制在3以内。三、文明施工目标：争创省双优工地。第二章 施工部署2.1 施工部署原则2.1.1集中重点力量保工期， 在人力、物力上给施工充分保证。其他各项管理工作应对本工程积极协助， 搞好各方面的协调配合。2.1.2组织施工时穿插作业， 重点部分抢工。该工程施工配合量大、面广， 暗设在楼地面、墙内的管道、箱盒必须配合好土建主体施工，在浇筑混凝土楼板之前， 组织好暗配管的埋设及预留孔工作。组织好内部各工种的作业， 以达到安装与土建及安装内部各工种之间互创施工条件， 确保工程总体进度。2.1.3推行先进的施工方法， 采用高性能的施工机具， 提高机械化施工水平。安装施工作业中， 应大量采用电动小型工具，以提高机械作业水平， 提高工作效率。2.2施工组织2.2.1 项目部管理架构项目部组织架构图项目经理：徐剑峰技术负责人：李永文副项目经理：陈义平副项目经理：方炳亮合同预算部：林文增材料设备部：郑文州财务部：郑舒秋质量安全部：樊敬云技术部：王征文工程部：赵淑勤各 专 业 施 工 班 组电、焊工棚 工空调安装装修安装水电安装油漆工瓦 工砼 工钢筋工模板工2.2.2项目部安全管理架构2.2.3项目部质量管理架构项目经理徐剑峰项目副经理：方炳亮技术负责人：李永文项目副经理郑林峰水电施工员郑松水水电施工员林文雄主办施工员黄绍进主办施工员吴卫东主办施工员郑翔宇专职质量员黄可韶专职质量员各专业施工班组第三章 施工准备及工作计划第一节 劳动力需用计划 劳动力需用计划表 表3-1工种投入劳动力情况（人）工方工程2006.8-2007.10基础工程2006.8-2007.12主体工程（1至2层）2007.10-2008.5主体工程（2层以上）2008.5-2008.12装饰工程2008.10-2009.2竣工工程2009.1-2009.3电工1561015182020252530水工14556152025302530焊工11234565634钳工15656565656空调5656101525301015第二节 施工机具计划该工程安装工作量大、工期紧， 为确保按期施工， 将以提高机械化作业水平来保证。根据工程进度情况， 提前把施工机具运进现场， 以确保工期与工程质量。主要机具设备见表3-2。施工机具计划表 表3-2序号机械或设备 名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1交流电焊机BX3-30055国产200328良好2台式钻床TC1-33济南20001.1良好3气割设备QGZ-1002青岛20004电动套丝机ZT3-R43杭州19982.2良好5冲击电钻HILTI5德国19981.5良好6电 锤ZIJ10-204日本19991.5良好7发电机组250KVA1台佛山2004良好备用8砂轮切割机JG015杭州20012.2良好9液压开孔器JK3 杭州1998良好10煨管器WQ5济南1997良好11压线钳SYB16-2404济南2000良好12空压机2V-0.5 0.5M32台济南20001.5良好14兆欧表500V2台上海1999良好15地阻表L-92台上海1999良好16弯管机WYQ-27-1081台国产20015.5良好17液压煨管机 102台国产20023.0良好18管 钳LMQ1020济南1999-良好19手电钻27-16法国20001.0良好21手动试压泵SSY-13上海2000良好22磨光机QL-14日本2000良好23其他工具一批良好第三节 主要材料进场计划主要材料进场计划见下表：安装工程材料用量及进场计划序号材料名称规格单位数量进场时间 给排水安装工程 1钢塑给水管 室内 综合m2008.1-2008.112塑料管 室内PP-R给水管 综合m2008.1-2008.113塑料管 室内UPVC雨水管综合m2008.1-2008.114塑料管 室内UPVC排水管综合m2008.1-2008.115螺纹阀门综合个2008.1-2008.116螺纹水表DN50组2008.1-2008.117洗手盆综合组2008.1-2008.118大便器 带水箱坐便器套2008.1-2008.119大便器 瓷蹲式大便器套2008.1-2008.1110小便器 立式小便器套2008.1-2008.1011水龙头 洗手盆龙头洗手盆龙头个2008.1-2008.1012地漏综合个2008.1-2008.1113管道支架综合kg2008.1-2008.11电气安装工程 1配电箱综合台2008.1-2008.102限位开关 行程开关LX19A-111D个2008.1-2008.103插座综合个2008.1-2008.104暗装开关综合个2008.1-2008.105 铜芯电力电缆 ZR-VV-1KV 4*50+1*25m2008.1-2008.116 铜芯电力电缆 ZR-VV-1KV 4*70+1*35m2008.1-2008.117镀锌电线管综合m2008.1-2008.118电线配管 金属软管敷设管 DN20m2008.1-2008.119金属线槽综合m2008.1-2008.1110线槽敷设 PVC塑料线槽 25*15m2008.1-2008.1111电气配线 ZR-BV-500Vm2008.1-2008.1112普通吸顶灯 半圆球吸顶灯 1*22W套2008.1-2008.1013防爆荧光灯 2*36W套2008.1-2008.1014双投应急灯 2*8W套2008.1-2008.1015标志、诱导装饰灯具 嵌入式 疏散指示灯 1*2W套2008.1-2008.1016荧光灯 3640W套2008.1-2008.1017电力电缆 铜芯电力电缆 ZR-VV22-1KV 3*6m2008.1-2008.1018电力电缆 铜芯电力电缆 ZR-VV22-1KV 3*16m2008.1-2008.1019电力电缆 铜芯电力电缆 ZR-VV22-1KV 4*6m2008.1-2008.1020电力电缆 铜芯电力电缆 ZR-VV22-1KV 4*10m2008.1-2008.1021电力电缆 铜芯电力电缆 ZR-VV22-1KV 4*25m2008.1-2008.1022电力电缆 铜芯电力电缆 ZR-VV22-1KV 4*50m2008.1-2008.1023电力电缆 铜芯电力电缆 YJV22-1Kv 4*185m2008.1-2008.10第四章 主要施工工序4.1 安装施工进度计划应在土建施工组织总设计指导下， 结合安装的具体情况综合制定， 其计划实施应抓好以下几项工作。4.1.1 安装项目部应在土建总体进度计划的指导下， 由项目经理编制月、周施工作业计划； 由技术负责人向施工班组长做好月、周计划交底， 使班组人员明确工作目标。4.1.2 项目经理、技术负责人应及时参加工程指挥部的会议，及时检查工程进度中的及工程搭接中的有关问题，组织好力量抢工， 搞好安装与土建配合施工， 实现安装与土建同步进行， 以保证总体计划的实施。4.2 依工序交接见缝插针的去组织施工， 严格工艺流程。按照先暗后明的顺序， 紧密配合土建， 做好预埋、预留,是保证工程顺利进行的重要工序。预埋、预留工程的质量是整个安装工程质量的组成部分， 是整个安装工程质量好坏的重要保证。预埋、预留重点做好以下工作：4.2.1 按设计图纸及会审确定的意见，各专业绘制施工草图，标注好预留孔洞、预埋管、预埋件的详细坐标及标高。4.2.2 保证预埋的管材、套管、预埋件等材料符合设计要求及规范要求。选材不准以小代大，以次充好， 特别是有防震、防渗、防火等要求的部分，更要严格要求，除有合格证外，到场产品必须经建设单位现场监理人员确认后方可使用。4.2.3 提前做好预埋、预留管件的加工制作，保证制作质量，并及时运到现场， 保证工程顺利进行。4.2.4 现场安装的预埋、预留管件， 必须经监理工程师检查无误后方可浇筑。浇筑时，安排专人看护， 在土建拆模后立即进行复查， 及时纠正不足。4.3 安装工程施工总体安排机电设备安装工程的总体规划，首先要求单独编制安装工程施工组织设计，从施工总体安排到各系统的具体施工设计，都要明确达到的目标、标准和措施。在此基础上，安装工程的总体安排如下：(1)空间分割：与土建工程合拍。 (2)条线分割：将工程分为各大专业系统，各大专业大系统再分为若干小系统，进行条线分割。(3)时间分割：将施工时间安排分为四个阶段：配合结构施工的预留、预埋阶段，初安装阶段，细安装阶段，系统调试收尾交工阶段。(4)按照以上分割，组成分区域、分系统的专业施工组，明确在什么时候由哪些人员去哪里干什么活。块块、条条均设置统一协调人员，分工负责各区域、各栋号、各系统的施工。(5)在施工程序上，作出如下原则：先系统，后局部。即在同一专业同一系统中，先施工系统干线，后施工局部支线。在同一空间，要采用自上而下的原则。在结构施工时期，创造条件先施工室外管道和与公用设施相关联的安装工程，如雨水、污水、供电、消防、给水、通讯等。在建筑物内部，结构施工未封顶时创造条件先施工下部安装工程，结构封顶后立即施工竖井、管道井、电缆井和电梯井，最后与土建装修配合交叉施工上部的安装工程。按子系统进行系统调试，按子系统进行竣工交接验收。(6)在各系统施工中，大力采用新工艺、新技术，推广应用国内外最新的科技成果，以提高工效和质量。(7)在本程施工过程中，要以总承包单位的主导主位，积极与专安装专业施工单位进行统筹安排、协调施工，确保机电安装工程的有条不紊地进行。第五章 施工配合5.1 安装管理人员与监理工程师的配合该工程项目部人员坚决听从监理工程师的领导，虚心接受监理工程师的指导、监督工作。5.1.1 图纸资料及设计变更， 安装与设计有关事宜由监理工程师协调配合。5.1.2 监理工程师在施工过程中对安装质量进行监督， 设备开箱、隐蔽验收、材料进场、试车、试压， 应邀请监理工程师参加验收， 经监理工程师批准后方可进行下一步工序。5.1.3 向监理工程师提交工程进度计划与相应进度周报、月报表及统计报表等。并请监理工程师与建设单位协调，按进度及时解决工程进度款及设备订货款。5.1.4 配合监理工程师与市政各部门协调， 达到竣工一个月前送电、送水。5.2 安装管理人员与设计工程师的配合5.2.1 对图纸资料的内容尽快与设计工程师达成一致,不一致的提出设计变更的要求,并经设计工程师同意。5.2.2 对工程中出现的问题及时与设计工程师联系， 让设计工程师拿出处理办法。5.2.3 施工过程中经常与设计工程师联系,避免工程中的重大失误。5.3 安装内部各工种之间的配合5.3.1 设备安装与管道、电气的配合。设备到货后应尽快到位， 为管道配管、电气接线创造条件。5.3.2 油漆施工配合。施工中各种管道、支架均刷底漆； 待交工前按统一色泽规定刷面漆，个别情况需全部漆完的由工长决定。5.3.3 隔热保温施工。按施工作业分段、分系统， 管道安装后及时试压， 合格后， 交保温施工。5.4 安装施工人员与土建施工人员配合5.4.1 预留、预埋配合。施工人员按预留图进行预留和预埋，预留中不得随意伤损建筑钢筋、模板等，当与土建结构有矛盾时，应请设计工程师出修改意见， 然后再施工。在楼地面墙内堵塞或设计增加的埋管， 必须土建施工前补设。墙体上需预留设备进入洞口， 应由设计工程师确定。5.4.2 设备基础与预留孔的配合。设备混凝土基础应尽早浇筑， 未达到混凝土强度的70%， 不得安装设备。基础位置尺寸及预留孔由土建完成、安装检查， 并填写交接记录。5.4.3 卫生间施工配合。在土建施工主体时配合进行管道孔的预留， 安装时由土建给定标高基准， 装好卫生器具排水支管及地漏后， 土建再做好防水、地板砖（ 土建施工时不得损坏安装管口）。5.4.4 箱盒暗埋及瓷砖墙面上开关插座安装配合。暗装箱盒的安装， 应随土建墙体施工而进行， 布置在瓷砖墙面上的开关插座， 应配合瓷砖贴面施工面进行。5.4.5 灯具、开关、插座、面板、安装配合。灯具、开关、插座盒安装应做到位置准确，施工时不得损伤墙面，若孔洞较大，应尽早处理， 在粉刷后再装箱盖、面板。5.4.6 施工用电及场地配合。因施工单位多， 穿插作业多，对施工用电现场交通及场地使用， 应在土建统一安排下协调解决， 以达到互相创造条件为目的。5.4.7 成品保护的配合。安装施工不得随意在墙体上打洞，因特殊原因， 必须打洞， 应与土建协商， 确定位置及孔洞大小，安装施工中应注意对墙与顶棚的保护，避免交叉污染。通过工程建设指挥部与各施工单位协商共同搞好成品保护，土建施工人员不得随意扳动已装好的管道、线路、开关、阀门，未交工的厕所不得使用，清理地面作业时，不得利用已安装好的下水道、排泥浆，不得随意留出预埋管道、管口的。第六章 主要分部分项施工方法第一节 电气部分一、电气工程及其特点1、低压配电采用集中安装在低压配电房的并联干式电容器进行无功补偿，电容器组采用自动循环投切方式。低压配电电压为交流220/380V，配电系统采用TN-S系统。所有消防设备，均采用双路电源末端自投自复设备，由低压配电柜不同母线段引双回路放射供电。备用电源采用柴油发电机供电系统。2、照明系统照明系统分一般照明和应急照明。一般照明的光源以荧光灯为主，荧光灯带电子镇流器。有吊顶的场以嵌入式灯具为主，其它场所为明装灯具，灯具工作电压为220V。电梯间、楼梯间、公共通道和主要出入口等场所设应急疏散指示照明。应急疏散灯应满足设计图纸和相关规范要求。变配电站、消防值班室、电梯机房、风机房、网络机房等场所均设事故照明并兼工作照明用。3、电缆、导线的选型及敷设按设计图纸中要求及相关电气施工规范进行施工。二、电气施工方法和工艺（一）施工工艺流程1、照明电气安装程序示意图：管（槽）敷设电线电缆（R）开 工 准 备暗敷电线管配合土建预埋（H）明敷电线管（槽）安装（H）管槽安装配电箱（柜）检查接线（W）灯具、开关安装接线（W）配电箱（柜）安装（W）埋墙配电箱线盒安装回路调试及试照（R）交工验收（H）电线管(槽)安装（R）电缆桥架及附件安装（R）开 工 准 备电缆制作安装(H)电缆(电线)敷设(H)电缆保护管安装（W）配电箱(柜)安装调正(W)配电箱(柜)基础安装(W)插接开关箱与配电箱线路连接（H）插接开关箱安装（R）插接母线及附件安装（R）配电箱(柜)检查接线试动作（W）配电箱(柜)受电（H）回路调试及单机试车（R）单系统调试（R）联动调试（H）低压配电交工验收（H）2、动力配电工程施工程序：交工验收（H）开工准备暗敷电线管配合土建预埋（H）消防控制箱（柜）安装（W）明敷电线管安装（H）线槽安装管（槽）敷设电线电缆（R）消防烟、温感探测器、模块安装（W）消防设备接线（W）消防系统调试（R）3、消防自动报警工程安装程序示意图：（二）照明、动力系统线管敷设照明、动力系统按土建施工顺序由下往上施工，暗敷于地面及墙柱内穿线管、接线盒，配合土建施工进度组织埋设，应尽量为土
