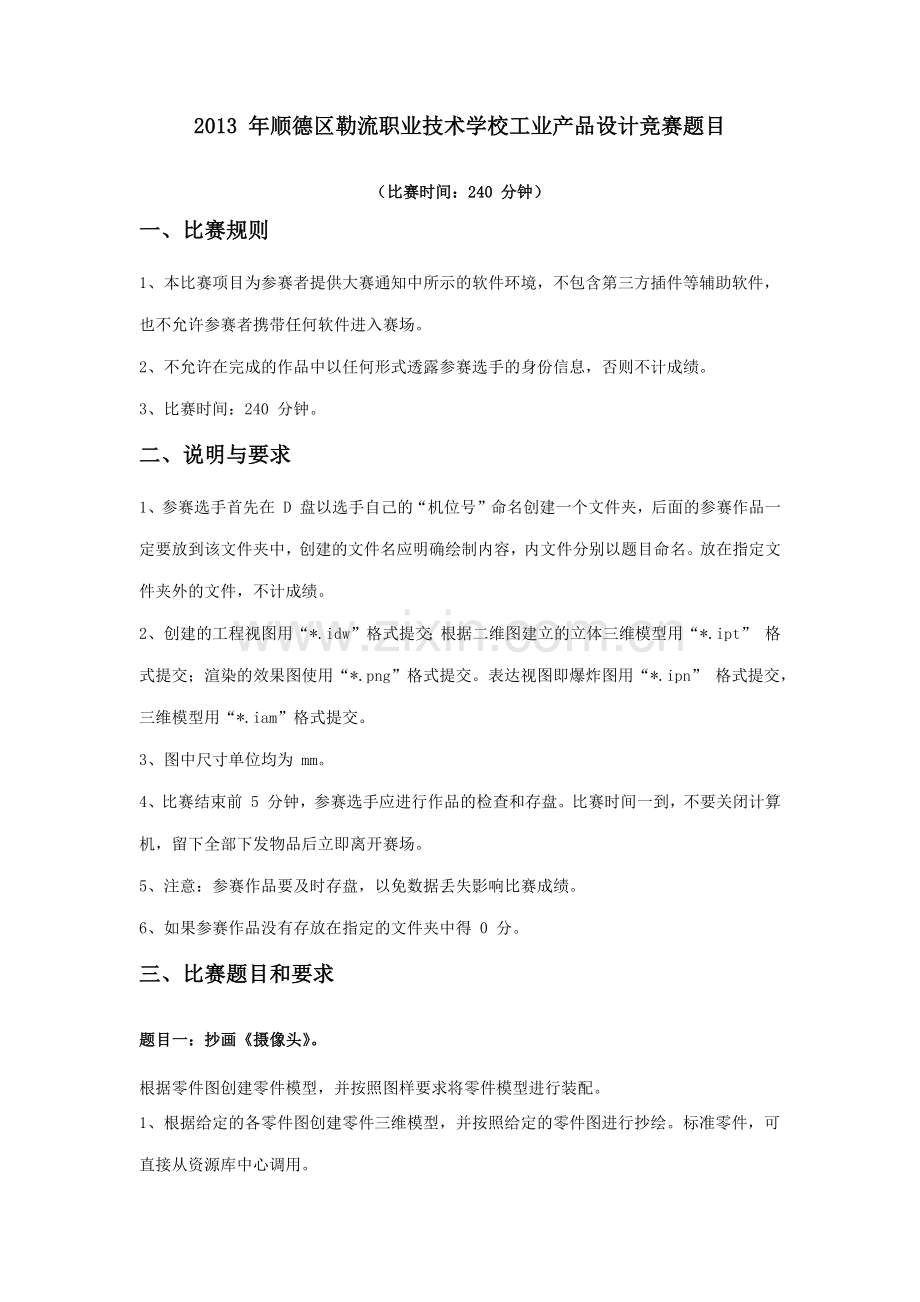

2013 年顺德区勒流职业技术学校工业产品设计竞赛题目
（比赛时间：240 分钟）
一、比赛规则
1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。
2、不允许在完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。
3、比赛时间：240 分钟。
二、说明与要求
1、参赛选手首先在 D 盘以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建的文件名应明确绘制内容，内文件分别以题目命名。放在指定文件夹外的文件，不计成绩。
2、创建的工程视图用“*.idw”格式提交；根据二维图建立的立体三维模型用“*.ipt” 格式提交；渲染的效果图使用“*.png”格式提交。表达视图即爆炸图用“*.ipn” 格式提交，三维模型用“*.iam”格式提交。
3、图中尺寸单位均为 mm。
4、比赛结束前 5 分钟，参赛选手应进行作品的检查和存盘。比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。
5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。
6、如果参赛作品没有存放在指定的文件夹中得 0 分。
三、比赛题目和要求
题目一：抄画《摄像头》。
根据零件图创建零件模型，并按照图样要求将零件模型进行装配。
1、根据给定的各零件图创建零件三维模型，并按照给定的零件图进行抄绘。标准零件，可直接从资源库中心调用。

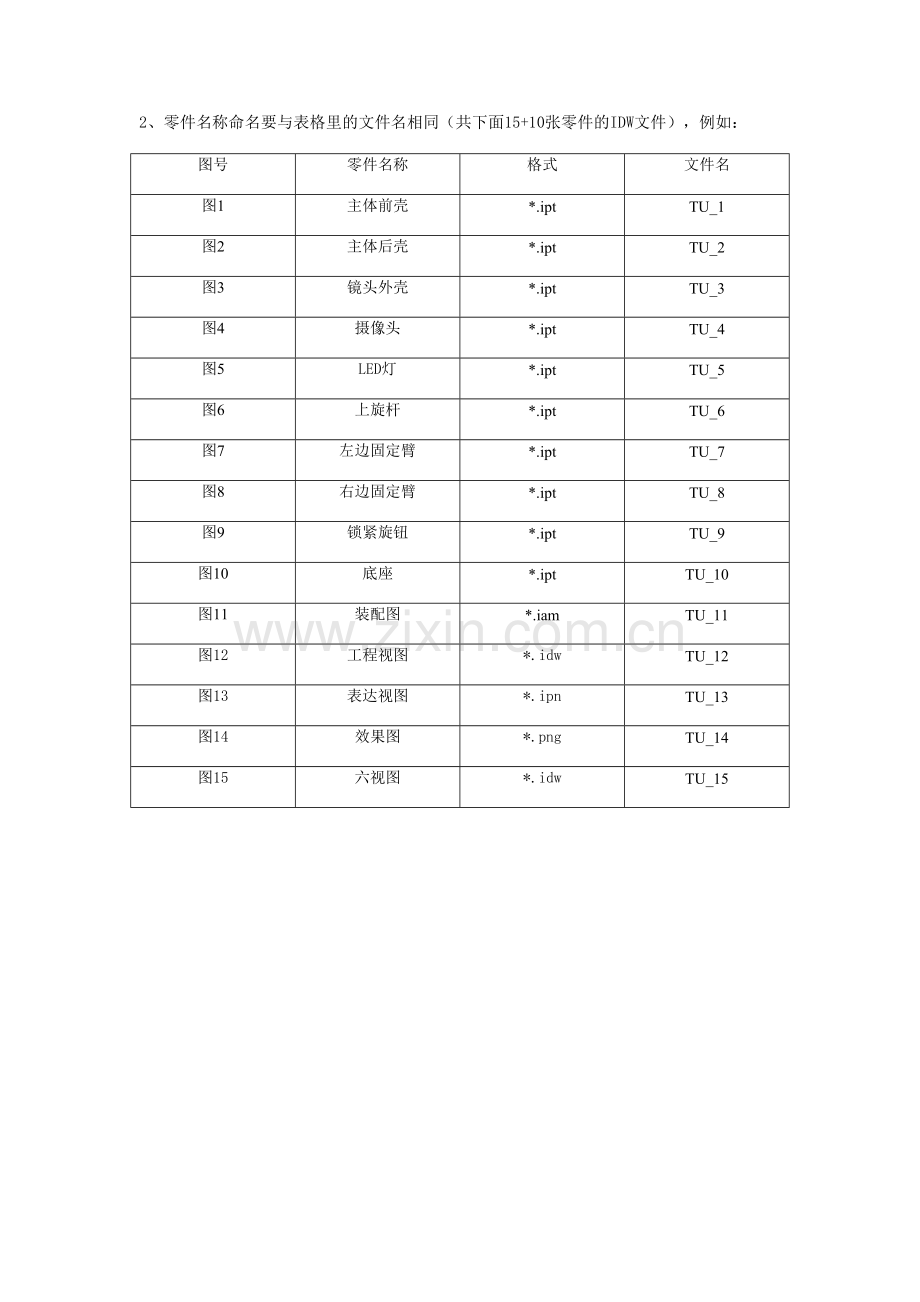

2、零件名称命名要与表格里的文件名相同（共下面15+10张零件的IDW文件），例如：
图号
零件名称
格式
文件名
图1
主体前壳
*.ipt
TU_1
图2
主体后壳
*.ipt
TU_2
图3
镜头外壳
*.ipt
TU_3
图4
摄像头
*.ipt
TU_4
图5
LED灯
*.ipt
TU_5
图6
上旋杆
*.ipt
TU_6
图7
左边固定臂
*.ipt
TU_7
图8
右边固定臂
*.ipt
TU_8
图9
锁紧旋钮
*.ipt
TU_9
图10
底座
*.ipt
TU_10
图11
装配图
*.iam
TU_11
图12
工程视图
*.idw
TU_12
图13
表达视图
*.ipn
TU_13
图14
效果图
TU_14
图15
六视图
*.idw
TU_15

参考效果图1

装配

题目二、基础改进
要求在第一题的基础上改进为集MP3、摄像头、麦克风于一体，改进造型要有很大改观，要能折叠，做一个可以独立TF卡插槽，能够独立使用。改进后的产品商标为 video。要进行合理的装配，接触装配合理，产品表达要清楚。完成产品装配六视图与爆炸图，设计说明，并渲染输出三张效果图。（其它不用做）。
参考图：

题目三：根据给定的外观视图进行三维建模，并输出效果图
对电风扇外观造型，用 Inventor 软件重新创意、设计制作，重新生成主要外观零件的数字模型；并制作零件的六视图、产品装配图、产品外观六视图、爆炸图等工程图纸，标注主要尺寸；设计说明最好在 150 字左右；以 45 度的角度出两张效果图。
一． 设计参数
电风扇
外形尺寸（长×宽×高） 尺寸自定，符合一般家庭用
二．设计要求：
1．按照设计师的意图，完整详细的再现整个设计；
2. 设计外观相关的零件和装配，内部电路板不用画出；
三．具体设计内容
1. 电风扇体设计：建模不走样，下图仅供参考，风格、色彩自定。
2. 支撑脚：要求有符合生活的高度，卡位可以使电风扇上下移动和转动。
3. 扇叶设计：可进行自行设计。
4. 按钮柜：位置自定，可进行自行设计。
5．栅格孔：如可以设计不同形状的孔进出风
6．滑动卡扣、螺钉固定自定
