电动卷帘门常见的故障及处理方法PPT.ppt

上传人:人****来 文档编号:5851612 上传时间:2024-11-21 格式:PPT 页数:23 大小:73.96KB 下载积分:10 金币
下载 相关 举报
电动卷帘门常见的故障及处理方法PPT.ppt_第1页
第1页 / 共23页
电动卷帘门常见的故障及处理方法PPT.ppt_第2页
第2页 / 共23页


点击查看更多>>
资源描述

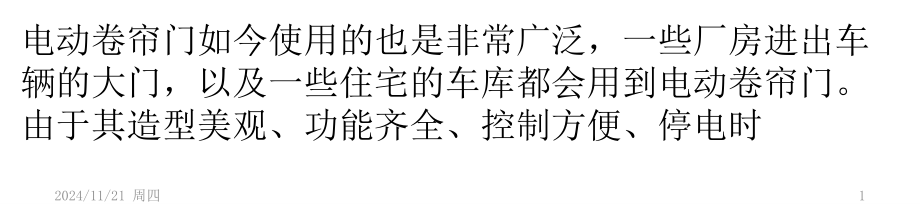

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,#,电动卷帘门如今使用的也是非常广泛,一些厂房进出车辆的大门,以及一些住宅的车库都会用到电动卷帘门。由于其造型美观、功能齐全、控制方便、停电时,1,2024/11/21 周四,也可手动操作,所以被大量使用。电动卷帘门主要由端板、卷轴、卷帘门电机、传动链条、导轨、卷门帘片、控制箱等部件组成。常见的故障及处理方法:,2,2024/11/21 周四,1.,电动机不动或转速慢此故障原因一般是线路断路、电机烧损、停止按钮没复位、限位开关动作、负载较大等引起。处理方法:检查线路、并接通;更换烧,3,2024/11/21 周四,损电机;更换按钮或重复按动几次;拨动限位开关滑块使它脱离微动开关触点,并调整微动开关位置;检查机械部分 有无卡阻,若有则消除卡阻清理障碍,4,2024/11/21 周四,物。,2.,控制失效故障发生的部位及原因:,.,继电器(接触器)触点粘死、行程微动开关失效 或触片变形、滑块紧定螺钉松、靠板螺丝松使靠板移位,使滑,5,2024/11/21 周四,块或螺母不能随丝 杆转动而移动、限位器传动齿轮破损、按钮上、下键卡死。处理方法:更换继电器(接触器);更换微动开关或触片;紧定滑块螺钉并,6,2024/11/21 周四,使靠板复位;更换限位器传动齿轮;更换按钮。,3.,手拉链不动 故障原因:环形链条堵住十字槽;棘爪无脱离棘轮;压链架卡死。处理方法:理顺环形链,7,2024/11/21 周四,条;调整棘爪与压链架相对位置;更换或润滑销轴。,4.,电机振动或噪声较大 故障原因:刹车盘不平衡或断裂;刹车盘无紧固;轴承失油或失效;齿轮啮合,8,2024/11/21 周四,不顺、失油或磨损严重;电机电流声或振动。处理方法:更换刹车盘或重新调整平衡;紧固刹车盘螺母;更换轴承;修配电机轴输出端齿轮、润滑或更换;检,9,2024/11/21 周四,查电机,如电机坏损则更换。,5.,检查电动卷帘门的支位偏差及螺丝松紧情况,检查皮带的松紧情况,检查控制器对电机输出清洁机箱内部的油污、灰尘检,10,2024/11/21 周四,查自动电动门各部件的磨损情况高速门,开关门宽度、速度、制动等情况检查电压参数是否正常维修、更换损坏的部件业主还需注重自动门的定期保养与维护,,11,2024/11/21 周四,自动门由于受安装质量及使用环境的影响,使用过程中难免会发生问题。,6.,如果长期缺乏保养,导致电动卷闸门存在的隐患及小故障得不到及时处理,马达,12,2024/11/21 周四,得到一定运行电流后做正向运行,将动力传给同步带,再由同步带将动力传给吊具系统使门扇 开启;门扇开启后由控制器作出判断,如需关门,通知马达,13,2024/11/21 周四,作反向运动,关闭门扇。将会由 小故障变成大故障,最终可能导致自动电动门的瘫痪。感应探测器探测到有人进入时,将 脉冲信号传给主控器,主控器判断,14,2024/11/21 周四,后通知马达运行,同时监控马达转数,以便通知马达在一定时候加力和进入慢行运行。,7.,内部的流动性。你可能需要安装电动卷闸门终结一个或多个室内门,15,2024/11/21 周四,以及。操作人员应随时留视伸缩门门体运行情况,以免发生意外。轨道内应经常清扫,以免杂物堆积影响运行。,8.,驱动器每年至少要加注一次润滑脂,链条,16,2024/11/21 周四,应经常加注润滑油,并检查各部件磨损情况,磨损严重的机件要及时维修或更换。电动卷帘门电机是很多自动化家装喜欢的装修方式,在现代家居中一般都喜,17,2024/11/21 周四,欢用到,那么,电动卷帘门电机是怎么安装的?一起看看本文吧!第一、先在需要安装的门框框口位置画出线。表明尺寸大小,然后找工作人员设计出合适的,18,2024/11/21 周四,电动卷帘门,这里值得注意的一点是框内高度比门扇的高度要高一点点。第二、先把电动卷帘门的门框固定,这里要先拆掉门框下部的固定板。,(,注意:洞口,19,2024/11/21 周四,两侧地面要预留凹槽,经校正合格后,固定木楔,门框铁脚与预埋铁板件焊牢。用水泥砂浆或强度不低于,10MPa,细石混凝土嵌塞牢固即可。,),第三、安,20,2024/11/21 周四,装电动卷帘门扇主体门扇。一定要保证电动卷帘门与墙体结成整体,封闭性要做好,再粉刷洞口及墙体。粉刷完毕后,门缝应均匀平整,开启电动卷帘门应该自,21,2024/11/21 周四,由轻便,不得有过紧、过松和反弹现象。,22,2024/11/21 周四,全文完!阅读完毕,谢谢观赏!,进口奶粉,周四,
