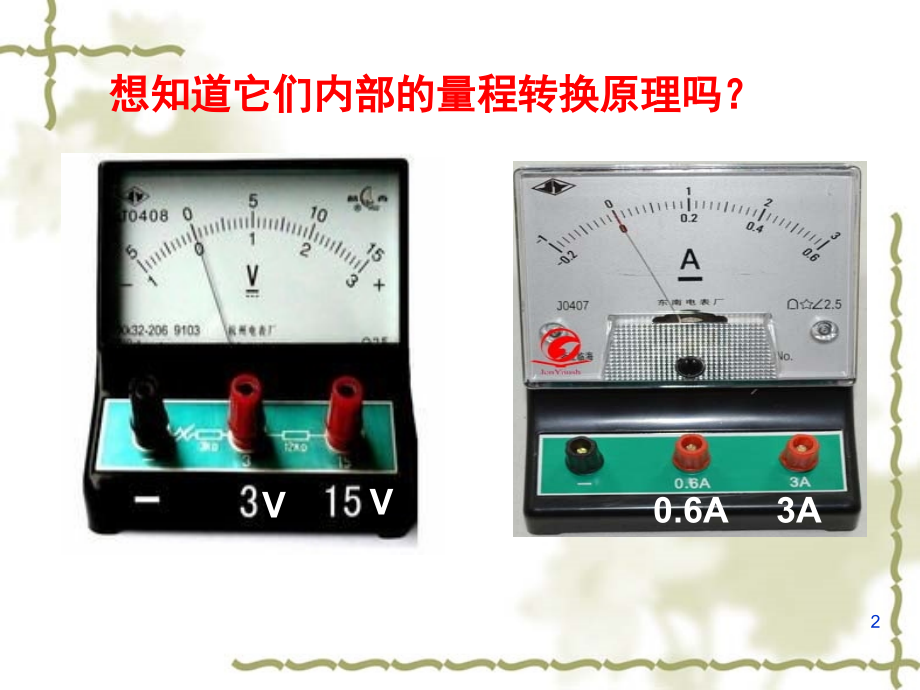

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电表的改装,授课人：贠东斌,1,想知道它们内部的量程转换原理吗？,V,V,0.6A,3A,2,请简述表头的基本结构原理和几个重要参数。,3,4,电路图符号：,作用：能够,测量微小电流和电压。,灵敏电流计（表头）,表头内阻,:电流计内阻 R,g,满偏电流,:指针偏转到,最大值,时的电流 I,g,满偏电压,：电流表通过,满偏电流,时加在它两端的电压 Ug,三个参数,三个参数关系：,表头其实就是一个电阻。,电路图符号：,电路图符号：,三个参数,三个参数关系：,电路图符号：,电路图符号：,三个参数,三个参数关系：,三个参数关系：,5,结论：常见的电压表和大量程电流表都,是由表头改装而成的。,6,探究讨论：,有一个表头G，内阻R,g,=30,，满偏电流I,g,=0.1A。,要将其改装成量程为015V的电压表；应该怎样,连接一个电阻，这个电阻多大？,电压表的改装原理,7,规律小结：,把表头改装成电压表的实质就是，,给表头串联一个电阻，起到分压的作用。,归纳公式：,其中n为电压表改装前后量程的倍数。,归纳公式：,其中n为电压表改装前后量程的倍数。,归纳公式：,8,有一个表头G，内阻R,g,=30,，满偏电流I,g,=0.1A。,要将其改装为量程为00.6A的电流表；,应该怎样,连接一个电阻，这个电阻多大？,电流表的改装原理,探究讨论：,9,规律小结：,把表头改装成大量程电流表的实质就是，给表头并联一个电阻，起到分流的作用。,归纳公式：,其中n为电流表改装前后量程的倍数。,10,结论：电表改装的本质原理就是：,串联电阻分压，并联电阻分流。,电压表改装：,电流表改装：,规律公式,11,请设计出它们的双量程原理电路图？,12,测试评价,如图所示，小量程电流表G的内阻为25 ，满偏电流,为2mA，若把它改装成5V、20V的两个量程的电压表；,求，R,1,和R,2,的阻值。,13,如图所示，有两个量程的电流表，当使用,a,、b两个端点时，量程为1A，当使用,a,、c 两个端点时，量程为0.1A。已知表头内阻为Rg=200，满偏电流为Ig=2mA；,求电阻R1、R2的值。,14,小结,电表改装的本质原理就是：串联电阻分压，并联电阻分流。,公式,电压表改装：,电流表改装：,其中，并联的电阻越小，改装的电流表量程越大；,串联的电阻越大，改装的电压表量程越大。,15,谢谢,16,17,
