钻井施工现场环保标准.ppt

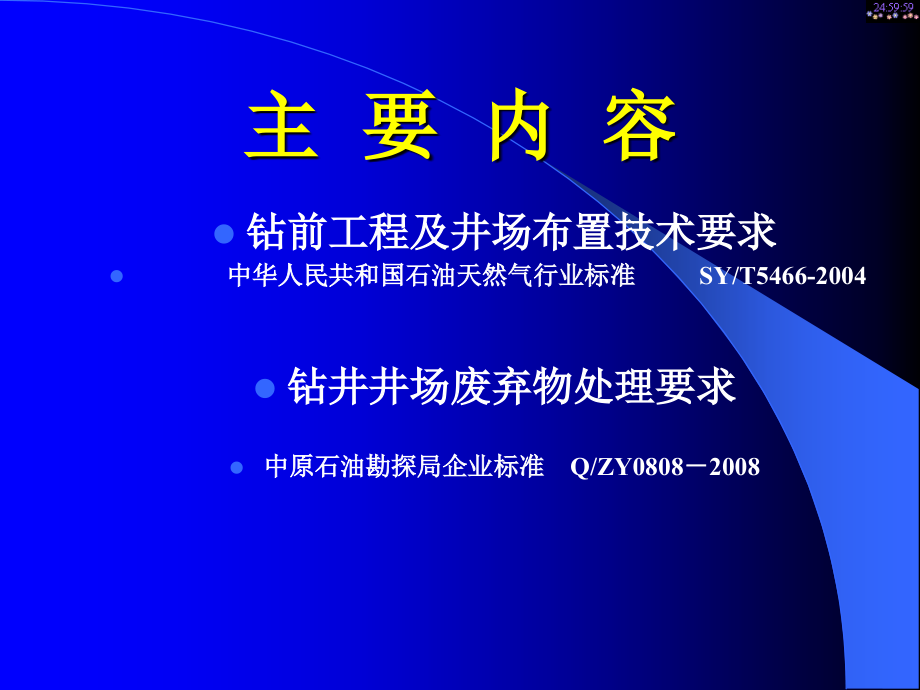

,单击此处编辑母版标题样式,单击此处编辑母版标题样式,*,钻井施工现场环保标准,中原钻井四公司,HSE,监督站,主讲人：王启华,主 要 内 容,钻前工程及井场布置技术要求,中华人民共和国石油天然气行业标准,SY/T5466-2004,钻井井场废弃物处理要求,中原石油勘探局企业标准,Q/ZY0808,2008,1,、井场布置原则,1),根据自然环境、钻机类型及钻井工艺要求确定钻井设备安放位置。,2,）充分利用地形，节约用地，方便施工。,3,）满足放喷、防爆、防火、防毒、防冻等安全要求。,4,）在环境有特殊要求的井场布置时，应有切实的防护设施。,5,）有利废弃物回收处理，防止环境污染。,钻前工程技术要求,1,、井场布置原则,6,）,钻机井架和动力基础应尽力选在挖方处。,7,）以井口为中点，以井架底座的两条垂直平分线的延长线为准线，划分井场的前、后、左、右。,8,）以与大门平行的井架底座的垂直平分线为准线，大门所在区域为前。,9,）站在大门前方的准线上，面对大门，准线左侧区域为左，准线右侧区域为右。,2,、井位的确定,1,）根据勘探或开发部门给定的井位坐标，由建设单位、地质部门和施工单位实地勘测确定地面井口位置，待基础施工结束后必须复测井位。,2,）油、气井井口距高压线及其他永久性设施不小于,75m,，距民宅不小于,100m,，距铁路、高速公路不小于,200m,，距学校、医院和大型油库等人口密集性、高危性场所不小于,500m,。,3,）含硫油气田的井，应以使其周围居民不受硫化氢扩散影响为准则。,4,）含硫油气田的井，井场应选在较空旷的位置，尽量在前后或左右方向能让盛行风畅通。,5,）井口距堤坝、水库的位置应根据国家水利部门的有关规定执行。,6,）当井位的地理条件难以满足施工要求时，移动井口位置要呈报有关部门，同意后方可施工。,3,、大门方向的确定,1,）,大门方向应符合井控规定。,2,）布置大门方向应考虑风频、风向。大门方向应背向季节风。,3,）一般情况下的井架大门方向要朝南或东南。,4,）井场道路应从前方进入，大门方向应面向进入井场的道路。,5,）含硫油气田的井大门方向，应面向盛行风。,4,、,井场面积及泥浆池的确定,1,）,井场面积是指钻机主要设备、辅助设施、沉砂池、污水池、生产用房、锅炉房和井场道路所占地面积。,ZJ30,型：井场长,70,米、宽,70,米；钻屑池长,30,米，污水池长,5,米，两池深度,2.5,米、宽,9,米。,ZJ40,型：井场长,100,米、宽,90,米；钻屑池长,40,米，污水池长,10,米，两池深度,3,米、宽,9,米。,ZJ50,型：井场长,100,米、宽,100,米；钻屑池长,40,米，污水池长,10,米，两池深度,3,米、宽,9,米。,4,、井场面积及泥浆池的确定,2,）,实施欠平衡钻井作业的还应在井场两侧分别增加一个面积不小于,1000 m2,的燃烧池和放喷池，其池体高度应在,2m,以上，池体中心点距井口应在,75m,以上。,3,）,在环境敏感地区，如盐池、水库、河流等，应在右侧增加一个专用的体积不少于,200 m3,的放喷池，池体中心点距井口中心应在,75 m,以上。,4,）,丛式井应根据设计要求，预留出相应的井场面积。,5,）,在人口稠密地区，最小安全使用面积不低于表,1,的,80%,。进行特殊工艺井施工时，应根据施工的特殊性、车辆的多少等，在表,1,的基础上，适当增加井场面积。,5,、井场及道路,一、井场,1,）,井场应平坦坚实，能承受大型车辆的行驶。,2,）,井场应满足钻井设备的布置及钻井作业的要求。,3,）,井场中部应稍高于四周，以利于排水。,4,）,井场、钻台下、机房下、泵房要有通向污水池的排水沟。,5,）,雨季时，井场周围应挖环形排水沟。,5,、井场及道路,一、井场,6,）井场应有利于污水处理设施,的布置。,7,）井架绷绳坑或绷绳墩位置,应按各种类型钻机的井架安装说明书,执行。,8,）在沙漠布置井场应侧重注意防风、防沙。,9,）农田内井场四周应挖沟或围土堤，与毗邻的农田隔开，井场内的油污、污水、钻井液等不得流入田间或溪水。,5,、井场及道路,二、道路,1,）山岭丘陵地区选定井场道路应避开滑坡、泥石流等不良地质地段。,2,）通往井场的道路，应满足建井周期内各型车辆安全通行，特别应考虑满足抢险车辆的通行。,3,）油气田的干道公路宜采用,JTJ 01,规定的三级公路标准。,4,）油气田单井井场宜采用,JTJ01,规定的四级公路标准。,5,）根据油气田地质结构和井位布局确定道路走向。,6,）特殊地区（如沙漠、草原、海滩）的井，可修建能满足运输通行条件的道路。,6,、井场环保,1,）,井场内应有良好的清污分流系统。,2,）,井场后（或右）侧应修建钻井液储备池（罐,),。净化系统一侧应建废液处理池，配备废液处理装置。振动筛附近应修建堆砂坑。,3,）,钻井液储备池（罐）、废液处理池、堆砂坑容积按钻井设计执行，对丛式井、多底井等特殊工艺井应增加容积。,4,）,钻井液储备池、废液处理池、堆砂坑应采取防渗漏及其他防污染措施。,5,）,发电房和油罐区四周应有环形水沟，并配备污油回收罐。,钻井井场废弃物处理要求,中原石油勘探局企业标准,Q/ZY0808,2008,1,、定义：,1,）废钻井液池,用于盛放沉砂和废弃,钻井液的防渗池。,盛放的流体包括：,（,1,）被更换的不适于钻井工程和,地质要求的钻井液；,（,2,）在钻进过程中，因部份性能不合格而被排放的钻井液；,（,3,）完井时井筒内被清水替出的钻井液；,（,4,）由钻井液循环系统排出的钻井液；,（,5,）部份岩屑。,1,、定义：,2,）污水池,盛放钻井和完井过程中产生的含油废水的防渗池。,盛放的液体包括：,（,1,）柴油机冷却水、钻井泵拉杆冲洗水、水刹车排出水等的机械废水；,（,2,）冲洗振动筛、钻台、钻具和清洗设备产生的冲洗废水；,(3,）钻井液中的澄清液；,（,4,）固井等大型作业产生的废水。,2,、井场废弃物处理要求,1,）钻前工程,记录征地井场的,自然环境状况，包括,地形地貌、土壤质地、,周围水环境，植被等。,2,挖界沟。在征用土地留出道路出口的井场四周，向内,0.5,处挖一条沟，界沟的宽度和深度均为,0.4,，出土堆放在沟外侧留下的空地上，形成界埂。,2,、井场废弃物处理要求,1,）钻前工程,（,3,）挖“双池”。按,SY/T5958,1994,中,井场布置沉砂池、污水池所确定的位置，开挖废钻井液池、污水池，两池相邻，间距,1.5,，防止池内流体渗漏。,（,4,）“双池”周围全部围上土围子，土围子夯实铲平。,3,、井场应配备以下设施：,（,1,）钻井液净化循环系统；,（,2,）泥浆泵冷却水喷淋循,环系统；,（,3,）废油品回收专用罐；,（,4,）贵重药品、危险药品,储备房；,（,5,）自动加重供给系统；,（,6,）井口防喷设施；,（,7,）原油储存罐；,（,8,）钻井污水循环回收罐。,4,、钻井施工的环保要求,1,）钻井施工过程中，防止钻井液、污水外溢，及时清理恢复土壤原貌。,2,）钻井产生的废物应分开排放，含油污水进入污水池，被更换和产生的废弃钻井液进入废钻井液池。,3,）钻井过程中产生的冷却废水、冲洗废水进入污水池。,4,、钻井施工的环保要求,4,）测试作业有废钻井液时，进入废钻井液池，其它废液进入污水池。,5,）井场内油污及时消除。,5,、完井作业及环保交井的环保要求,1,）完井后清洗钻井设备产生的污水进入污水池。,2,）废钻井液池的澄清液泵入污水池。,3,）清理井场，井场剩余的各类药品、油料等物品全部回收,5,、完井作业及环保的环保要求,4,）钻屑池、污水池、垃圾坑和泵房排水沟应采取防渗漏及其他防污染措施。,5,）钻井井场环保交接时必须达到：双池液面低于地面,60,厘米，池中无污水，防渗布完好。搬迁时，便坑、垃圾坑、生活水池、清水池必须填埋。,谢 谢 大 家,
