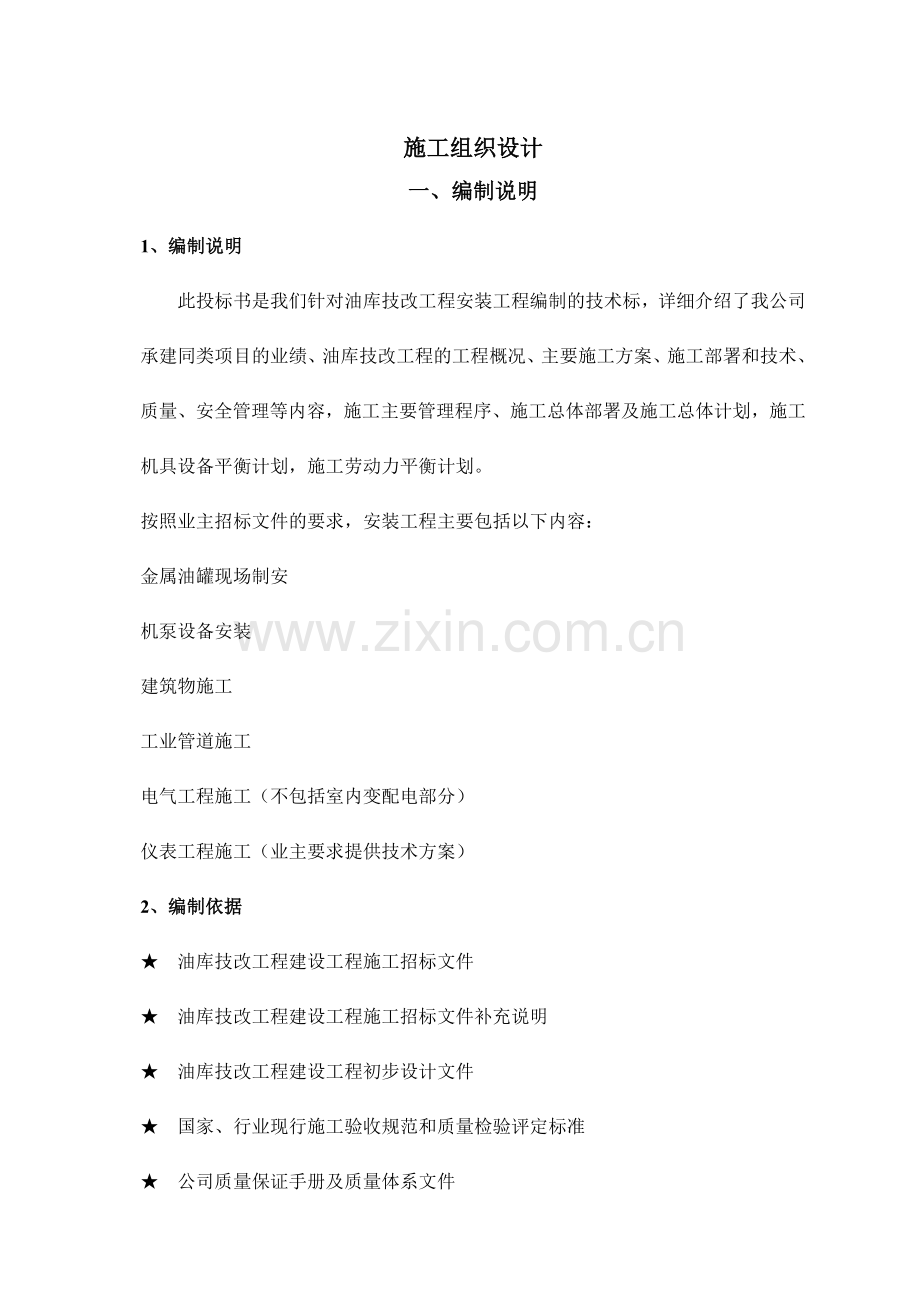

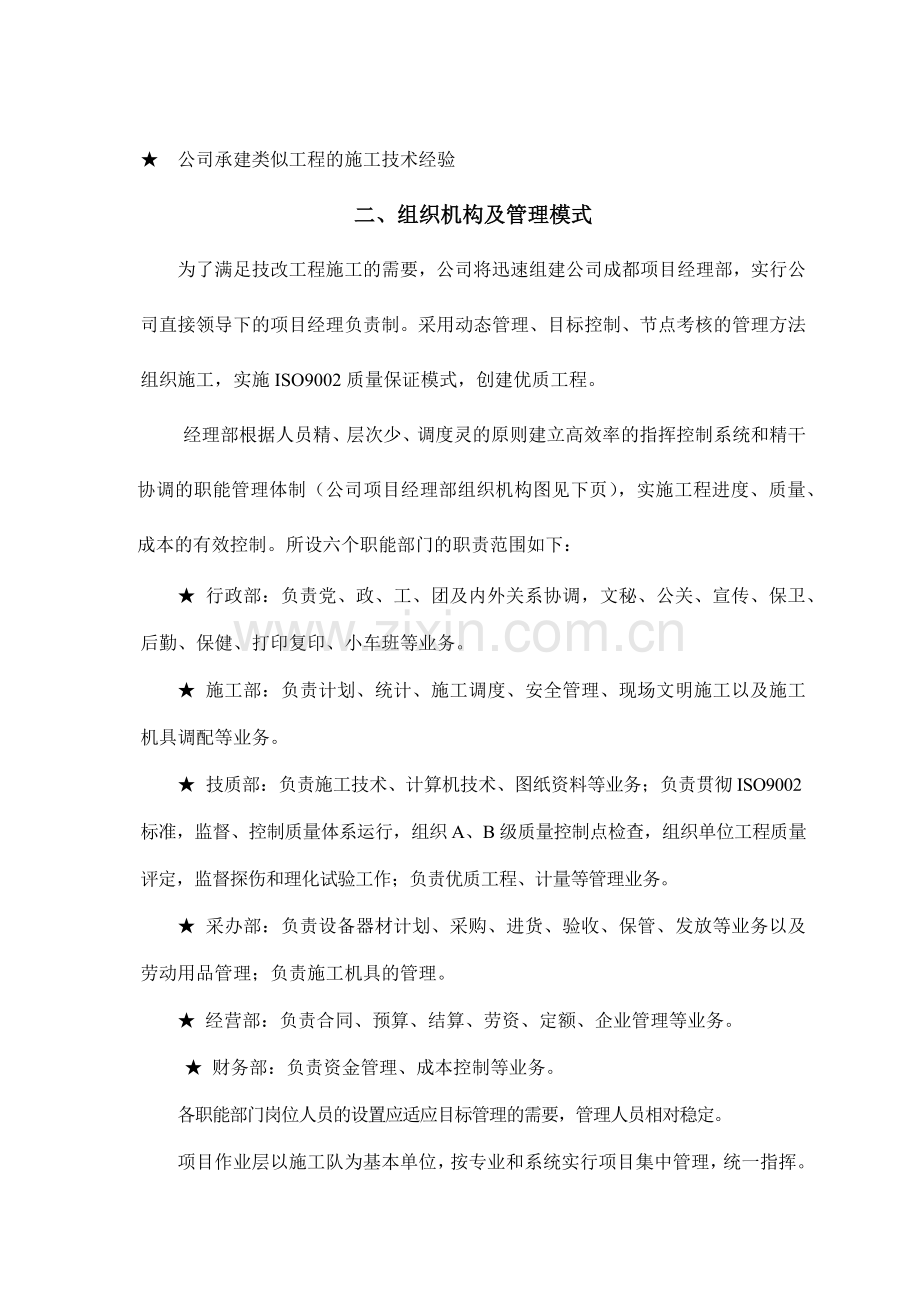

施工组织设计一、编制说明1、编制说明此投标书是我们针对油库技改工程安装工程编制的技术标，详细介绍了我公司承建同类项目的业绩、油库技改工程的工程概况、主要施工方案、施工部署和技术、质量、安全管理等内容，施工主要管理程序、施工总体部署及施工总体计划，施工机具设备平衡计划，施工劳动力平衡计划。按照业主招标文件的要求，安装工程主要包括以下内容：金属油罐现场制安机泵设备安装建筑物施工工业管道施工电气工程施工（不包括室内变配电部分）仪表工程施工（业主要求提供技术方案）2、编制依据 油库技改工程建设工程施工招标文件 油库技改工程建设工程施工招标文件补充说明 油库技改工程建设工程初步设计文件 国家、行业现行施工验收规范和质量检验评定标准 公司质量保证手册及质量体系文件 公司承建类似工程的施工技术经验二、组织机构及管理模式 为了满足技改工程施工的需要，公司将迅速组建公司成都项目经理部，实行公司直接领导下的项目经理负责制。采用动态管理、目标控制、节点考核的管理方法组织施工，实施ISO9002质量保证模式，创建优质工程。经理部根据人员精、层次少、调度灵的原则建立高效率的指挥控制系统和精干协调的职能管理体制（公司项目经理部组织机构图见下页），实施工程进度、质量、成本的有效控制。所设六个职能部门的职责范围如下： 行政部：负责党、政、工、团及内外关系协调，文秘、公关、宣传、保卫、后勤、保健、打印复印、小车班等业务。 施工部：负责计划、统计、施工调度、安全管理、现场文明施工以及施工机具调配等业务。 技质部：负责施工技术、计算机技术、图纸资料等业务；负责贯彻ISO9002标准，监督、控制质量体系运行，组织A、B级质量控制点检查，组织单位工程质量评定，监督探伤和理化试验工作；负责优质工程、计量等管理业务。 采办部：负责设备器材计划、采购、进货、验收、保管、发放等业务以及劳动用品管理；负责施工机具的管理。 经营部：负责合同、预算、结算、劳资、定额、企业管理等业务。 财务部：负责资金管理、成本控制等业务。 各职能部门岗位人员的设置应适应目标管理的需要，管理人员相对稳定。项目作业层以施工队为基本单位，按专业和系统实行项目集中管理，统一指挥。项目经理部同施工队实行经济承包合同制。对该项目，公司成立领导小组和后方保证机构，综合协调及调度后方各单位，按网络计划集结劳动力和装备施工机具，全力以赴确保工程需要。 施工作业层项目经理项目副经理 (生产)项目副经理 (经营)项目副经理 (技术) 技质部 主任 施工部 主任 财务部 主任 采办部 主任 经营部 主任 行政部 主任铆焊工程队管焊工程队车 队防腐施工队 电仪队起重工程队NDT中心机泵 队项目总经理土建工程队三、 工程概况1、工程概述位于市凤凰山脚下，距市区8公里，1958年建成投产。目前担负着市及周边地区成品油接卸、中转、储存和供应的任务。经营的油品有：汽油、柴油、煤油、溶剂汽油及润滑油。库区现占地面积186亩。该库拥有铁路专用线1219米，专用公路2.04公里。本库现有油罐总储量为77400m3，属一级油库。其中轻油罐18座，共62000m3；溶剂汽油罐6座，共1400m3；润滑油罐60座及部分桶装库房，共14000m3。火车装卸油车位50个，其中轻油装卸车位32个，16个装卸鹤管；润滑油装卸车位14个，7个装卸鹤管。汽车发油台4座，其中轻油发油台3座，润滑油发油台1座。新轻油卸油泵房、老轻油卸油泵房、轻油汽车发油泵房、润滑油卸油泵房、润滑油发油泵房各一座。并有配套供电系统、消防系统及给排水、化验、办公、器材库等辅助生产设施。大致可分为四个区：铁路装卸作业区、油罐区、辅助生产区、公路发油区。库内成品油运输主要通过库区东北侧的铁路装卸区和库区西南侧的公路发油区外运。油库内消防道路纵横交错，且呈环行布置，每个油罐组及散装库房、辅助生产设施周围均有宽49米的道路。整个库区地形东高西低。104油库技改工程基本保留库区现有的四个功能分区，并在其基础上进行改扩建。在铁路装卸油作业区内新建60米长轻油装卸油栈桥、轻油装卸油计量室、变配电间、润滑油铁路装卸油泵房、润滑油桶装站台各一座。新建轻油铁路装卸油栈桥布置在两条铁路专用线之间现有轻油装卸油栈桥的东南侧，并与之相连；轻油装卸油计量室建在现有轻油铁路装卸油泵房东南侧，并与其毗连；润滑油装卸油泵房布置在铁路专用线内道的西南侧，且靠近现有润滑油栈桥中部及现有润滑油罐区，满足了石油储运的工艺要求；润滑油桶装站台布置在铁路专用线内道西南侧靠近铁路专用线尽端部位，便于桶装油品的出入库作业。新建4座20000m3内浮盘油罐，布置在现有的轻油罐区和润滑油罐区之间的被拆除的17座单层散装库房区内，使新老罐区在整个库区内形成较为完整的油罐区。在新建油罐组周围新建0.5m米宽1.6米高的砌砖防火堤和6米宽的环行消防道路。在现有润滑油油罐组的西南侧依次由东北向西南布置了润滑油发油泵房、润滑油桶装泵房、器材库、洗桶间各一座；在库区东南角现有的柴油发电机房的西北侧，新建配电间一座。在库内现有的消防泵房处新建消防泵房一座。在库区西南侧的现有公路发油区内，拆除原有的全部发油设施，新建48车位通过式公路发油台（其中轻油32车位，润滑油16车位）及微机室、营业室大门和总控室等设施。并对现有公路发油区场地进行扩充，形成较为宽敞开阔、交通顺畅的库区新公路发油区。在新建油罐区东北侧与铁路装卸作业线之间地势较低部位新建含油污水处理间及全封闭地下隔油池各一座，便于库内含油污水的收集、处理与排放。在库区东南围墙两端，各增设一个对外出入口，并使库内消防道路与库外公路相连，便于消防车辆进出。为满足生产及消防的要求，库区内除保留部分原有消防道路和新建油罐组周围建造的消防道路外，在库区东南围墙与现有润滑油罐组间，增设一条6米宽消防道路，同时在所有新建构筑物周围均铺设46米宽环行库内道路。另外在保留库区内不影响扩建工程的现有绿化之外，在公路发油区内沿场地周边留36米宽的绿化带；在新建构筑物周边以及新建道路边等空地种植草皮等以美化环境。输油管道配套技改工程建设后，将成为该输油管道工程中的中间站油库，同时也是四川省最主要的中转油库。负责接受管道来油，再经铁路运往乐山、眉山、攀枝花、雅安、广安、南充和达川等地，或由公路销往 等地。2、自然条件2.1 气象资料年平均气温16.2年最高气温37.3年最低气温2.4最高地表温度42.3最低地表温度1.3年平均地表温度18.6年平均降水量947.00mm平均相对湿度82最大风速12.3m/s最大风速时风向NNE2.2 地质资料抗震设防烈度七度基本风压0.25KN/m2基本雪压0.10 KN/m2土层分布：第四系全新统人工填土层（Q4ml）、第四系全新统冲积层（Q4al）、第四系中下更新统冰水沉积层（Q1-2fgl）、白垩系上统灌口组地层（K）。 3、交通条件本工程所处区域交通状况良好，符合建设规划标准，交通十分便利。4、主要工程实物量 工艺设备油罐20000m34座泵61台罐2台 工艺管线各类管线27337m其中：无缝钢管24001m UPVC管3253m 镀锌管83m 阀门 819个 电气变压器 3台 动力配电箱 6台照明配电箱 14台各类灯具 355套各类电缆 20760m 自控仪表 计算机系统 4套可燃气体报警仪 1套闪光报警仪 1台现场防爆发油控制显示器 32台防爆数控阀 32套质量流量计 32套磁致伸缩油罐液位计 22套防溢防静电接地装置 32套电缆 6330m 土建工程建筑物6736.99m2/13座库内道路1533m25、工程施工特点 工程工作量大，工期较紧，主体工程工期为150天（日历天），土建、安装交叉进行，需抓好统筹、紧密衔接，组织力量，齐头并进，保证工程的顺利进行。 油库改造是在不停产情况下进行，必须严格执行安全措施和制度，确保施工期间安全。 施工期正逢冬季和春季多雨时节，湿度较大，给施工造成一定难度，需做好防雨、防潮等准备。四、主要施工技术措施1、 储罐施工措施1.1 总体方案我公司具有丰富的大型储罐施工经验和多种施工方法，如水浮正装法、内设脚手架和行走挂车正装法、气吹顶升倒装法、液压顶升倒装法、倒链倒装法。从安全、质量、工期等方面考虑，以及根据本储罐的特点，本工程拟采用倒链倒装法施工。焊接采用手工电弧和自动焊焊接。在储罐内部距罐壁500mm左右的同心圆上均布44个10t倒链，倒链固定在倒装立柱上。倒装立柱用21910钢管制成，高3.2m，立柱上端吊耳、底座及筋板均用=16mm钢板制作而成。在每圈罐壁下端用背杠加固，背杠用25槽钢滚弧制成。用龙门卡具将背杠与罐壁固定在一起。在电动倒链下方的背杠上焊接起吊吊耳，电动倒链通过控制装置提升起吊吊耳，将力传到背杠及罐壁上，达到提升罐壁的目的，电动倒链可同步提升，也可单独提升。电动倒链提升示意图见下图：钢索罐壁电动倒链立柱背杠电动倒链分布示意图电动倒链起升应集中控制，同步进行。每提升600mm左右，应停下检查电动倒链是否同步，上升受力是否均匀。如无不同步，或受力不均情况，即可继续提升。如出现倒链起升不同步。受力不均，则应分别单独控制调整滞后倒链，使其与其它倒链处于同等高度，同样受力状态，避免发生意外，调整好后即可再次同时提升。倒装立柱应对称均布，距罐壁的距离应以电动倒链与起吊吊耳基本在一铅垂线上。立柱安装必须保证垂直，如与罐底接触有间隙，可垫薄钢板找平，并焊接牢固。在立柱3/4高度位置安装两根斜撑，斜撑用757角钢制作。斜撑之间的夹角及斜撑与罐底的夹角均以450为宜。对称的两根立柱之间用钢丝绳拉紧。背杠按罐大小分若干节制作。背杠安装时，在将背杠大致分为四等分的位置用四个16t千斤顶将背杠顶紧，使其紧贴在罐壁上，然后用龙门卡具将背杠与罐壁固定在一起。背杠用千斤顶顶紧的四个位置应避开倒装立柱。背杠制作成型后的曲率应和罐内壁的曲率一致。* 施工程序施工准备罐底、罐顶、罐壁预制罐底板防腐基础验收罐底板下网状阳极保护网敷设及罐底铺设弓形边缘板外缘300mm及中幅板焊接罐底无损检测、真空试漏顶圈罐壁板组焊及罐内焊缝打磨、表修包边角钢组焊设置中心伞架、环梁罐顶组焊（留16处倒装立柱窗口）罐顶劳动保护及附件安装背杠、窗口处倒装立柱及倒链安装（其余立柱待顶圈壁板提升后安装）上数第二圈壁板安装、纵缝焊接顶圈壁板提升组对、焊接顶圈与第二圈壁板环缝及纵缝内口组对、焊接上数第三圈壁板、打磨、表修第二圈壁板纵缝及环缝提升第二圈壁板组对、焊接第二、三圈壁板之间的环缝及第三圈内口组对、焊接第四圈壁板、打磨、表修第三圈壁板纵缝及环缝组对、焊接底圈壁板、罐内所有焊缝打磨光、表修完倒装吊具拆除组焊大角缝组焊收缩缝罐壁划线、检查、开孔、配件、附件安装封孔充水试验、沉降观测放水清扫防腐内浮盘安装内浮盘充水调试竣工验收（施工流程图见附图一）。在整个的施工进程中按设计图纸的要求，在每一圈壁板提升前，做NDT检查，合格后方能提升。1.3施工准备油罐施工前，应按规定进行焊接工艺评定，制定油罐焊接技术方案。按照批准后的油罐施工技术措施编制作业指导书，并对施工人员进行施工交底。材料验收 所用钢板必须逐张进行外观检查，表面质量应符合相应的钢板标准的规定。 选用的材料及附件，检查是否具有质量合格证明书，选用的焊接材料应具有质量合格证书。 油罐底圈和第二圈壁板，当厚度大于或等于23mm时，应按规定进行超声检测。滚板机、剪板机及电动倒链调试正常，电焊机、半自动切割机、检测仪器等设备状态应保持良好，其它小型机具、量具准备齐全。电焊工及特种作业人员应持证上岗。1.4 预制所有预制构件在保管、运输及现场堆放时，应采取有效措施防止变形。1）罐底预制根据规范要求放大罐底直径，绘制罐底排板图，预制弓形边缘板及不规则板，钢板切割用氧炔焰，采用半自动切割机切割和手工切割相结合的切割方法。预制好的罐底板应做好标识，然后进行防腐。2）罐壁预制根据钢板到货规格绘制罐壁排板图，确定每张板的几何尺寸，按设计要求加工坡口，切割加工后的每张壁板都应做好标识，并复检几何尺寸、做好自检记录。壁板切割加工，并经检查合格后，上滚板机滚弧。滚板机应由有丰富经验的工人操作。每张壁板滚弧后的曲率偏差，不得大于规范规定的允许值。弧度同壁板10000mm成型壁板存放胎具示意图滚圆后的罐壁板应存放在同壁板弧度的胎具上，运输成型壁板也应设置同样类型的胎具，以防止变形，壁板胎具如图所示：3）罐顶预制罐顶的预制应严格按图纸进行分块预制，放样下料时应注意安装后焊缝的间距。加强肋应进行成型加工，并用弧形样板检查，单块顶板需拼接时应采用对接。单块顶板成形应在胎具上进行加强肋与顶板的组焊，成形后用弧形样板检查。单块顶板组焊成型胎具如图所示：弧度同罐顶板L稍长于单块顶板单块顶板存放胎具示意图4）附件、配件预制严格按施工图纸和规范的要求，按方便安装施工，尽可能减少安装工作量，尤其是高空作业工作量的原则，最大限度的加深预制。预制好的附件、配件应严格检查，保证质量，并作好标识。1.5 安装1）基础验收按设计图纸和规范对基础表面质量和尺寸进行检查，其中心标高偏差、支承罐壁处圆周上的高差、沥青砂层同一圆周上的高差，不得大于规定值，且沥青砂层表面应密实，不得有贯穿裂纹。2）罐底安装罐底安装前，如基础环梁为封闭式，罐基础施工时，征得设计和业主的同意，在每台罐基础边缘选择适当方位预留一个深700mm、宽600mm、向罐中心长1000mm的罐壁安装进出口位置，预留面应粗糙并露出钢筋。若设计或业主有异议，可利用罐顶人孔作为罐壁安装进出口。基础验收合格后，在基础上确定罐的具体方位，划出“十”字中心线，作为罐底铺设的基准线。依据罐底排板图，在基础上划出各底板的位置线，然后开始罐底铺设。罐底板从中心向四周逐张进行铺设。罐底铺设完毕，点焊固定后，开始焊接。焊接严格按焊接工艺的规定进行。弓形边缘板的焊接应先焊外侧300mm，焊完经无损检测合格后磨平。边缘板剩余焊缝以及中幅板与边缘板连接的焊缝，应在罐壁施工完毕，罐底与罐壁大角缝施焊结束后，再进行焊接。焊接时应先焊边缘板对接缝，然后焊收缩缝，收缩缝的焊接应由数对焊工均布，沿同一方向跳焊或退焊，以减少应力集中。罐壁施工前，基础进出口处留一块弓形边缘板不安装，待最后一圈壁板安装时，此位置留一块封口壁板不安装，将所有施工立柱等机具搬出以及罐壁人孔开孔后，再将弓形边缘板复位，经探伤合格后安装封口壁板。3）顶圈壁板及包边角钢安装罐底焊接完毕，且无损检测、真空试漏合格后，按照排板图安装顶圈壁板。顶圈壁板安装后必须保证壁板垂直度、椭圆度和上口水平度。壁板垂直度、椭圆度和上口水平度调整好后，将壁板临时固定，在壁板纵缝上安装三块防变形圆弧板，以防焊接变形，焊接可先焊外侧纵缝，里口清根，再焊内侧纵缝，内侧纵缝焊接完后打磨至与母材平并按设计要求及规范要求进行NDT检查，结果合格。顶圈壁板安装完后，安装包边角钢，包边角钢拼接缝和壁板纵缝应错开200mm以上。4）罐顶安装顶圈壁板探伤合格后进行罐顶安装，安装前设置中心伞架，伞架高度通过计算确定，伞架上表面应保证其水平度，在伞架和包边角钢之间再设两圈环梁，环梁上表面用水准仪校核水平度，在中心伞架、环梁及包边角钢上分别划出单块顶板位置线，然后吊装组焊罐顶板，并按上述（施工程序）内容预留倒装立柱窗口。罐顶板施焊完毕后安装罐顶劳动保护及开孔接管。5）上数第二圈至底圈壁板安装每圈壁板应备有调整板，除顶圈留一块外，其余各圈留两块调整板，对称分布，调整板每块留300mm余量，调整板在封口时切割。在顶圈壁板内侧下口100mm处设置背杠，用千斤顶顶紧，使其紧贴罐壁，再用龙门卡具将背杠与罐壁固定。在距罐壁内侧约500mm处均布安装16根倒装立柱，立柱均设置在罐顶预留窗口处。立柱与罐底板焊接牢固。在每根立柱靠近罐中心一侧安装两根斜撑。在立柱下方的背杠上安装起吊吊耳。每根立柱靠近罐壁侧挂一个10t电动倒链，电动倒链应和背杠上的吊耳尽可能处于一条铅垂线上。上述吊具准备完毕后，围上数第二圈壁板，组对点焊纵缝，封口处分别用两个3t手拉倒链拉紧，然后开始焊接纵缝。纵缝外侧焊完后，即可开始提升顶圈罐壁。提升时将封口处倒链适当松开，以免起升困难或将第二圈壁板带起。倒装提升示意图封绳提升前先将电动倒链吊钩挂在起吊吊耳上，并使之拉紧。安排一人检查，使拉紧程度均匀。同时检查背杠是否顶紧，龙门卡具是否焊牢，倒装立柱斜撑是否安全可靠。一切准备就绪后，开始提升。提升时电动倒链应由专人集中控制，同步运行。提升过程中应密切注意提升是否平稳正常。发现异常情况，应立即停止提升，查明原因，消除隐患后重新开始提升。提升到约600mm左右高度时，暂停。检查电动倒链是否同步运行，提升高度是否一致，受力是否均衡，背杠有无变形，倒装立柱有无异常等。如无问题，可继续提升。如果电动倒链不同步，则对个别倒链单独控制调整，直至受力状态，提升高度一致后，再集中控制，同时进行提升。重复上述操作，直至提升到所需高度。提升示意图如下：提升到位后，拉紧封口倒链，测量周长、切割余量，组对点焊封口处纵缝，然后开始组对顶圈与第二圈壁板的环缝。环缝组对时，可个别升降电动倒链，以调整环缝组对间隙。环缝组对点焊完毕后，应先焊封口处纵缝外侧焊缝，然后焊接环缝外侧焊缝。外口焊完后，里口清根，检查合格后，焊接里口焊缝。里外口均焊完毕，自然冷却到环境温度后，撤下背杠，用电动倒链将背杠放下，重新安装到第二圈板下口，并顶紧固定好。然后安装其余倒装立柱，共44根，每根立柱挂10t电动倒链，立柱的加固与上述相同，对应的两根立柱间用钢丝绳拉紧。同时对罐内侧的纵缝、环缝以及临时点焊处进行打磨和表修；按设计图纸、规范的要求进行NDT检查，结果合格后方能进行下道工序。在第二圈壁板外侧安装第三圈板，围板且组对点焊完毕后，焊接纵缝，纵缝焊好后，同提升顶圈壁板一样，重复上述检查，提升第二圈壁板，组对第三圈封口纵缝，然后组对第二圈与第三圈之间的环缝。组对好后焊接，焊完后回落背杠，安装到第三圈壁板下口，重复上述过程，直到罐壁全部安装完毕。底圈壁板组对焊接时在进出口处留一块封口调节板暂不上，由此将罐内倒装吊具、背杠等所有手段用设备、材料全部运出罐外，随后开罐壁人孔，再将进出口处弓形边缘板复位，经探伤合格后安装最后一块壁板，然后组对焊接大角缝，组对焊接收缩缝。6）附件安装安装罐壁和罐顶配件、盘梯等附件。加强圈的安装在罐壁倒装过程中进行，以避免高空作业。测量仪表的安装待罐主体完成后进行，安装时严格按照供应商的安装指导书进行安装。7）阴极保护安装油罐的阴极保护施工应与油罐基础、油罐底板的组装施工协调进行，尽量避免交叉和遗漏；罐底板下敷设网状阳极时应严格按设计要求进行。8）充水试验罐体的充水试验在罐体无损检测合格及所有配件、附件安装完毕后进行。充水试验前，进行联合检查，检查合格后，封闭人孔等所有开孔（留作通气与观察的开孔除外），开始充水，做充水试验。试验内容包括：罐底严密性；罐壁强度及严密性；罐顶的强度、稳定性及严密性。充水过程中，按设计要求或规范规定作基础沉降观测。充水试验合格后，放水，彻底清扫罐底。1.6储罐的防腐储罐的防腐工程必须在全部的焊接、试压、试漏、基础沉降观测试验及附件安装等工序完成并经质量检验合格后方能施工。内浮顶储罐内壁防腐则应在罐体及拱顶严密性试验合格后铝制浮顶安装前进行。外壁防腐施工采用吊栏配合，内壁防腐采用搭设脚手架方法进行。 罐的防腐采用喷砂除锈方式对金属表面进行处理，使金属表面的除锈等级符合设计文件或有关现行国家规范的要求。喷砂后的金属表面必须清扫。除锈后的金属表面应尽快进行防腐蚀施工，其间隔时间不宜超过8小时。当金属表面温度低于露点以上3或相对湿度大于70%时，不宜进行喷砂除锈，不得在雨、雾及风力大于5级的气候条件下进行室外防腐蚀工程的施工。防腐蚀涂料的配制和使用必须按照产品说明书的规定进行。涂料使用前必须搅拌均匀，在施工中如果出现胶凝、结块等现象，应停止使用。根据工艺要求涂料中可以加入与之配套的稀释剂，但其用量不宜大于涂料重量的5%。防腐涂层的结构、每道涂层厚度及涂装间隔时间应符合设计要求或产品说明书中的规定，如果涂装间隔超过规定的时间，应对涂层表面进行处理后方可进行下一道的施工。涂层及厚度具体要求如下：油罐外壁涂刷环氧富锌底漆一道，干膜厚度6080m，中间漆用环氧云铁防腐漆一道，干膜厚度要求100150m，面漆两道，采用氯化橡胶面漆/聚胺脂耐候涂料，每层80m，罐外壁总的干膜层厚度不得小于300m；罐底内表面、罐顶内表面、罐内壁涂刷一底四面，底漆采用环氧富锌底漆，干膜厚度要求75m，面漆四遍采用储罐防静电涂料（BH-YG5型或其它型号），每层100150m，总的干膜厚度不得小于300m。防腐涂料采用刷涂法和滚涂法施工相结合的方法进行。采用刷涂法施工时，用力应均匀，可先横后竖，纵横交错，先立面后平面，自下而上地进行施工。采用滚涂法施工时，滚筒蘸料应均匀，不宜过多；滚涂时用力不宜过大，用力应均匀，并应保持匀速。边角、附件等无法用滚筒法涂敷的均采用刷涂法进行。焊缝、边角及表面不平部位的防腐涂层应着重涂刷或增加涂敷遍数。每道防腐涂层施工完成后，应根据施工规范和设计要求进行检查验收。不合格的应进行补涂或处理后重新涂刷。1.7 内浮顶安装内浮顶为铝制浮顶，安装时应严格按厂家的设计文件进行排版组装。1.8 内浮顶升降试验重新上水，高度为内浮顶上表面5m左右，内浮顶的升降试验应以升降平稳、密封装置无卡涩现象、内浮顶无渗漏为合格。1.9 储罐的检查和验收储罐的检查和验收按GBJ128-90立式圆筒形钢制焊接油罐施工及验收规范及设计要求进行。1.10 储罐焊接施工技术措施1.10.1 一般要求 油罐施焊前，要作好焊接工艺评定。 从事油罐施工的焊工，必须具有相应钢材类别、组别和试件分类代号的合格证。 焊接材料应设专人负责保管、烘干和发放工作，焊材的烘干和使用严格按规定进行。 焊工要配备性能良好的保温筒，烘干后的焊条必须放置在保温筒内，随用随取。 焊工在焊接过程中，必须按照评定合格的焊接工艺进行焊接。 出现下列任一焊接环境，如无有效措施，不得焊接： 雨天或雪天 手工焊时风速8m/s 相对湿度90%1.10.2 焊接工艺措施 焊接材料选用，对于板厚大于13mm的对接焊缝选用E4315焊条，板厚小于13mm的对接焊缝选用E4303焊条。浮顶、罐底的焊接选用E4303焊条。 定位焊及工卡具的焊接工艺与正式焊接相同，定位焊长度不宜小于50mm，间距宜为300mm，引弧和熄弧均应在坡口内。 坡口形式：罐壁纵缝当d12mm时，为双面坡口。当d10mm时为单面坡口，罐壁横缝当d8mm时，为单面坡口，当d6mm时，不开坡口。 清根要求：双面焊的对接头在背面焊接前用砂轮清根，清除焊渣及缺陷。 焊接层次要求：板厚大于或等于6mm的搭接角焊缝，应至少焊2遍，接头应错开。 焊接顺序罐底的焊接：采用隔缝分段退焊，中幅板焊接时，先焊短缝，再焊长缝，弓形边缘板焊接时，先焊外缘300mm焊缝，其它焊缝应在大角缝焊接后，收缩缝焊接前焊接。收缩缝的焊接应一次焊完。多名焊工均匀分布，并沿同一方向施焊，初层焊时，采用分段退焊。大角缝的焊接在壁板全部焊缝焊完后施焊，先焊内侧后焊外侧，由数名焊工均匀分布沿同一方向焊接。罐底板罐壁底圈壁板加减丝大角缝焊接加固示意图罐壁纵缝焊接，先焊外侧焊缝，待清根后焊内侧焊缝。横缝同样是先焊外侧焊缝，待内侧清根后再焊接，数名焊工均匀分布沿同一方向施焊。拱顶焊接：拱顶先进行定位焊，然后先焊拱顶内侧焊缝，后焊拱顶外侧焊缝；环向肋板接头的焊缝，采用双面满角焊；拱顶外侧径向的长缝，采用隔缝对称施焊方法，并由中心向外分段退焊；拱顶板与包边角钢的焊接，外侧采用连续焊，焊角高度不应大于板厚的3/4，且不得大于4mm，内侧不得焊接，焊接时焊工应对称均匀分布，并应沿同一方向分段退焊；拱顶内肋板不得与包边角钢或罐壁焊接。 焊接工艺严格按焊接工艺评定执行。1.11 储罐无损检测施工技术措施在本工程中，无损检测将严格按照设计规定或业主要求的检测方法、检测比例、验收标准及合格级别进行施工，保证检测质量和检测进度。1.11.1 检测人员 从事本工程的无损检测人员必须持有劳动监察部门颁发的相应检测资格证书，并只能从事与其检测资格相一致的工作，保证持证上岗率100%。检测人员应严格按照现场施工程序和公司无损检测管理标准、无损检测技术质量工作管理条例进行检测施工，保证检测质量和检测进度。1.11.2 无损检测程序见下表。检测结果处理不合格接受检测指令无损检测准备现场检测操作审 核检测结果评定 检测报告无损检测工艺材料设备准备业 主业 主返工1.11.3 无损检测方案1）射线检测 检测技术及方法：检测方法：X射线检测；透照方式：单壁单影法照相等级：AB级胶片类型：天津型胶片规格：36080、24080胶片处理：手工处理曝光量：尽量采用低能量射线，其曝光量不少于15mAmin。 检测编号每张底片均有完整的编号系统，包括工程编号、焊缝编号、底片编号、定位标记、返工标记、扩探标记、检测日期等。在射线底片上字号摆放整齐并距焊缝影像至少5mm。 检测操作射线机开机前应认真检查连接电源是否破损，接头是否良好，接地状态是否良好。检查供电系统是否符合要求。射线必须按照操作规程训练完成后，方能进行操作。射线透照现场存在散乱射线、影响底片灵敏度，因此，在每张底片透照时，必须采用薄铅板做背部散射屏蔽。采用磁力贴片夹或磁铁，应具有足够磁力保证胶片与焊缝紧贴。 暗室处理 按胶片厂家要求，配制冲洗药液并定期更换新的药液。 冲洗温度：202。 冲洗时间：显影58分钟，停影0.5分钟，定影1015分钟，流动水洗不少于30分钟。 底片可采用机械烘干或自然干燥，底片夹持部位应避开评片区域。 底片评定及质量要求 影像识别要求：底片上象质计位置正确，定位标记和识别标记齐全，且不掩盖被检部位焊缝影像。底片有效评定区域内不应有因胶片处理不当引起的缺陷或妨碍底片评定的伪缺陷。干燥后的底片应按顺序整理，被存放底片之间应有软纸相隔。所有的射线底片都不得有水迹、污染、划痕等影响评定的伪缺陷。底片黑度、灵敏度符合要求。严格按标准进行评定。做好底片评定记录。 返工及扩探：及时下达返工通知单，在被检部位准确标定缺陷位置，对返工部位进行复验时，底片应有返工标识，并按照标准执行扩探要求。2）磁粉检测 材料及设备设备类型：交流磁轭式磁粉探伤机。磁粉类别：黑磁粉磁化方法：湿式连续法磁化时间：13S灵敏度试片：A230/100磁悬液浓度：1520g/L 检测准备磁悬液的配制 将磁膏挤在刻度板上； 按比例倒入盛有洁净水的塑料桶内； 充分搅拌使其混合均匀使其悬浮状载液。灵敏度的确认：把A2-30/100型试片（刻槽面向下）紧贴在罐壁母材上，然将磁轭两脚平贴焊缝或母材进行磁轭化。通电磁化持续时间为0.52秒。试片上能清楚的显示直线型磁粉痕迹。根据能使试片清晰显示时的磁轭与试片之最大间距，确定磁轭每次移动距离。 焊缝探测将磁轭放置于焊缝中心线边侧且平行焊缝和将磁轭横跨且垂直焊缝，交替磁化。每次移动磁轭应保持有效磁场重叠30左右。 通电磁化后观察焊缝二侧磁痕显示情况，观察范围为焊缝表面二侧20mm区域。记录：应包括检查日期、检测人姓名、焊道编号；有缺陷时记录其长度、形状、位置。1.11.4 检测资料 无损检测资料与检测施工同步完成，积极做好检测资料的整理、交工和归档工作，检测资料符合国家、行业标准和业主要求。1.11.5 安全管理 射线检测施工时，做好自身和他人的射线安全防护工作。 射线现场应设置醒目警戒标志（警戒线、警戒牌），划出安全区域，防止非操作人员进入。射线作业避开安装施工时间。 高空、夜间工作应特别注意安全，利用好安全带等器具。 无损检测人员应严格遵守施工现场各项安全管理规定。1.11.6 检测标准 钢熔化焊对接接头射线照相和质量分级GB3323-87 常压钢制焊接储罐及管道磁粉检测技术标准SY/T0444-98 常压钢制焊接储罐及管道渗透检测技术标准SY/T0443-982、机泵设备施工技术措施 本库区内泵的主要有离心式管道油泵（80GY15）、消防泵（XBD95-95）、三螺杆润滑油泵（3G854W21）和三螺杆润滑油泵（3G424AW21）。它们分别分布在四十八车位轻油及润滑油灌油棚区域、消防泵房、润滑油卸油泵房和润滑油发油泵房内。管道泵采取不解体直接进行安装的施工方法；其余的泵在超过防锈保证期或有明显缺陷时，先解体再安装，否则应采取不解体直接进行安装的施工方法。其安装措施如下：2.1 基础验收 基础施工完毕后,由建设单位土建、安装监理等单位共同对基础进行中间验收，检查基础的外观和几何尺寸。 基础外观主要检查如下内容：基础是否有清晰的纵横中心线、标高基准线、基础外观是否有空洞、蜂窝、露筋等缺陷。 基础几何尺寸主要检查：基础表面的水平度、基础表面的标高、地脚螺栓孔的中心距、地脚螺栓孔的深度、铅垂度及其截面尺寸。 基础几何尺寸除了符合图纸及施工规范的要求，还必须与机器实物尺寸一致。 基础验收合格后，由参加验收的各方签署基础中间交接记录。2.2 设备到货验收 设备到货后由物资供应部门负责组织专业技术员、质检员进行设备的到货检验，主要检验设备的型号、数量是否与设计相一致，设备保护情况是否良好，外观是否有损伤，备品、备件是否齐。检查依据是设计图纸和设备装箱单。检查合格后，填写设备检验记录。2.3 设备安装 设备安装前，先将基础表面铲毛，同时将放置垫铁处的基础铲平，在地脚螺栓孔的两旁各放置一组垫铁，垫铁组的高度根据基础预留的灌浆层高度决定。 将设备吊装就位，穿上地脚螺栓，调整泵的中心位置，使泵中心线与基础中心线一致。同时利用垫铁组调整泵的标高和水平。泵体的标高以泵中心标高为基准，泵体的水平度一般在水平法兰上或水平的机加工面上测量。 泵初次找平后，对泵地脚螺栓孔进行灌浆，灌浆时应进行充分振捣。灌浆层养护期结束后，适当调整垫铁位置，对泵体进行二次找平。对称点焊垫铁组，经隐蔽工程检查合格，进行预留层的灌浆、抹面。2.4 泵的解体检修 若泵的随机技术文件上明确要求不必进行解体，则可不进行该类泵的解体，若没有明确要求则进行解体，泵的解体重点依据厂家随机技术文件及施工验收规范进行。 依次对泵的各零部件解体后，做好标识，用煤油一一清洗，并逐一进行外观检查，转动部件上不允许有毛刺、裂纹、铁锈等现象存在。 测量轴的直径和椭园度、弯曲度和跳动度。测量叶轮的径向跳动度、端面跳动度及瓢偏度。测量泵体密封环与叶轮之间的间隙，测量叶轮在泵腔前后的轴向间隙即叶轮的总窜量和半窜量。 测量检查完毕后，进行泵的组装，组装顺序与拆卸顺序相反，并按拆卸时所做的标识与记录进行组装。在摩擦面和配合面涂上润滑油，在装配滚动轴承时，用压铅丝法测量并调整轴承的径向和轴向间隙。机械密封的装配应符合随机技术文件的规定，其弹簧压缩后的工作长度应符合设计要求。若是填料密封，填料压盖不可压得太紧。以盘车灵活为宜。最后测量转子的装配总窜量。泵组装完毕后，进行联轴器的对中找正，找正时以泵为基准，调整电机位置。2.5 泵的单机试运 试运流程及介质泵的试运流程应遵循如下原则：试运流程尽量形成循环回路、流路尽可能短；尽量不接或少接跨线；储罐的容积应满足循环的要求。若管路上没有过滤器，应增设临时过滤器。泵的试运介质采用洁净水。当泵的工作介质为轻质油品或者与水的密度相差较大，应对泵的试运转参数如流量、扬程、功率、电机的电流等进行计算对比，使泵的运转正常可靠。 试运程序* 离心泵的试运程序如下： 检查驱动机的转向应与泵的转向相符。 检查各固定连接部位应无松动。 检查各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定，有预润滑要求的部位应按规定进行预润滑。 检查各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。 检查盘车应灵活、无异
