施工组织设计(468页).doc

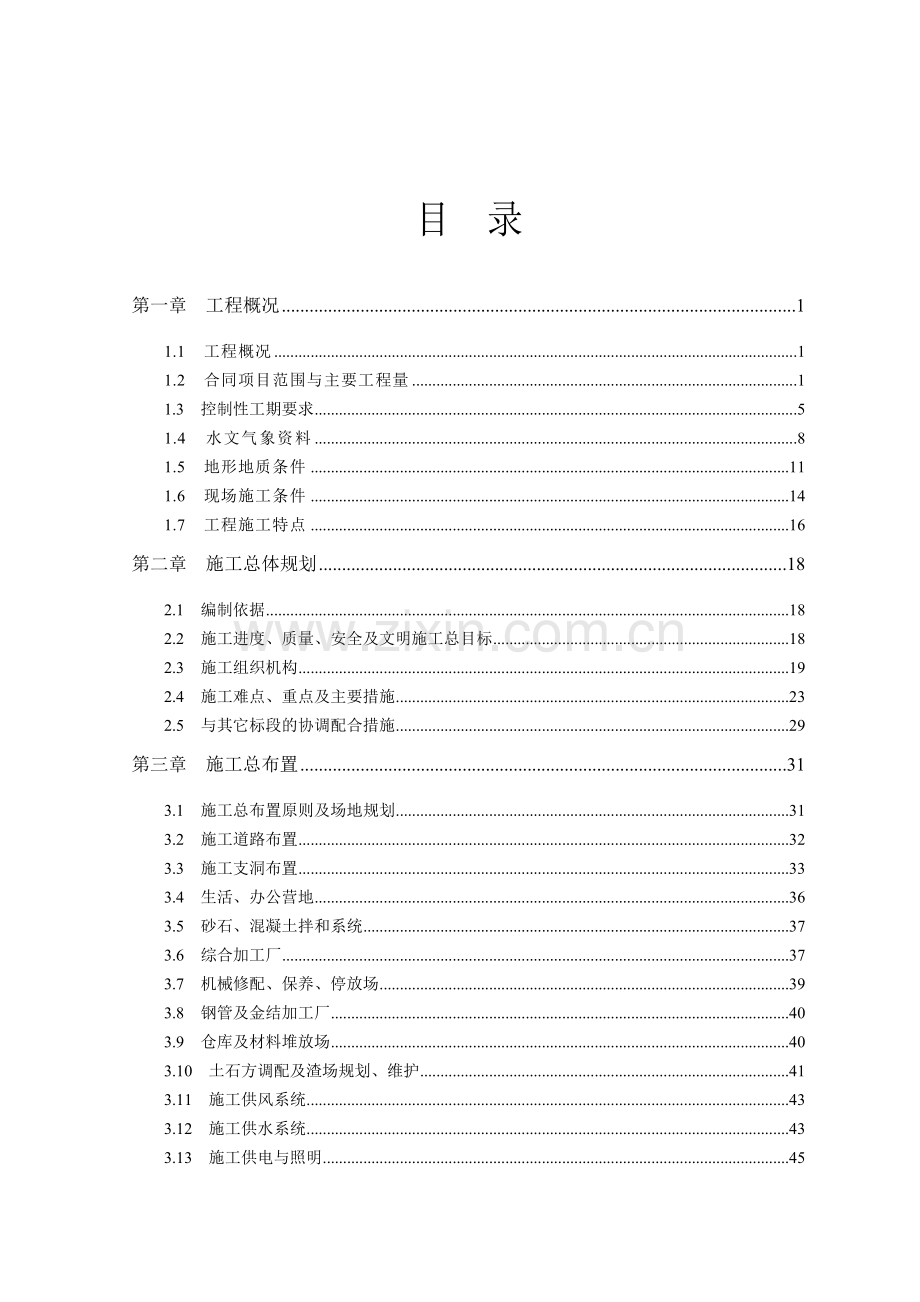

目 录第一章 工程概况11.1 工程概况11.2 合同项目范围与主要工程量11.3 控制性工期要求51.4 水文气象资料81.5 地形地质条件111.6 现场施工条件141.7 工程施工特点16第二章 施工总体规划182.1 编制依据182.2 施工进度、质量、安全及文明施工总目标182.3 施工组织机构192.4 施工难点、重点及主要措施232.5 与其它标段的协调配合措施29第三章 施工总布置313.1 施工总布置原则及场地规划313.2 施工道路布置323.3 施工支洞布置333.4 生活、办公营地363.5 砂石、混凝土拌和系统373.6 综合加工厂373.7 机械修配、保养、停放场393.8 钢管及金结加工厂403.9 仓库及材料堆放场403.10 土石方调配及渣场规划、维护413.11 施工供风系统433.12 施工供水系统433.13 施工供电与照明453.14 施工通风系统493.15 施工排水系统553.16 工地试验室573.17 施工通讯573.18 安全生产设施573.19 其他零星设施573.20 现场管理措施58第四章 施工总进度604.1 编制原则604.2 工期目标604.3 控制性工期614.4 施工关键线路624.5 主要项目施工程序及进度安排624.6 主要施工强度指标724.7 工期保证措施73第五章 施工区防洪及围堰775.1 尾水出口围堰设计775.2 尾水出口围堰施工及拆除785.3 基坑排水805.4 修山大沟施工导排水方案805.5 施工区水流控制及防洪度汛措施81第六章 厂房进水口施工856.1 施工特性856.2 主要施工项目及工程量856.3 施工程序866.4 二期开挖及断层处理876.5 进水塔混凝土浇筑916.6 进水塔后交通道石渣回填施工1036.7 进水口施工工期及强度1046.8 进水塔混凝土浇筑与压力管道施工干扰处理措施1066.9 施工安全措施1066.10 设备配置计划1076.11 劳动力配置计划108第七章 厂房尾水出口施工1097.1 施工特性1097.2 主要施工项目及工程量1097.3 施工布置1107.4 施工程序1117.5 土石方开挖及支护1127.6 闸体混凝土浇筑1137.7 尾水渠混凝土浇筑1147.8 启闭机室混凝土浇筑1147.9 护岸工程施工1147.10 修山大沟拱桥施工1147.11 施工工期及强度1157.12 设备配置计划1167.13 劳动力配置计划117第八章 引水发电系统洞室群开挖与支护1188.1 概述1188.2 施工控制性进度要求1238.3 地下洞室群开挖总体施工程序1248.4 压力管道开挖与支护1258.5 主副厂房开挖与支护1378.6 母线洞开挖与支护1468.7 主变室开挖与支护1488.8 机组尾水检修闸门室开挖与支护1528.9 尾水调压室开挖与支护1588.10 尾水隧洞、尾水支洞、尾水管开挖与支护1678.11 通风系统开挖与支护1808.12 出线洞开挖与支护1858.13 排水洞开挖与支护1878.14 厂坝电梯井开挖与支护1878.15 运输交通洞开挖与支护1898.16 施工支洞开挖与支护1928.17 开挖支护施工工艺说明1968.18 预应力锚索施工2088.19 不良地质地段施工2178.20 洞与洞、洞与井交叉部位施工措施2188.21 斜（竖）井开挖安全措施2198.22 三大洞室顶拱层开挖及高边墙施工安全措施2198.23 塌方处理措施2208.24 爆破振动及超欠挖控制措施2218.25 通风、排水综合治理措施2218.26 开挖施工进度计划2228.27 主要资源配置222第九章 地下厂房系统混凝土浇筑2279.1 压力管道混凝土浇筑2279.2 主、副厂房混凝土浇筑2399.3 母线洞及主变运输洞、交通洞混凝土浇筑2589.4 主变室混凝土浇筑2599.5 尾闸室及尾水支洞混凝土浇筑2609.6 尾调室混凝土浇筑2659.7 尾水隧洞混凝土浇筑2719.8 通风系统混凝土浇筑2799.9 厂坝电梯井混凝土浇筑2859.10 出线洞混凝土浇筑2909.11 运输交通洞混凝土浇筑2949.12 排水廊道混凝土浇筑2989.13 施工支洞混凝土封堵施工3019.14 施工进度安排3029.15 施工安全措施3029.16 设备配置计划表303第十章 混凝土施工专项技术30610.1 混凝土温度控制及防裂措施30610.2 镜面混凝土施工方法及工艺311第十一章 建筑给排水及初装修31711.1 砌砖工程施工31711.2 抹灰工程施工32011.3 地面工程施工32411.4 给排水安装工程施工325第十二章 压力钢管及机电埋件制安33212.1 概 述33212.2 施工布置33512.3 施工进度与施工强度33912.4 压力钢管制造34212.5 压力钢管安装35112.6 压力钢管焊接35412.7 压力钢管涂装35712.8 钢结构制安36212.9 机电埋件制安36412.10 资源配备36812.11 施工安全与质量控制措施370第十三章 钻孔和灌浆工程施工37213.1 概述37213.2 施工特性37413.3 施工布置37613.4 施工总体程序37813.5 灌浆试验37813.6 顶拱回填灌浆38013.7 固结灌浆38213.8 帷幕灌浆38513.9 钢衬接触灌浆38813.10 支（探）洞封堵灌浆38913.11 排水孔39113.12 质量控制措施39213.13 安全施工措施39413.14 施工进度计划39413.15 主要设备配置39613.16 劳动力计划397第十四章 施工测量及试验、检测39914.1 施工测量39914.2 原材料试验检测40414.3 砼配合比试验40614.4 砼质量检测40614.5 爆破试验40814.6 施工安全监测41314.7 测量、试验及检测仪器设备汇总表415第十五章 原型观测工程41915.1 概述41915.2 工作项目41915.3 引用标准和规程规范41915.4 主要工作量42015.5 观测仪器设备的采购、检验和率定42215.6 监测仪器设备的安装埋设42315.7 合同期监测42915.8 合同期监测资料的整编和分析43115.9 质量保证措施434第十六章 施工信息化管理43816.1 施工信息化管理的目标43816.2 施工信息化管理的基本内容43816.3 施工信息管理系统形成43916.4 施工信息管理系统维护及安全运行措施43916.5 计算机硬件和软件44016.6 人员配备440第十七章 质量保证体系及措施44117.1 质量方针、原则及目标44117.2 工程质量的控制标准44117.3 质量管理机构44117.4 工程质量控制点的设置45117.5 质量管理措施和办法45417.6 关键工序质量控制措施456第十八章 施工安全保证措施46218.1 安全管理目标46218.2 施工安全管理组织机构及其主要职责46218.3 安全保证体系46518.4 安全管理制度及办法46718.5 施工现场安全措施46818.6 地下洞室施工重点抓好的安全工作46918.7 雨季、汛期施工安全措施473第十九章 文明施工措施47519.1 文明施工的目标47519.2 文明施工的组织机构和实施方案47519.3 文明施工实施措施47619.4 文明施工考核、管理办法478第二十章 环境保护保证措施47920.1 环境保护保证体系47920.2 环境保护的目标47920.3 环境保护措施479第二十一章 有关工期提前的建议方案48421.1 建议方案控制性工期48421.2 建议方案的可行性48521.3 建议方案的保证措施486第一章 工程概况1.1 工程概况本水电站位于A省西部A县与B县交界的C江中游河段，在干流河段与支流黑惠江交汇处下游1.5km处，系C江中下游河段规划八个梯级中的第二级。本水电站工程属大（1）型一等工程，永久性主要水工建筑物为一级建筑物。工程以发电为主兼有防洪、灌溉、拦沙及航运等综合利用效益，水库具有不完全多年调节能力，系C江中下游河段的“龙头水库”。该工程由混凝土双曲拱坝（坝高292m）、坝后水垫塘及二道坝、左岸泄洪洞及右岸地下引水发电系统组成。大坝建成后将形成149.14108m3的水库，电站装机容量4200MW（6700MW）。引水发电系统由三大洞室和六条引水压力管道、六条母线洞、两条尾水洞以及交通洞、运输洞、出线洞和通风洞组成一个庞大的地下洞室群。其主副厂房高82.0m、宽30.6m、长298.1m；主变室高22.0m、宽19.0m、长230.6m；双圆筒阻抗式调压室高90.0m、直径32.0m，最大开挖直径38m，两调压井轴线间距99.504m；两条尾水隧洞长度分别为945.4m和717.4m，洞径均为18m。1.2 合同项目范围与主要工程量1.2.1 合同项目范围（1）引水系统工程电站进水口二期开挖与支护、基础处理；电站进水口塔体一期、二期混凝土浇筑；电站进水口金结预埋件制作、安装；电站进水口拦污栅、闸门、启闭设备等永久设备的接收、运输、保管、安装、调试、试运行；电站进水口交通设施和配电室土建工程；压力管道开挖、支护及混凝土浇筑；压力管道钢管制作、安装；压力管道帷幕灌浆、固结灌浆、回填灌浆、钢管的接触灌浆；引水系统工程接地系统及量测管路的预埋件制安。（2）地下厂房工程地下洞室群的开挖与支护（含预应力锚索），包括主副厂房、安装间、主变室、母线洞、主厂房运输洞、主变运输洞、交通洞、通（排）风洞；地下洞室群排水系统排水洞开挖、排水孔施工、混凝土浇筑、压力管道钢衬起点处帷幕灌浆；地下厂房岩壁吊车梁的开挖、锚杆制安、混凝土浇筑（含一期、二期）；主副厂房、安装间、主变室、母线洞一期混凝土浇筑；主厂房运输洞、主变运输洞、交通洞、通（排）风洞、进（排）风楼混凝土浇筑；各洞室的固结灌浆、回填灌浆；地下厂房的二期、三期和蜗壳混凝土浇筑；消防、生活水池的修建施工；厂区枢纽生活给、排水设施施工；厂房初期简易装修工程施工。（3）尾水系统工程尾水系统洞室群（尾水肘管、尾水支洞、机组尾水检修闸门井、机组尾水检修闸门室、尾水调压室、尾水隧洞、机组尾水检修闸门室交通洞）及隧洞出口（1017m高程以下）的开挖、支护、混凝土浇筑；机组尾水检修闸门井、机组尾水检修闸门室的预埋件制安、二期混凝土浇筑，闸门及启闭设备的接收、运输、保管、安装、调试、试运行；尾水隧洞出口预埋件制安、混凝土浇筑、闸门及启闭设备的接收、运输、保管、安装、调试、试运行；尾水系统洞室群的回填灌浆、固结灌浆；尾水隧洞出口导墙工程开挖、混凝土浇筑、浆砌石挡墙、土石回填；尾水系统接地系统及量测管路的预埋件制安；机组尾水检修闸门室初期简易装修工程施工；尾水隧洞出口启闭机室初期简易装修工程施工。（4）其他工程引水发电系统所有安全监测仪器设备采购、检验、率定、埋设，施工期安全监测，监测资料整编、分析、安全评价及监测资料、监测设施的移交；出线洞开挖、支护、排水、混凝土浇筑施工；500kV地面开关楼二期开挖及支护、地面混凝土浇筑、基础混凝土浇筑、预埋件制安、初期简易装修工程施工；排风楼基础施工、混凝土浇筑、预埋件制安、初期简易装修工程施工；主厂房运输洞洞脸开挖、边坡支护、混凝土浇筑，洞口防雨雾结构、公路涵洞、路面混凝土施工，机组尾水检修闸门室交通洞部分洞段的开挖、支护、混凝土浇筑、全洞段路面混凝土工程、C6-A标临时排水沟拆除；厂房至右坝肩的电梯井、电缆井开挖、支护、混凝土结构施工；地面控制楼及柴油发电机房土建工程、初期简易装修工程施工；为本工程施工服务的施工临建工程的设计、施工、运行、管理及竣工后撤除或封堵，包括施工支洞、钢管加工厂、尾水隧洞出口围堰、施工期送配电设施、施工通风系统、施工压气系统、生产用水系统等；（5）按发包人或监理人指示接收并完成由其它承包人施工且与本标段密切相关的其它标段遗留工作；（6）招标文件和图纸包含的其他工程项目。1.2.2 主要工程量主要工程量详见表1-1。1.3 控制性工期要求1.3.1 主要工程完工日期要求本合同全部工程和部分工程的要求完工日期如下表1-2。表1-2 XW/C6-B标要求完工日期表序号单位工程项目及其说明要求完工日期1进水口土建及闸门安装2009年12月31日2压力管道钢衬2007年11月30日3地下主、副厂房3.1开挖、支护2006年12月31日3.2安装场土建施工2005年10月31日3.3主厂房发电机层混凝土2009年05月31日4主变室土建施工2009年05月31日5机组尾水检修闸门室土建及闸门安装2009年12月31日6尾水调压室土建施工2009年12月31日7尾水隧洞2010年06月30日8尾水隧洞出口土建及闸门安装2009年06月30日9通风系统2008年03月31日10全部工程完工2010年06月30日说明：（1）单位工程项目详细内容见本章1.2.1。（2）主厂房提供二次装修时间为2009年09月07日，副厂房提供二次装修时间为2009年01月01日，500kV地面开关楼提供二次装修时间为2009年01月01日。其他部位要求土建及金属结构安装完工后具备提供二次装修条件。1.3.2 工作面移交时间要求（1）XW/C2-B向本标移交工作面时间详见表1-3。表1-3 XW/C2-B向本标移交工作面时间表序号项目及其说明移交工作面时间1右岸1245m高程以上电站进水口边坡开挖、支护2004年01月01日2右岸1139m高程以上电站进水口边坡开挖、支护2005年03月01日3右岸1017m高程以上尾水隧洞出口边坡开挖、支护2003年07月01日4500kV地面开关楼一期开挖、支护2004年05月01日5开关楼交通洞开挖、支护、混凝土浇筑2004年05月01日（2）本标向XW/C7标移交安装工作面时间详见表1-4。表1-4 向XW/C7标提供安装工作面时间表序号项目及其说明提供安装工作面时间备 注1桥机轨道安装2005年06月01日分段提供2桥机安装2005年11月01日安装间不少于40m长度31#机组段尾水肘管安装2007年02月01日锥管安装2007年04月16日蜗壳安装2007年06月16日水轮发电机组安装2008年06月01日46#机组段尾水肘管安装2007年02月16日锥管安装2007年05月01日蜗壳安装2007年07月01日水轮发电机组安装2008年06月16日52#机组段尾水肘管安装2007年04月01日锥管安装2007年06月16日蜗壳安装2007年09月01日水轮发电机组安装2008年09月01日63#机组段尾水肘管安装2007年06月16日锥管安装2007年09月01日蜗壳安装2007年12月01日水轮发电机组安装2008年12月01日74#机组段尾水肘管安装2007年09月01日锥管安装2007年12月01日蜗壳安装2008年03月01日水轮发电机组安装2009年03月01日85#机组段尾水肘管安装2007年12月01日锥管安装2008年03月01日蜗壳安装2008年06月01日水轮发电机组安装2009年06月01日9副厂房机电设备安装2009年07月01日10主变室变压器安装2009年01月01日11出线洞、500kV地面开关站电气安装2009年01月01日（3）XW/C7标向本标提供工作面时间详见表1-5。表1-5 XW/C7标向本标提供工作面时间表序号项目及其说明提供安装工作面时间备注11#机组段尾水肘管段混凝土2007年03月01日锥管段混凝土2007年05月01日蜗壳层混凝土2007年09月16日26#机组段尾水肘管段混凝土2007年03月16日锥管段混凝土2007年05月16日蜗壳层混凝土2007年10月01日32#机组段尾水肘管段混凝土2007年05月01日锥管段混凝土2007年07月11日蜗壳层混凝土2007年12月16日43#机组段尾水肘管段混凝土2007年07月16日锥管段混凝土2007年10月01日蜗壳层混凝土2008年03月16日54#机组段尾水肘管段混凝土2007年10月01日锥管段混凝土2008年01月01日蜗壳层混凝土2008年06月16日65#机组段尾水肘管段混凝土2008年01月01日锥管段混凝土2008年04月01日蜗壳层混凝土2008年09月16日1.4 水文气象资料1.4.1 气象资料为本水电站设计需要，1980年6月本坝段设立本气象站，一直观测至今。其历年实测的降水量、蒸发量、气温、相对湿度和风速等气象要素详见表1-6。表1-6 本站气象要素统计表项 目1月2月3月4月5月6月7月8月9月10月11月12月年多年平均降水量（mm）16.430.033.834.366.0163.0197.6155.1133.488.245.113.3976.4多年平均蒸发量（mm）79.492.3133.3130.8133.486.970.584.875.274.466.163.91091.1多年平均气温（）12.914.818.420.723.123.522.923.121.819.615.812.819.1多年平均相对湿度（%）68625659667985848584817674多年平均风速（m/s）2.02.52.72.82.31.81.61.51.71.51.71.82.0多年平均日照时数（h）206.7178.4201.9190.3158.786.672.0111.0109.1134.5156.8183.91789.91.4.2 水文资料（1）坝址径流C江径流以降雨补给为主，上游区有部分冰雪融水补给。中游区冰雪融水补给少，下游区全由降雨补给。上游及中游部分地区，一般在10月底开始下雪，径流递减，至12月份径流最小，自2月底3月初开始，气温逐渐增高，冰雪融化，径流递增，因此C江径流从3月初起，即逐渐增加，比一般河流提早近3个月。C江径流年际变化较均匀稳定，年径流变差系数小。径流年内分配不均匀，径流主要集中在510月。本坝址多年平均径流成果见表1-7。表1-7 本坝址多年平均径流成果表月 份123456789101112水文年流量（m3/s）420380418597908155023702640225015908745531210（2）坝址设计洪水详见表1-8。表1-8 本坝址设计洪水成果表频率(%)0.010.050.10.20.512510年洪峰(m3/s)2360019900183001670014600131001150094107860十五天洪量(108m3)23019417816314212711291.576.4（3）施工设计流量施工设计流量成果见表1-9。表1-9 本坝址施工设计流量成果表 单位：m3/s项 目频 率（%）3.33510201月瞬时最大流量7757336605842月瞬时最大流量6486225765263月瞬时最大流量124011209217254月瞬时最大流量16401520132011105月瞬时最大流量280025802190180010月瞬时最大流量625056504640363011月瞬时最大流量365036503200246012月瞬时最大流量12101130997858115月瞬时最大流量3870345027602100125月瞬时最大流量2840262022401850124月瞬时最大流量156014701320115012.16.10瞬时最大流量3460318027002210项 目频 率（%）3.33510209月月平均流量382036003210279010月月平均流量280026302330201011月月平均流量140013301210107012月月平均流量7657396936419月中旬旬平均流量38603630324028209月下旬旬平均流量352033202960257010月上旬旬平均流量381035002970244010月中旬旬平均流量311028602430201010月下旬旬平均流量238022101900160011月上旬旬平均流量189017601530130011月中旬旬平均流量165015301320111011月下旬旬平均流量12401160103089712月上旬旬平均流量97492584075212月中旬旬平均流量82478772265312月下旬旬平均流量705676626572（4）受漫湾影响本坝址水位流量关系漫湾电站位于本电站下游约60km，1993年4月水库开始蓄水。本电站坝段正好位于漫湾水库的回水末端，在本电站的施工期需要的坝址、围堰等处的水位流量关系受到漫湾水库的影响。预测的2003年水位流量关系成果见表1-10。 表1-10 本坝址及上下游剖面水位流量关系成果表（漫湾水库2003年淤积，漫湾水位982、985、988m）流量(m3/s)水 位 （m）坝址坝址下游1000m坝址下游500m坝址上游500m坝址上游1000m390990.68990.27990.49990.8990.93800992.33991.86992.1992.5992.691170993.49992.99993.25993.69993.931500994.48993.95994.23994.7994.972340996.42995.84996.14996.85997.013000997.81997.22997.53998.06998.4550001001.31000.721001.041001.561002.0870001004.241003.651003.981004.511005.1290001006.721006.11006.451006.981007.68120001009.911009.271009.651010.291010.95注：本成果没有考虑本施工等人为因素造成的河床变形引起的水位流量关系变化。1.5 地形地质条件1.5.1 地形地貌枢纽区河流总体流向由北向南。枯水期河水面高程约988m，河水面宽85m108m,在枯水季节水深约4m10m（漫湾水库蓄水前）。河谷呈“V”型，两岸山体雄厚，岸坡陡峻。引水发电系统布置地段岸坡陡竣，山坡平均坡度3842，局部地段为悬崖峭壁。山坡形态与岩性、构造关系密切。黑云花岗片麻岩抗风化能力强，其分布地段多基岩裸露，且多见陡壁；角闪斜长片麻岩抗风化能力相对较弱，其分布地段地表多为坡、残积层，地形相对平缓，坡度较均匀。该地段冲沟发育，呈现沟梁相间的地貌形态，冲沟底部一般有第四系堆积物分布，其中大椿树沟高程1170m以上部位分布有大椿树沟堆积体，第四系坡、崩积层较厚。较大的深切冲沟自上游至下游依次为大椿树沟、豹子洞干沟、修山大沟。自上游大椿树沟至下游修山大沟将主要山梁依次编号为号山梁、号山梁、号山梁。1.5.2 地质条件（1）地层岩性引水发电系统布置地段分布的地层主要为时代不明的中深变质岩系（M）及第四系（Q）。变质岩系（M）岩层呈单斜构造横河分布，陡倾上游，岩性主要有黑云花岗片麻岩和角闪斜长片麻岩，二者均夹薄层透镜状片岩。黑云花岗片麻岩：灰白色，中粗粒鳞片粒状变晶结构，片麻状构造，局部眼球状构造。主要矿物成分为石英、斜长石及少量黑云母。角闪斜长片麻岩：深灰、青灰色，中细粒鳞片粒状变晶结构，片麻状构造。主要矿物成分为斜长石、角闪石及少量黑云母。片岩：主要为云母角闪片岩或角闪云母片岩，青灰色，粒状鳞片粒状变晶结构，片状构造。主要矿物成分为角闪石和黑云母。第四系（Q）地层分布较广，按成因类型划分主要有冲积层、洪积层、坡积层和崩积层。（2）地质构造枢纽区地质构造主要受古老的纬向构造体系控制，构造线方向近东西。该地段分布的变质岩层呈单斜构造，走向近EW，倾向上游，倾角在修山大沟附近约6075，向上游逐渐变陡，至大椿树沟附近约为8090。级结构面：F7：在坝前大椿树沟（右岸）至饮水沟（左岸）地带通过。总体产状EW，N7490，沿走向及倾向产状均有变化，断层面呈舒缓波状，局部倾角仅4550（如PD63上支），有时反倾。断层破碎带宽18.6m37m，一般为角砾岩、糜棱岩、碎块岩及断层泥，其中分布有多条破裂面，断层泥和泥化糜棱岩总厚度一般为0.8m5.65m。级结构面：引水发电系统布置地段共发育级断层9条，其揭露位置及性状详见表1-11。表1-11 引水发电系统布置地段级断层汇总表编号破碎带宽度(m)产 状主要特征揭露位置F20.61.8N5080W，NE5790由两个裂面构成，沿裂面有10cm30cm的碎裂岩及断层泥分布，裂面之间为碎块岩，局部可见擦痕，右行，倾伏角37修山大沟F30.52.5N80E，NW8090由三个裂面构成，裂面宽0.5cm10cm，主要由糜棱岩及断层泥组成，呈舒缓波状，面上可见近水平擦痕，裂面之间为角砾岩和碎裂岩PD5下支、PD63F50.56.5N6590W，NE7590由多条裂面构成，主要由断层泥，泥化糜棱岩及碎裂岩组成，裂面之间主要为碎裂岩及碎块岩，面上可见镜面和近水平擦痕，影响带节理多充填高岭土，部分地段两侧岩体有蚀变现象PD15上支、PD67下支、PD17上支、PD7下支、厂房硐、厂房支硐F100.58.5N6590W，NE6590由多条裂面构成，主要由糜棱岩、断层泥及碎裂岩组成，面上可见镜面和近水平擦痕。部分地段断层两侧岩体有蚀变现象厂房硐及其支硐、PD7-2号下支、PD85、PD87下支F110.55.5N7585W，NE8090，由多条裂面构成，部分地段为多条挤压面组成的挤压带，主要由碎裂岩、糜棱岩、断层泥及碎块岩组成，沿走向及倾向均呈波状起伏，面上可见镜面和近水平擦痕。部分地段断层两侧岩体有蚀变现象PD13上支及其支硐、PD57下支及下支左支、PD7-1号上支、PD7-3号上支、PD81、PD83、PD85、PD143、厂房硐等F190.86.5N6080W，NE6590破碎带宽窄变化大，一般有三条以上的断层泥及泥化糜棱岩带，单宽2cm20cm，裂面之间主要为碎块岩及碎裂岩PD15下支、PD17下支、PD95、PD69下支F221.02.0N7590W，NE6280具挤压破碎带性质，主要由碎块岩及碎裂岩组成，并可见次生的石英晶体PD15下支、ZK91、ZK93F230.39.0N80W，NE6080由多个裂面构成，裂面单宽0.5cm13cm，主要由断层泥及泥化糜棱岩组成，呈舒缓波状，具挤压破碎带性质，裂面间主要为碎块岩及碎裂岩，断层两侧有高岭土化和硅化蚀变现象PD15下支、PD135F270.41.0N6580W，NE6578裂面呈舒缓波状，产状转折变化地段局部呈张性，破碎带主要由碎块岩组成，沿裂面有10cm50cm的泥化糜棱岩、碎裂岩及角砾岩，呈张性地段可见方解石晶体，胶结较好PD17上支、厂房硐、厂房支硐引水发电系统布置地段级结构面均为NWW走向的陡倾角断层，属顺层挤压错动性质。断层面上一般可见近水平擦痕，后期走滑现象较明显。级结构面：引水发电系统部位级结构面较发育，主要为小断层（f）及挤压面（gm）。按产状可分为两组：走向近EW，倾向N，倾角6590和走向近SN，倾向E或W，倾角8090。级结构面：引水发电系统布置地段级结构面发育。按产状可分为三组：其中近SN向陡倾角节理组最发育，近EW向陡倾角节理组次之，中缓倾角节理组相对不发育。（3）风化引水发电系统布置地段岩体风化以表层均匀风化为主，在断层带、节理密集带、蚀变带和较厚的云母片岩夹层分布地段可出现局部的囊状风化和夹层状风化现象。地形凸出的山脊部位的风化层厚度较大，山坳、冲沟部位的风化层相对较薄。电站进水口及尾水洞出水口部位岩性为角闪斜长片麻岩，暗色矿物含量较高，抗风化能力较弱，且由于冲沟切割，地形两面或三面临空，强风化岩体底界水平埋深较大，一般为22.4m33.00m。引水发电系统布置地段弱风化底界水平埋深一般29m60m。1.6 现场施工条件1.6.1 对外交通条件（1）本水电站对外交通运输采用公路与铁路联合运输方式。主线公路为昆明安宁楚雄祥云A岔河本水电站的干线公路，全长约456km。其中：昆明至安宁为汽车一级专用公路，安宁至楚雄为汽车二级专用公路（安楚公路改扩建，计划2003年2月开工建设，标准为高速公路），楚雄至祥云为高速公路（楚雄至大理高速公路），祥云至A小军庄为普通三级公路，A小军庄至岔河为四级公路（祥云A岔河至临沧公路已列入214国道改建，标准为二级公路。其中：临沧C江段2002年已开工建设。），岔河至本水电站为三级公路（新建），全长约68km，已建成并投入运行。已建成使用的广大铁路（广通至大理）通过成昆铁路与国家铁路网络联接，铁路运输物资运至祥云站，通过设在祥云站的本水电站外来物资转运站转运至本水电站工地，公路里程154km。（2）对外交通辅线公路为改建（部分新建）的B经大河至本水电站四级公路，全长约49km，已于2001年4月建成通车。沟通前期施工区两岸交通的临时跨江大桥为钢索桥，桥长200m，荷载标准为汽62级，挂100级，于2000年11月建成通车。永久跨江大桥是施工区两岸交通的枢纽工程，为钢箱提篮拱桥，桥长181.6m，荷载标准为汽86级，挂300级，已于2002年12月建成通车。（3）本合同工程
