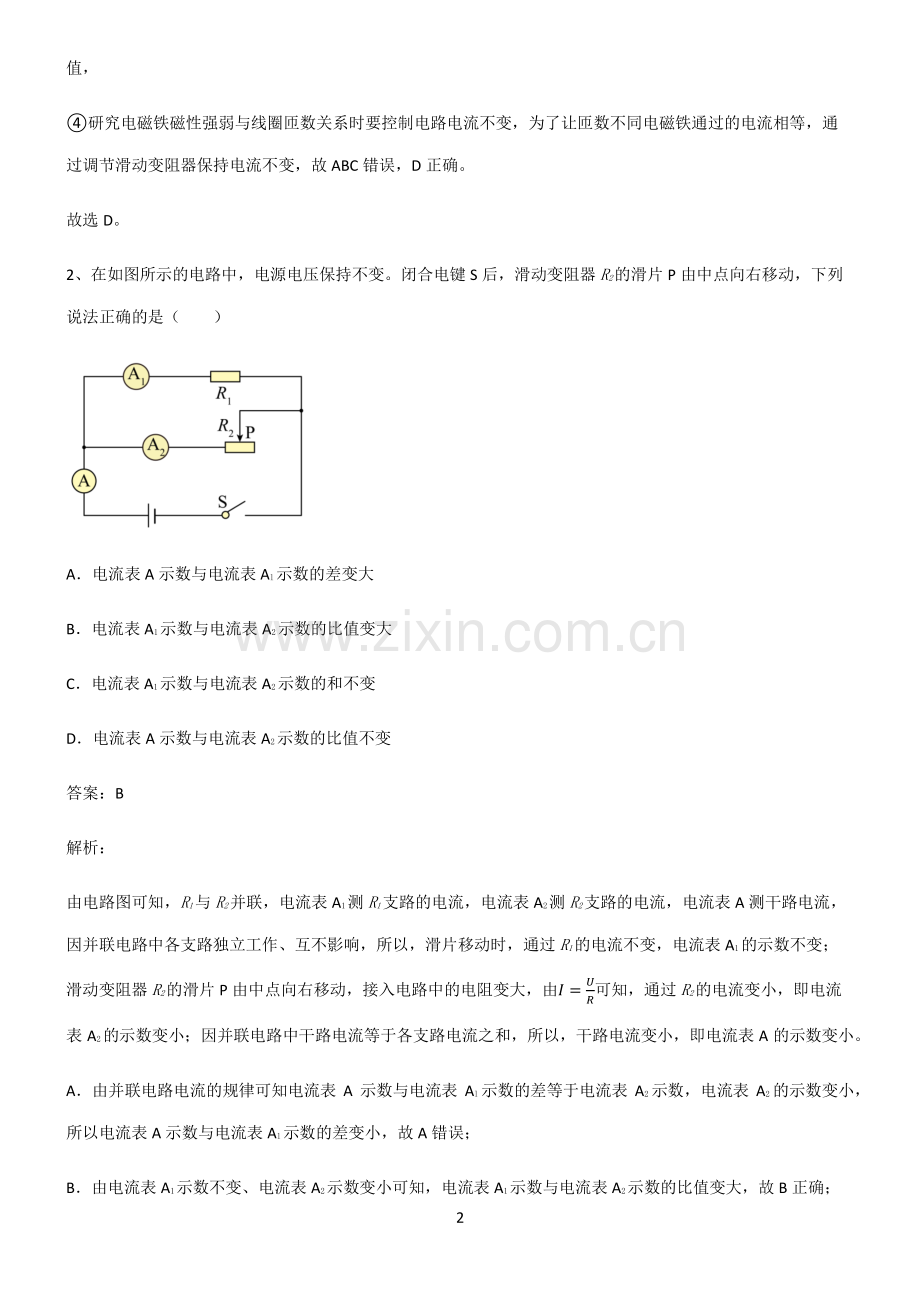

1 (每日一练每日一练)人教版人教版 20222022 年初中物理欧姆定律知识点归纳总结年初中物理欧姆定律知识点归纳总结(精华版精华版)单选题 1、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）探究电流与电阻的关系时是为了调节电阻两端电压成倍数变化 用“伏安法”测电阻时是为了改变定值电阻两端电压，测量对应电流 研究影响电阻大小因素时是为了更换不同电阻丝，保持电流不变，测量对应电压值 研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁，保持电流不变 ABCD 答案：D 解析：探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变；用“伏安法”测电阻时，滑动变阻器是为了改变定值电阻两端电压，测量对应电流，进行多次实验测量求平均值，减小误差；研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝，保持电压不变，测量对应电流2 值，研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变，为了让匝数不同电磁铁通过的电流相等，通过调节滑动变阻器保持电流不变，故 ABC 错误，D 正确。故选 D。2、在如图所示的电路中，电源电压保持不变。闭合电键 S 后，滑动变阻器R2的滑片 P 由中点向右移动，下列说法正确的是（）A电流表 A 示数与电流表 Al示数的差变大 B电流表 A1示数与电流表 A2示数的比值变大 C电流表 A1示数与电流表 A2示数的和不变 D电流表 A 示数与电流表 A2示数的比值不变 答案：B 解析：由电路图可知，R1与R2并联，电流表 A1测R1支路的电流，电流表 A2测R2支路的电流，电流表 A 测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表 A1的示数不变；滑动变阻器R2的滑片 P 由中点向右移动，接入电路中的电阻变大，由=可知，通过R2的电流变小，即电流表 A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小。A由并联电路电流的规律可知电流表 A 示数与电流表 Al示数的差等于电流表 A2示数，电流表 A2的示数变小，所以电流表 A 示数与电流表 Al示数的差变小，故 A 错误；B由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的比值变大，故 B 正确；3 C由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的和变小，故 C 错误；D电流表 A 示数与电流表 A2示数的比值 2=1+22=12+1=12+1=21+1 R1的阻值不变，R2的阻值变大，所以 21+1 变大，电流表 A 示数与电流表 A2示数的比值变大，故 D 错误。故选 B。3、如图所示电路中，将开关 S 闭合，完全相同的灯 L1和灯 L2均发光。下列说法正确的是（）A灯 L1比灯 L2亮 B通过A点的电流大于通过B点的电流 C灯 L1的实际电功率比灯 L2的实际电功率小 D电路中AB两点间的电压等于BC两点间的电压 答案：D 解析：ABC由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故 ABC错误；4 D由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故 D 正确。故选 D。4、如图所示的电路中，电源电压为 18V 且保持不变，定值电阻R0=10，电流表的量程为 00.6A，电压表的量程为 015V。当闭合开关 S，滑动变阻器RP的滑片 P 置于中点时，电流表示数为 0.3A。则下列说法正确的是（）滑动变阻器RP的最大阻值为 50 调节滑片 P 的位置并保证电路安全，则RP接入电路的阻值范围是 2050 调节滑片 P 的位置并保证电路安全，电路中电流范围是 0.3A1.8A 调节滑片 P 的位置并保证电路安全，电路总功率范围是 5.4W10.8W ABCD 答案：B 解析：由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为 0=0=0.3A 10=3V 因电源电压为 18V，故可得滑动变阻器两端分压为=0=18V 3V=15V 由欧姆定律可得，此时滑动变阻器接入电路的阻值为 5 =15V0.3A=50 由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为=2=50 2=100 故错误；由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为 0max=max0=0.6A 10=6V 故此时滑动变阻器两端分压为 1=0max=18V 6V=12V 解得此时滑动变阻器接入电路中的最小阻值为 min=1max=12V0.6A=20 由电压表量程可知，滑动变阻器两端电压最大为2=15V，故此时定值电阻两端分压为 0min=2=18V 15V=3V 故此时电路中的电流为 min=0min0=3V10=0.3A 解得此时滑动变阻器接入电路中的最大阻值为 max=2min=15V0.3A=50 可得RP接入电路的阻值范围是 2050，故正确；由中分析可知，要保证电路安全，电路中的最大电流为 0.6A，最小电流为 0.3A，故电路中的电流范围为 0.3A0.6A，故错误；6 由中分析可知，要保证电路安全，电路中的电流范围为 0.3A0.6A，故由P=UI可得，电路中的最小功率为 min=min=18V 0.3A=5.4W 电路中的最大功率为 max=max=18V 0.6A=10.8W 故正确；故由上述分析可知，ACD 不符合题意，B 符合题意。故选 B。5、图所示的电路中，白炽灯 L1的电阻比白炽灯 L2的电阻小，将开关 S 闭合，下列说法正确的是（）A电路中AB两点间的电压等于BC两点间的电压 B通过A点的电流大于通过B点的电流 C通过A点的电流等于通过B点的电流 D电路中AB两点间的电压大于BC两点间的电压 答案：C 解析：AD由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得 AB=11，BC=22 因为1 2，所以1 2，故 AD 错误；7 BC由串联电路电流的规律可知，串联电路中电流处处相等，故 B 错误，C 正确。故选 C。6、图所示的电路中，白炽灯 L1的电阻比白炽灯 L2的电阻小，将开关 S 闭合，下列说法正确的是（）A电路中AB两点间的电压等于BC两点间的电压 B通过A点的电流大于通过B点的电流 C通过A点的电流等于通过B点的电流 D电路中AB两点间的电压大于BC两点间的电压 答案：C 解析：AD由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得 AB=11，BC=22 因为1 2，所以1 2，故 AD 错误；BC由串联电路电流的规律可知，串联电路中电流处处相等，故 B 错误，C 正确。故选 C。7、测温模拟电路如图 1 所示，温度表由量程为 3V 的电压表改装而成，电源电压U为 6V，R的阻值为 40，热敏电阻的阻值Rt随温度t变化的关系如图 2 所示，则当开关 S 闭合后 8 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U，电路可测量的最高温度将增大 D若U增大 3V，R增大 45，电路可测量的最高温度将增大 答案：D 解析：A由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为 3V，此时电路电流为 =6V 3V40=340A 则热敏电阻Rt的阻值为=3V 403A=40 根据图 2 数据可知，此时可测量的最高温度为 30，故 A 不符合题意；B温度表为 0时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故 B不符合题意；C若增大电源电压U，电压表的量程仍为 03V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律=知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故 C 错误；9 D若U增大 3V，R增大 45，热敏电阻Rt的两端电压允许最大值为 3V，此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故 D 符合题意。故选 D。8、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB CD 答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；10 D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。9、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）A显示仪是由电流表改装成的 B被测温者温度越高，电路消耗的电功率越大 C热敏电阻R随着温度的升高阻值增大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：B 解析：A两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；B被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故 B 正确；C被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故 C 错误；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故 D 错误。11 故选 B。10、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片 P 恰好处于a点，则下列说法正确的是（）A R1短路将使测量结果偏小 B可将电流表的表盘改装用来显示重力大小 C当秤盘内物体重力变大时，电压表示数变大 D当秤盘内物体重力变大时，电路消耗的功率将变小 答案：C 解析：AB由电路图可知，R1与R2串联，电流表测电路的电流，电压表测滑片上面部分电阻丝aP 两端的电压；由于电压表接在滑片上，且电压表的内阻很大，在电路中可看作开路，所以，不论滑片如何滑动，电流要经过变阻器的全部电阻丝，即R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，故不能将电流表的表盘改装用来显示重力大小；当R1短路时，电路的电阻减小，电流增大，根据欧姆定律有 U=IR 相同长度的电阻丝分得的电压增大，电压表示数偏大，即测量结果偏大，故 AB 错误；CD当秤盘内物体重力增大，滑片向下移，电阻丝aP 的电阻增大，但是电路中电流保持不变，电压表示数变大；因电源电压和电路的电流不变，根据PUI知，电路消耗的功率将不变，故 C 正确，B 错误。故选 C。12 小提示：本题考查了串联电路的特点和欧姆定律和电功率公式的应用，关键是明确电路的电流不变，有一定难度。多选题 11、如图，电源电压为 6V 保持不变，灯泡 L 上标有“4V，2W”字样，滑动变阻器R2上标有“20，1A”字样，定值电阻R1阻值为 10，电流表量程为 03A。电压表量程为 03V，不计温度对灯丝电阻的影响。则下列说法正确的是（）A灯泡正常工作时的电阻是 8 B当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电流表示数为 0.9A C当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电路总功率为 18W D当 S、S3闭合，S1、S2断开时，为确保元件安全，R2的取值范围为 48 答案：ABD 解析：A已知灯泡的额定电压和额定功率，由=2可知，灯泡正常工作时的电阻=2=(4V)22W=8 13 故 A 正确；B由实物图可知，当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，定值电阻R1和滑动变阻器的最大阻值并联，电流表测量干路电流；通过定值电阻R1的电流 116V100.6A 通过滑动变阻器R2的电流 226V200.3A 因并联电路中干路电流等于各支路电流之和，所以电流表的示数 1+20.6A+0.3A0.9A 故 B 正确；C当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电路总功率 6V 0.9A5.4W 故 C 错误；D由实物图可知，当 S、S3闭合，S1、S2断开时，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；灯泡的额定电流 LL4V80.5A 已知滑动变阻器允许通过的最大电流为 1A，电流表允许的最大电流为 3A，所以此时电路的最大电流为 0.5A，因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压 2 L6V 4V2V 由=可得，滑动变阻器接入电路最小阻值 2小=2大=2V0.5A=4 14 当电压表示数为 3V 时，滑动变阻器接入电路的阻值最大，此时灯泡两端电压 26V 3V3V 由于不计温度对灯丝电阻的影响，所以电路最小电流 小=LL=3V8=38A 则滑动变阻器接入电路的最大阻值 2大=V小=3V38A=8 所以滑动变阻器接入电路的阻值范围为 48，故 D 正确。故选 ABD。12、如图所示的电路中，电源两端的电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1的示数为 1.2A，再将滑片移至最右端，电压表 V2 的示数变化了 4V，电流表 A1 的示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为 P，只闭合开关 S1、S3时，电路消耗的功率为 P已知 PP12，若将开关 S1、S2 和 S3都闭合，则下列说法不正确的是（）AR1、R3的阻值分别为 2.5、5 B电压表 V1 的示数始终为 18V C电流表 A2最小示数为 0.6A D电路消耗的最小功率为 108W 15 答案：ABC 解析：由图知，只闭合开关 S1时，R1、R2、R3串联，滑片移至最左端，R2的阻值为零，由题意知 1+3=1.2A 将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由题意知 1+2+3=1.2A-0.8A 电压表 V2测量R3两端的电压，由题意知 3=4V0.8A=5 只闭合开关 S1、S2时，电路中只有R1的简单电路，只闭合开关 S1、S3时，电路中只有R3的简单电路，由题意知 PP12 2123=12 解得 R1=2R3=25=10 将 R1=10，R3=5 代入并联立解得 U=18V，R2=30 开关 S1、S2和 S3都闭合时，三电阻并联，电压表 V1被短路，电压表 V2测电源的电压，电流表 A1测干路电流，电流表 A2测R1和R2支路的电流之和。A由以上分析知 R1=10，R3=5 16 A 错误，符合题意；B开关 S1、S2和 S3都闭合，电压表 V1被短路，示数为零，B 错误，符合题意；C电流表 A2测量R1、R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为 小=1+2=18V10+18V30=2.4A 故 C 错误，符合题意；D当变阻器的阻值最大时，电路中的电功率最小，电路的最小功率=21+22+23=(18V)210+(18V)230+(18V)25=108W 故 D 正确，不符合题意。故选 ABC。13、如图所示的电路中，电源两端的电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1的示数为 1.2A，再将滑片移至最右端，电压表 V2 的示数变化了 4V，电流表 A1 的示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为 P，只闭合开关 S1、S3时，电路消耗的功率为 P已知 PP12，若将开关 S1、S2 和 S3都闭合，则下列说法不正确的是（）AR1、R3的阻值分别为 2.5、5 B电压表 V1 的示数始终为 18V C电流表 A2最小示数为 0.6A 17 D电路消耗的最小功率为 108W 答案：ABC 解析：由图知，只闭合开关 S1时，R1、R2、R3串联，滑片移至最左端，R2的阻值为零，由题意知 1+3=1.2A 将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由题意知 1+2+3=1.2A-0.8A 电压表 V2测量R3两端的电压，由题意知 3=4V0.8A=5 只闭合开关 S1、S2时，电路中只有R1的简单电路，只闭合开关 S1、S3时，电路中只有R3的简单电路，由题意知 PP12 2123=12 解得 R1=2R3=25=10 将 R1=10，R3=5 代入并联立解得 U=18V，R2=30 开关 S1、S2和 S3都闭合时，三电阻并联，电压表 V1被短路，电压表 V2测电源的电压，电流表 A1测干路电流，电流表 A2测R1和R2支路的电流之和。A由以上分析知 18 R1=10，R3=5 A 错误，符合题意；B开关 S1、S2和 S3都闭合，电压表 V1被短路，示数为零，B 错误，符合题意；C电流表 A2测量R1、R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为 小=1+2=18V10+18V30=2.4A 故 C 错误，符合题意；D当变阻器的阻值最大时，电路中的电功率最小，电路的最小功率=21+22+23=(18V)210+(18V)230+(18V)25=108W 故 D 正确，不符合题意。故选 ABC。14、如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10 1A”，闭合开关 S，调节滑动变阻器的滑片，使其从最右端向左端滑动到a 点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图象。下列说法中正确的是（）.A电源电压为 6V B小灯泡的额定功率为 2W C整个电路的最小功率为 0.9W D滑片在a点时，小灯泡与滑动变阻器的功率之比为 5:1 答案：ABD 19 解析：由电路图可知，滑动变阻器R与灯泡 L 串联，电压表 V1测R两端的电压，电压表 V2测 L 两端的电压，电流表测电路中的电流。AC当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由图乙可知，电路中的最小电流 I0.3A 此时灯泡和滑动变阻器两端的电压相等，即 ULUR 因串联电路中总电压等于各分电压之和，结合欧姆定律可得电源的电压 UUL+UR2UR2IR20.3A106V 此时电路的总功率最小，电路的最小功率为 P小UI6V0.3A1.8W 故 A 正确，C 错误；B当滑片从最右端向左滑动到a点时，变阻器接入电路中的电阻变小，电路中的电流变大，由串联电路的分压特点可知，R两端的电压变小，由串联电路电压的规律，灯泡两端的电压变大，当小灯泡恰好正常发光时，电路中的电流最大，由图乙可知，灯泡正常发光时的电流 I0.4A 变阻器两端的电压 UR1V 此时小灯泡两端的电压 ULUUR6V1V5V 小灯泡的额定功率 20 PLULI5V0.4A2W 故 B 正确；D滑片在a点时，小灯泡与滑动变阻器的功率之比 PL:PRULI:URIUL:UR5V:1V5:1 故 D 正确。故选 ABD。15、在图中，图像 A、B 反映的是小灯泡 L 和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是 2.5V。由此图像可知（）A图像 A 是定值电阻R的I-U图像 B小灯泡的额定功率是 0.75W C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，电源电压是 5.5V D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 54J 答案：BCD 解析：A图像 A 是曲线，表示电阻是变化的，灯泡灯丝的电阻随温度的变化而变化，所以图像 A 是灯泡的I-U图像，21 故 A 不符合题意；B由图可知，当小灯泡的额定电压是 2.5V 时，通过灯泡的电流是 0.3A，小灯泡的额定功率 P额=U额I额=2.5V0.3A=0.75W 故 B 符合题意；C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，通过灯泡的电流是 0.3A，由串联电路电流的规律可知通过电路的电流是 0.3A，由图可知，R两端的电压是 3V，由串联电路电压的规律可知电源电压 U=U额+UR=2.5V+3V=5.5V 故 C 符合题意；D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 Q=W=URIt=3V0.3A60s=54J 故 D 符合题意。故选 BCD。综合题 16、便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关 S 接触不同触点，实现高、中、低三个挡位的转换，其简化的工作电路如图所示，工作电压为 20V，R1=R2=R3=20。完成下列问题：（1）旋转开关 S 接触“2、3”两触点时，加湿器处于_挡位；（2）加湿器低挡位工作时，电路通过的电流是_A；22 （3）加湿器高挡位工作 10min，将消耗_J 的电能。答案：中温 0.5 2.4104 解析：（1）1旋转开关 S 接触“2、3”两触点时，R1被短路，电路中只接入电阻R2，此时的电阻大小介于两电阻串联和两电阻并联之间，根据公式=可知，电流介于两电阻串联和两电阻并联之间，由P=UI可知，此时电路中的电功率也介于两电阻串联和两电阻并联之间，故此时处于中温挡。（2）2 旋转开关 S 接触“1、2”两触点时，R1和R2串联，此时加湿器处于低温挡，已知电源电压U=20V，R1=R2=20，则电路中通过的电流 =1+2=20V20+20=0.5A（3）3 旋转开关 S 接触“3、4”两触点时，R2和R3并联，此时加湿器处于高温挡，根据欧姆定律和并联电路电流的特点可得 总=2+3=2+3=20V20+20V20=2A 通电时间 t=10min=1060s=600s 则加湿器高挡位工作 10min，消耗的电能 W=UIt=20V2A600s=2.4104J 17、把两个定值电阻R1、R2并联接人电压恒定的电路中，通过它们的电流分别为I1和I2.已知R1=nR2，并测出干路电流为I。请你解答下列问题 23 (1)请你证明2=+1；(2)如果通过干路的电流是 0.6 A，当 n=3 时，则通过电阻R2的电流是多少？答案：(1)见解析；(2)0.45A 解析：此题考查并联电路中电流电压电阻关系及并联分流规律。(1)由题可知，并联电路中各支路两端电压相等且等于电源电压，即 =1=2 由欧姆定律可知 11=22 则有 12=21 有 1+22=2+11 即 2=2+11 又因为 24 1=2 则 2=2+22 可得 2=1+则有 2=+1(2)将I=0.6 A，n=3 代入上式得 2=+1=33+1 0.6A=0.45A 18、实验室有若干个规格相同的 LED 灯，这种灯的发光颜色与其两端电压之间的关系如下表所示。小华取其中一个 LED 灯，与一个 200 的定值电阻R1串联，接在电压恒为 6V 的电源上，如图所示。闭合开关，LED 灯发光，电压表示数为 3V。求：LED 灯两端电压/V 1.92.0 3.03.3 LED 灯发光颜色 红 蓝（1）此时，通过电阻R1的电流是多少？()（2）结合图表可知：电路中的 LED 灯发出_色的光；（3）工作 100s，LED 灯消耗的电能是多少？()（4）若R1损坏，请你利用题目所述的其它器材，设计一个让该规格的 LED 灯发出蓝光的方法（可用文字或作图说明）。()25 答案：0.015A 蓝 4.5J 将两个 LED 灯串联在电路中 解析：（1）1由电路图知，定值电阻R1与 LED 灯串联连接，电压表测R1两端的电压。电压表的示数为 3V 时，通过R1的电流 =11=3V200=0.015A（2）2此时 LED 灯两端的电压 U2=U-U1=6V-3V=3V 由表格知，LED 灯发出蓝光。（3）3工作 100s，LED 灯消耗的电能 W=U2It=3V0.015A100s=4.5J（4）4由表格数据知，LED 灯两端的电压为 3.0V3.3V 时，发出蓝光。将两个相同规格的 LED 灯及开关串联连接在电源电压为 6V 的电路中，闭合开关，则每个 LED 灯两端的电压都为 3V，LED 灯发出蓝光。
