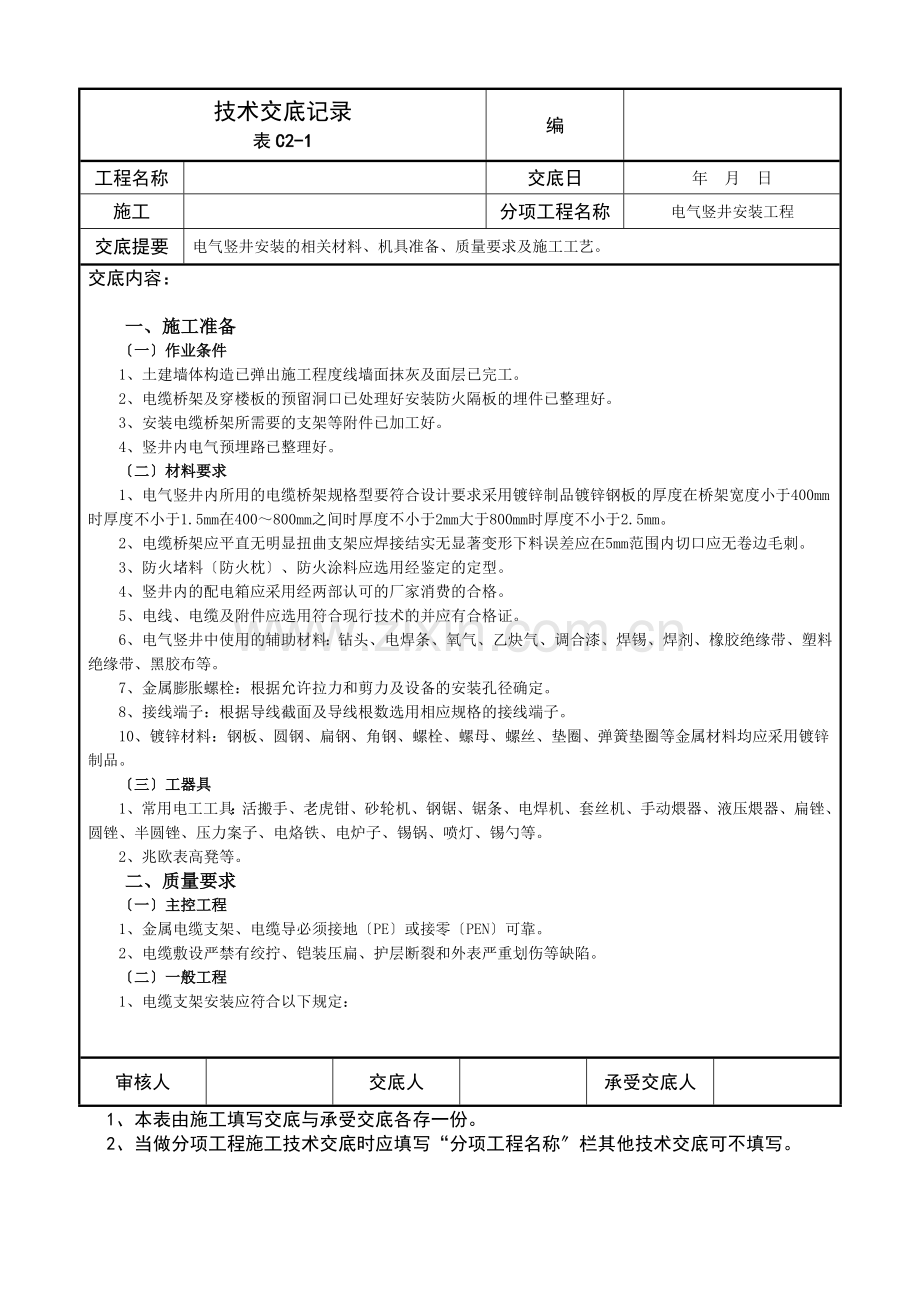

技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：一、施工准备〔一〕作业条件 1、土建墙体构造已弹出施工程度线墙面抹灰及面层已完工。 2、电缆桥架及穿楼板的预留洞口已处理好安装防火隔板的埋件已整理好。 3、安装电缆桥架所需要的支架等附件已加工好。 4、竖井内电气预埋路已整理好。〔二〕材料要求 1、电气竖井内所用的电缆桥架规格型要符合设计要求采用镀锌制品镀锌钢板的厚度在桥架宽度小于400mm时厚度不小于1.5mm在400～800mm之间时厚度不小于2mm大于800mm时厚度不小于2.5mm。 2、电缆桥架应平直无明显扭曲支架应焊接结实无显著变形下料误差应在5mm范围内切口应无卷边毛刺。 3、防火堵料〔防火枕〕、防火涂料应选用经鉴定的定型。 4、竖井内的配电箱应采用经两部认可的厂家消费的合格。 5、电线、电缆及附件应选用符合现行技术的并应有合格证。 6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。 7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。 8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。 10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。〔三〕工器具 1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨器、液压煨器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。 2、兆欧表高凳等。二、质量要求〔一〕主控工程 1、金属电缆支架、电缆导必须接地〔PE〕或接零〔PEN〕可靠。 2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。〔二〕一般工程 1、电缆支架安装应符合以下规定：审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容： 1〕当设计无要求时电缆支架最上层至竖井顶部或楼板的间隔不小于150～200mm；电缆支架最下层至沟底或地面的间隔不小于50～100mm； 2〕当设计无要求时电缆支架层间最小允许间隔符合下表的规定；电缆支架层间最小允许间隔〔mm〕电缆种类支架层间最小间隔控制电缆 120 10kv及以下电力电缆 150～200 3〕支架与预埋件焊接固定时焊缝饱满；用膨胀螺栓固定时选用螺栓适配连接固防松零件齐全。 2、电缆在支架上敷设转弯处的最小允许弯曲半径应符合上表的规定。 3、电缆敷设固定应符合以下规定： 1〕垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定； 2〕交流单芯电缆或分相后的每相电缆固定用的夹具和支架不形成闭合铁磁回路； 3〕电缆排列整齐少穿插；当设计无要求时电缆支持点间距不大于下表的规定；电缆支持点间距〔mm〕电缆种类敷设方式水平垂直电力电缆全塑型 400 1000 除全塑型外的电缆 800 1500 控制电缆 800 1000 4〕当设计无要求时电缆与道的最小净距应符合下表的规定且敷设在易燃易爆气体道和热力道的下方。与道的最小净距〔mm〕道类别平行净距交叉净距一般工艺道 0.4 0.3 易燃易爆气体道 0.5 0.5 热力道有保温层 0.5 0.3 无保温层 1.0 0.5 审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容： 5〕敷设电缆的电缆沟和竖井按设计要求位置有防火隔堵措施。 4、电缆的首端、末端和分支处应设标志牌。三、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定四、操作工艺〔一〕确定电缆桥架位置 1、电缆桥架应敷设在平安、枯燥、易操作的电气竖井内。 2、按照图纸设计的位置计算好空间尺寸是否满足操作间隔的要求特别是竖井内桥架、配电箱数量较多尺寸较大、路较多时经常出现排列困难因此必须仔细核对尺寸必要时与土建配合进展相应的变更。 3、检查竖井内楼板上预留的洞口位置是否适宜不适宜应及时修整、剔凿使上下楼层所对应的洞口通直不错位注意不要影响构造。〔二〕固定支架 1、固定桥架的支架采用50×50×5的角钢高度为距地面1500—2000mm有两种固定方式一种是用膨胀螺栓固定一种是采用焊接。 2、桥架下部固定采用10槽钢槽钢距墙边不小于50mm座在楼板的预留洞口与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根50×50×5的角钢用来直接与桥架连接固定。 3、在楼板的下面预埋有埋件来固定防火隔板上托防火枕。 4、电气竖井内固定桥架的支架和槽钢的固定见图示一。电缆支架全长均应有良好的接地即将支架与墙上预埋的接地埋件焊成一体。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：编名称型及规格数量 Ⅰ Ⅱ 1 电缆桥架见工程设计 2 支架 L50×50×5 个 2 2 3 支架 L50×50×5 个 2 2 4 膨胀螺栓 M10×80 套 4 4 5 固定螺栓 M8×40 个 4 4 6 螺栓 M8×40 个 4 4 7 螺母 M8 个 8 8 8 垫圈 8 个 8 8 9 槽钢支架 Ⅰ10 根 2 2 10 膨胀螺栓 M10×80 套 4 4 11 防火隔板钢板α＝4 块 1 12 电缆根 3 3 13 防火堵料 14 固定角钢 L40×40×4 米 15 保护见工程设计根 3 审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：图示一注：图中H表示电缆桥架、封闭式母线等高度W表示其宽度。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：电缆沿墙固定材料表编名称型及规格数量 1 保护见工程设计根 5 2 胀螺栓 3 电缆见工程设计根 5 4 支架扁钢40×4 个 2 5 卡子与电缆外套配套 6 单边卡与电缆外套配套 7 塑料胀 φ6×30 注：a、D表示保护外径 b、当电缆根数较多或规格较大时可使用角钢支架。 5、电气竖井内电缆配线的垂直安装见图示二〔三〕桥架安装 1、桥架与支架之间固定采用螺栓。 2、桥架与钢之间连接采用专用锁母固定并有跨接地线。 3、当直线段钢制电缆桥架过30米应有伸缩缝其连接采用伸缩连接板。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：支架固定示意图〔四〕电缆敷设 1、在桥架就位后即可敷设线缆。按照设计要求将需要敷设在该桥架中的电缆按顺序摆放好排列应整齐尽量防止穿插。敷设时要按适当的间距加以固定并且及时装设标志牌。电缆终端头竖井的两端均应装设标志牌。标志牌上应注明线路编无编时写明电缆型、规格及起迄地点字迹应明晰不易脱落规格要统一能防腐挂装应结实。电缆在终端头和接头处要留出备用长度。 2、电缆进入竖井、盘柜以及穿入子时出入口应封闭口应封。明敷在竖井内带有麻护层的电缆应剥除麻护层并对其铠装加以防腐。 3、电缆穿过竖井后用防火枕进展实封堵。利用构造施工间在楼板底面预埋的埋件来固定防火隔板防火隔板采用4mm厚的钢板。防火枕的规格有三种其中Ⅰ型为320×120×25Ⅱ型为160×120×25Ⅲ型为160×75×25要根据预留洞口尺寸和桥架尺寸选择防火枕型。在防火隔板上摆放防火枕时要按顺序摆放整齐挨紧电缆使防火枕与电缆之间空隙不得大于1cm2防火枕摆放厚度不得小于24cm。 4、施工前要将封堵部位清理干净。〔五〕配电箱固定 1、明装配电箱采用膨胀螺栓固定。根据设计图纸要求确定配电箱的标高和坐标。先根据装修50cm线定出配电箱的下底线再根据配电箱的外形尺寸确定安装孔的位置并用冲击钻在固定点钻孔。钻孔前先对应安装孔径选用膨胀螺栓的直径再选相应的冲击钻头直径冲击钻头的直径可选用与膨胀螺栓一样直径或略大一的直径。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容： 2、如配为暗配采用配电箱背后开孔进线如为明配那么采用下开孔进线方式。 3、箱体与钢之间采用塑料铜线和跨接地线。如钢为焊接钢那么在钢上焊接接地螺栓作为钢的跨接接地导线两端压线鼻子采用螺栓压接。如为镀锌钢那么采专用抱卡连接。在配电箱内该接地线压接在PE母线端子上。不得从箱体接地保护端子上串接。 4、配电箱应有明显可靠的接地带有器具的铁制盘面和装有器具的门均应有明显可靠的裸铜编织线作接地保护线。配电箱内的PE线不得串接。 5、与配电箱连接的明配智采用卡固定并且在距地200mm处应有一处固定点在距入箱处200mm处也应有一处固定点卡应与径匹配。 6、配电箱上电具、仪表应结实、平正、整洁间距均匀钢端子无松动启闭灵敏零部件齐全。 7、配电箱安装应结实、平正其垂直度允许偏向为3mm。 8、电气竖井内金属线槽与配电箱的安装见图示三。 9、电气竖井内封闭式母线与配电箱的安装见图示四。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：图示三编名称型及规格数量 Ⅰ Ⅱ 1 配电箱见工程设计台 1 1 2 胀螺栓 3 配线钢见工程设计米 4 根母与钢配套 5 护口与钢配套 6 接地线见工程设计 7 金属线槽见工程设计 8 支架扁钢40×4 9 防火堵料 10 防火隔板钢板σ=4 块 1 11 卡与钢配套 12 电缆见工程设计根 3 3 13 保护见工程设计根 3 注：采用方案Ⅱ时保护间的间隔应≥20mm。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1 编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：编名称型及规格数量 1 支件附件个 4 2 封闭式母线见工程设计 3 固定支架 L50×50×5 个 1 4 分线盒见工程设计台 2 5 配线钢见工程设计 6 配电箱见工程设计台 2 7 弹簧个 4 8 防火堵料 9 防火隔板钢板σ=4 10 接地线见工程设计 11 胀螺栓 12 卡与钢配套审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。
