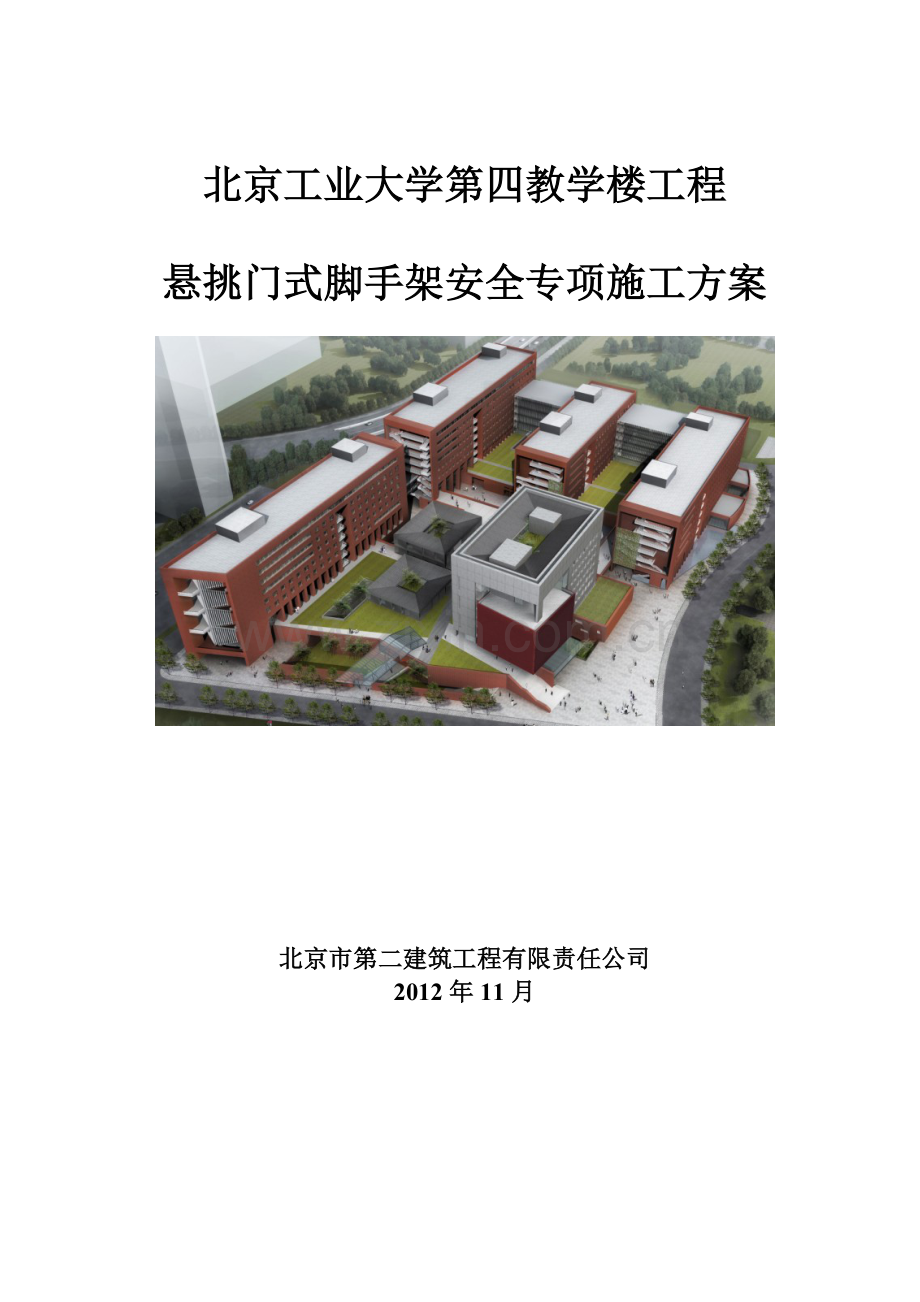

北京工业大学第四教学楼工程

悬挑门式脚手架安全专项施工方案

北京市第二建筑工程有限责任公司
2012年11月

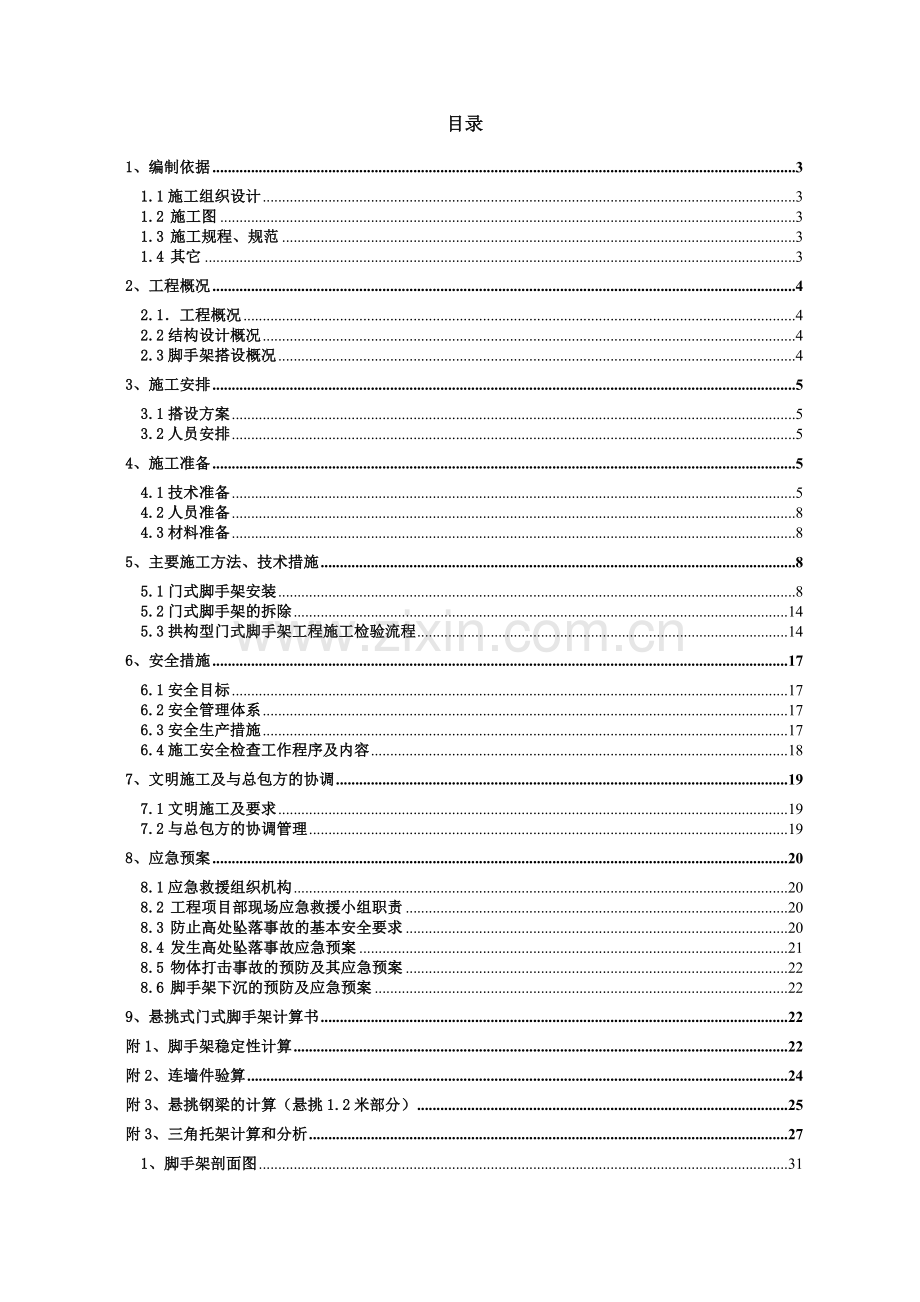

目录
1、编制依据 3
1.1施工组织设计 3
1.2 施工图 3
1.3 施工规程、规范 3
1.4 其它 3
2、工程概况 4
2.1．工程概况 4
2.2结构设计概况 4
2.3脚手架搭设概况 4
3、施工安排 5
3.1搭设方案 5
3.2人员安排 5
4、施工准备 5
4.1技术准备 5
4.2人员准备 8
4.3材料准备 8
5、主要施工方法、技术措施 8
5.1门式脚手架安装 8
5.2门式脚手架的拆除 14
5.3拱构型门式脚手架工程施工检验流程 14
6、安全措施 17
6.1安全目标 17
6.2安全管理体系 17
6.3安全生产措施 17
6.4施工安全检查工作程序及内容 18
7、文明施工及与总包方的协调 19
7.1文明施工及要求 19
7.2与总包方的协调管理 19
8、应急预案 20
8.1应急救援组织机构 20
8.2 工程项目部现场应急救援小组职责 20
8.3 防止高处坠落事故的基本安全要求 20
8.4 发生高处坠落事故应急预案 21
8.5 物体打击事故的预防及其应急预案 22
8.6 脚手架下沉的预防及应急预案 22
9、悬挑式门式脚手架计算书 22
附1、脚手架稳定性计算 22
附2、连墙件验算 24
附3、悬挑钢梁的计算（悬挑1.2米部分） 25
附3、三角托架计算和分析 27
1、脚手架剖面图 31
2脚手架立面图 32
3脚手架立面图 34
4、料平台设置示意图 35
5、门架和外施电梯间的防护 36
6、架转角处做法 36
7、体与结构间防护 37
8、脚手架平面布置图 39

1、编制依据
1.1施工组织设计
名称
北京工业大学第四教学楼工程
1.2 施工图
图 纸 名 称
出图日期
第四教学楼结构施工图
2011年月
第四教学楼建筑施工图
2011年月
1.3 施工规程、规范
名 称
编号
类别
钢管脚手架扣件
GB15831
国家
碳素结构钢
GB/T 700
国家
建筑施工门式钢管脚手架安全技术规范
JGJ128-2010
国家
北京市建筑工程施工安全操作规程
DBJ01-62-2002
地方
建筑施工高处作业安全技术规范
JGJ180-91
行业
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2011
行业
施工现场临时用电安全技术规范
JGJ46－2005
行业
建筑施工拱构型门式钢管脚手架安全技术规范
QB/44040091420-2003
珠海亿利昌鹰架有限公司企业标准
《危险性较大的分部分项工程安全管理办法》
（建质[2009]87号）
《北京市实施<危险性较大的分部分项工程安全管理办法>规定》
（京建施〔2009〕841号）
1.4 其它
名 称
编 号
建设工程质量管理条例
国务院令第279号
中华人民共和国建筑法
中华人民共和国主席令第91号
建设工程施工现场管理办法
北京市政府令72号
2、工程概况
2.1．工程概况
工程名称：北京工业大学第四教学楼工程
建设单位：北京工业大学
设计单位：中国建筑设计研究院
监理单位：北京远达国际工程管理咨询有限公司
总承包单位：北京市第二建筑工程有限责任公司
工程地点：北京市朝阳区北京工业大学南校区
结构类型：地上钢筋混凝土框架结构
2.2结构设计概况
2.2.1本工程结构类型为框架结构。地下二层、地上共九层，层高1层6米、2-9层4.5米，建筑高度（最高檐口高度）43.5米。边梁为400×700，东西两侧梁为
1100×500板厚为120mm。
2.2.2外墙装修为金属板幕墙和水泥幕墙板复合外墙（包括铝合金窗、百叶等），框架式玻璃网格幕墙等。幕墙做法：
挤塑成型水泥幕墙板复合外墙：由砌筑200mm厚空心砖（面做20mm厚加一道防水涂料）+外贴钉60mm厚喷棉王+60mm厚挤塑成型水泥幕墙板复合外墙（背栓、嵌缝），水泥幕墙板控制厚度为200mm（不包括砌块）。
金属板外墙：由砌筑300mm厚陶粒混凝土空心砌块墙（面做20mm厚加一道防水涂料）+外贴钉60mm厚喷棉王+6mm厚铝复合板（背栓、嵌缝），金属板幕墙控制厚度为150mm（不包括砌块）。
玻璃幕墙：为框架网格玻璃幕墙，厚度200mm。
2.3脚手架搭设概况
本工程脚手架是为满足主体结构施工及外墙装修施工需要设计，脚手架采用封闭式脚手架搭设方案，具体见脚手架平面布置图。
由于工期比较紧，从基坑地下2层开始落地搭设门架，搭设至地上1层顶板梁处，共9步门架，地下及地上一层结构施工完毕拆除后，进行地下外墙防水及回填土施工。施工二层及以上结构时，在2层楼板（即一层顶板）以上采用18#工字钢设置悬挑钢梁，悬挑钢梁上搭设脚手架，其中阳角部位、楼梯间及电梯井位置不方便采用悬挑钢梁部位采用定型加工的三角托架挂在墙或梁上。
悬挑脚手架搭设高度37.4米（23步）。
脚手架使用工期为一年，时间：2012年11月5日至2013年11月4日。
施工荷载标准值：QK=3KN/m2
2.4施工配合
北京鼎安脚手架租赁有限公司提供拱构型门式脚手架的材料并提供安装搭设的劳务，具体负责：材料供货、劳务组织管理及施工、技术指导。施工项目部和北京鼎安脚手架租赁有限公司现场派专人进行技术、安全的管理和指导。
3、施工安排
3.1搭设方案
架子选型：由于工期比较紧，地下部分来不及回填，选用悬挑式脚手架。用18#工字钢悬挑配合三角托架，在工字钢及三角托架上搭设拱构型门式钢管脚手架。
3.2人员安排
成立安全领导小组，由项目部主要领导亲自主抓，责任到人，确保施工安全。
安全负责人：唐连生

材料质量
高空作业安全防护
搭设质量

验收人：
　　　　唐连生、张峥
负责人：
　　　　席维新

验收人：
　　　　唐连生、张峥

负责人：
　　　　席维新

负责人：
　　　　许卫民

验收人：
　　　　张玉宝

4、施工准备
4.1技术准备
4.1.1由安全领导小组负责人、项目总工组织一次方案研讨会,讨论本方案的细节做法。认真设计计算门式脚手架施工前组织安全员和架子工仔细审图，熟悉图纸，掌握工程对脚手架的构造要求，根据工程结构的实际情况制定详细的有针对性和可操作性的技术交底。重点部位要进行现场交底，现场确定施工方法。同时对施工队提出工程质量、进度要求，详细编写脚手架施工方案。
4.1.2搭架子前向施工班组做技术交底,交底前详细的消化脚手架工程施工方案。
4.1.3施工前必须进行安全教育,检查架子工上岗证，避免无证上岗。
4.1.4向搭架子的施工队提供专用材料堆放场地。
4.1.5由于施工现场场地较小，仔细计算好所需材料的数量，随用随进场。尽量保证现场少堆放架子材料。
4.1.6门式脚手架材进场后，现场仔细检查质量，对不符合要求的材料集中码放并进行退货。要求只能使用《拱构型门架使用质量的分类标准表》中A类材料，对于A类以外材料及时退场维修或报废。
拱构门架使用质量的分类标准
部位及项目
A类
B类
C类
D类

立

杆
弯曲（门架平面处）
≤3mm
>3mm
—
—
裂纹
无
无
轻微
明显裂纹
下凹
无或不明显
较明显
<3mm
≥3mm
壁厚
≥2.2mm
—
—
<2.1 mm
端面不平整
无或轻微
明显
—
—
锁销损坏
无
损伤或脱落
—
—
锁销间距
±1.5mm
>1.5mm
<-1.5mm
—
—
锈蚀
无
有小面积浮锈
有多处浮锈或轻度锈斑
有严重锈斑、蚀坑和穿孔
立杆（中中）尺寸变形
±4mm
> 4mm
< -4mm
—
—
下部堵塞
无或轻微
较重
—
—
续表A1
部位及项目
A类
B类
C类
D类
横杆
弯曲
无或轻微
显著
—
> 5mm
裂纹
无
无
轻微
有明显裂纹
下凹
无或轻微
≤3mm
—
> 3mm
锈蚀
无
轻微
较严重
严重
壁厚
≥2.2mm
—
—
< 2mm
拱形横杆（弯管）
线形改变
无
轻微
—
—
裂纹
无
无
轻微
—
下凹
无或轻微
明显
—
—
锈蚀
无
轻微
—
—
其他
焊接脱落
无
一定程度
严重
—
脚手板使用质量的分类标准
部位及项目
A类
B类
C类
D类
脚
手
板
裂纹
无
轻微
较严重
严重
下凹
无
轻微
较严重
—
锈蚀
无
轻微
较严重
—
脚手板纵向角铁和铺面扁铁焊接
完好
个别脱焊
—
—
续表A2
部位及项目
A类
B类
C类
D类
搭
钩
零
件
裂纹
无
—
—
有
锈蚀
无或轻微
有轻微
较严重
严重
弯铁焊接
无
损伤、脱落
—
—
弯曲
无
轻微
—
严重
下凹
无或轻微
有
—
严重
整体变形、翹曲
无
轻微
—
严重

交叉拉杆使用质量的分类标准
部位及项目
A类
B类
C类
D类
弯曲
≤3mm
> 3mm
—
—
端部插孔周边裂纹
无
轻微
—
严重
下凹
无
轻微
—
严重
中部铆接状况
完好
轻微松动
—
—
锈蚀
无
轻微
—
严重
铆接和端部插孔部位弯折损伤
无
轻微

严重
4.2人员准备
架子班组共10人，架子工长1名，安全巡查员1名，全部架子工均持证上岗。
4.3材料准备
4.3.1根据工程进度，所需钢管、扣件及脚手板等保证提前进场。
4.3.2对门式脚手架材料进行检查验收。
4.3.3门式脚手架材料生产厂家应有产品质量合格证。
4.3.4经检验合格的构配件应按照品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4.3.5材料计划表：
名称
门架
平台
交叉杆
水平杆
连墙件
钢管
扣件
安全网
单位
个
块
副
条
条
米
个
张
数量
7300
5200
5200
5200
1500
500
2500
1500
5、主要施工方法、技术措施
5.1门式脚手架安装
5.1.1门架配件材质、规格
拱构型门架构配件组成主要包括：拱构型门架、U型扦销、挂扣式脚手板、安全栏杆、交叉支撑、连墙件、可调底座、纵横向水平杆、安全网等。上述构配件材质、规格必须符合企业标准相关规定。
5.1.2拱构型门架搭设的构造
1．脚手架搭设高度：37.4m 。
2．架体搭设构造：跨距：1.83米 步高：1.7米 宽度：0.8米。
连墙杆：采用刚性作法（Φ42钢管）靠近门架横杆设置，脚手架转角处及一字型式非闭合的架体两端应增设连墙件。
（1）悬挑材料：18#工字钢，长度为3.6-4.5m；1.2m长三角托架。详见平面图（附后）
（2）门架：门架内排立杆结构外沿净距取300mm。在脚手架内侧与结构间增加水平兜网，水平安全网按照竖向间距2个楼层高度设置一道。上、下门架对接必须用U型销扦紧锁牢。
（3）脚手板：架体每层均满铺挂扣式脚手板，并扣紧横杆。
（4）水平架：架体每步架内设置挂扣式脚手板，故不另设置水平架。
（5）封口杆及扫地杆：在距基础门架腿下端20CM处设封口杆和扫地杆。
（6）交叉支撑及水平栏杆在架体外侧每步、每跨距内设置一组。
（7）部分悬挑钢梁上面加设通长脚手板垫板并满铺。
（8）挡脚板或挡脚杆的设置：由于脚手架外侧设置有水平拉杆，水平拉杆距操作面35cm ，符合要求（20cm—40cm）,起到挡脚杆的作用，故不须另设置挡脚板。
（9）本工程门式脚手架不搭设外排大剪刀撑。
5.1.3架体基座
在2层进行悬挑，架体距结构面300mm。采用18#工字钢悬挑端长度为1.3m，可直接作为门式脚手架的基座。如出现高差问题，部分工字钢上满铺脚手板找平，脚手板与工字钢采用铁丝绑扎的方式连接，作为门式脚手架的基座。三脚架上满铺脚手板，脚手板与三脚架采用铁丝绑扎的方式连接，作为门式脚手架的基座。对于转角处三脚架上的脚手板未能满足悬挑长度的部位，三脚架上采用18#工字钢横向搭设，与三脚架焊接。确保每跟立杆下面都有一根工字钢或三脚架托（保证可调油托偏差不超过200mm）。
5.1.4 地锚做法
顶板混凝土浇筑前预埋地锚，地锚底部加强筋采用Ф16钢筋长度1400mm做为加固筋。设置好工字钢后用木楔子将工字钢与地锚之间的空隙塞紧。B-18轴到B-19轴交B-P到B-V范围及B-8轴到B-9轴部位梁高为5.7m，其余部位梁高为5.9m。
地锚做法图
5.1.5搭设施工工艺
1、搭设流程
（1）铺设垫木（板）--安装底托--自一端起立门架并随既装交叉支撑--安装脚踏板--安装水平拉杆--安装连墙杆--照上述步骤，逐层向上安装。
（2）拱构型门式钢管脚手架的材料和搭设质量应按下图所示流程进行检验。
按施工设计或技术措施确定检查验收要求
进场材料的证明文件和实物质量的检查验收
不合格品退货或另行处理
合格品存放待用
搭

设
验收检查
整

改
交付使用
有问题的配件的更换和处理
使用中
的检查

2、搭设工作的安全环境必须符合以下规定：
（1）在建工程（含脚手架）的外侧无外电架空线路。
（2）搭设作业现场应无同时进行的吊装或其他影响搭设工作安全的作业。作业前应对作业环境进行认真检查，确认无影响安全的问题和隐患后，方可开始作业。
（3）门架组立搭设时，第一层架（基础架）必须装设调整底座，除可使门架立杆接触面增大外，并可方便施工作业以达水平与垂直度工艺要求，使外脚手架得到平行和稳定。
（4）铺钢制扣挂式脚踏板，应与搭门架同步进行。每层设置，既是作业层板，又是形成构架刚度和稳定承载能力的构架组件。
（5）交叉拉杆与安全栏杆的架设是使个架体达到整体性连结的重要配件，兼俱施工人员在施工操作面上的安全防护。
（6）使第一层架（基础架）立杆更为稳固且连为一体，在完成水平与直线工艺要求后，立即架设扫地杆。
（7）连墙件的设置及其安全可靠的连接是保证门式脚手架整体稳定性的重要关键，在每层楼板浇筑混凝土时每两跨预埋Ф6—Ф8钢筋，用于临时将门架立杆紧拉加固（要求根据具体位置的不同，设置位置对应门架立杆）。再以Ф42钢管所制连墙件由Ф12的膨胀螺栓固定于结构的梁上，并用扣件紧扣门架立杆，或者利用门窗洞口进行拉结。使其完成顶拉工艺要求，满足门式脚手架规范的安全要求。如此将使外排施工脚手架与建筑物连结成为一体。采用刚性作法（Φ42钢管），靠近门架各杆件节点处设置；标准连墙件(主要平衡风荷载水平力)设置宜按二步一跨并成梅花状布置，最大水平间距不大于3.66m，竖向间距不大于4.5m。柱子部位采用钢管抱柱拉结。
（8）搭设时转角处两向门架立杆必须紧靠加固，用“8”字扣件扣牢，采用直角扣件与连墙件连接，以加强其整体性。
（9）搭设进度配合，完成搭设高度必须高于施工作业面150CM以上，以防护施工人员安全。
（10）由于组装配件系由门架、挂扣式钢制脚踏板（兼具水平杆作用），交叉拉杆（密布式剪刀撑）、安全栏杆（兼具挡脚杆作用）组成。再配合依规范设置连墙件，严然使整个外排架与建筑物结合连为一体。
（11）脚手架应沿建筑物周围连续、同步搭设升高，在建筑物周围形成封闭结构；如不能封闭时，在脚手架两端应增设连墙件，高度按每层楼加设置一连墙件。
5.1.6内排防护规定 为了保证施工的方便性，门架内排不搭设交叉杆、横杆以及安全网的构件。
5.1.7连墙件的搭设应符合下列规定：
（1）基本要求：
脚手架必须采用连墙件与墙体结构可靠连结。连墙杆采用刚性作法Φ42×2.2钢管靠近门架横杆设置，连墙件宜按2步的竖距（hw=2h）和2跨的水平间距（Lw=2La）设置，采用每层楼梁板处设置和抱柱子设置相结合方式，最大间距不得大于Hw（竖距）≤4.5m，Lw（水平间距）≤3.66m；当脚手架转角处及一字型式非闭合的架体两端应增设连墙件，此处连墙件要求竖向每楼层都设置连墙件。
（2）连墙件的设置必须与脚手架搭设同步，严禁滞后或搭设完毕后补做；
（3）当脚手架操作层处于已设连墙件层以上两步时，应采用确保脚手架稳定的临时拉结措施，并直到该层段连墙件搭设完毕后，方可拆除；
（4）连墙杆垂直墙面设置，不得向上倾斜，连墙件与墙身连接部分须牢固可靠。
（5）梁板处采用（a）图方式，为保证膨胀螺栓的安装质量，由专人负责用直径Ф16的钻头打孔及安装工作，孔深不小于120mm（结构外墙剪力墙厚度200mm）。柱子处采用（b）图方式。

（6）连墙件整体性拉结件和加强（固件）等与门架采用扣件连接，应符合下列规定：
1.扣件规格应与所连钢管杆件的外径相匹配；
2. 连墙件与门架连接处应靠近门架拱形加强杆。
3.各杆件端头伸出扣件盖板边缘长度不应小于100mm。
4. 扣件螺栓拧紧扭力矩宜为50-60N·m；
5.1.8卸料平台处门架加固做法（见附图）
（1）卸料平台不得与脚手架立杆进行接触，最小间距不得小于100mm。
（2）在卸料平台处，只允许拆除一跨脚手架交叉杆、拉杆。在需要拆除交叉杆、拉杆部位的相邻门架立杆上下都要设置水平杆加固，并增设拉接点保证门架稳定。
5.1.9三角托架做法：
三角托架采用L50×50×4角钢制作，间距根据平面布置图。
（1）三角托加设置在边梁处，采用M16螺栓紧固在结构上。
（2）每个三角托架采用不小于Φ12钢丝绳斜拉，通过大模板孔与主体结构拉接。
（3）三角托架上铺设工字钢，并与三角托架点焊接。
5.1.10临时加固
1.门式脚手架悬挑部分在结构施工前进行搭设，每步1.7m，两步以上（含两步）临时加固做法借助下一层顶板周围柱、墙地锚采用6m或9mφ48钢管斜向拉接加固。待结构做好后顶板边缘采用连墙杆连接。如没有顶板部分采用抱柱做法。
2.在工字钢悬挑部位每两跨采用钢管斜向拉撑，与立杆用扣件连接，钢管接地部位与悬挑用固定地锚连接。待结构做好后顶板边缘采用连墙件。如没有顶板部分采用抱柱做法。
5.1.11使用注意事项
1．施工使用期间不得拆除下列杆件：
交叉支撑、连墙件、栏杆；加固杆件：剪刀撑、水平加固杆、扫地杆、封口杆等；
2．作业需要时，临时拆除交叉支撑或连墙件应经公司技术安全部门批准，经批准可拆时要符合下列规定：
（1）交叉支撑只能在门架一侧局部拆除，临时拆除前，应对拆除交叉支撑的门架进行临时加固。作业完成后，应立即恢复拆除的交叉支撑；拆除时间较长时，还应加设扶手或安全网；
（2）只能拆除个别连墙件，在拆除前、后应采取安全加固措施并应在作业完成后立即恢复；不得在竖向或水平向同时拆除两个及两个以上连墙件。
3．关于交叉作业的注意事项：
（1）当主体结构还在施工时，在脚手架搭设过程中，必须与主体结构施工方面进行协调，在主体结构没有外墙作业的流水段搭设脚手架，以保证人员安全施工
（2）因外墙装饰施工时碰到连墙件时要预留此处，此处在脚手架拆除时连墙件拆除后修补，不能随意拆除连墙件。
（3）因脚手架为辅助作业设施，固在施工过程中若有必须拆除及补搭的地方要及时通知项目部，在经同意后派专人协助。
（4）作业层上施工荷载应符合设计要求，不得超载，严禁在脚手架上集中堆放模板、钢筋等物料。
（5）为了保证脚手架安全，严禁利用外脚手架承担侧向荷载。
5.2门式脚手架的拆除
5.2.1脚手架经单位工程负责人会同使用单位确认不再需要时，方可拆除。
5.2.2拆除脚手架前，应清除脚手架上的材料、工具和杂物。
5.2.3拆除脚手架时，应设警戒区和警戒标志，并由专职人员负责警戒。
5.2.4脚手架的拆除应在统一指挥下，按后装先拆，先装后拆的顺序进行及下列安全作业的要求进行：
（1）脚手架拆除应从一端走向另一端，自上而下逐层地进行；
（2）同层的构配件和加固件按先上后下，先外后里的顺序进行，最后拆除连墙件；
（3）拆除过程中，脚手架的自由悬臂高度不得超过两步，否则，应加设临时拉结；
（4）连墙件水平加强杆和剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除；
（5）工人必须站在下层脚手板上进行本层的拆卸作业，按规定使用安全防护用品；
（6）拆除工作台中，严禁使用榔头等硬件出打、撬挖、拆下的连接棒、螺栓和扣件等应放入袋内，整袋吊下或运出，严禁向地面抛掷；
（7）解开连结的门架、杆件和配件，必须及时取下、运出或吊下，严禁悬于架上；
（8）严禁作业人员在未卸下已拆物件和对已开拆架体未作临时安全拉结的情况下，擅自离开和下班。
5.3拱构型门式脚手架工程施工检验流程
1、施工检验流程图

2、验收流程
（1）班组自检合格→报项目由安全组组织技术、质量、生产人员进行联合验收合格→报公司安全科进行验收。
（2）脚手架搭设完毕或部分搭设完毕,应按标准对脚手架的构造、搭设规定和标准规定进行检查，经检查验收合格后方可交付使用。
（3）脚手架工程的验收，应进行现场检查，检查应着重以下各项，并记入施工验收报告：
（4）构配件和加固件是否齐全，质量是否合格，连接和挂扣是否坚固可靠、安全网的张挂设置是否齐全、基础是否平整坚实、支垫是否符合规定、连墙件的数量、设置是否符合要求；
（5）垂直度及水平度是否合格，脚手架搭设的垂直度与水平允许偏差应符合标准相关要求：脚手架搭设垂直度与水平度及最大允许偏差如表

项 目
允许偏差
重直度及最大允许偏差
每步架
h/500及±3.0mm
脚手架整体
h/500及±50mm
水平度及最大允许偏差
一跨距内水平架两端高差
±5.0mm
脚手架整体
±100mm
检查方法：水准仪、经纬仪或线坠、钢直尺
3．每天对脚手架进行一次巡视检查，每次大风或雨后应对脚手架进行全面检查，防止意外情况发生。
4.检查验收表
工程名称

搭设高度

搭设日期

序号
验收项目
验 收 内 容
验收结果
1
施工
方案

有专项安全施工组织设计并经上级审批，针对性强，能指导施工

脚手架搭设高度经计算符合规定

有专项安全技术交底

搭架单位及人员具有相应的资质

2
架体
基础
基础应平整夯实，硬地化符合设计要求

脚手架底部必须设置纵、横向扫地杆，设置位置应在距底座上皮不大于200mm处的门架立杆上

立杆下端应设置可调底座，有良好排水措施且无积水

悬挑钢梁或三角托架是否设置准确，夹板是否满铺、固定，安装是否牢靠

3
材质
门架及其配件的规格、性能及质量应符合相关标准，并应有出厂合格说明书

扣件应无裂纹、变形、滑丝

4
架体
稳定

门架必须采用连墙件与建筑物可靠连接。连墙件间距是否符合设计要求

上下榀门架的组装必须扣牢安全插销

整体垂直度应不超过H/500及±50mm，整体水平度应不超过100mm

5
脚手板与防护栏杆
架体外立杆内侧应用密式目式安全网封严

作业层应铺挂扣式脚手板并扣紧横杆，防止脱落和松动

作业层外侧应设置交叉拉杆及水平栏杆

门架立杆离墙面净距大于150mm时，应采用内挑水平安全网或其他安全防护措施

6
荷载
KN/M2
作业层均分布荷载标准值不得超过3.0KN/M2（结构）和2.0KN/M2（装修）。脚手架上同时有2个或2个以上作业层作业时，在一个跨距内各作业层上的施工均分布荷载标准值总和不得超过5.0KN/M2

7
通道
通道洞口高不宜大于2个门架，宽不宜大于1个门架跨距

通道洞口宽度为一个跨距时，应按要求采用加固措施；当大于2个跨距时，应经专门设计

作业人员上下脚手架的斜梯应采用挂扣式钢梯，钢梯应设栏杆扶手

验收意见：

年 月 日
项目负责人

技术负责人

搭设负责人

安全员

监理工程师

6、安全措施
6.1安全目标
无伤亡事故。无门架坍塌事故。无火灾事故。质量目标：一次验收合格。
6.2安全管理体系
北京第二建筑工程有限责任公司工业大学项目部

北京鼎安脚手架租赁有限公司

技术安全部

项目部

架子班
6.3安全生产措施
6.3.1搭、拆脚手架必需由专业架子工担任，并按现行国家标准《特种作业人员安全技术考核管理规则》（GB-5036）考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上脚手架操作。
6.3.2作业时，应认真穿戴专业工种服装和防护用具，身系安全带，严禁穿拖鞋、硬底及带钉易滑鞋，袖口裤口应扣紧。
6.3.3脚手架经单位工程负责人检查验收并确认不再需要时，方可拆除。
6.3.4在靠近电流处搭设，必须先切断或迁移电流，然后才搭设。脚手架离高压输电线路应符合安全距离，否则应设置防护架和隔电板，其距离应在二米以上。
6.3.5凡遇六级以上大风、雾、雷雨或下雪时，均不得进行高处作业。
6.3.6严禁作业人员饮用含酒精类饮料，禁止睡眠不足、精神无法集中和身体不适合高处作业人员上架作业；严禁作业人员在架上嬉戏。
6.3.7作业层上施工荷载应符合设计要求，不得超载，严禁在脚手架上集中堆放模板、钢筋等物料。
6.3.8严禁利用外脚手架做模板支撑，混凝土输送管、布料杆、揽风绳等不得固定在脚手架上。
6.3.9拆除脚手架前，应清除脚手架上的材料、工具和杂物。严禁废料在架上随意往下抛丢。
6.3.10拆除脚手架时，应设置警戒区和警戒标志，并由专职人员负责警戒。
6.3.11统一指挥，上下呼应，动作协调。作业人员应在拆除中呼应和配合，当准备松开架体与连墙体连续或杆件一端结扣时，应先通知另一端作业人员，以防发生意外。在任何情况下，严禁单人在无其他在场人员的情况进行拆除作业。
6.3.12划出工作区标志，严格控制进入除工作区内工作人员与车辆，并采取确保其安全的管理措施。
6.3.13拆卸不可损伤外饰壁材、铝窗框等材料，做好成品保护工作。
6.3.14物料工具要用滑轮和绳索运送，不得乱扔。
6.3.15拆下的材料应按要求捆好用垂直运输设备运至地面，防止碰撞，严禁抛掷，并应及时整理、保养和检修。
6.3.16拆架时要与外墙施工队密切配合，使外墙的收尾工作能顺利完成。
6.4施工安全检查工作程序及内容
6.4.1施工检查工作程序图

总包方技术安全部门
公司安全生产部

公司技术安全部

项目部安全检查小组
班组兼职安全员

施工班组

6.4.2架体使用过程中应定期检查的主要内容
（1）在搭设和使用过程中要注意架体的垂直度，整体垂直度应不超过H∕500及±50mm，整体水平度应不超过100mm
（2）在上下榀门架的组装是否扣牢安全插销。
（3）门架连墙件与建筑物是否可靠连接。连墙件间距是否符合设计要求。
（4）架体外立杆内侧是否采用用密目式安全网封严。
（5）作业层铺挂扣式脚手板是否扣紧，是否有脱落和松动。
（6）作业层外侧是否设置交叉拉杆及水平拦杆，在使用中发现有漏设的要及时补上。
（7）作业层均分布荷载标准值不得超过3.0KN/㎡（主体结构），所以要检查作业层是否超出要求荷载值。
7、文明施工及与总包方的协调
7.1文明施工及要求
成立此项目经理为组长的文明施工领导小组，负责贯彻落实公司关于文明施工的管理制度等相应措施，制定出相应奖罚细则，完善施工组织管理，责任到岗。
7.1.1脚手架搭设整齐、美观。
7.1.2安全网必须干净、整洁、没有破损。
7.1.3脚手架平台严格按照设计要求搭设。
7.1.4协助总包单位搞好文明施工安全生产工作。
7.2与总包方的协调管理
配合协调好总包单位独立施工独立分包工作，保证工程施工有组织，有计划地进行，使工程施工达到合同规定的各项指标，满足总包单位的要求。
7.2.1配合总包单位现场项目经理管理工作。
7.2.2总包在控制网络计划指导下，专业施工分包单位必须协调配合，科学，安排各工序，实现主体结构交叉作业和空间流水作业互不影响。
7.2.3团结各专业的施工人员，增强员工对产品的保护意识，做到上道工序对下道工序负责，完工产品对总包单位负责，使产品不污、不损，强加强现场质量管理。
7.2.4随时接受业主、监理及总包职能部门的工作检查。
7.2.5完成总包单位约定的分包内容，达到安全使用要求。
8、应急预案
8.1应急救援组织机构
8.1.1　应急救援领导小组名单：
组 长： 李军成 任总指挥
付组长： 唐连生 任副总指挥
组 员：　牛　嘉、杨志武、 徐志伟、华　强、向桂花、马维松
8.1.2　应急救援联系人及联系电话
联系李军成　13801053425、 唐连生　13651339347
8.2 工程项目部现场应急救援小组职责
负责事故现场应急的指挥工作，进行应急任务分配和人员调度，有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动。
8.2.1工地现场发生重大事故后，应立即组织人员抢救，同时以最快的方式报告公司应急救援机构，如发生人员伤亡或火警等，应分别第一时间直接打电话报120急救中心或119报火警救助。
8.2.2现场应急救援小组立即组织人员展开抢救伤员和排除险情，防止事故的扩大和蔓延，力求将损失减少至最低程度。同时注意安排做好保护好事故现场。
8.2.3负责指挥调动工地现场的一切所需的应急救援排险物资和人员参与抢救救援，确保救援工作在统一指挥下有序地进行。
8.2.4协助公司和上级部门开展事故调查，接受公司及政府有关部门对事故的调查处理。
8.2.5协助公司及上级有关部门分析事故原因和性质，吸取事故教训“举一反三”地制定并落实相应的预防措施，切实防止类似的事故重复发生。
8.2.6负责安排专人做好事故的善后处理工作，使各级人员都受到安全教育，在切实做好预防措施和确保安全的情况下，上报有关上级部门，争取尽快批准恢复工地的正常生产。
8.3 防止高处坠落事故的基本安全要求
8.3.1以预防坠落事故为目标，对于恐怕发生坠落事故等特定危险施工的同时，在施工前，制订防范措施，并应在日常安全检查中加以确认。
8.3.2凡身体不适合从事高处作业的人员，不得从事高处作业。从事高处作业的人员按规定进行体检和定期体检。
8.3.3严禁穿硬塑料底等易滑鞋、高跟鞋进入施工现场。
8.3.4作业人员严禁互相打闹，以免失足发生坠落事故。
8.3.5不得攀爬脚手架。
8.3.6进行悬空作业是，应有牢靠的立足点并正确系挂安全带。
8.3.7各种架子达好后，项目经理必须组织架子工和使用的班组共同检查验收，验收合格后，方准上架操作。使用时，特别是台风暴雨后，要检查架子是否稳固，发现问题及时加固，确保使用安全。
8.4 发生高处坠落事故应急预案
当发生高处坠落事故后，抢救的重点放在对休克、骨折和出血上进行处理。
8.4.1发生高处坠落事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
8.4.2出现颅脑外伤，必须维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。偶有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近有条件的医院治疗。
8.4.3发现脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造成截瘫，招致死亡。抢救脊椎受伤者，搬运过程，严禁只抬伤者的两肩与两腿或单肩背运。
8.4.4发现伤者手足骨折，不要盲目搬运伤者。应在骨折部位用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉，神经或血管。固定方法：以固定骨折处上下关节为原则，可就地取材，用木板、竹头等，在无材料的情况下，上肢可固定在身侧，下肢与腱侧下肢缚在一起。
8.4.5遇有创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。正确的现场止血处理措施：
a) 一般伤口小的止血法：先用生理盐水（0.9%NaCl溶液）冲洗伤口，涂上红汞水，然后盖上消毒纱布，用绷带，较紧地包扎。
b) 加压包扎止血法：用纱布、棉花等作成软垫，放在伤口上再加包扎，来增强压力而达到止血。
c) 止血带止血法：选择弹性好的橡皮管、橡皮带或三角巾、毛巾、带状布条等，上肢出血结扎在上臂上1/2处（靠近心脏位置），下肢出血结扎在大腿上1/3处（靠近心脏位置）。结扎时，在止血带与皮肤之间垫上消毒纱布棉纱。每隔25—40分钟放松一次，每次放松0.5—1分钟。
8.4.6动用最快的交通工具或其它措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸。同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。
8.5 物体打击事故的预防及其应急预案
8.5.1定期检查安全防护是否到位，及时修补破损安全网，及时恢复被破坏的安全防护部位，防止高空坠物发生。
8.5.2 拆除或拆卸作业要在设置警戒区域、有人监护的条件下进行。
8.6 脚手架下沉的预防及应急预案
8.6.1 在下沉部位加设钢丝绳卸荷。
8.6.2在工字钢下面加设支撑杆。
9、悬挑式门式脚手架计算书
已知条件和计算要求
用于搭设高层建设外墙施工用脚手架，实际最高段脚手架需要搭设高度按照44.2米计算，采用标准构造，门架高度h0=1700mm，门架宽度Lb=800mm，立杆纵距La=1800mm，施工总荷载取QK=3.0KN/m2，连墙件按2步2跨设置,Lw=3.6m ，hw=3.4m ，f=205N/mm2 ，fv=120N/mm2，工程地域的基本风压W0=0.45，地面粗糙度为c类。交叉拉杆单侧设置（K1=1.4），挂扣式钢脚手板每步均满设，安全栏杆每步一设。
附1、脚手架稳定性计算
1、 、和N计算
（1）计算（脚手架自重产生的轴向力）
每步架高内的构配件及其重量为：
门架 1副 0.112KN；
脚手
