伟东新都3地块10#楼安装工程监理细则.doc

伟东新都3地块10#楼
安 装 工 程

监
理
细
那么

山东中方建筑工程咨询有限伟东监理工程部
二OO五年二月二十

审定：

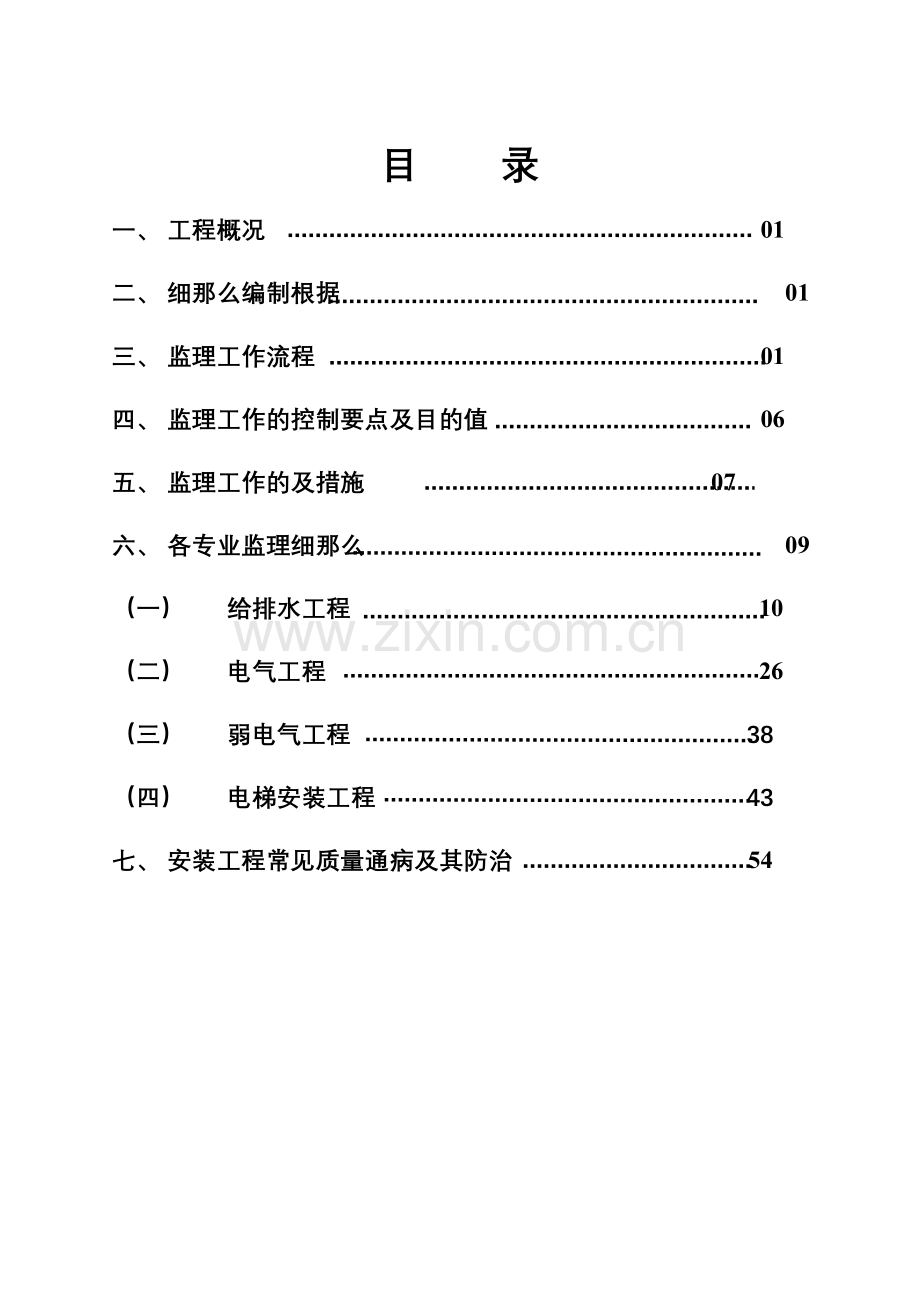

目 录
一、 工程概况 01
二、 细那么编制根据 01
三、 监理工作流程 01
四、 监理工作的控制要点及目的值 06
五、 监理工作的及措施 07
六、 各专业监理细那么 09
（一） 给排水工程 10
（二） 电气工程 26
（三） 弱电气工程 38
（四） 电梯安装工程 43
七、 安装工程常见质量通病及其防治 54

一、 工程概况
1、本工程位于济南中区舜耕路南端七里山路南侧方案工为376天为框剪构造地下二层地上一至十一层建筑面积7202M2其中地下室为518M2为居民回迁楼地下室内设有储藏室和变配电间安装内容有给排水、电气、暖通、消防、智能建筑、电梯及相关的设备安装。
工程特点：本工程使用功能多施工质量要求高需组织高素质的施工理人员和操作人员进场参加施工。
2、本工程安装工作量大且土建与安装穿插作业较多总体安装工短安装各专业工程间配合频繁施工现场的统一指挥和协调配合非常重要。各施工工种必需在工程部的统一指挥下协调配合平衡施工。
3、本工程地下室面积大施工现场场地比拟小顶峰进入现场的施工人数较多进场的设备和数量较多这就需要各方面实在配合统筹规划合理分配施工现场。

二、 细那么编制根据
1、给排水、电气、设备、智能建筑各相关专业图纸。
2、安装工程施工组织设计。
3、各专业安装工程施工质量验收。
4、有关与验收。

三、 监理工作流程
工程材料质量控制根本程序
承包填写
?工程材料/构配件/设备报验单?

：
1、 审核质量保证资料
2、 到厂家考察
3、 进场材料检验
4、 进展验证复试

承包另选
专业监理工程师审核
不合格

承包使用
合 格

安装工程隐检、预检及分部项工程验收程序

各项设备材料质量
保证资料齐全
分部项工程自检合
格、隐蔽工程完成
隐、预检工程分部项
工程分别验收签认完成

施工
施工
施工

填报验申请表及隐检记录、检验批报工程监理部

施工

1、 审核各项质量保证资料是否齐全
2、 检查隐、预检及分部项工程是否完成
3、 检查检验批、分项、分部工程质量是否合格

工程监理部各有关专业监理工程师

验收不合格
验收合格

不合格
监理工程师
监理工程师

验收合格

监理工程师

安装材料验收程序

施工自检

合 格
N

Y
监理、甲方并提交质保单、合格证

三方一起按要求抽样检查

实测数据、检查结果记录备案

合 格

N

退 货
Y
同 意 使 用

半成品材料验收程序

施工自检

合格
N

Y
监理送半成品质量验收单

按要求现场抽样检查

填写检查

合格

N

返 工
同意进入下道工序
Y

一般试验检查程序

施工试验

自 检

返 工

合格

N

Y
监理人员

双方一起检查

合格

N

Y
签署试验记录

四、 监理工作的控制要点及目的值
（一）. 质量控制
1、质量控制目的值
根据业主要求及施工合同本工程质量要求单体优良。
2、质量控制要点及手段
为确保完成预的质量目的针对工程安装监理工程的详细情况质量控制可按下表内容组织施行详见监理规划。
（二）. 进度控制
1、进度控制目的值
总工为480天以业主与施工签定的工程总承包合同中所确定的总工为目的。
2、 进度控制要点
确保工程进度搞好安装与土建、装饰的穿插配合外协调好各相关之间的关系要求各相关认真安排施工作业方案逐层搞好工序间的穿插与配合。
（三）. 控制
1、控制目的值
以业主与施工正式签订工程承包合同的合同价为目的。
2、控制要点及手段
事前控制
控 制 内 容
操 作 方 法
l 确定控制目的并细分目的值
l 审查施工组织设计和技术措施费用
l 细读施工合同、招
l 熟悉工程概况、预〔概〕算书
l 工程风险分析制定防范索赔措施
l 催促协助建立履行合同义务
协商、制表
审核、分析
阅读、研究
熟悉、掌握
、分析
建议、提醒

事中控制
控 制 内 容
操 作 方 法
l 严格工程计量合理支付进度款
l 严格控制工程变更及费用签证
l 掌握有关定额及材料信息价格
l 做好协调工作力求减少索赔
l 工程费用超支分析制定纠编方案及措施
审核、计算
分析、审核、计算
调查、提供信息
熟悉合同、参加会议
分析、研究

事后控制
控 制 内 容
操 作 方 法
l 看开工图
l 审核工程总结算书
l 确定变更费用及价风格整
l 公正处理索赔事项
对照、分析
审核
计算
协商、审核

五、 监理工作的及措施
（一）. 质量控制
“百年大计〞是我国工程建立的一贯方针日前对本工程我工程监理部采用动态质量控制对工程质量实行预控、检查、验评三结合严格执行事前、事中、事后的质量控制措施确保工程到达预的质量目的。
1、认真参加施工图纸会审和设计交底理解设计意图审查各专业施工图的互相配合及时发现存在的问题尽量防止设计失误造成的损失坚持做到未经会审的施工图不得投入施工。同时做好技术复核工作。
2、查承建资质、质量保证体系的同时注意检查参加施工的理人员关键工种的操作人员是否具有上岗证书同时有关人员必须及时到岗、到位不得随意更换或抽调如有必须更换的事先报工程总监同意工程经理更换必须经业主同意。
3、在材料、构配件订货前由施工提出资料经各专业监理工程师审查后才可订货进场材料进场后必须出具出厂合格证材料试验单等资料并报我经工程专业监理工程师审查并抽查复验合格后方可用于建立工程。新材料的购置必须有试验和推广证书符合试验要求。
4、对施工机械及设备的型主要性能参数和操作要求三方面予以审查同时检查机具数量以满足施工要求。
5、对专业施工方案进展审查确保方案在技术上可行在经济上合理有利于进步工程质量。
6、预检及分部项工程报验必须按程序进展。
（二）. 进度控制
对本工程的进度用规划、控制和协调的进展控制。
1、 据工程工程的特点和实际情况规划工程工程进度控制目的并合理安排各阶段人员配合工作。
2、 调动各方人员的主观积极性对质量施行全程控制做好安装在各阶段、场所、部位的协调配合工作。以确保工程按完成。
3、 由于本工程工程量大工作设备、各工作穿插作业较多
4、 要求施工编制施工进度方案并纳入施工进度总网络图中以便及时分析问题解决问题。
〔三〕、控制
1、据工程工程安装的目的值在施工过程中进展跟踪及时全面准确的搜集、汇总费用支出额的实际值与控制目的进展比拟并作好费用支出的分析和。
2、审核安装施工组织设计积极推广新技术、历、新工艺及最正确施工方案合理建议节约开支进步综合经济效益。
3、严格执行工程款计量支付对照安装施工图复核已完安装工程的合格工程量并以此对施工所报工程量进展签认。
4、严格审查工程变更对所有的变更和洽商内容进展比拟择优选用节约资金必须经专业监理工程师签字盖章后生效否那么不予受理。
5、认真做好安装工程资料的搜集整理工作建立完善的为今后能发生的索赔和反索赔提供可靠、科学的根据。
6、搞好与业主、设计、施工、材料供给、上级主部门及有关的协作关系。

六、各专业监理细那么

山东中方建筑工程咨询
给排水工程监理细那么

名称
给排水工程
编

版 本
1.0
生效日

编制部门
监理部
页 码

声明
*本程序为山东中方建筑工程咨询之资产非经本总经理或理者代表的书面同意不得复制、外传。
*当本要求收回时应归还本。
副本分发
受控类型： 持有部门：
更 改 记 录
修订次
施行
日
页
码
对应
条款
更 改 内 容
更改根据

编制

审核

批准

1. 适用范围
本细那么适用于工业与民用建筑的室内给排水及建筑群〔小区〕室外给排水工程施工及验收的监视理。
2. 编制根据：
本监理细那么根据以下有关、规定、规程及相关设计制定：
2.1 施工图及相关设计；
2.2 采暖与卫生工程施工及验收。
2.3 建筑采暖卫生与煤气工程质量检验评定
2.4 建筑设备安装分项工程施工工艺
2.5 建筑安装工程质量检验评定统一
2.6 工程建立监理规划〕
2.7 建立工程监理
2.8 ?工程建立强迫性条文?(房屋建筑部)
3. 特点及质量目的:
依详细工程工程结合本专业另叙。
4. 监理及监理工作流程:
监理工作根据有关的委托合同、设计、施工、验评等分三个阶段进展即准备阶段、施工阶段、验收评定阶段。
5. 内容
5.1 室内给水道安装工程
5.1.1. 施工工艺及监理工作流程：
安装准备

干安装

支安装

试压、冲洗

设备、给不配件安装

通水试验

准备阶段
安装对所使用的材、型钢等主要材料应填报?工程材料/构配件/设备报审表?经监理工程师审验合格后予以签返。
设计图纸及其它工程技术齐全 并有图纸会审纪要及技术人员?施工技术交底记录?。
道的标高及尺寸等符合设计要求。
施工阶段

〔1〕 隐蔽道和给水、消防系统的水压试验结果必须符合设计要求和施工规定。给水道试验压力不应小于0.6 MPa 生活饮用水和消费、消防合用的道试验压力应为工作压力的1.5倍但不得超过1.0 MPa 。
〔2〕 埋地道沟实度必须符合设计要求或施工规定沟位置、标高符合设计要求。严禁铺设在未经处理的松土上。
〔3〕给水引入与排水排出的程度净距不得小于1米。
〔4〕立、横支安装应先装支托架支托架的规格、型式、间距必须符合设计要求或施工规定。
〔5〕道穿过根底、墙壁和楼板应配合土建预留孔洞。
〔6〕埋地道的防腐层应符合设计要求和施工规定。
〔7〕饮用水道在使用前应用每升水中含20—30毫克的离氯的水灌满道进展消,含氯水在中应留置24小时以上。消完后,再用饮用水冲洗并经有关部门取样检验水质未被污染方可使用。
质量通病的防治
(1) 托、吊、卡架不结实。由于剔洞深度不够卡子燕尾被切断埋设卡架洞内杂物未清理净又不浇水致使固定不牢；
(2) 立甩口高度不准确。其原因是由于层高超出允许偏向或测量不准；
(3) 立距墙不一致或半明半暗。其原因是由于立位置安排不当或隔断墙位移偏向太大造成；
(4) 水流不畅或道堵塞。其原因是安装前未认真清理子；施工过程中口未及时封堵或封堵不严；水箱不及时加盖致使杂物落入堵塞或污染道；不按规定进展水压试验和通水前的冲洗；
(5) 消防道安装缺陷。其原因是消火栓口朝向不对标高位置不准；水龙带不按规定摆放。其原因是施工时没有按规定安装施工安装时不认真；
验收评定阶段
5.
5.1.5.2 检验按?建筑采暖卫生与煤气工程质量检验评定?规定执行。
检查数量按?建筑采暖卫生与煤气工程质量检验评定?规定执行。

验收合格：签署?工程报验单?。验收不合格：签返?工程报验单?签发?不合格工程?经整改后报送?整改复查报审表?。
5.1.5.6 上道工序未经检查验收不得转入下道工序施工。

5.2 室内给水道附件及卫生器具配件安装工程

消防道及设备安装的操作流程如下(见下页)：
准备阶段
安装应将消防专用器材报送当地消防主部门审核 在获得?使用答应证?后汇同各种型的阀门、水表、卫生器具等填报?工程材料/构配件/设备报审表?及?设备开箱检查记录?经监理工程师审核后予以签返。

立安装
阀安装
干安装
安装准备

节流装置安装
喷洒头支安装〔系统综合试压及冲洗〕听〕
喷洒分层干支、消火栓及支安装

系统通水试调
阀配件、消火栓配件、喷洒头安装

施工图纸及其它有关技术齐全 并有图纸会审纪要和技术人员?施工技术交底记录?。
5.2.2.4 消防设施的位置、标高等应符合设计要求和施工的规定。
施工阶段

(1) 消火栓、喷淋头安装位置应严格按照设计图纸要求执行喷淋头成排、成行与吊顶接触牢靠装饰〔护口〕盘平正。
(2) 消防系统试验压力须按设计要求确定。
(3) 消防阀应设在明显、易于操作的位置阀应有排水措施。
(4) 消防箱内附件应配置齐全箱内按钮位置正确联运灵敏。消火栓栓口应朝外阀门中心距地面以1。
〔5〕 阀门应按施工要求做好强度和严性试验。
监理工程师每日将监理工作纪要记录于?监理日记?中 对施工监理过程现的不合格签发?监理书?要求施工及时整改经整改后确认?整改复查报审表?。对需向业主专项说明的事项及需确认存证事项以?监理工作联络单?报送相关。
质量通病的防治
(1) 水泵结合器不能加压。由于阀门未开启单向阀装反或有盲板未撤除造成；
(2) 消火栓箱门关闭不严。由于安装未找正或箱门强度不够变形造成；
(3) 消火栓阀门关闭不严。由于道未冲洗干净阀座有杂物造成。
验收评定阶段
质量执行?建筑采暖卫生与煤气工程质量检验评定?。
检验：检查试验记录用水准仪〔程度尺〕 拉线和尺量检查等。
检查数量按?建筑采暖卫生与煤气工程质量检验评定?

验收合格：签署?工程报验单?。验收不合格：签返?工程报验单?签发?不合格工程?经整改后报送?整改复查报审表?。
上道工序未经检查验收不得进展下一道工序施工。

5.3 室内给水附属设备安装工程

安装准备

根底放线验收

泵体就位

联轴器找正

轴承箱清洗加油

水泵试运转

准备阶段
?工程材料/构配件/设备报审表?,经监理工程师审验后予以签返。

5.
监理工程师审核后签返。
施工阶段

（1） 安装离心水泵应结实不偏斜其泵体程度度每米不超过0.1毫米。
（2） 离心水泵的程度联轴器应保持同轴度；轴向倾斜每米不得超过0.8毫米;径向移不得超过渡.1毫米。
〔3〕 水泵试运转前应注油、填满填料连接法兰和封装置不得有渗漏叶轮与泵
壳不应相碰各部阀门应灵敏。
〔4〕 水泵试运转前应测试电机控制电路的绝缘电阻检查路情况是否良好。
水泵试运转轴承温升应符合施工规定并做好试运转记录。

（1） 其原因是由于不严格按规定架设秋道或设计不合理应在道和阀门的连接件上增设支撑解除加到泵体上的载荷；
（2） 泵水不畅。其原因是叶轮进水口被杂物堵塞；叶轮破损；单流阀堵塞；温突然升高；吸水接头不严；盘根处漏气；
（3） 消耗动力过大。其原因是由于填料压过紧使填料发热；水泵叶轮破坏；水泵供水量加大；
（4） 轴承过热。其原因是由于光滑油内有杂质或油量缺乏油环转动不灵敏轴承间隙太小。
质量通病的防治泵体安装处于受力状态。
5.3.5 验收评定阶段

5.4 室内排水系统安装工程

安装准备

干安装

支守装

洁具安装

通水试验

5.4.2 准备阶段
5.4.2.1 安装对所使用的材、 型钢等主要材料应填报?工程材料/构配件/设备报审表?经监理工程师审验后予以签返。
5.4.2.2 施工所需机械、工具、人员准备齐全
5.4.2.3 设计图纸及其它相关技术齐全 并有图纸会审纪要和技术人员?施工技术交底记录?。

5.4.3 施工阶段
5.4.3.1 控制要点及目的值
(1) 隐蔽的排水和雨水道的灌水试验结果必须符合设计要求或施工规定。
(2) 排水道坡度必须符合设计要求或施工规定。
(3) 排水立应按设计要求或施工规定设置检查口塑料必须按设计要求装设置
伸缩节。
(4) 塑料排水粘接时插入承口深度适宜粘接均匀卡应为塑制卡架假设用钢制卡架应在外包橡胶垫圈。
(5) 暗装或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层地面高度。
(6) 雨水道不得与生活污水道相连接。(7) 雨水道安装后应做灌水试验灌水高度必须到每根立最上部的雨水漏斗。

5.4.4 4 质量通病的防治
（1） 预制好的段弯曲或断裂。原因是直堆放未垫实。或暴晒所致；
（2） 接口处外观不清洁美观。粘接后外溢粘接剂应及时除掉；
（3） 粘接口漏水。原因是粘接剂涂刷不均匀或粘接处未处理干净所致；
（4） 地漏安装过高过低。影响使用。原因是地平线未找准；
（5） 立穿楼板处渗水。原因是立穿楼板处没有做防水处理。
验收评定阶段

5.5 卫生器具安装工程

卫生洁具安装
卫生洁具及配件检验
安装准备

卫生洁具与墙、地缝隙处理
卫生洁具稳装
卫生洁具配件预装

通水试验
卫生洁具外观检查

准备阶段
?工程材料/构配件/设备报审表?经监理工程师审验后予以签返。

(7) 雨水道安装后应做灌水试验灌水高度必须到每根立最上部的雨水漏斗。

5.4.4 5 质量通病的防治
（6） 预制好的段弯曲或断裂。原因是直堆放未垫实。或暴晒所致；
（7） 接口处外观不清洁美观。粘接后外溢粘接剂应及时除掉；
（8） 粘接口漏水。原因是粘接剂涂刷不均匀或粘接处未处理干净所致；
（9） 地漏安装过高过低。影响使用。原因是地平线未找准；
（10） 立穿楼板处渗水。原因是立穿楼板处没有做防水处理。
验收评定阶段
5.4.5.1 质量按?建筑采暖卫生与煤气工程质量检验评定?规定执行。

5.5 卫生器具安装工程

安装准备

卫生洁具及配件检验

卫生洁具安装

卫生洁具配件预装

卫生洁具稳装

卫生洁具与墙、地缝隙处理

卫生洁具外观检查

通水试验

准备阶段
?工程材料/构配件/设备报审表?经监理工程师审验后予以签返。

施工阶段

(1) 器具的安装,宜采用预埋螺栓或膨胀螺栓固定。
(2) 器具支、托架的安装须平整、结实与器具接触应严。
(3) 器具的安装位置应正确。安装应平直垂直度的允许偏向不得超过3毫米。
(4) 地漏应安装在地面的最低处其篦子顶面应低于设置处地面5毫米。
(5) 器具的安装高度应符合设计的要求和施工的规定。
(6) 卫生器具的排水径和最小坡度,必须符合设计要求和施工的规定.

质量通病的防治
（1） 坐便器与背水箱中心没对正弯歪扭。原因是划线不对中便器稳装不正或先稳背箱。后稳便器；
（2） 坐便器周围分开地面。原因是下水口预留过高稳装前没修理；
（3） 洁具溢水失灵。原因是下水口无溢水眼。
验收评定阶段

5.4.5.2 检查：通水检查、观察和尺量检查、手扳检查。

5.6 室外给水道安装工程
施工工艺流程:

材、件、阀门、消火栓等就位
消扫膛
安装准备

道冲洗
水压试验
灰口养护
道连接

准备阶段

施工阶段
控制要点及目的值
〔1〕沟应严格按设计图纸开挖,沟实度到达设计要求,根底稳固。
〔2〕接口必须严格饱满养护良好试压合格。
〔2〕阀门按施工要求做好严性试验。
〔3〕给水与其它线间隔 必须符合设计要求及施工规定。
〔4〕沟回填须夯严实顶上部500毫米内不得填直径大于100毫米的块石500毫米以上部回填块石不得集中沟人工夯料时虚铺厚度不大于200毫米机械夯实虚铺厚度不大于300毫米机械不得在沟上行走。

监理过程现的不合格,签发?监理单?要求 施扩时整改,
经整改后确认?整改复查审表?,对需向业主专项说明的事项及需确认
存证事项,以?监理备忘录?报送相关。
质量通病的防治
（1） 埋地道断裂。原因是基处理不好或填土夯实不当；
（2） 阀门井深度不够。原因是埋地道坐标及标高不准；
（3） 水泥接口渗漏。原因是水泥标不够或过接口未养护好捻口操作不认真未捻实；
验收评定阶段

5.7 室外排水道安装工程

安装准备

沟定位、开挖

下安装

灌水试验

沟回填

准备阶段

施工阶段

〔1〕 沟应严格按设计图纸开挖沟实度到达设计要求根底稳固。
〔2〕 排水道坡度正确。
〔3〕 道接口必须严饱满养护良好。灌水试验合格。
〔4〕 道与其它线的间隔 必须符合设计要求及施工规定。
〔5〕 检查井路面盖应同路面平允许偏向±5毫米。非一次性施工完毕时 井盖应高出室外设计标高50毫米。
〔6〕 沟回填必须夯严实顶上部500毫米以内不得回填直径大于100毫米的块石500毫米以上部回填的块石不得集中。沟人工夯实时虚铺厚度不大于200毫米；机械夯实时虚铺层厚度不大于300毫米机械不得在沟上行走。

验收评定阶段

山东中方建筑工程咨询
电气安装照明工程监理细那么

名称
建筑电气照明安装
编

版 本
1.0
生效日

编制部门
监理部
页 码

声明
*本程序为山东中方建筑工程咨询之资产非经本总经理或理者代表的书面同意不得复制、外传。
*当本要求收回时应归还本。
副本分发
受控类型： 持有部门：
更 改 记 录
修订次
施行
日
页
码
对应
条款
更 改 内 容
更改根据

编制

审核

批准

建筑电气照明安装工程监理细那么
1、适用范围：本监理细那么适用于一般工业与民用建筑电气照明安装工程施工及验收的监控理。
2、工程特点：〔监理部根据详细工程工程情况编写〕
3、监理细那么编制的根据：
A、监理规划
B、施工安装报送的施工组织设计〔或施工安装方案〕
C、有关的、规定和：
1． 电气装置安装工程电气照明装置施工及验收
2． 电气装置安装工程1KV及以下配线工程施工及验收。
3． 电气装置安装工程接地装置施工及验收。
4． 电气装置安装工程低压电器施工及验收
5． 电气装置安装工程电气设备交接试验
6． 电气装置安装工程盘、柜及二次回路结线施工及验收
7． 套接扣压式薄壁钢导电线施工及验收?民用建筑电气设计?
8． 建筑安装工程质量检验评定统一
9． 建筑电气安装工程质量检验评定。
10． 建筑设备安装分项工程施工工艺
11． 建筑电气安装分项工程施工工艺

4、监理工作内容：
4.1 钢敷设安装工程
本节适用于一般工业及民用建筑工程1kv及以下照明与动力钢、明、暗敷设及吊顶内和护墙板内敷设安装工程。

（1） 安装对所使用的钢应填写?工程材料/构配件/设备报审表?监理工程师审核后予以签返。
（2） 敷设路必须与土建主体工程亲配合施工应明确建筑标高线及吊顶标高。
4.1.2 施工阶段工艺流程
1、箍丝扣连接
路
连 2、焊接套连接
接 3、坡口〔嗽叭口〕
焊接
暗敷设
稳 1、稳注盒、
注 箱
盒
、 2、托板稳
箱 注灯头
盒
测定盒箱位置
预 1、热煨
制
加 2、泠煨
工 3、切
4、套丝
（1） 钢暗敷操作工艺流程
地 1、跨接地线
线
焊
接
2、防腐处理

变 1、地板部
形 做法
缝
处 2、地板上
理　〔下〕部做法

暗 1、随墙〔砌体〕配

敷
设 2、现浇混凝土楼板配
方　　
式　3、现浇混凝土墙配

1、路敷设
路
敷 2、路连接
设
与 3、进盒、箱
连
接

支 1、胀法
架 2、木砖法
吊 3、预埋铁件焊接法
架 4、稳注法
固 5、剔注法
定 6、抢箍法
方
法
测定盒、箱及固定点位置
吊 内
顶
内 路
护 敷
墙 设
板
明敷
设
预制加工弯支架吊架
〔2〕明、吊顶内、护墙板内路敷操作工艺流程

盒箱固定

（1） 施工过程中测定盒、箱位置后施工必须监理人员到场按图复测认可后才能进展后续工序。
（2） 路连接好后监理人员应按抽查其连接情况。
（3） 暗埋入墙体前应检查其位置是否与图相符施工方必须按图施工。
（4） 2地线的焊接和防腐处理必须按施工应监理人员对此道工艺逐一查验和检测待合格前方能进展后续工序。
（5） 理工程师每日将监理工作记录于?监理日记?中对施工监理过程现的不符合施工及不合格问题签发?监理单?要求施工安装及时整改经整改后确认?整改复查报审表?。对需向业主专业项说明的事项或需确认存证事项报?监理工作联络单?。
4.1.3 验收阶段
〔1〕质量执行?建筑电气安装工程质量检验评定?
〔2〕检验：：观察尺量和检查隐蔽工程记录
〔3〕检查数量：按施工抽查数抽查其中的30但均不少于3处或与施工共同检查监视施工的评定结果。

〔4〕验收顺序：施工先自检填写?分项工程质量检验评定表?后报检报送?工程报验单?。
〔5〕检验结果：对合格者签署?工程报验单?；对不合格者退回?工程报验单?签发?不合格?；整改后报送?整改复查报审表?监理再次检查验收。
4.2 硬质阻燃塑料PVC敷设安装工程
本节适用于一般民用建筑内电气动力和照明、弱电系统明敷或在混凝土构造内及砖混构造暗敷安装工程。
4.2.1 准备阶段：
（1） 安装对所使用材应填报?工程材料/构配件/设备报审表?监理工程师师审核后予以签返。
（2） 敷设路须与土建工程亲配合施工土建主体工程施工时应及时给出建筑标高线。

扫穿带线
变形缝做法
路敷设
（1） PVC敷设工艺流程：
盒、箱固定
弹线定位

监控要点：
（1） 施工在弹线定位并进展了自检后现场监理人员进展复检按图查对无误后方可进展下道工序。
（2） 盒箱固定应做到平正、结实。
（3） 路敷设：段的连接采用套粘接法；敷设子应尽量减少弯曲；路经过变形缝处应设补偿装置；入盒、箱时口应平齐口露出盒箱应不大于5mm一一孔。
（4） 扫应使用带扫去除内杂物、积水。扫过程中必须将路与施工图进展认真核对。
（5） 理工程师每日将监理工作记录于?监理日记?中对施工监理过程现的不符合施工及不合格问题签发?监理单?要求施工安装及时整改经整改后确认?整改复查报审表?。对需向业主专业项说明的事项或需确认存证事项报?监理工作联络单?。

〔1〕 质量执行?建筑电气安装工程质量检验评定?检验：观察、尺量检查及检查隐蔽工程记录。
（2） 检查数量：按施工抽查数抽查其中的30但均不少于3处或与施工共同检查监视施工的评定结果。
〔4〕验收顺序：施工先自检填写?分项工程质量检验评定表?后报检报送?工程报验单?。
〔5〕检验结果：对合格者签署?工程报验单?；对不合格者退回?工程报验单?签发?不合格?；整改后报送?整改复查报审表?监理再次检查验收。
(6) 监理工程师每日将监理工作记录于?监理日记?对施工监理过程现的不符合施工及不合格问题签发?监理单?要求施工安装及时整改经整改后确认?整改复查报审表?。对需向业主专业项说明的事项或需确认存证事项报?监理工程联络单?。
4.5.4 验收阶段
（1） 质量执行：?建筑电气安装工程质量检验评定?第二章第三节。
（2） 检验：观察、尺量、检查隐蔽工程记录
〔3〕检查数量：按施工抽查数抽查其中的30但均不少于3处或与施工共同检查监视施工的评定结果。
〔4〕验收顺序：施工先自检填写?分项工程质量检验评定表?后报检报送?工程报验单?。
〔5〕检验结果：对合格者签署?工程报验单?；对不合格者退回?工程报验单?签发?不合格?；整改后报送?整改复查报审表?监理再次检查验收。

4.3 内穿绝缘导线安装工程
本节适用于照明配线工程的内穿线安装工程
1.准备阶段
（1） 前配合土建工程进展的配工程或线槽安装工程已施工完毕。
安装将所使用的绝缘导线填报?工程材料/构配件/设备报审表?监理工程师审核后予以签返。 2.施工阶段工艺流程
（1） 操作工艺流程
选择导线 扫 穿带线 放线与断线 导线与带线的绑扎 口带护口 导线连接 线路绝缘摇测
3.监控要点：
〔1〕根据设计图纸正确选择导线的型、规格相线、零线及保护地线的颜色要加以区分其中A B 绿色C 红色N 蓝色PE 黄绿双色。
（2） 一般情况下不同回路不同电压的导线不得穿入同一内。同类照明的几个回路可穿于同一中但导线总数不应多于8根。
（3） 敷设于垂直路中的导线对于不同截面积和导线当超过一定长度时应在口处和接线盒中加以固定。
（4） 导线连接必须严格按规定进展对于采用套〔或接线端子〕压接的或采用涮锡焊接的都要到达要求。导线连接后的包扎先用粘塑料绝缘带包扎后再用黑胶布包扎。
（5） 内穿线总截面不得超过截面的40
（6） 穿线后观察相对相、相对零、相对地、零对地之间的绝缘电阻的摇测情况。
（7） 监理工程师每日将监理工作记录于?监理日记?对施工监理过程现的不符合施工及不合格问题签发?监理单?要求施工安装及时整改经整改后确认?整改复查报审表?。对需向业主专业项说明的事项或需确认存证事项报?监理工作联络单?。
4.验收阶段：
（1） 质量执行?建筑电气安装工程质量检验评定?第二章第三节。
（2） 检查：观察、检查或检查记录。
（3） 检查数量：施工自检不少于10处监理抽检不少于3处。
（1） 验收顺序：施工先自检填写?分项工程质量检验评定表?后报检报送?工程报验单?。
（4） 检验结果：对合格者签署?工程报验单?；对不合格者退回?工程报验单?签发?不合格?；整改后报送?整改复查报审表?监理再次检查验收。

4.4 灯具、吊扇安装工程
1 范围
本节适用于室内外电气照明灯具及吊扇安装工程不适用于特殊场所如矿井船舶等地的电气照明灯具及吊扇安装工程。
2 程序及要求
（1） 安装对所用的灯具、吊扇应填报?工程材料/构配件/设备报审表?监理工程师审核后予以签返。
（2） 线安装工程已通过验收。
（2） 检查现场应预埋的螺栓的位置是否符合图纸要求有无遗漏。
3 施工阶段 操作工艺
检查灯具、吊扇→组装灯具、吊扇→安装灯具、吊扇→通电试运行
4 监控要点及质量
（1） 按现行〔电气装置安装工程电气照明装置施工及验收〕监视检查施工全过程。
（2） 灯具、吊扇的规格、型及使用场所必须符合设计要求和施工的规定。
（3） 吊扇和3KG以上的灯具、必须予埋吊钩或螺栓予埋件必须结实可靠。
（4） 低于2.4M以下的灯具的金属外壳部应作好接地或接零保护。
（5） 灯具、吊扇安装结实端正位置正确灯具安装在木台的中心。器具干净干净吊杆垂直吊链日光灯的双链平行、平灯口马路弯灯、防爆弯灯固定可靠排列整齐。
（6） 导线进入灯具、吊扇处的绝缘保护良好留有适当余量。连接结实严不伤芯线。
（7） 器具成排安装的中心线允许偏向5mm。
5 验收阶段
〔1〕 检验：观察检查检查隐蔽工程记录通电检验和尺量检查。
〔2〕 检查数量：按施工抽查数抽查其中的30但均不少于3处或与施工共同检查监视施工的评定结果。

〔3〕验收顺序: 施工先自检填写?分项工程质量检验评定表?后报检, 施工报送?工程报验单?。
〔4〕验收合格：签署?工程报验单?。
验收不合格：退回?工程报验单?签发?不合格工程? 整改后报送?整改复查报审表?监理重新检查验收。

4.5 开关、插座安装工程
.1 范围
本节适用于室内电气照明的开关插座安装工程。
2 程序及要求
〔1〕 安装对所使用开关、插座应填报?工程材料/构配件/设备报审表?监理工程师审核后予以签返。
〔2〕 线路绝缘导线均已穿完并已做绝缘摇测通过验收合格。
.3 施工阶段 工艺流程
清理→接线→安装
4 监控要点及质量
（1） 按现行〔
