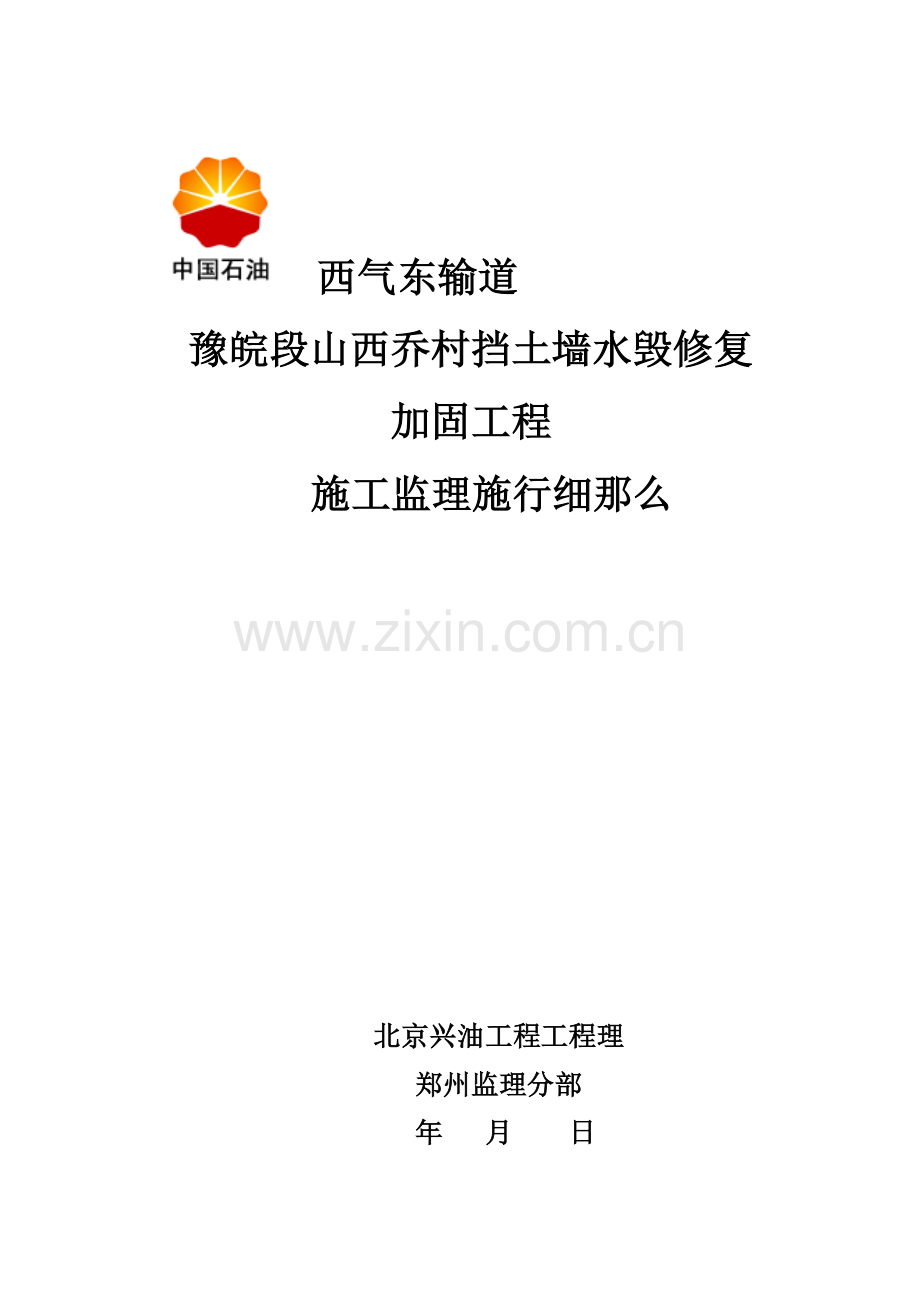

西气东输道
豫皖段山西乔村挡土墙水毁修复
加固工程
施工监理施行细那么

北京兴油工程工程理
郑州监理分部
年 月 日

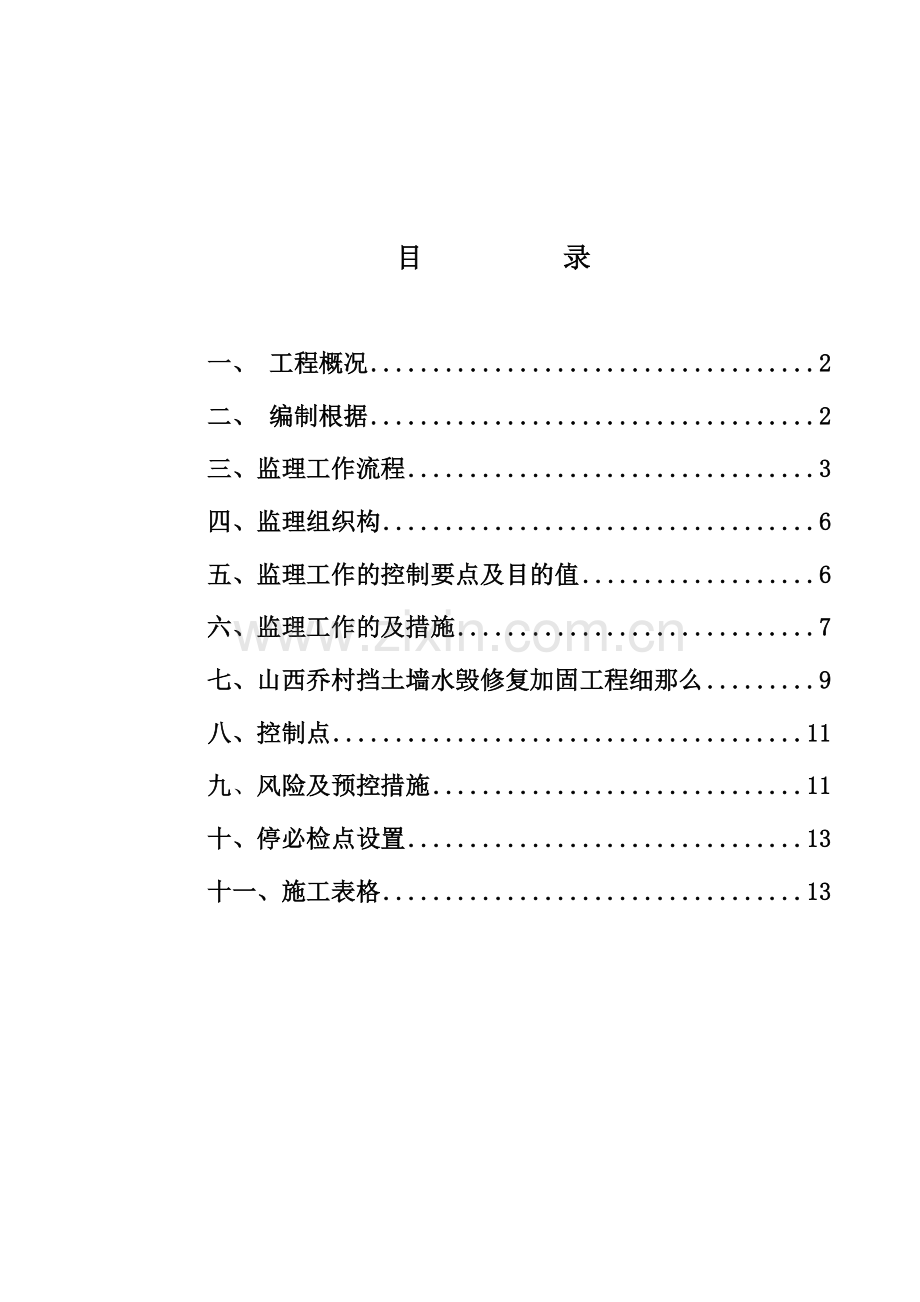

目　　　　　录

一、 工程概况 2
二、 编制根据 2
三、监理工作流程 3
四、监理组织构 6
五、监理工作的控制要点及目的值 6
六、监理工作的及措施 7
七、山西乔村挡土墙水毁修复加固工程细那么 9
八、控制点 11
九、风险及预控措施 11
十、停必检点设置 13
十一、施工表格 13

一、 工程概况
本工程位于河南新郑龙湖镇山西乔村〔GX126+100〕黄土塬沟道由于浆砌石质量较差挡土墙年久失修降雨量年际变化较大此处也无排水系统在长雨水冲刷下挡土墙部分损坏严重坡面及坡顶台田出现较大冲沟及落水洞假如该地区再降较大暴雨挡土墙存在整体垮塌风险为了保证道平安运行防止挡土墙整体垮塌需对挡土墙进展维修并增加截排水系统。
二、 编制根据
?西气东输道工程线路施工技术要求?(线-1900)；
?砌体工程施工质量验收?(GB50203-2002)；
?建筑工程施工质量验收统一?(GB50300-2001)；
?建筑地基根底工程施工质量验收?(GB50202-2002)；
?水土保持综合治理?(GB/T153-2021)；

1.2.7.浆砌石施工及验收
1.2.8.排水设施施工及验收
1.2.9.经业主审批通过的施工方案
三、监理工作流程

四、监理组织构

总监理工程师
高国山
监理工程师
赵世
现场监理
董德超
文控、信息
刘金永

五、监理工作的控制要点及目的值
（一）. 质量控制
1、质量控制目的值
根据业主要求及施工合同本工程质量要求单体合格。
2、质量控制要点及手段
为确保完成预的质量目的针对监理工程的详细情况质量控制可按下表内容组织施行详见监理规划。
（二）. 进度控制
1、进度控制目的值
以业主与施工签定的工程总承包合同中所确定的总工为目的。
2、进度控制要点
确保工程进度搞好专业配合外协调好各相关之间的关系要求各相关认真安排施工作业方案逐层搞好工序间的穿插与配合。
（三）. 控制
1、控制目的值
以业主与施工正式签订工程承包合同的合同价为目的。
2、控制要点及手段

六、监理工作的及措施
（一）. 质量控制
“百年大计〞是我国工程建立的一贯方针目前对本工程工程监理部采用动态质量控制对工程质量实行预控、检查、验评三结合严格执行事前、事中、事后的质量控制措施确保工程到达预的质量目的。
1、认真参加施工图纸会审和方案交底理解设计意图审查各专业施工图的互相配合及时发现存在的问题尽量防止设计失误造成的损失坚持做到未经会审的施工图不得投入施工。同时做好技术复核工作。
2、查承建资质、质量保证体系的同时注意检查参加施工的理人员关键工种的操作人员是否具有上岗证书同时有关人员必须及时到岗、到位不得随意更换或抽调如有必须更换的事先报工程总监同意工程经理更换必须经业主同意。
3、在材料、构配件订货前由施工提出资料经各专业监理工程师审查后才可订货进场材料进场后必须出具出厂合格证材料试验单等资料并报监理经工程专业监理工程师审查并抽查复验合格后方可用于建立工程。新材料的购置必须有试验和推广证书符合试验要求。
4、对施工机械及设备的型主要性能参数和操作要求三方面予以审查同时检查机具数量以满足施工要求。
5、对专业施工方案进展审查确保方案在技术上可行在经济上合理有利于进步工程质量。
6、预检及分部分项工程报验必须按程序进展。
（二）. 进度控制
对本工程的进度用规划、控制和协调的进展控制。
1、 据工程工程的特点和实际情况规划工程工程进度控制目的并合理安排各阶段人员配合工作。
2、 调动各方人员的主观积极性对质量施行全程控制做好安装在各阶段、场所、部位的协调配合工作。以确保工程按完成。
3、 由于在站内施工服从站内理要严格照理处要求执行。
4、 要求施工编制施工进度方案并纳入施工进度总网络图中以便及时分析问题解决问题。
〔三〕、控制
1、据工程工程安装的目的值在施工过程中进展跟踪及时全面准确的搜集、汇总费用支出额的实际值与控制目的进展比拟并作好费用支出的分析和。
2、审核安装施工组织设计积极推广新技术、历、新工艺及最正确施工方案合理建议节约开支进步综合经济效益。
3、严格执行工程款计量支付对照安装施工方案复核已完安装工程的合格工程量并以此对施工所报工程量进展签认。
4、严格审查工程变更对所有的变更和洽商内容进展比拟择优选用节约资金必须经专业监理工程师签字盖章后生效否那么不予受理。
5、认真做好安装工程资料的搜集整理工作建立完善的为今后能发生的索赔和反索赔提供可靠、科学的根据。
6、搞好与业主、施工、队内及有关的协作关系。
七、山西乔村挡土墙水毁修复加固工程细那么
1、施工准备
山西乔村挡土墙水毁修复加固工程详细施工、步骤及要求如下：
1〕、进驻施工现场对施工人员进展平安教育施工人员保证平安施工文明施工。
2〕施工前做好材料的报验工作各材料都要有合格证对不符合要求的材料不准进场确保原材料的质量。
3〕本工程工程内容主要包括撤除浆砌石；土方开挖 ；土方回填 ；M7.5浆砌石 ；浆砌石勾缝等
2、撤除浆砌石
(a)撤除已风化的浆砌石并外运至当地允许堆放地。
(b)清理撤除过浆砌石的场地清扫干净后再砌筑新的浆砌石
3、土方开挖
(a)按施工设计图及施工方案测量放线后再进展开挖。
(b)现场设置醒目警示标志周围布置戒备线。
(c)在开挖前施工要动土作业票并由豫皖理处测量出道和光缆位置如与线或光缆有穿插需先挖探坑后再进展开挖
〔d〕开挖过程为防止坍塌应按设计要求放坡开挖在挖坡边缘1米内严禁堆放土石及材料
〔e〕为保证开挖平安开挖时应派技术员和平安员监护发现问题及时整改确保施工平安。
4、浆砌石的砌筑
〔1〕将需要撤除并修复的位置利用人工将其撤除在砌筑的过程中用打夯机将墙体内侧的原土分层夯实每500mm一层。
〔2〕各砌层先砌外圈定位砌块并与里层砌块交织连成一体。定位砌块用外表较平整尺寸较大的石料定位砌缝满铺砂浆不得镶嵌小石块。
〔3〕定位砌块砌完后先在圈内底部铺一层砂浆其厚度应使石料在挤压安砌时能严连接且砌缝砂浆实饱满。砌筑腹石时石料间的砌缝要互相交织、咬搭砂浆实。石料不得无砂浆直接接触也不得干填石料后铺灌砂浆；石料要大小搭配较大的石料以大面为底较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料将砌缝挤紧不得留有孔隙。
〔4〕定位砌块外表砌缝的宽度不得大于4cm。砌体外表与三块相邻石料相切的内切圆直径不得大于7cm两层间的错缝不得小于8cm每砌筑120cm高度以内应找平一次。
〔5〕浆砌片石时应利用片石的自然形状互相交织的衔接在一起。因此除最下一层石块应大面朝下外上面的石块不一定必须大面朝下做到犬牙交织搭接严即可。同时在砌下层石块时考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开保证2公分的深度以利于勾缝。
〔6〕路堤墙泄水孔直径为φ8cm纵、横向间距2m渗水处适当加上下排泄水孔交织设置最下排泄水孔出口高处地面30cm。
〔7〕勾缝：砌体外表的勾缝无特殊要求时应在砌筑时留出2cm深的空缝随即用水泥砂浆将缝勾完否那么应待砌体砂浆凝固后将空缝清洗干净再勾缝。砌体勾缝采用凸缝工艺施工勾缝砂浆强度不低于M10。
〔8〕 砌体砌筑一次性砌完不允许随意留施工缝
〔9〕养生
砌体砌筑完成后应及时覆盖并经常洒水保持潮湿常温下养护不得小于7d。在养护间应防止对砌体产生碰撞、振动。砌体的砂浆未到达设计强度前不得承受全部设计荷载。
5、土方填筑
〔a〕施工流程
砌筑挡土墙→回填土料→分层铺层、洒水、打夯机夯实→平整
砌筑挡土墙回填土完毕→护坡回填土料→分层铺层、洒水、打夯机夯实找平坡面→砌筑浆砌石护坡→护坡顶土方夯实回填。
〔b〕施工
采用人工回填蛙式打夯机夯实。制止在道10米范围内车辆行走。
回填从坡面低层开场逐层进料〔原那么上控制在30cm左右一层〕；填筑回填土的压实度不得低于0.93现场采用贯入法检验。
6、地貌恢复情况：
施工完毕后将建筑垃圾〔水泥、砂石、碎石、毛石等〕去除干净并运至当地允许的位置。将机械和材料的堆放场地和临时道路恢复到可以耕种。
八、控制点
序
主要工序
控制工程及检查内容
填报技术资料
检查
手段
1
基槽、坑开挖
测量放线
槽、坑深度、宽度、边坡
M9报验单
附：测量记录示意图
M9报验单
附：①地基验槽记录
②质量评定表
观察、尺量、经纬仪
2
回填土
回填土质量、分层回填厚度
M9报验单
附：①回填土夯实记录
②干度实验
③质量评定表
钢尺检查
3
浆砌石、排水沟
浆砌石材料、砌石质量、砌石饱满度
M4报验单
附：①水泥出厂合格证及复验
②砂复验及施工配合比
③毛石复验
M9报验单
附：①砌石检查记录
②隐蔽工程检查记录
③质量评定表
观察、尺量

九、风险及预控措施
风险一、：作业坑开挖过程生塌方事故
预防措施：1、作业坑开挖尺寸必须足够作业人员在坑内活动;
2、所开挖的作业坑的必须按照设计要求放坡开挖。
3、基槽开挖避开雨季分段开挖及时砌筑浆砌石。
4、设专人监护发现问题及时整改。
风险二：开挖作业坑时有可能会对地下道、光缆造成损坏。
预防措施：1、加强民工平安教育开挖前由理处提早检测出电缆及道位置；
2、开挖时要小心慎重全部采用人工开挖在道周围制止使用羊镐。
3、假如挖出道或光缆应派人专业24小时看护及时监理和业主等候处理方案。
风险三：1、在道上方用机械打夯造成道和光缆破损
2、打夯机使用不对造员伤亡和机械损坏。
预防措施：1、在道上方用机械打夯时必须在道上方填土不小于0.5米方可用打夯机夯实底层在道周围打夯采用人工用木夯夯实防止给道和光缆造成损坏。
2、使用打夯机人员必须熟读打夯机的操作说明设置专人使用打夯机严禁其他施工人员使用。
风险四：1、浆砌石施工中没有按照平安施工造员伤亡；
2、使用砂浆搅拌机没有按操作操作造员伤亡和机械损坏
3、施工材料堆放在半坡上造员伤亡
预防措施： 1、转运块石时严禁从基坑顶部直接扔到基坑内必须从材料运输通道进入基坑内。
2、浆砌石施工时严格平安施工施工。施工人员穿戴劳保工具戴防护眼镜劳保手套。
砂浆搅拌机采用专人培训后上岗操作严格按砂浆搅拌机的操作规程操作；
3、施工材料堆放场地需用较平坦的场地上石料有可能滚落的地方需设置挡板。
风险五： 1、施工现场树木容易引起火灾
预防措施： 1、施工现场制止抽烟施工现场装备灭火器一台。
2、出现火灾施工人员及时撤离到施工西侧空旷场地
十、停必检点设置
说 明：
一、施工在监理人员到位进展监理检查时施工应提供相关质量保证资料、施工记录、报验资料。
二、对未设置必监点的其他工序、部位监理人员在施工现场巡视时有权是否进展抽查假设发现质量问题有权提出整改及返工要求。
三、施工应按制定必监点进展报监申请以便监理人员进展检查。
山西乔村挡土墙水毁修复加固工程
停必监点检查表
专业〔部位〕
序
监 检 点 名 称
性质
山西乔村挡土墙水毁修复加固工程

1
基坑开挖
必监点
2
浆砌石挡土墙及排水沟砌筑
必监点
3
回填土施工
必监点

十一、施工表格

表 M4
工程材料/构配件/设备报审表
工程名称： 编：
致： 〔监理〕
我方于 年 月 日进场的工程材料/构配件/设备数量如下〔见附件〕。现将质量证明及自检结果报上拟用于下述部位：

请予以审核。
附件：1、数量
2、质量证明
3、自检结果

承包〔章〕
工程经理
日

现场监理工程师审核：
经检查上述工程材料/构配件/设备符合/不符合设计和的要求准许/不准许进场同意/不同意使用于拟订部位。

工程监理机构：
监理工程师：
日 ：

材料检查验收记录
序

材料名称
规格
型
数量
消费厂家及日
检查结果
验收时间

监理代表：

年 月 日
表M9
工序报验申请表
工程名称： 编：
致： 〔监理〕
我已完成了 工作现报上该工程报验申请表请予以审查和验收。

附件：

承包〔章〕
工程经理
日

审核：

工程监理机构：
监理工程师：
日 ：

基坑、基槽检查记录
工程名称

验 收 日

基 壁 土 层 分 布 情 况 及 走 向〔附示意图〕

槽 底 土 质 情 况〔说明槽底土质类别有无扰动情况〕

基坑
实际
尺寸
序
长〔m〕
宽〔m〕
深〔m〕
坡度〔％〕
槽底标高〔m〕

检查验收情况：
监理现场代表：

年 月 日
工程砌砖〔石〕检查记录
工程名称

分项工程名称

工程编

部 位
标 高
通 缝
接 搓
砂浆饱满度
预埋〔留〕件
轴线位移
垂 直 度
平整度

监理现场代表：

年 月 日

建筑物〔构筑物〕定位测量记录
工程名称

工程编

测 量 依 据

测量日

使用仪器
水准点标高〔m〕
地坪标高〔m〕
程度仪
经纬仪
相对标高
绝对标高
室内标高
室外标高

定位〔放线〕示意图：

监理现场代表：

年 月 日

隐 蔽 工 程 检 查 记 录

工程编：
工程名称

隐蔽工程

工程地点

工程数量

隐蔽工程内容:

检查：

监理代表：

年 月 日

回填土夯施行工记录
工程名称

工程编

序
项 目
分 层 检 查 情 况

层数
第 层
第 层
第 层
第 层
1
施工地段及面积

2
基底土质

3
夯实机具类型

4
回填土施工情况

5
预夯实土的厚度

6
夯实后标高

7
含水率
〔〕
天 然

最 佳

8
夯 击
遍 数
规 定

实 际

9
最后下沉量〔mm〕

说明：

监理现场代表：
年 月 日
