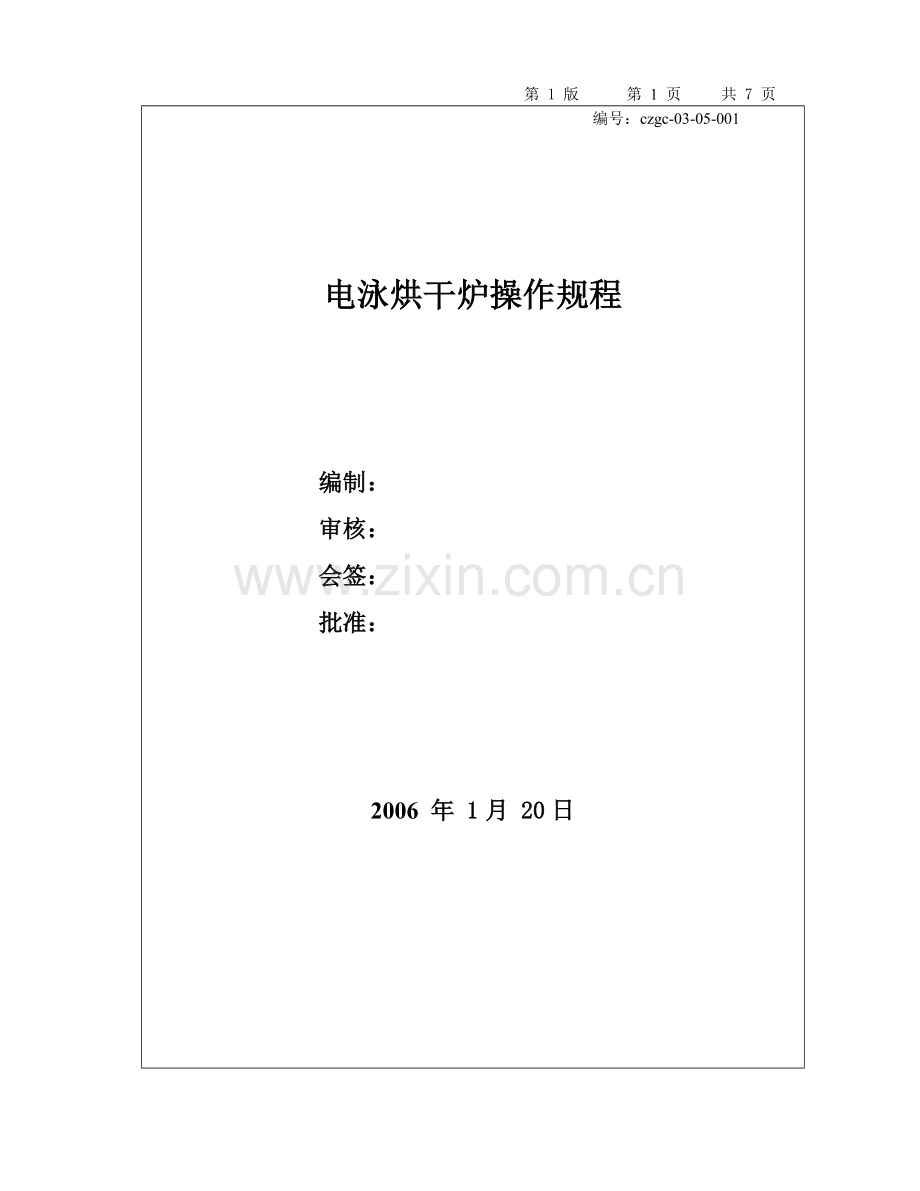

电泳烘干炉操作规程-例子.doc

第 1 版 第 1 页 共 7 页
编号：czgc-03-05-001

电泳烘干炉操作规程

编制：
审核：
会签：
批准：

2006 年 1月 20日

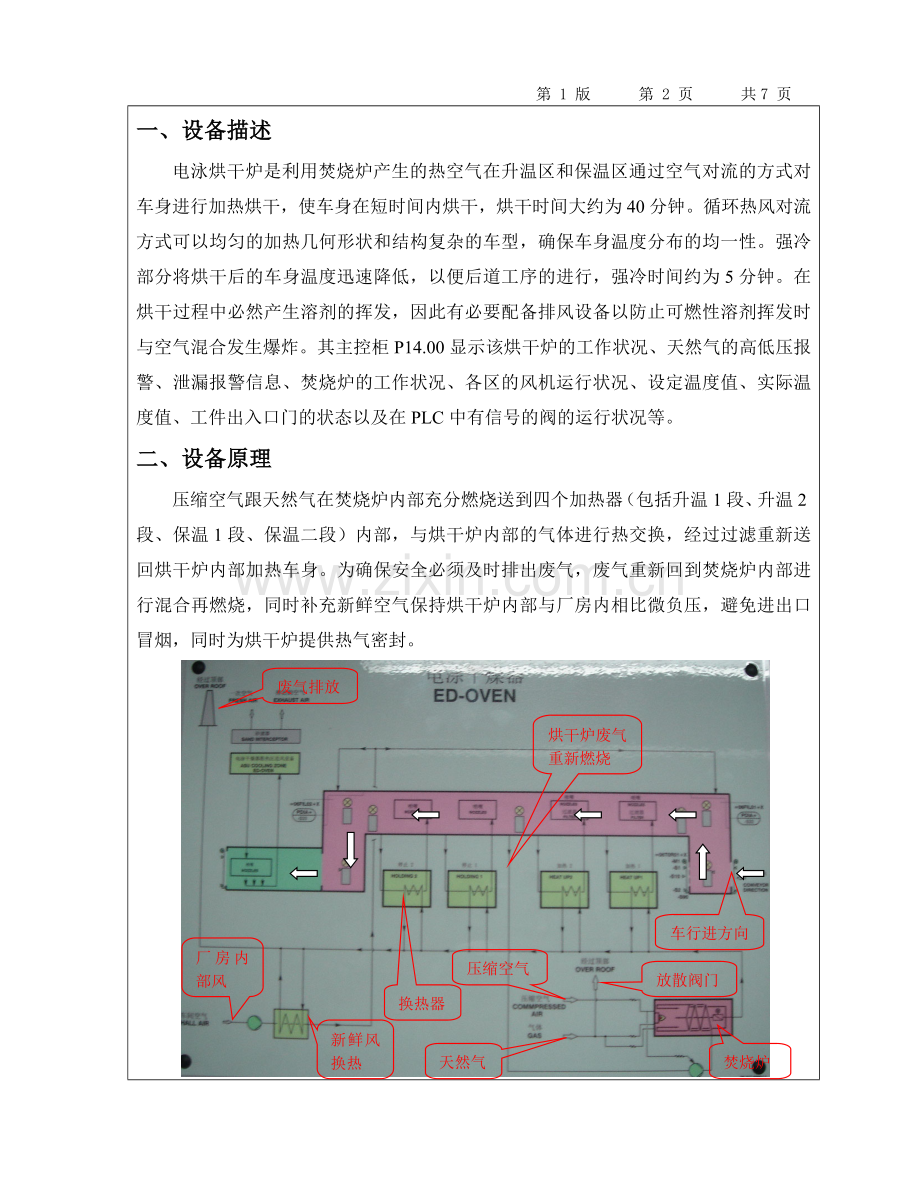

第 1 版 第 2 页 共7 页
一、设备描述
电泳烘干炉是利用焚烧炉产生的热空气在升温区和保温区通过空气对流的方式对车身进行加热烘干，使车身在短时间内烘干，烘干时间大约为40分钟。循环热风对流方式可以均匀的加热几何形状和结构复杂的车型，确保车身温度分布的均一性。强冷部分将烘干后的车身温度迅速降低，以便后道工序的进行，强冷时间约为5分钟。在烘干过程中必然产生溶剂的挥发，因此有必要配备排风设备以防止可燃性溶剂挥发时与空气混合发生爆炸。其主控柜P14.00显示该烘干炉的工作状况、天然气的高低压报警、泄漏报警信息、焚烧炉的工作状况、各区的风机运行状况、设定温度值、实际温度值、工件出入口门的状态以及在PLC中有信号的阀的运行状况等。
二、设备原理
压缩空气跟天然气在焚烧炉内部充分燃烧送到四个加热器（包括升温1段、升温2段、保温1段、保温二段）内部，与烘干炉内部的气体进行热交换，经过过滤重新送回烘干炉内部加热车身。为确保安全必须及时排出废气，废气重新回到焚烧炉内部进行混合再燃烧，同时补充新鲜空气保持烘干炉内部与厂房内相比微负压，避免进出口冒烟，同时为烘干炉提供热气密封。
压缩空气
天然气
放散阀门
焚烧炉
厂房内部风
换热器
烘干炉废气重新燃烧
废气排放
新鲜风换热
车行进方向

隔膜检漏阀门
减压阀门
手动放散阀门
管路压力表，正常在70mbar左右
压力上限阀门
压力下限阀门
管路主阀门以及天然气过滤器
此处还有一个天然气进口压力检测主阀门，正常应在0.3bar以上
压缩空气经过除油除尘
点火控制器
温度传感器
主管路控制阀门
点火变压器，经过其处理的信号送给PLC

点火器
火焰检测器
点火阀门
天然气互锁阀及比例调节阀门

三、焚烧炉简要流程图
阀门检漏仪

天然气主阀门
过滤器
减压阀门
检漏仪
自动/手动放散阀门
安全互锁阀门
上下限压力设定阀门
隔膜检漏器
点火变压器以及点火阀门动作
燃烧通道阀门开启
天然气与压缩空气充分混合燃烧送到各换热室

四、操作步骤
a、 开机前准备
1、检查设备外观有无异常，如有异常，立即通知维修人员。
2、确认烘干炉区域以及烘干炉内部无检修和保洁人员。
3、检查天然气设备各阀门状态是否异常，保证各节点没有泄漏现象。
4、检查天然气压力以及空调送风正常；
5、检查系统各压力表是否在正常压力范围内，超过正常压力不允许开启设备，马上通知维修人员。
6、检查新鲜风换热处过滤器压差是否已经超过最大限度，如是立刻予以更换。
7、确认设备无电气安全警告牌。若有不许擅自取下，必须待维修人员确认后方可开动设备。
8、检查主控制柜A2000功率表显示电压、电流、频率等正常，若不正常不允许开启设备并立即通知维修人员。
9、检查与P14.00控制柜互锁的P30.00 、P40.00以及 P60.00是否正在开启，若是不允许开启设备，必须等待其完全开启后方可开启。
烘干炉主控柜控制按钮
手动
自动
一般故障
现场控制
空载运行开动
加热开动
休息期间开动
急停开关
焚烧炉启动
远程/现场控制钥匙开关

b、 启动
1、自动启动
1）在中控室系统中设定电泳烘干炉每天早上待P60.00空调系统启动后自动启动，程序将自动执行启动加热以及保温过程。
2）中午休息时间启动保温运行程序，同样在程序中设定。
2、手动启动
1）．将控制电源主开关旋转至“ON”位置，指示灯亮。
2）．保证各加热器分控制柜的钥匙开关位于自动模式，指示灯指示灯亮。
3）．将主控制柜面板上的远程开关用钥匙旋转至“现场”模式，保证从现场启动而不是中控室。
4）．在主控制柜面板上用钥匙开关旋转至“自动运行”状态，按下“烘干炉开动”按钮，加热器开始启动，指示灯开始闪烁知道完全启动完毕，指示灯常亮表明开始正常工作。
5）．启动运行10分钟后关闭放塞阀门，开启送风阀门，最后按下“加热启动”按钮，指示灯变亮；
6）．中午时间不生产，可以按下“休息期间开启”按钮，指示灯变亮；
7）．控制电泳烘干炉温度在180℃以上，并及时测量温度，频度2次/月。
c、 关闭设备
1．关闭天然气送气主阀门。
2．按下热交换器的停止按钮，指示灯灭。
3．热交换器关闭10分钟后逐台停止风机。
4．关闭控制电源，然后关闭主电源，指示灯灭。
5．打开天然气放塞阀门。
d、 异常处理
1． 当发生故障时，在确认故障现象的时候可以按“故障复位”键进行恢复，在没有确认故障现象的时候不允许盲目的进行故障复位。要马上通知维修人员进行处理。
2．现场如果发现重大故障，有可能造成爆炸或者危害人身、设备安全方面要紧急停止设备运行，停止烘干炉运行，在保证安全的情况下设法尽快将烘干炉内部的车辆排出后停止传输链的运行。
五、设备点检
序号
点检内容
点检标准
点检频次
1
天然气进口压力
0.3bar以上
4次/天
2
天然气有无泄漏
无异味
4次/天
3
天然气主管路压力
70mbar左右
4次/天
4
压缩空气进口压力
6bar以上
4次/天
5
压缩空气流量

4次/天
6
传输链是否正常运行
正常运行
4次/天
7
自动润滑系统是否正常
正常运行
4次/天
8
控制面板有无故障指示
无故障
4次/天
9
新鲜风换热过滤装置压差
不超过500mbar
1次/天
10
焚烧炉温度传感器
不超过700
4次/天
六、备件清单
备件名称
备件型号
备件提供厂家
数量
价格

七、 注意事项
1．设备运行期间操作者不得离开现场，以防突发事件造成大的损失。
2．风机运行过程中若有严重异响，立刻关闭天然气，然后关闭此风机，并立即通知维修人员。
3．若发现仪表温度超过报警温度，立即减少天然气量，若温度仍不下降，关闭天然气，并通知维修人员。
4．若风机停转，立即关闭天然气。
5．需要定期清洁过滤网。
6．关机后，确定炉温确实下降，风机确实停转后人方可离开。
