AUTOCAC之阵列命令ARRAY教学案
教学目标：
1、 了解阵列命令的作用，区别矩形阵列与环形阵列
2、 掌握阵列命令的操作过程，能使用其熟练绘制图形
3、 培养学生小组的合作意识，有条理有步骤的完成棘轮的绘制
重点难点：
阵列命令的操作过程，棘轮的绘制
教学过程：
一、 引入新课
棘轮的形状有什么特征？
对于有相同的结构的零件，如何在AUTOCAD中进行处理？
二、新课内容

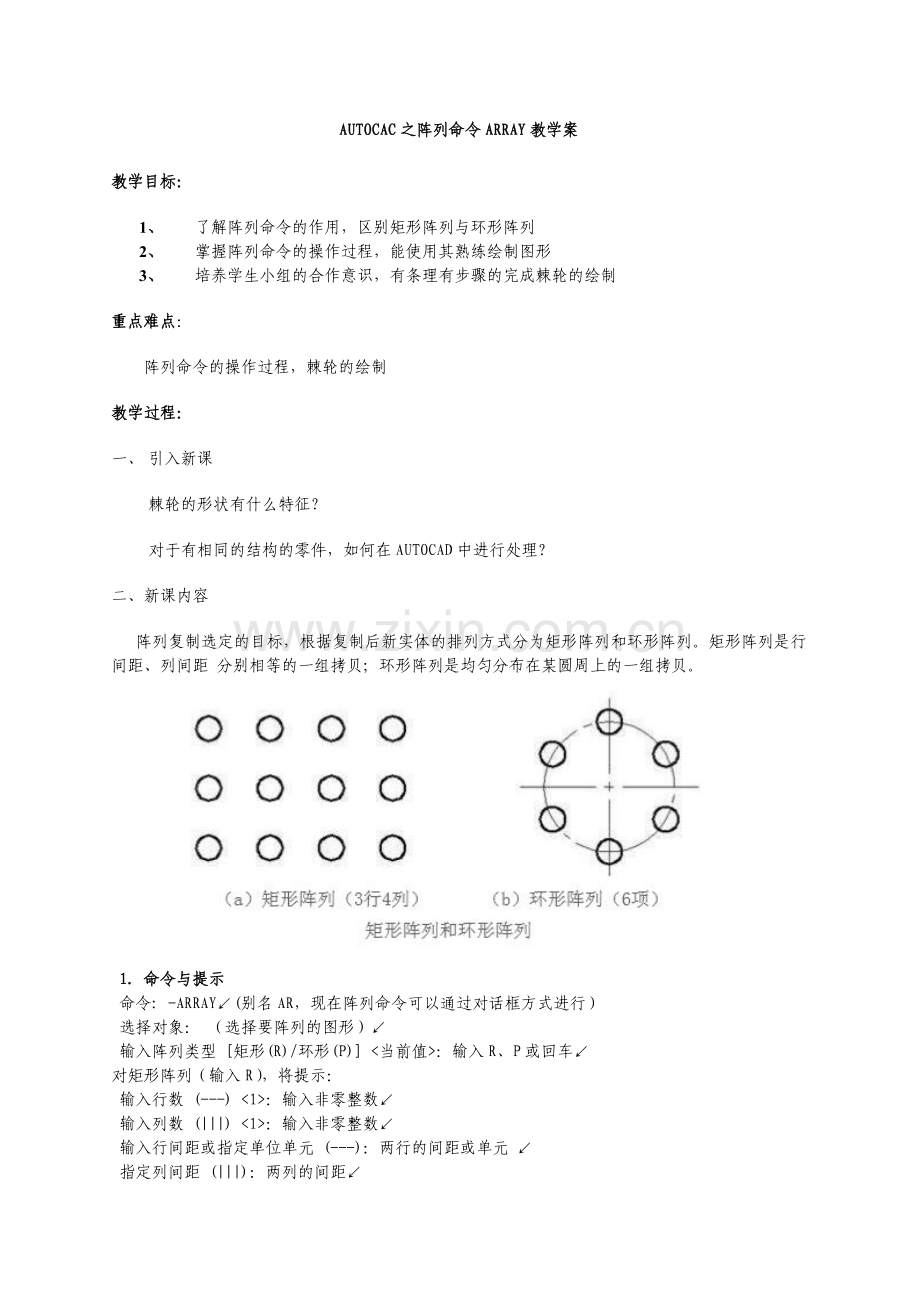

     阵列复制选定的目标，根据复制后新实体的排列方式分为矩形阵列和环形阵列。矩形阵列是行间距、列间距 分别相等的一组拷贝；环形阵列是均匀分布在某圆周上的一组拷贝。

  1. 命令与提示
  命令: -ARRAY↙(别名AR，现在阵列命令可以通过对话框方式进行）
  选择对象： （选择要阵列的图形）↙
  输入阵列类型 [矩形(R)/环形(P)] <当前值>：输入R、P或回车↙
对矩形阵列（输入R），将提示：
  输入行数 (---) <1>：输入非零整数↙
  输入列数 (|||) <1>：输入非零整数↙
  输入行间距或指定单位单元 (---)：两行的间距或单元 ↙
  指定列间距 (|||)：两列的间距↙
对环形阵列（输入P），将提示：
   指定阵列中心点：指定点↙
   输入阵列中项目的数目：输入一个正整数或直接回车↙
   指定填充角度 (+=逆时针，-=顺时针) <360>： 逆时针旋转输入正整数，顺时针旋转输入负整数↙
   项目 (+=逆时针，-=顺时针) 间的角度： 逆时针旋转输入一个正整数，顺时针旋转输入一个负整数↙
   是否旋转阵列中的对象？[是(Y)/否(N)] <Y>： 输入Y、N或回车↙
  2. 说明

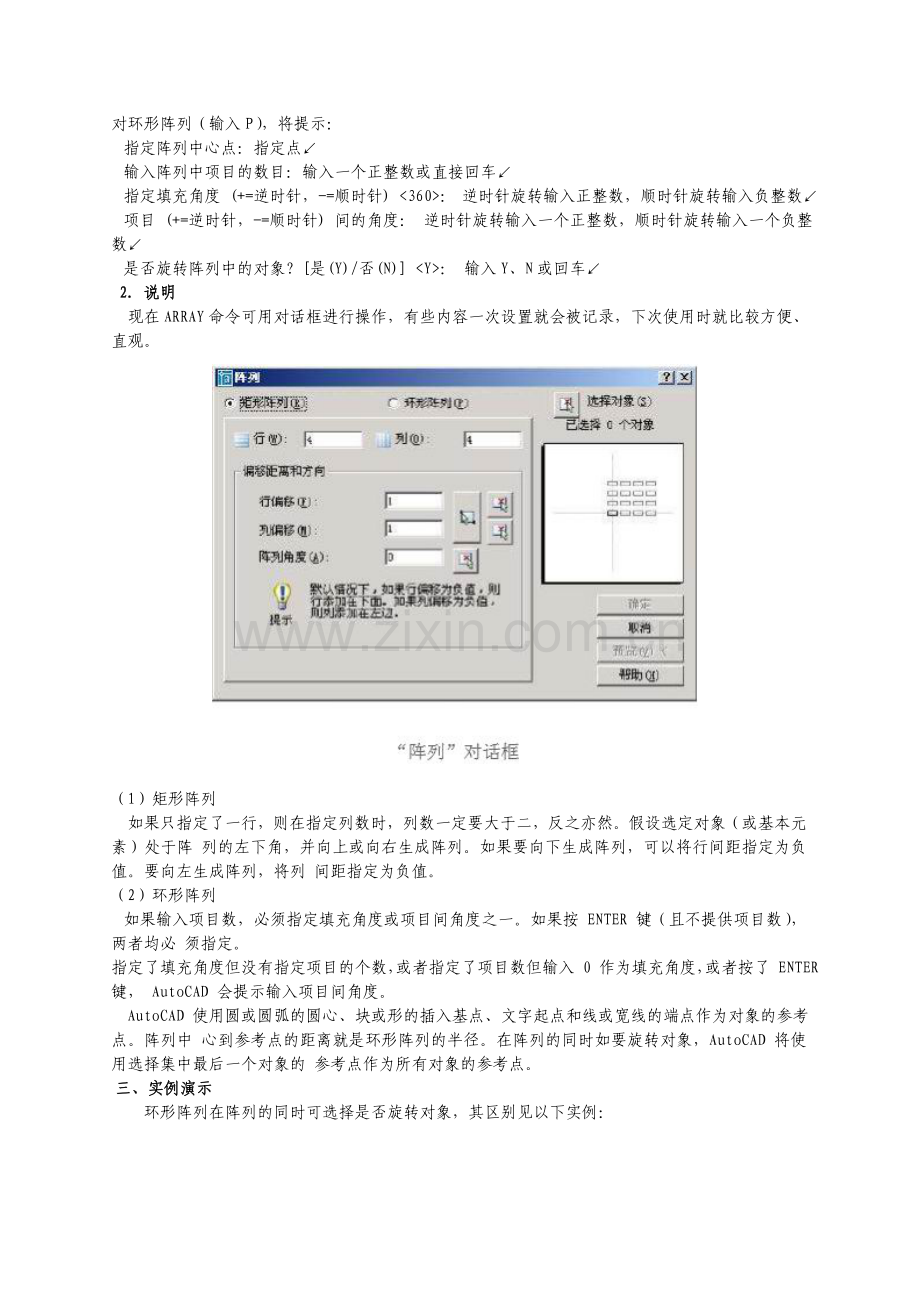

    现在ARRAY命令可用对话框进行操作，有些内容一次设置就会被记录，下次使用时就比较方便、直观。

（1）矩形阵列
    如果只指定了一行，则在指定列数时，列数一定要大于二，反之亦然。假设选定对象（或基本元素）处于阵 列的左下角，并向上或向右生成阵列。如果要向下生成阵列，可以将行间距指定为负值。要向左生成阵列，将列 间距指定为负值。
（2）环形阵列
   如果输入项目数，必须指定填充角度或项目间角度之一。如果按 ENTER 键（且不提供项目数），两者均必 须指定。
指定了填充角度但没有指定项目的个数，或者指定了项目数但输入 0 作为填充角度，或者按了 ENTER 键， AutoCAD 会提示输入项目间角度。
    AutoCAD 使用圆或圆弧的圆心、块或形的插入基点、文字起点和线或宽线的端点作为对象的参考点。阵列中 心到参考点的距离就是环形阵列的半径。在阵列的同时如要旋转对象，AutoCAD 将使用选择集中最后一个对象的 参考点作为所有对象的参考点。
 三、实例演示
    环形阵列在阵列的同时可选择是否旋转对象，其区别见以下实例：

命令: ARRAY↙
选择对象： （用窗口方式选择三角形图案）↙
输入阵列类型 [矩形(R)/环形(P)] <当前值>：P↙
指定阵列中心点：指定圆心点↙ 输入阵列中项目的数目：8↙
指定填充角度 (+=逆时针，-=顺时针) <360>： ↙
图（b）：
是否旋转阵列中的对象？[是(Y)/否(N)] <Y>： ↙
图（c）：
是否旋转阵列中的对象？[是(Y)/否(N)] <Y>： N↙
四、小组合作完成棘轮的绘制
五、小组交流，质量评价
