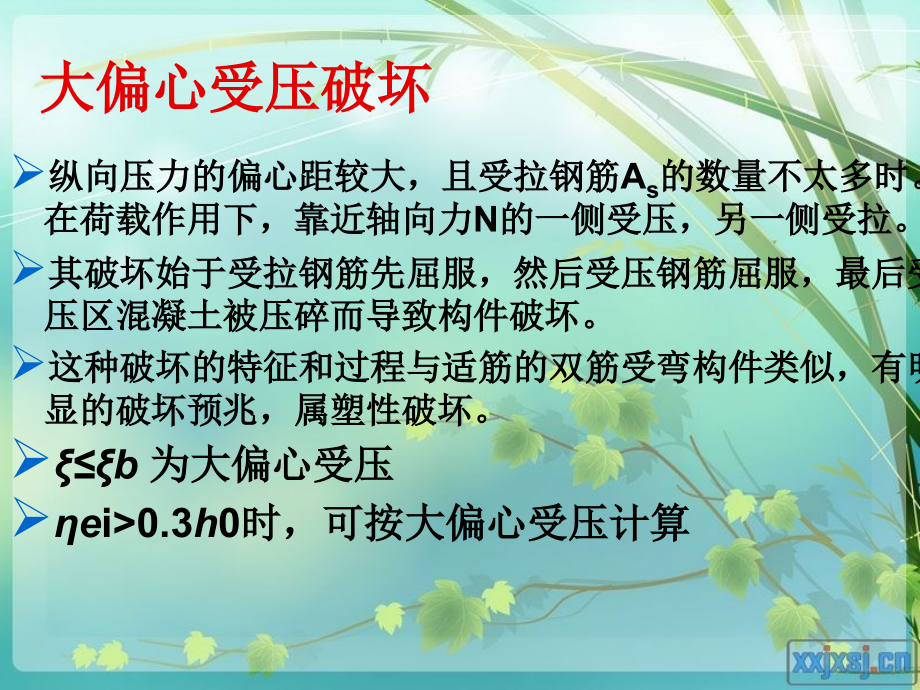

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,1,、概念,偏心受压构件是指轴向力的作用点位于截面形之外的构件。实验表明，偏心受压构件的破坏过程和破坏特征主要与荷载的,偏心距,与,配筋率,有关。,2,、,大偏心受压破坏,小偏心受压破坏,破坏形态,大偏心受压破坏,纵向压力的偏心距较大，且受拉钢筋,A,s,的数量不太多时。在荷载作用下，靠近轴向力,N,的一侧受压，另一侧受拉。,其破坏始于受拉钢筋先屈服，然后受压钢筋屈服，最后受压区混凝土被压碎而导致构件破坏。,这种破坏的特征和过程与适筋的双筋受弯构件类似，有明显的破坏预兆，属塑性破坏。,b,为大偏心受压,e,i0.3,h,0,时，可按大偏心受压计算,小偏心受压破坏,纵向力的偏心距较小或虽偏心距较大，但受拉钢筋数量较多时，构件将会发生小偏心受压破坏。破坏时，靠近纵向力一侧的混凝土先被压碎。,破坏时，靠近纵向力一侧的受压钢筋压应力一般均达到屈服强度，而另一侧的钢筋，不论是受拉还是受压，其应力均达不到屈服强度。,这种破坏的过程与特征与超筋梁类似，破坏时无明显的破坏预兆，属脆性破坏。,b,为小偏心受压。,ei0.3h,0,时，为小偏心受压情况；,3,、受压构件承载力计算公式,（,1,）大偏心受压构件,式中,e,为轴向力,N,至钢筋,A,s,合力中心的距离,：,大偏心受压时受拉钢筋应力,s=,f,y,，根据轴力和对受拉钢筋合力中心取矩的平衡（图,7-10a,）条件有：,适用条件,为了保证截面大偏心受压破坏，破坏时受拉钢筋应力达到其屈服强度，必须满足下列条件：,当,x,=,b,h,0,时，为大小偏心受压的界限情况,（,2,）小偏心受压构件,距轴力较远一侧纵筋（,A,s,）中应力,s,f,y,这时截面上力的平衡条件为,式中,s,在理论上可按应变的平截面假定确定,s,，再由,s=,s,E,s,确定，但计算过于复杂。由于,s,与,有关，根据实测结果可近似按下式计算，即,按上式算得的钢筋应力符合下列条件,当,2,1-,b,时，取,s=-f,y,。,受拉破坏,-,大偏心受压情况,轴向力,N,的偏心距较大，且纵筋的配筋率不高时，受荷后部分截面受压，部分受拉。拉区混凝土较早地出现横向裂缝，由于配筋率不高，受拉钢筋（,A,s,）应力增长较快，首先到达屈服。随着裂缝的开展，受压区高度减小，最后受压钢筋（,As,）屈服，压区混凝土压碎。其破坏形态与配有受压钢筋的适筋梁相似,.,因为这种偏心受压构件的破坏是由于受拉钢筋首先到达屈服，而导致的压区混凝土压坏，其承载力主要取决于受拉钢筋，故称为受拉破坏。这种破坏有明显的预兆，横向裂缝显著开展，变形急剧增大，具有塑性破坏的性质。形成这种破坏的条件是：偏心距,e,0,较大，且纵筋配筋率不高，因此，称为大偏心受压情况,。,受压破坏,-,小偏心受压情况,当偏心距,e,0,较大，纵筋的配筋率很高时，虽然同样是部分截面受拉，但拉区裂缝出现后，受拉钢筋应力增长缓慢（因为,很高）。破坏是由于受压区混凝土到达其抗压强度被压碎，破坏时受压钢筋,(,As,),到达屈服，而受拉一侧钢筋应力未达到其屈服强度，破坏形态与超筋梁相似。,偏心距,e,0,较小，受荷后截面大部分受压，中和轴靠近受拉钢筋,(,A,s),。因此，受拉钢筋应力很小，无论配筋率的大小，破坏总是由于受压钢筋,(,As,),屈服，压区混凝土到达抗压强度被压碎。临近破坏时，受拉区混凝土可能出现细微的横向裂缝。,偏心距很小,(,e,00.15,h,0),，受荷后全截面受压。破坏是由于近轴力一侧的受压钢筋,As,屈服，混凝土被压碎。距轴力较远一侧的受压钢筋,As,未达到屈服。当,e,0,趋近于零时，可能,As,及,As,均达到屈服，整个截面混凝土受压破坏，其破坏形态相当于轴心受压构件,.,上述三种情形的共同特点是，构件的破坏是由于受压区混凝土到达其抗压强度，距轴力较远一侧的钢筋，无论受拉或受压，一般均未到达屈服，其承载力主要取于压区混凝土及受压钢筋，故称为受压破坏。这种破坏缺乏明显的预兆，具有脆性破坏的性质。形成这种破坏的条件是：偏心距小，或偏心距较大但配筋率过高。在截面配筋计算时，一般应避免出现偏心距大而配筋率高的情况。上述情况通称为小偏心受压情况。,谢谢观看,
