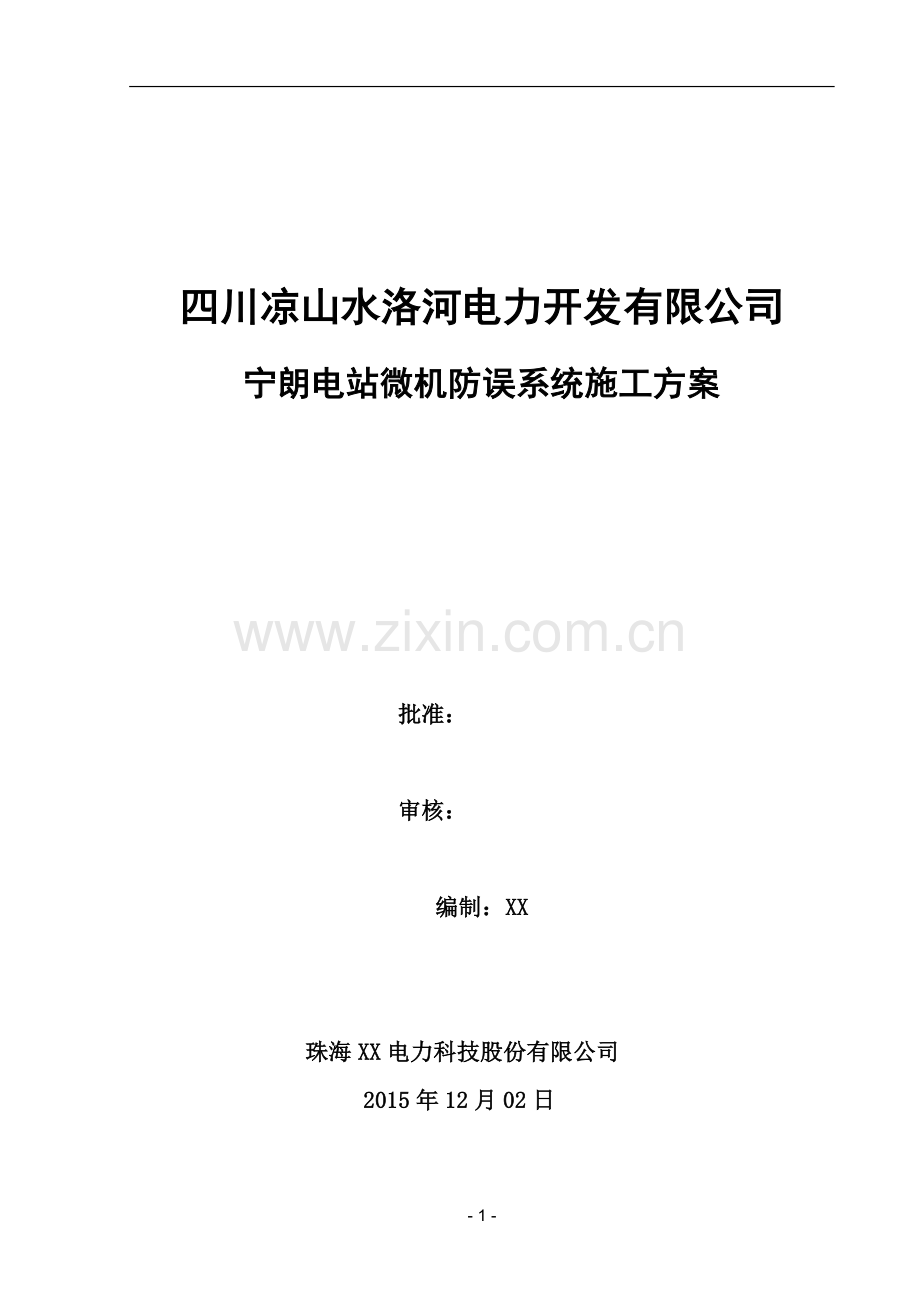

四川凉山水洛河电力开发有限公司
宁朗电站微机防误系统施工方案

批准：

审核：

编制：XX

珠海XX电力科技股份有限公司
2015年12月02日

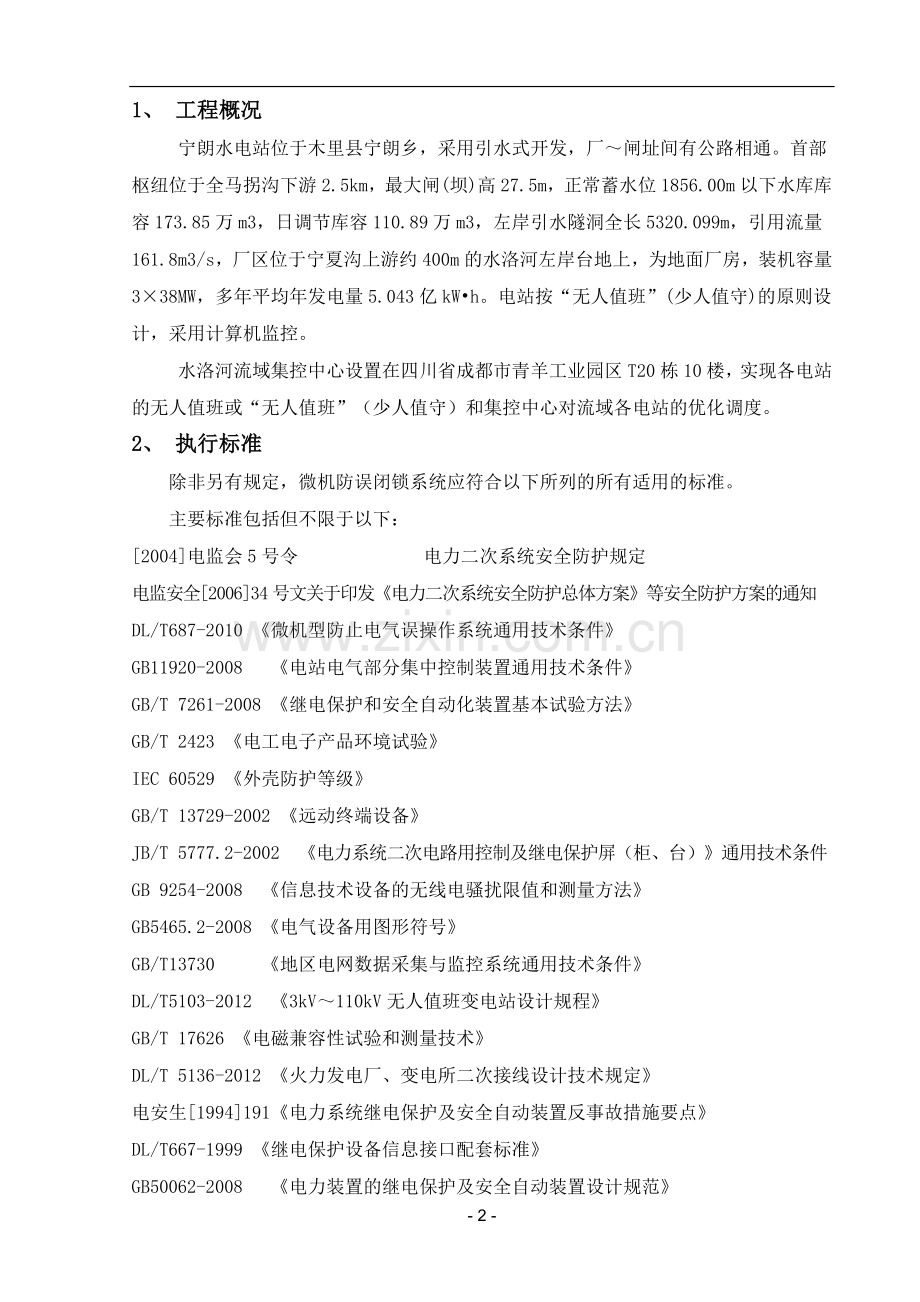

1、 工程概况
宁朗水电站位于木里县宁朗乡，采用引水式开发，厂～闸址间有公路相通。首部枢纽位于全马拐沟下游2.5km，最大闸(坝)高27.5m，正常蓄水位1856.00m以下水库库容173.85万m3，日调节库容110.89万m3，左岸引水隧洞全长5320.099m，引用流量161.8m3/s，厂区位于宁夏沟上游约400m的水洛河左岸台地上，为地面厂房，装机容量3×38MW，多年平均年发电量5.043亿kW•h。电站按“无人值班”(少人值守)的原则设计，采用计算机监控。
水洛河流域集控中心设置在四川省成都市青羊工业园区T20栋10楼，实现各电站的无人值班或“无人值班”（少人值守）和集控中心对流域各电站的优化调度。
2、 执行标准
除非另有规定，微机防误闭锁系统应符合以下所列的所有适用的标准。
主要标准包括但不限于以下：
[2004]电监会5号令 电力二次系统安全防护规定
电监安全[2006]34号文关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知
DL/T687-2010 《微机型防止电气误操作系统通用技术条件》
GB11920-2008 《电站电气部分集中控制装置通用技术条件》
GB/T 7261-2008 《继电保护和安全自动化装置基本试验方法》
GB/T 2423 《电工电子产品环境试验》
IEC 60529 《外壳防护等级》
GB/T 13729-2002 《远动终端设备》
JB/T 5777.2-2002 《电力系统二次电路用控制及继电保护屏（柜、台）》通用技术条件
GB 9254-2008 《信息技术设备的无线电骚扰限值和测量方法》
GB5465.2-2008 《电气设备用图形符号》
GB/T13730 《地区电网数据采集与监控系统通用技术条件》
DL/T5103-2012 《3kV～110kV无人值班变电站设计规程》
GB/T 17626 《电磁兼容性试验和测量技术》
DL/T 5136-2012 《火力发电厂、变电所二次接线设计技术规定》
电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》
DL/T667-1999 《继电保护设备信息接口配套标准》
GB50062-2008 《电力装置的继电保护及安全自动装置设计规范》
GB9813-2000 《微机数字电子计算机通用技术条件》
《电业安全工作规程》、《华东电网防止电气误操作安全管理规定》
国家电力公司《防止电力生产重大事故的二十五项重点要求》
国家电网公司防止电气误操作安全管理规定[2006]904号
执行部颁的反措要点及其它性能符合企标Q/UT01－2004的规程规范。
3、 集控防误系统总体方案
3.1集控防误系统结构
宁朗水电站微机防误操作系统采用无线式操作模式，分为以下模块：五防主机、PDA充电座、网络控制器、无线路由器、电脑钥匙、现场锁具等。

五防主机
监控系统
PDA充电座
串口线 串口线/网线

红外 无线
网络控制器
电脑钥匙
串口线/网线

无线

协调器
机械锁
红外/无线

电编码锁

红外/无线 无线

路由器
路由器
无线地线桩
红外/无线 无线

3.2闭锁范围
3.2.1 五防主机和网络控制器暂定放置在中控室操作员平台上，具体位置需甲方指定。
3.2.2 五防主机通过和监控通讯的方式采取现场状态信号，需甲方联系监控厂家配置相应的点表。
3.2.3 锁具附件安装。
1、220kV出线GIS设备采用电编码锁和机械锁方式闭锁。在GIS室相应的汇控柜面板上开孔安装电编码锁共27个，需接线。在就地操作机构处直接挂机械锁，共22个
2、10kV断路器采用电编码锁方式闭锁，在现场开关柜面板上开孔安装电编码锁共5个，需接线。10kV断路器本体分合按钮采用磁盒罩住，共需10个磁盒（带磁性）。10kV刀闸、地刀、PT等采用机械锁方式闭锁，共9个，需更换现场操作把手的顶钮（7个）之后直接挂锁即可。10kV无线地线桩需焊接在开关柜后面的接地扁铁上，每段母线焊接一个，共2个无线地线桩。
3、主变中性点采用直接挂锁安装。主变高低压侧无线地线桩需焊接在相应的接地扁铁上。共需6个机械锁，4个无线地线桩。
4、机组中性点接地刀闸需更换锁销之后直接挂锁安装，需焊接无线地线桩在机组中性点接地刀闸柜旁相应的接地扁铁上，并在系统中设置中性点网门。共需2个锁销，2个无线地线桩，7个机械锁。
5、厂用400V配电室中的41B、42B、43B、401B箱式变需在柜门处安装锁扣（粘贴或者开孔安装）之后直接挂锁，箱式变高低压侧无线地线桩需焊接在相应的接地扁铁上，共需16个锁扣，8个无线地线桩，24个机械锁。厂用400V配电室中的301DL、93DL操作箱需开孔安装电编码锁共2个，需接线。
6、室外的35kV进线301DL断路器需在控制箱上安装锁扣（粘贴或者开孔安装）之后直接挂锁，35kV进线刀闸、地刀采用直接挂锁安装。93DL断路器操作箱上安装锁扣（粘贴或者开孔安装）之后直接挂锁。共需2个锁扣，4个机械锁。
7、励磁变及直流室中的1LB、2LB、3LB箱式变需在柜门处安装锁扣（粘贴或者开孔安装）之后直接挂锁，箱式变高低压侧无线地线桩需焊接在相应的接地扁铁上，共需12个锁扣，6个无线地线桩，18个机械锁。机组PT需更换现场操作把手的顶钮（6个）之后直接挂锁即可，共需6个机械锁。
3.2.4 无线路由器安装。无线网路覆盖范围包括中控室、GIS开关室、10kV开关室、主变室、厂用400V配电室、电气夹层、励磁变直流室及35kV室外进线区域等。
设备包括：
网络控制器
无线协调器
无线路由器
4口交换机
1个
1个
7个
1

装置位置
装置
位置
网络控制器
中控室五防主机旁
无线协调器
中控室五防主机旁
无线路由器1
电气夹层2号机组调速器油压装置及漏油装置控制柜上方桥架处
无线路由器2
10kV开关室10kV I段母线PT柜和2号发电机出口开关柜之间的电缆竖井附近，高2m—2.5m
无线路由器3
厂用400V配电室的35kV外来变401B高压侧开关301DL操作箱附近墙壁上，高2m—2.5m
无线路由器4
GIS开关室的220kV宁洛一线出线间隔汇控柜后侧墙壁上，高2m—2.5m
无线路由器5
励磁变及直流室912PT柜与2LB箱式变之间的电缆桥架上
无线路由器6
主变区域的2号主变室检修动力箱16P附近墙壁上，高2m—2.5m
无线路由器7
GIS开关室室下一层电缆层（及3层）桥架处，看GIS开关室信号强度需求再定是否安装

电源取向
装置
位置
网络控制器
中控室五防主机旁
无线协调器
中控室五防主机旁
无线路由器1
在电气夹层2号机组调速器油压装置及漏油装置控制柜里增加五防空开
无线路由器2
电气夹层2号机组调速器油压装置及漏油装置控制柜里的五防空开处
无线路由器3
电气夹层2号机组调速器油压装置及漏油装置控制柜里的五防空开处
无线路由器4
从GIS开关室的220kV宁洛一线出线间隔汇控柜后侧墙壁上的电源插座并联出一路电源
无线路由器5
电气夹层2号机组调速器油压装置及漏油装置控制柜里的五防空开处
无线路由器6
在主变区域的2号主变室检修动力箱16P里增加五防空开
无线路由器7
就近取220V交流电源

3.2.5 补发货情况。还需我公司补发部分锁具及附件，因宁朗水电站地理位置偏远、交通不方便及货物数量较少，看能不能发货到甲方西昌营地，由倒班班车带进电站。
4、项目施工方案
项目施工工期计划为13天，本工程计划在2015年12月3日开工，与2015年12月15日完工。主要分一下几个阶段进行：
4.1 2号机组停机设备的五防锁具安装。
A、现场安装条件
由于2号机组处于停机状态，所以优先安装2号机组相关设备五防锁具。
B、安装方式
10kV断路器采取开孔安装电编码锁，其余设备采取挂锁直接安装。
C、施工时间安排
施工时间：2015年12月3日到2015年12月4日。
4.2 1号机组和3号机组设备的五防锁具安装
A、现场安装条件
10kV开关需停电安装，其余设备可采取挂锁直接安装。
B、安装方式
安装闭锁附件，例如锁扣等，可采取粘贴方式安装。
C、施工时间安排
施工时间：2015年12月4日到2015年12月5日。
4.3 厂用400V箱式变柜门锁具安装
A、现场安装条件
可采取粘贴方式安装锁扣，不需要停电。
B、安装方式
安装闭锁附件，例如锁扣等，可采取粘贴方式安装。
C、施工时间安排
施工时间：2015年12月5日到2015年12月5日。
4.4 无线地线桩焊接
A、现场安装条件
10kV开关室中无线地线桩和机组中性点接地刀闸的无线地线桩焊接不需要停电，而箱式变和主变处无线地线桩需停电焊接。
B、安装方式
采取焊接方式安装。
C、施工时间安排
施工时间：2015年12月6日到2015年12月7日。需停电焊接时另通知。
4.5 GIS开关室设备的五防锁具安装
A、现场安装条件
220kV就地操作机构的五防锁具不需停电安装，而220kV汇控柜安装电编码时需停电安装。
B、安装方式
就地操作机构采取直接挂锁，汇控柜面板操作处需开孔安装。
C、施工时间安排
施工时间：2015年12月8日到2015年12月8日。需停安装时另通知。
4.6 无线路由器安装
A、现场安装条件
需放置电缆到指定位置处，并在相应位置安装无线路由器，不需停电。
B、安装方式
人工铺设放置电缆。
C、施工时间安排
施工时间：2015年12月9日到2015年12月13日。
4.7 微机五防系统的安装和整体调试
A、现场安装条件
五防主机到货之后即可安装。
B、安装方式
在中控室放置五防电脑，并和监控通讯。
C、施工时间安排
施工时间：2015年12月13日到2015年12月15日。
5、施工准备
本公司相关技术人员及现场施工负责人将对施工现场进行勘察，明确现场作业环境，对现场安装中可能出现的问题做必要的准备。在项目施工前，召开施工准备会议，使各相关部门及人员施工的工作内容、进度和具体的实施办法，做好施工前的一切准备工作。并准备一下材料：手电钻、冲击钻、PVG塑料管、焊接工具等
6、质量管理
6.1本工程实现质量管理责任制，加强质量宣传教育，制定质量监督工作程序和管理职能分配，保证专人专职管理到位。
6.2严格按照甲方确认的工程质量和施工验收规范，精心组织好施工，按要求抓好施工质量，原材料质量，严格质量监督，确保工程质量达到优良标准。
6.3认真贯彻执行和坚持施工中的要求，执行工程竣工服务承诺制定，贯彻竣工后主动做好质量回访工作，按合同规定实行工程保修服务。
7、文明施工
7.1遵照华能集团各项安全文明施工的要求，落实必要的安全防护设施及各种防护标识牌等。建立“安全文明施工小组”严格组织施工管理，开展文明施工活动，创标准化施工现场。
7.2认真编制安全文明施工计划，坚持合理的施工程序，制定相关的文明施工保护措施。
7.3开工前对进场作业施工人员进行安全文明生产教育，对施工现场的文明施工、安质量等严格统一。
7.4施工现场设置专用的材料库，每班作业后即使清理现场产生的废弃物，并运到指定的地点。工程结束后，认真清理现场恢复场地原貌。
8、安全措施
8.1遵照《电力安全作业规程》和有关电力安全生产操作规程及两票实施细则、安全管理标准组织施工。
8.2施工前对全体作业人员进行《安规》学习，安全知识教育及带电高空作业施工的技能培训，并认真学习施工“三精”。
8.3进入施工现场，严格按照电力作业安全规程执行。负责人应对施工人员详细说明现场的安全措施、工作内容和安全注意事项。施工人员应服从监护人员、工作负责人的指挥。监护人员对整个工程的安全进行督促和检查，对违反安全规定的行为进行制止，对不听劝告的，限令离开工作现场。
8.4工作负责人在工作前必须办理工作票许可手续，每天开工前办理手续，收工时办理收工手续，同时在每天班前会上必须认真地向每一个施工人员告知现场的安全措施，工作的施工范围及带电部位，告知安全注意事项及施工中的危险点与控制。
8.5进场前对全体施工人员进行安全教育，树立安全第一的观念，强调在执行安全制度下开展工作，强调服从指挥观念。组织进场施工人员进行安全工作的培训学习《电业安全工作规程》、《电力建设安全工作规程》及有关安全生产文件，明确电力安全作业制度在电力运行中的重要作用。
8.6施工人员应穿工作服、工作鞋，戴好安全帽。。
8.7现场的设备，应取得现场监护人员的许可，听从监护人员的指挥，对不听从安全监察部门及施工管理人员的指挥，必须立即停止工作，工作中出现的问题应及时向安全监察部门反映。
8.8工作人员严禁用硬物敲打开关室内任何设备，严禁胡乱走动和触摸与工作无关的设备，严禁触碰屏面设备与把手，并且对有关主要键盘加以保护，实行一对一监护。
8.9现场使用的材料、工具等严禁乱堆乱放，所用材料应用塑料布叠至方形放置。施工中每天所产生的废弃物、垃圾等要及时清理干净，做到工完料净场地清，争创文明工地。在各种设备上钻孔时，应避免损伤到内部的电缆，钻孔时应做好隔离措施。
8.10铺设电缆时，掀、盖电缆盖板应小心轻放，防止电缆跌落，施工人员不得在电缆上行走或搁置重物，以避免电缆损伤。
8.11施工时人员应与带电运行设备保持安全距离。施工过程中不允许进入无关地区，进入主控室，不允许打手机，以免干扰电力设备的正常运行。
8.12作业现场非甲方操作人员或指定人员外，其余人员均不准乱动设备和私自拉电源。
8.13作业现场使用的电气设备要采取接零或接地保护，每台电动机械应单独设立开关，严禁一闸多机。手持电动工具均要在配电箱内装设检验合格的漏电保护器，并且要不定期在使用前检查。
8.14本工程至始至终都有专职安全员监护。
