施工升降机基础施工安全专项施工方案.doc

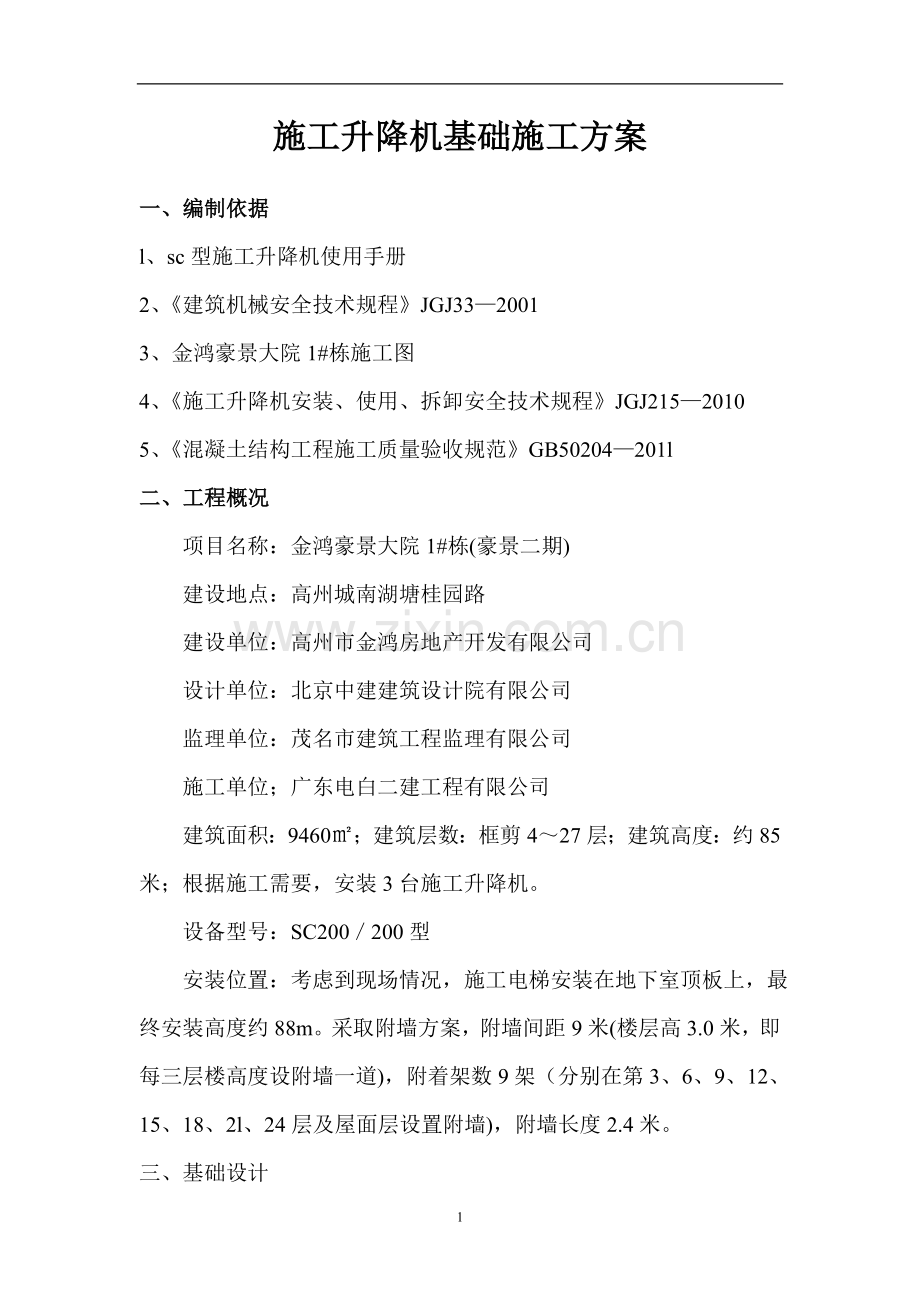

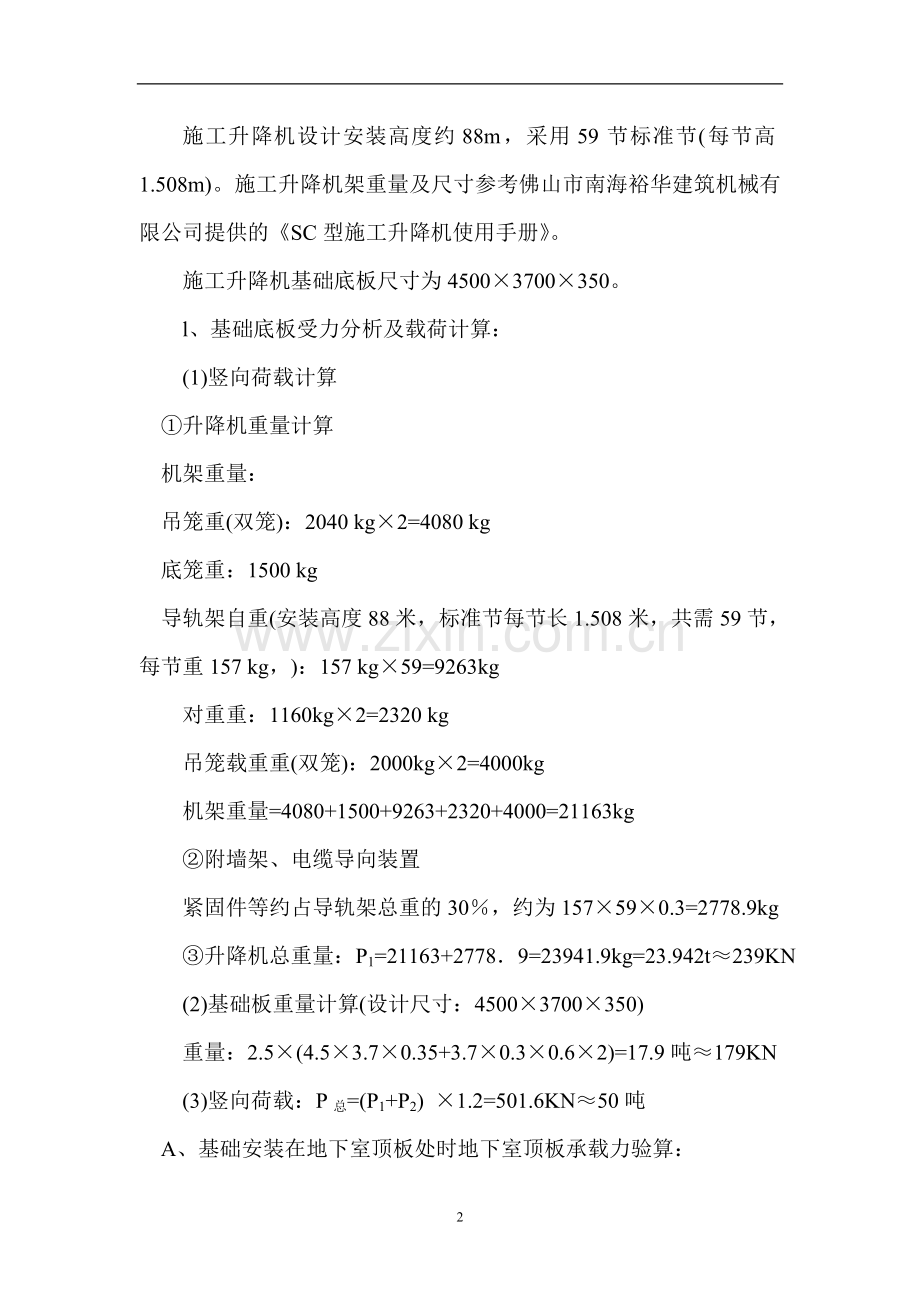

施工升降机基础施工方案一、编制依据l、sc型施工升降机使用手册 2、建筑机械安全技术规程JGJ3320013、金鸿豪景大院1#栋施工图4、施工升降机安装、使用、拆卸安全技术规程JGJ21520105、混凝土结构工程施工质量验收规范GB50204201l二、工程概况项目名称：金鸿豪景大院1#栋(豪景二期)建设地点：高州城南湖塘桂园路建设单位：高州市金鸿房地产开发有限公司设计单位：北京中建建筑设计院有限公司监理单位：茂名市建筑工程监理有限公司施工单位；广东电白二建工程有限公司建筑面积：9460；建筑层数：框剪427层；建筑高度：约85米；根据施工需要，安装3台施工升降机。 设备型号：SC200200型 安装位置：考虑到现场情况，施工电梯安装在地下室顶板上，最终安装高度约88m。采取附墙方案，附墙间距9米(楼层高3.0米，即每三层楼高度设附墙一道)，附着架数9架（分别在第3、6、9、12、15、18、2l、24层及屋面层设置附墙)，附墙长度2.4米。三、基础设计 施工升降机设计安装高度约88m，采用59节标准节(每节高1.508m)。施工升降机架重量及尺寸参考佛山市南海裕华建筑机械有限公司提供的SC型施工升降机使用手册。 施工升降机基础底板尺寸为45003700350。 l、基础底板受力分析及载荷计算： (1)竖向荷载计算 升降机重量计算 机架重量： 吊笼重(双笼)：2040 kg2=4080 kg 底笼重：1500 kg 导轨架自重(安装高度88米，标准节每节长1.508米，共需59节，每节重157 kg，)：157 kg59=9263kg 对重重：1160kg2=2320 kg 吊笼载重重(双笼)：2000kg2=4000kg 机架重量=4080+1500+9263+2320+4000=21163kg 附墙架、电缆导向装置 紧固件等约占导轨架总重的30，约为157590.3=2778.9kg 升降机总重量：P1=21163+27789=23941.9kg=23.942t239KN (2)基础板重量计算(设计尺寸：45003700350) 重量：2.5(4.53.70.35+3.70.30.62)=17.9吨179KN (3)竖向荷载：P总=(P1+P2) 1.2=501.6KN50吨 A、基础安装在地下室顶板处时地下室顶板承载力验算：根据设计图纸及设计院提供的地下室顶板承载力相关数据，地下室项板(板厚200mm，C35砼)为：2.7吨。经设计院复核，地下室顶板能够承载升降机基础底板传来的53吨的最大荷载，同意本方案中的升降机基础设置在地下室顶板上。 计算过程： /=3.7/4.5=0.8 集中力化为均布荷载q=5303.74.5=31.8KNm M=00561q2=0.056131.83.72=24.4KNm 集中力下M=M2=48.8 KNm 根据结构静力计算手册差得： 板取350厚，C30砼，As=810mm2，一级钢 一级钢转为二级钢得As=600 mm2。 配筋取双层双向B10125，详附图 2、混凝土基础底板面上直接安装设备不再回填土方，故不考虑泥土重量。 3、板、支撑墙配筋要求 (1)基础底板 基础底板尺寸：45003700350，板厚350，配筋按国家要求确定如下： 基础板底、板面双层双向通长配筋，B10125，在升降机架底位置附近各500的范围钢筋加密至100，3#机基础落在自然地坪上，其板底、板面配筋按厂家说明书要求为B10250。(2)梁为增强升降机基础底板的整体性和稳定性，沿板边设置暗梁如图，直接伸到原框架梁上 计算过程： 取最不利荷载的板为计算单元，竖向荷载：P总=(P1+P2)1.2=530.0KN，计算单元取4m6m，如图a、b1)板面均布荷载为： q1=53064=20.8KNm2)暗梁作简支梁计算，作用在基础暗梁上的荷载为梯形荷载，最大处q2=20.82=41.6KNm，按均布荷载考虑，作用在暗梁上的荷载均为q2，则有 长向：截面最大弯矩为：M=0125 q：l。=180KNm计算过程： 截面有效高度h0=ha=463.0(mm) 相对界限受压区高度b1/（1+fyEscu)=0.550 相对受压区高度=（fyAsfyAs)h0( lfcb)=0.132 2ah0=0.143因为2ah0，取=2ah0，推导出下面计算面积公式计算As面积。As=1388mm2，配筋为2B20+2B22计算结果：最大承载弯矩Mu=fyAs（h0a）=181.1(kNm)180.00(kNm)，而且原荷载为梯形荷载，而计算荷载是按均布荷载，且q2取最大值，所以，计算弯矩比实际弯矩大。所以满足要求。短向：荷载如图b，截面最大弯矩为：M=80KNm计算过程：截面有效高度ho=ha=363.0（mm）相对界限受压区高度b=1（1+fyEscu)=0.550相对受压区高度=（fyAsfyAs）h0(1fcb)=0.104 2ah0=0.182 因为2ah0，取=2ah0，推导出下面计算面积公式计算As面积。As=941mm2，配筋为3B20 计算结果： 最大承载弯矩Mu=fyAs（h0一a）=93.2(kNm)80.00(kNm)，构件安全。所以，基础中，梁跨度小于等于4000的梁，宜按短向配筋，其他大于4000小于6000的梁宜按长向配筋四、基础底板支顶计算根据现场实际情况，拟地下室顶板安装施工电梯，按上计算施工电梯总重量为501.6KN，为减少人货梯荷载重量对地下室顶板产生的荷重破坏，拟将全部重量利用钢管满堂红架下传至地下室底板承台。满堂红脚手架支撑宽度为6.06.0 m，立杆的纵距b=0.50m，立杆的横距1=0.50m，立杆的；步距h=1.20m。 五、施工升电梯基础施工1、根据各升降机基础轴线定位图放出定位轴线及基础边线，在施工地下室顶板钢筋时就应按方案要求预埋基础钢筋(具体要求详附图。模板安装完毕后绑扎梁及基础底板钢筋并按照使用说明书要求进行升降机基础底架预埋件的预埋；2、底架预埋时应用基础纵横向的中心线进行轴线定位，同时用水准仪进行标高控制(按说明书要求，底架四个螺丝口面平基础板面即可)。定位完成后用焊机在底架四个角各烧焊一条钢筋将其与基础板底及板面钢筋固定，避免其走位；3、底架预埋及基础钢筋绑扎完成并做好隐蔽验收后进行基础砼的浇筑。浇筑前应用塑料薄膜将底架螺丝口包好避免灌进砼浆造成无法拧紧螺丝。砼浇筑时应注意振捣，并保证基础砼完成面的平整度(用水准仪检测基础水平面，要求基础水平度不得超过11000)和完成面平齐底架的四个螺丝口面；4、基础砼要求一次浇灌完毕，浇水养护7天，砼强度达到。70以上才能安装设备；六、基础支顶的安装：(1)按方案要求加工完成角钢方柱支项，同时在升降机基础下对应的负一层定出基础中心线；(2)用基础中心线进行角钢方柱的定位，确保其正对升降机标准节正下方。定位完成后在确定方柱项部与楼板底面紧贴无间隙时，在角钢底部的钢板四个角各打一枚膨胀螺栓入楼板(打入50mm80rnm)，并用焊机将其与钢板烧焊固定。方柱底部固定后，顶部亦用相同方法进行处理。6
