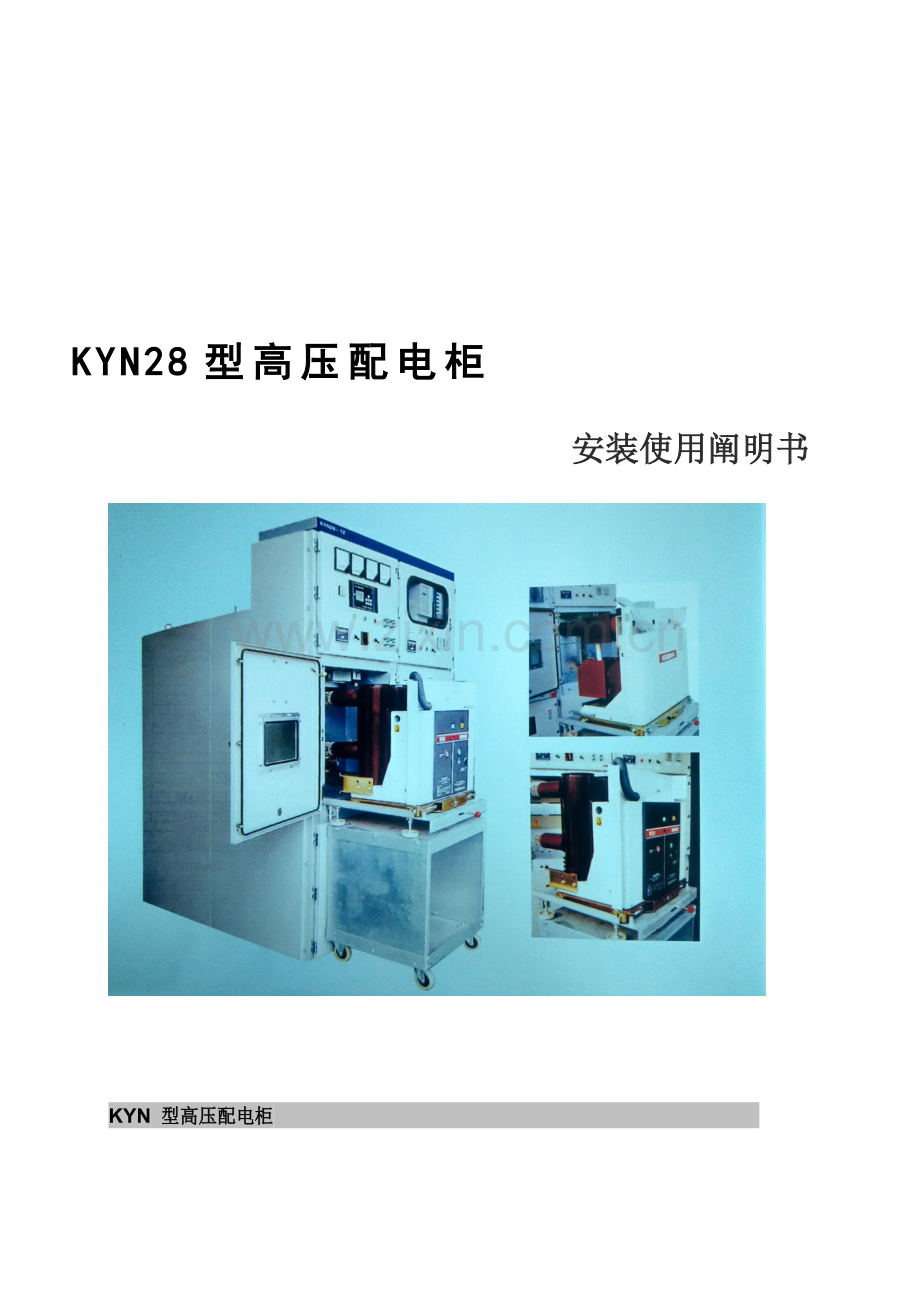

KYN28型高压配电柜
安装使用阐明书

KYN 型高压配电柜

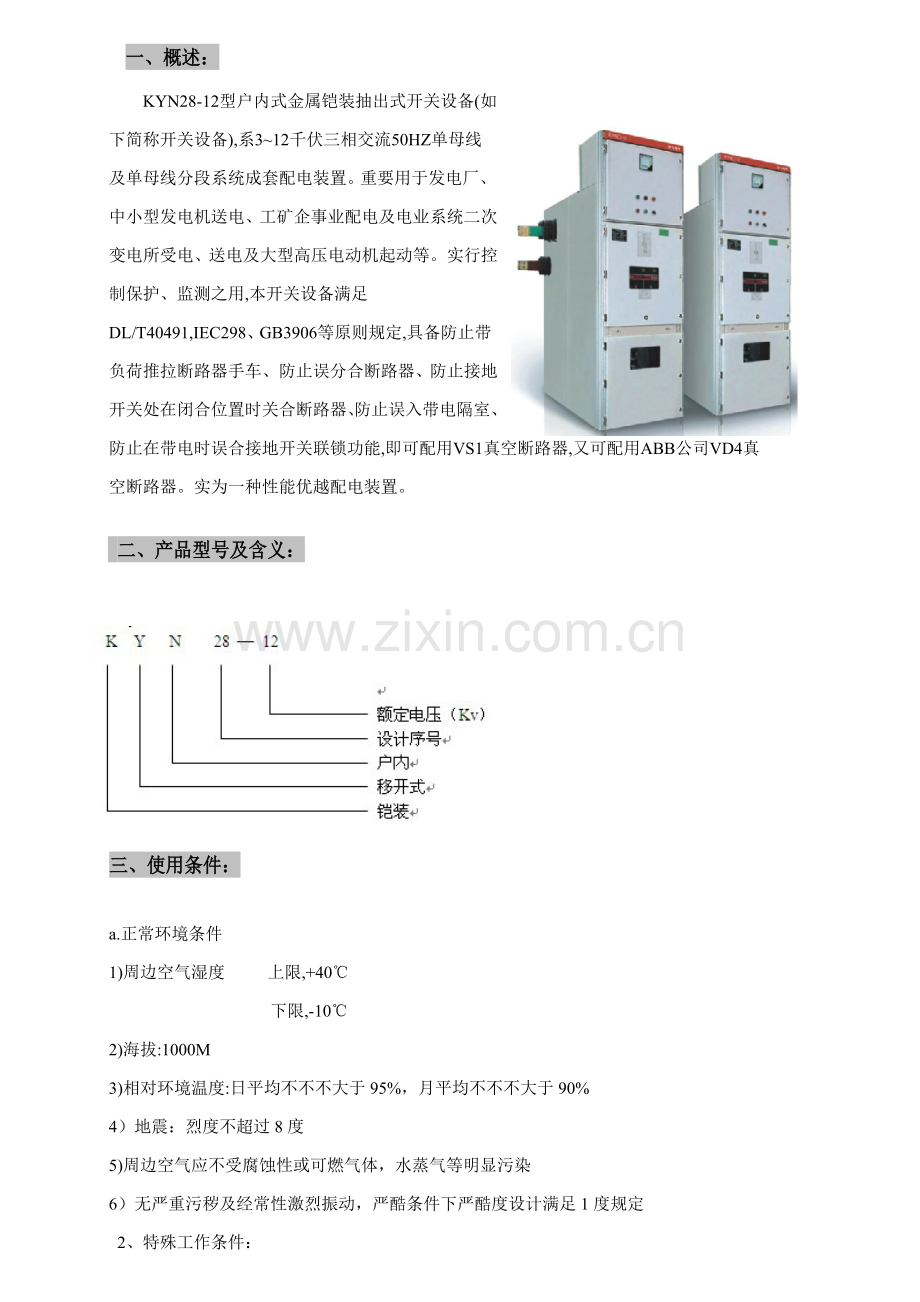

一、概述：
KYN28-12型户内式金属铠装抽出式开关设备(如下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统成套配电装置。重要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统二次变电所受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等原则规定,具备防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关联锁功能,即可配用VS1真空断路器,又可配用ABB公司VD4真空断路器。实为一种性能优越配电装置。

二、产品型号及含义：

三、使用条件：

a.正常环境条件
1)周边空气湿度 上限,+40℃
下限,-10℃
2)海拔:1000M
3)相对环境温度:日平均不不不大于95%，月平均不不不大于90%
4）地震：烈度不超过8度
5)周边空气应不受腐蚀性或可燃气体，水蒸气等明显污染
6）无严重污秽及经常性激烈振动，严酷条件下严酷度设计满足1度规定
2、特殊工作条件：
在超过规定正常环境条件下使用时，由顾客和制造厂协商。

四、电气性能：

1.基本电气参数：

表1

2.柜内重要重要电器元件技术参数：
a.进、出线及联系开关柜：采用ZN63-12/1250-31.5断路器。
  进、出线及隔离断路器：额定电流为1250A
 额定短路开断电流：31.5KA
                        额定动稳定电流:80KA
                        机械寿命:0次
                        额定短路开断电流开断次数：50次
                        合闸时间：≤60ms
                        跳闸时间：≤45ms
                        最大三相分合不同期：≤2ms
b.操作机构：专用弹簧操作机构
  操作电源电压:DC220V
  合闸线圈电压/功率:DC220V/245W
  分闸线圈电压/功率:DC220V/245W
c.电流互感器:   LZZB9J-10 /150b/2 □/5
  计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA
  变比与配备图相一致
d.电压互感器：  JDZXF11-10  0.1//3 0.1//3  0.1/3
e.带电显示装置： DXN12-T
f.氧化锌避雷器：HY5WS1-17参数

五、设备重要特点：

1）开关柜外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够强度，能承受运送、安装和地震及运营短路所引起作用力不致损坏。
2）采用完全金属铠装和彻底分割设计,具备抗内部电弧事故能力,能保证事故状况运营人员安全.
3）所有设备操作均在柜门关闭状态下进行,完善机械五防联锁装置,有效防止电器误操作事故.
4）设备外壳防护级别IP4X，手车室门打开时防护级别IP2X。
5）高压室真空断路器及其操作机构仅需少量维护.
6）更换断路器非常简朴,手车互换性好.
7）二次线敷于尺寸宽余线槽内,接线简朴.
8）电缆室有充分空间,可多根电缆.
9）透过面板,极易观测到电缆室安装状况.
10）迅速接地开关用于接地和回路短接.
11）与新一代微机测控保护装置配合,构成了智能开关设备.给安装.调试.运营.维护带来了极大以便,节约了投资.

六、开关柜构造：

KYN28(Z)型开关柜为金属铠装移开式。柜体采用2mm进口敷锌钢板通过先进多重折边工艺弯制而成，用拉铆螺母.高强度螺栓联接全封闭式组装构造，防护级别符合IP4X。开关柜由接地金属隔板分割成四个功能小室，既：母线室、继电器室、断路器手车室和电缆室。各功能单元设有独立压力释放通道和释放门。
1.断路器室
    断路器室内安装特定导轨，可轻巧地推动或抽出断路器手车。手车室内设计有带自动锁扣和启动帘板，可满足手车与母排侧和电缆侧之间自动隔离规定。手车室设有隔离位置，实验位置及工作位置。
2.手车断路器
手车依照用途可分为断路器手车，PT手车，隔离手车，计量手车等。各类手车高度与深度尺寸统一，相似规格手车可互换，手车在柜内采用丝杠推动机构移动，断路器手车与柜体配合有防误操作机械装置。动触头为梅花触指，表面镀银，动静触头接触良好，主回路接触电阻小温升低。
3.电缆室某些
电缆室内有充裕空间，可安装互感器，接地开关，避雷器。施工人员能从正面或背面进入开关柜安装，电缆室可安装3-6根单芯电缆。电缆室与电缆沟之间配备了开缝可榭不锈钢封板。后封板设有观测视窗，可通过观测视窗观测设备运营状况。
4.母线室某些
相邻柜体母线室之间采用金属隔板和绝缘套管隔离，能有效防止事故蔓延，主母线穿越套管，且通过套管固定，支撑；分母线通过螺栓连接于主母线和静触头盒，开关柜下联系母线普通可以向左或向右联系。
5.微机保护室某些
    微机保护室可安装各类继电器，仪表等二次元件。微机保护室顶部设有小母线室，可敷设15路控制小母线。室面板装有检测一次回路运营带电显示装置，显示屏批示灯亮，则表达母线或馈线侧带电，同步也能作为相序检测。
6.开关柜具备与微机保护装置,调度自动化装置及其通信接口相配套能力.当配电系统发生故障时,保护能运用程序功能实现故障解决,保护和测控信息及整定值可就地设立,也可通过通讯实现远方测控和程序修改.
7.柜内母线和辅助导线
  母线材料选用TMY-80X6铜母线
  辅助回路选用2.5mm多股铜芯导线。
  辅助回路及二次控制回路工频耐压V/1min。
  连接方式：端子排固定；
            端子排数量满足线路规定，预留10%备用。
            端子排与继电器室同位与继电器室，便于接线。
8．安全与维护
  开关柜在设计中采用办法，保证人员和设备安全，并使顾客维护以便。
  ①为了保证开关柜和手车对的操作程序性， KYN28A户内交流金属铠转
移开式开关设备设立有可靠机械，电气连锁机构，完全符合“五防”功
能规定：
              防止误分.合断路器.
              防止带负荷推入或抽出手车
              防止带电合接地开关
              防止接地开关关合时送电
              防止误入带电间隔
   ②KYN28A开关柜充分考虑到运营人员安全，所有操作均在面板关闭
进行设备操作，开关柜体及所有金属隔板接地,柜内设备接地导体,接地
续性好.外壳防护级别为IP4X,可有效防止人体和外界固体接近带电部和触及运动某些，保护了人身安全和设备可靠运营。压力释放通道和压力
放门，可避免高压气体危及人身安全和防止事故扩大。
③维护
如下特性使顾客对设备少维护：
灭弧室为陶瓷外壳，电弧电量低，动静触头磨损度小，弹簧操作机构仅需
少量维护。
