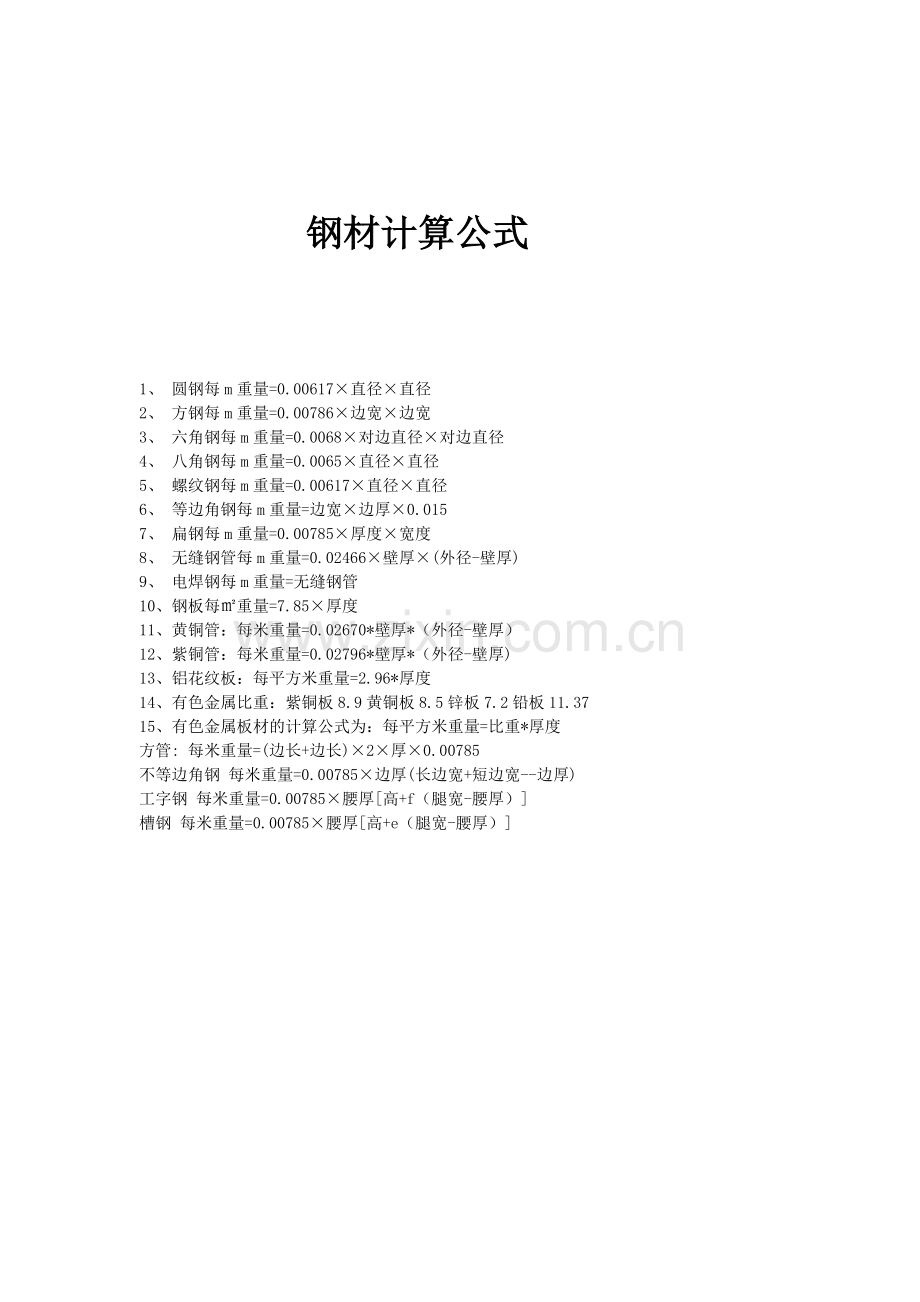

钢材计算公式

1、 圆钢每m重量=0.00617×直径×直径
2、 方钢每m重量=0.00786×边宽×边宽
3、 六角钢每m重量=0.0068×对边直径×对边直径
4、 八角钢每m重量=0.0065×直径×直径
5、 螺纹钢每m重量=0.00617×直径×直径
6、 等边角钢每m重量=边宽×边厚×0.015
7、 扁钢每m重量=0.00785×厚度×宽度
8、 无缝钢管每m重量=0.02466×壁厚×(外径-壁厚)
9、 电焊钢每m重量=无缝钢管
10、钢板每㎡重量=7.85×厚度
11、黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）
12、紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)
13、铝花纹板：每平方米重量=2.96*厚度
14、有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37
15、有色金属板材的计算公式为：每平方米重量=比重*厚度
方管: 每米重量=(边长+边长)×2×厚×0.00785
不等边角钢 每米重量=0.00785×边厚(长边宽+短边宽--边厚)
工字钢 每米重量=0.00785×腰厚[高+f（腿宽-腰厚）]
槽钢 每米重量=0.00785×腰厚[高+e（腿宽-腰厚）]

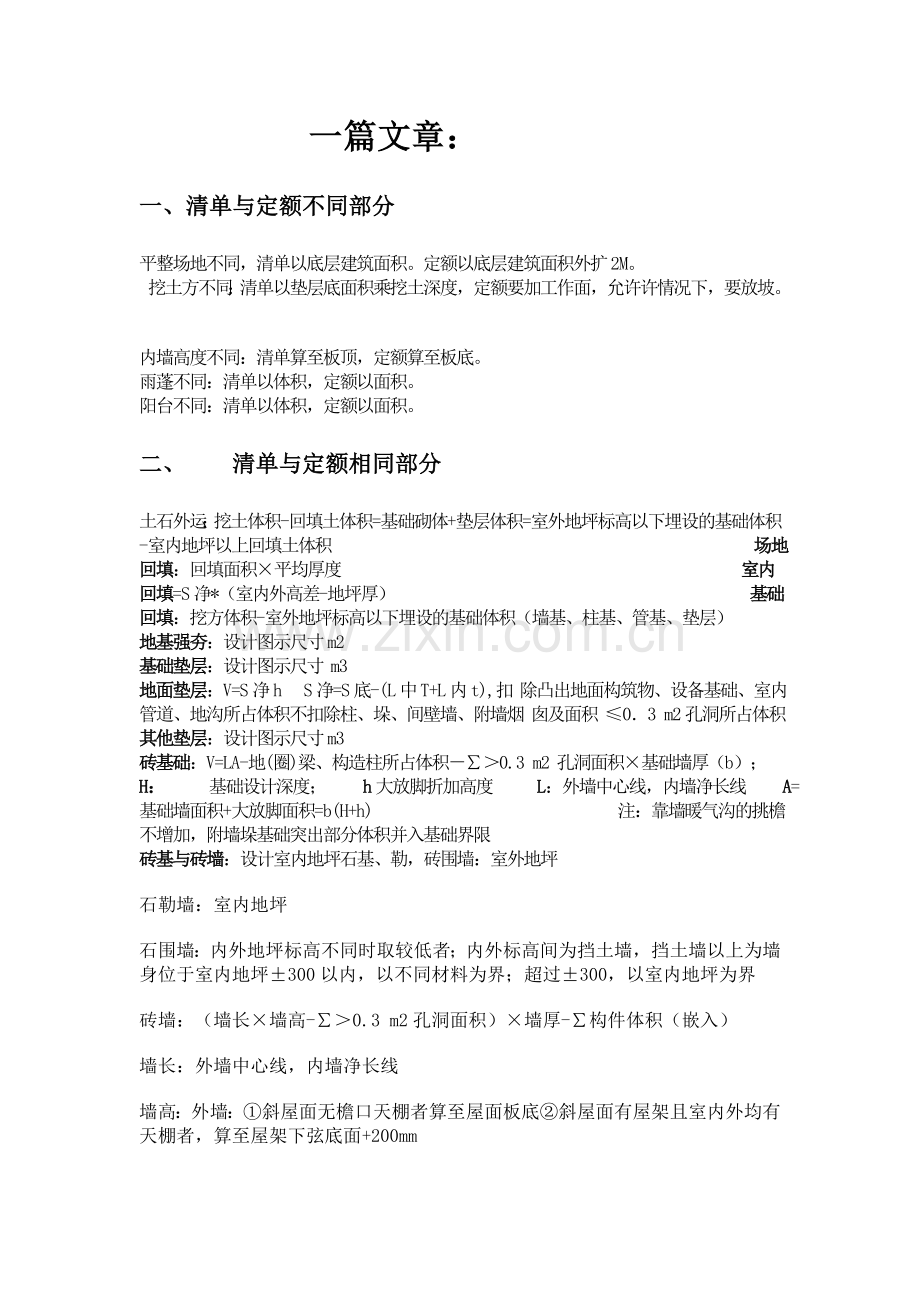

一篇文章：
一、清单与定额不同部分
平整场地不同，清单以底层建筑面积。定额以底层建筑面积外扩2M。 挖土方不同：清单以垫层底面积乘挖土深度，定额要加工作面，允许许情况下，要放坡。
内墙高度不同：清单算至板顶，定额算至板底。 雨蓬不同：清单以体积，定额以面积。 阳台不同：清单以体积，定额以面积。
二、  清单与定额相同部分
土石外运：挖土体积-回填土体积=基础砌体+垫层体积=室外地坪标高以下埋设的基础体积-室内地坪以上回填土体积 场地回填：回填面积×平均厚度 室内回填= S净*（室内外高差-地坪厚） 基础回填：挖方体积-室外地坪标高以下埋设的基础体积（墙基、柱基、管基、垫层） 地基强夯：设计图示尺寸m2 基础垫层：设计图示尺寸 m3 地面垫层：V=S净h S净=S底-(L中T+L内t),扣 除凸出地面构筑物、设备基础、室内 管道、地沟所占体积不扣除柱、垛、间壁墙、附墙烟 囱及面积 ≤0．3 m2孔洞所占体积其他垫层：设计图示尺寸m3 砖基础：V=LA-地(圈)梁、构造柱所占体积－∑＞0.3 m2 孔洞面积×基础墙厚（b）； H： 基础设计深度； h大放脚折加高度 L：外墙中心线，内墙净长线 A=基础墙面积+大放脚面积=b(H+h) 注：靠墙暖气沟的挑檐不增加，附墙垛基础突出部分体积并入基础界限 砖基与砖墙：设计室内地坪石基、勒，砖围墙：室外地坪
石勒墙：室内地坪
石围墙：内外地坪标高不同时取较低者；内外标高间为挡土墙，挡土墙以上为墙身位于室内地坪±300以内，以不同材料为界；超过±300，以室内地坪为界
砖墙：（墙长×墙高-∑＞0.3 m2孔洞面积）×墙厚-∑构件体积（嵌入）
墙长：外墙中心线，内墙净长线
墙高：外墙：①斜屋面无檐口天棚者算至屋面板底②斜屋面有屋架且室内外均有天棚者，算至屋架下弦底面+200mm
③斜屋面无天棚者有屋架算到屋 架下弦底面+300mm
④出檐宽度＞600mm,按实砌高度
⑤平屋面算至钢砼板面
内墙：①位于屋架下弦者，算至屋架底
②无屋架者算至天棚底+100mm
③有钢砼楼板隔层者算至板底
④有框架梁时算至梁底
女儿墙：屋面板上表面算至女儿墙压顶下表面
内外山墙：平均高度
扣除：门窗洞口、过人洞、空圈、嵌入墙内的钢砼柱、梁、圈梁 、挑梁、砖平碹、砖过梁及凹进墙内的壁龛、管槽、暖气管、消火栓箱、内墙板头等所占体积
不增加：凸出墙面腰线、挑檐、压顶、窗台线、虎头砖、门窗套体积
并入：凸出墙面的砖垛
砖烟囱、砖水塔：筒壁平均中心线周长×厚度×高度；扣除各种孔洞钢砼圈梁、过梁等体积。以砖砌体扩大部分顶面为界
烟囱道：图示尺寸、实体积
砌块墙：设计图示尺寸m3扣除＞0.3 m2孔洞体积
石基础：同砖基础
砖砌散水：设计图示m2
现浇砼基础：设计图示尺寸m3，不扣除构件内钢筋，预埋铁件体积
现浇混土柱：设计尺寸m3 ，不扣构件内钢筋，预埋铁件
柱高：
有梁板柱：柱基（或楼板）上表面至上一层楼板上表面
无梁板柱：档基（或楼板）上表面至柱帽下表面
框架柱：柱基上表面至柱顶
构造柱：全高（与砖墙嵌接部分的体积并入）V=（B+b）AH+K
依附柱上的牛腿，并入柱身体积，如矩形柱，异形柱，构造柱等
现浇砼梁
梁与柱连接，梁长算至柱侧面
主次梁连接，次梁长算至主梁侧面
伸入墙内的梁头，梁垫体积并入
现浇砼墙：V=Lht-∑0.3m2以上门窗孔洞面积×t
L:外中心线，内净长线；有柱者算至柱侧；h:基础上表面至墙顶
现浇砼板
有梁板：梁、板体积之和
无梁板：板和柱帽体积之和
伸入墙内的板头并入板体积
现浇砼楼梯：s=LA-CX,水平投影面积不扣除C＜500的楼梯井，伸入墙内部分不增加预制砼板、其他构件（水磨石、预制钢砼小型池槽、压顶、扶手、拦板、垫块、隔热板、花格）
设计图示尺寸m3 不扣除构件内钢筋、铁件300 ×300以内孔洞所占体积
混凝土构筑物：
设计图示尺寸m3不扣除构件内钢筋预埋铁件≤ 0.3 m2孔洞所占体积(分部件分别列项)
钢筋工程(后张法):
预留孔道长度L
⒈低合金钢筋
①螺杆锚具:L-0.35m,螺杆另算
②镦头插片+螺杆锚具,L螺杆另算
③镦头插片+帮条锚具,L+0.15m
④帮条锚具 L+0.3m
⑤后张砼自锚 L+0.35m
⑥JM、XM 、QM
L+1m（L≤20m） L+1.8m(L>20m)
⒉钢绞线：同⑹
⒊碳素钢丝⑴锥形锚具：同⑹ ⑵镦粗头：L+0.35m
木制楼梯：图示外围尺寸、水平投影面积m2
屋面木基层：设计图示尺寸、斜面积m2
瓦、型材屋面
设计图示尺寸、斜面面积
不扣除:房上烟囱、风帽底座、风道、小气窗、斜沟
不增加：屋面小气窗的出檐部分
屋面防水
⒈卷材、涂膜：设计图示尺寸m2
⑴斜屋顶（不舍平屋顶找坡）：斜面积
⑵平屋顶：水平投影面积
不扣除：同上
并入：屋面女儿墙、伸缩缝和天窗等弯起部分
⒉刚性防水屋面
设计图示尺寸m2不扣房上烟囱、风帽底座、风道等
排水管
设计图示尺寸长度m未标注尺寸的，以檐口至设计室外地面垂直距离
屋面天沟设计图示尺寸m2； 铁皮和卷材天沟按展开面积
墙、地面防水
⒈卷材、涂膜、刚性：设计图示尺寸m2
⑴地面：主墙间净面积
扣除凸出地面的构筑物、设备基础
不扣除：柱、垛、间壁墙、烟囱、≤ 0.3 m2孔洞
⑵墙基：外墙中心线；内墙净长线
⒉变形缝 设计图示尺寸m
防腐面层
设计图示尺寸m2；扣除凸出地面构筑物、设备基础；立面防腐的砖垛等突出部分按展开面积并入墙面防腐工程量
沥青隔离层和防腐涂料：同上
墙体保温隔热：同上。扣除冷藏门洞口和管道穿墙洞口所占体积
柱保温：设计图示尺寸m3 ，保温层中心线展开长度×高度×厚度（不包括粘结层厚度）
整体面层：设计图示尺寸m2
扣除：凸出地面构筑物、设备基础、地沟
不扣：柱、垛、间壁墙、附墙烟囱 ≤0.3 m2
不增加:门洞、空圈、暖气包槽的开口部分
楼梯装饰
设计图示尺寸，水平投影面积包括：踏步、休息平台、500mm以内楼梯井
扶手、拦杆、栏板装饰
设计图示扶手中心线m不扣弯头
台阶装饰
设计图示尺寸、水平投影面积
墙面一般抹灰
设计图示尺寸，垂直投影面积
外墙：抹灰面垂直投影面积
内墙：室内地面（或墙裙顶面）
至天棚底面
扣除：门窗洞口>0.3m2
不扣:踢脚线、挂镜线、≤0.3 m2墙与构件交接处
不增加：门窗洞口孔洞的侧壁面积并入：附墙柱的侧面抹灰
墙面装饰抹灰、拉条灰、甩毛灰同上
墙面勾缝 垂直投影面积m2
扣除：墙裙和墙面抹灰面积
不扣：门窗洞口、门窗套、腰线等零星抹灰面积
不加：附墙柱和门窗洞口侧面勾缝
注：与墙面同材质的踢脚线，或踢脚线已列入墙面、墙裙项目内的，不再单独列项
柱面抹灰（含勾缝）:设计图示尺寸m2
装饰板墙面
设计图示、墙净长×净高
扣除门窗洞口，＞0.3 m2
装饰板柱（梁）面
设计图示、外圈饰面尺寸×高度
并入：柱帽、柱墩工程量
隔断：设计图示、框外围面积
扣除： ＞0.3 m2孔洞；并入：浴厕隔断门的材质相同者，其门的面积
幕墙：设计图示、幕墙外围面积
带肋全玻璃幕墙：展开尺寸m2
天棚抹灰
设计图示尺寸m2（主墙间净面积）
不扣除：间壁墙、垛柱、附墙烟囱、检查口、管道
并入：带梁天棚、梁两侧抹灰面积
板式楼梯底面：斜面积
锯齿形楼梯底面:展开面积
一、箍筋表示方法：
⑴ φ10@100/200(2)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)      表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)  表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20    表示上部钢筋为3Φ22,  下部钢筋为3Φ20。
⑵ 2φ12，3Φ18    表示上部钢筋为2φ12,  下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25    表示上部钢筋为4Φ25,  下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25    表示上部钢筋为3Φ25,  下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20          表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）  表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2        表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22  表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12        表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14        表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22        表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18        表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25          表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4      表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4    表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25  表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
五、 标注示例：
KL7（3）300×700 Y500×250
        φ10@100/200(2) 2Φ25
        N4Φ18
        （-0.100）
4Φ25           6Φ25 4/2   6Φ25 4/2   6Φ25 4/2         4Φ25
□———————————□———————□———————————□
      4Φ25           2Φ25           4Φ25
                        300×700
                        N4φ10
KL7(3) 300×700   表示框架梁7，有三跨，断面宽300，高700。
Y500×250       表示梁下加腋，宽500，高250。
N4Φ18         表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100         表示梁上皮标高。

N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.
G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.
N是受扭筋的意思，G是构造筋的意思！
 7
没有标注N 的就是构造钢筋G,G是15D,N是LaE

钢筋算量基本方法
钢筋算量基本方法
第一章梁
第一节框架梁
一、首跨钢筋的计算
1、上部贯通筋
   上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
   端支座负筋长度：第一排为Ln/3＋端支座锚固值；
                                   第二排为Ln/4＋端支座锚固值
3、下部钢筋
   下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？
     现在我们来总结一下以上三类钢筋的支座锚固判断问题：
     支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋
   构造钢筋：构造钢筋长度＝净跨长＋2×15d
   抗扭钢筋：算法同贯通钢筋
5、拉筋
   拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋
   箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示）

7、吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm   夹角=60°
                                                       ≤800mm   夹角=45°
二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；
第二排为Ln/4＋中间支座值＋Ln/4
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；
第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算
类似首跨钢筋计算

四、悬臂跨钢筋计算
1、主筋
     软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示

这里，我们以2＃、5＃及6＃钢筋为例进行分析：
2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值
5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。

第二节其他梁
一、非框架梁
在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：
1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；
2、 下部纵筋锚入支座只需12d；
3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁
1、框支梁的支座负筋的延伸长度为Ln/3；
2、下部纵筋端支座锚固值处理同框架梁；
3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；
4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；
5、箍筋的加密范围为≥0.2Ln1≥1.5hb；
7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
需要计算的工程量

第一节剪力墙墙身
一、剪力墙墙身水平钢筋

1、墙端为暗柱时
A、外侧钢筋连续通过     外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙长-保护层+弯折
B、外侧钢筋不连续通过     外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙长-保护层+弯折
暗拄与墙身相平

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
2、墙端为端柱时
A、外侧钢筋连续通过     外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）
B、外侧钢筋不连续通过     外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
端拄突出墙

     当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）

中间层   无变截面                                               中间层     变截面

         顶层       内墙                                   顶层     外墙
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。

三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；
拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)

第二节剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
第三节剪力墙墙梁
一、连梁

1、受力主筋
顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae
中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae
2、箍筋

顶层连梁，纵筋长度范围内均布置箍筋   即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）
中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根   即N=（洞口宽-50*2）/间距+1（中间层）
二、暗梁
1、主筋长度＝暗梁净长＋锚固
2、箍筋

第三章柱
KZ钢筋的构造连接

第一章基础层
一、柱主筋
基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}

二、基础内箍筋
基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。

第二章中间层
一、柱纵筋
1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度
二、柱箍筋
1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1
03G101-1中，关于柱箍筋的加密区的规定如下
1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第三节顶层
顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G101－1第37、38页）
一、角柱

角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？
                                             弯锚（≦Lae）：梁高－保护层＋12d
a、内侧钢筋锚固长度为   直锚（≧Lae）：梁高－保护层

                                               ≧1.5Lae
b、外侧钢筋锚固长度为   柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d
                                             柱顶部第二层：≧梁高－保护层＋柱宽－保护层
注意：在GGJ V8.1中，内侧钢筋锚固长度为       弯锚（≦Lae）：梁高－保护层＋12d
                                                                                   直锚（≧Lae）：梁高－保护层
                                         外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
二、边柱
边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？
     边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：
a、内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                             直锚（≧Lae）：梁高－保护层
b、外侧钢筋锚固长度为：≧1.5Lae
注意：在GGJ V8.1中，内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                                                               直锚（≧Lae）：梁高－保护层
           外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
三、中柱

中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？
   中柱顶层纵筋的锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                                     直锚（≧Lae）：梁高－保护层
注意：在GGJ V8.1中，处理同上。
第四章 板
在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。
板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋、分布筋 、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。
一、受力筋
软件中，受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。
根数＝（轴线长度-扣减值）/布筋间距＋1
二、负筋及分布筋
负筋长度=负筋长度+左弯折+右弯折
负筋根数＝（布筋范围-扣减值）/布筋间距＋1
分布筋长度=负筋布置范围长度-负筋扣减值
负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1
三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)
根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。
第五章 常见问题
为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？

我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：
按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d。
梁中出现两种吊筋时如何处理？
在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25。而后面的次梁宽度按照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）
当梁的中间支座两侧的钢筋不同时，软件是如何处理的？
当梁的中间支座两侧的钢筋不同时，我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋。软件计算的原则是支座两侧的钢筋相同，则通过；不同则进行锚固；判断原则是输入格式相同则通过，不同则锚固。如右支座负筋为5B22，下一跨左支座负筋为5B22＋2B20，则5根22的钢筋通过支座，2根20锚固在支座。
梁变截面在软件中是如何处理的？
在软件中，梁的变截面情况分为两种：
1、当高差>1/6的梁高时，无论两侧的格式是否相同，两侧的钢筋全部按锚固进行计算。弯折长度为15d＋高差。
2、当高差<1/6的梁高时，按支座两侧的钢筋不同的判断条件进行处理。
如果框架柱的混凝土强度等级发生变化，我们如何处理柱纵筋？
     如果框架柱的混凝土强度等级发生变化，柱纵筋的处理分两种情况：
1、若柱纵筋采用电渣压力焊，则按柱顶层的混凝土强度等级设置；
2、若柱纵筋采用绑扎搭接，例如1～2层为C45，3～10层为C35，则柱要分开来建立两个构件：一个为C45，为3层，但3层只输入构件截面尺寸及层高，目的是不让2层作为顶层计算锚固；另一个构件建立1～10层，1～2层只输入构件截面尺寸及层高，钢筋信息自3层开始输入，这样就可以解决问题了。

每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度
式中：
N=螺旋圈数，N=L/P（L为构件长即圆形柱长）
P=螺距
D=构件直径
do=螺旋钢筋的直径
b=保护层厚度.
另外：
钢筋理论质量=钢筋计算长度*该钢筋每米质量
钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率]
钢筋理论质量计算捷径：
钢筋理论质量=钢筋直径的平方（以毫米为单位）*0.00617

土建工程工程量计算规则公式汇总
平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平.
　　1、平整场地计算规则
　　（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
　　（2）定额规则：按设计图示尺寸以建筑物首层面积计算。
　　2、平整场地计算方法
　　（1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积
　　（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积
　　3、注意事项
　　（1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点：
　　①、划分块比较麻烦，弧线部分不好处理，容易出现误差。
　　②、2米的中心线计算起来较麻烦，不好计算。
　　③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。
　　（2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。
大开挖土方
　　1、 开挖土方计算规则
　　（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
　　（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。
　　2、开挖土方计算方法
　　（1）、清单规则：
　　①、计算挖土方底面积：
　　方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。）
　　方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。
　　②、计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。
　　（2）、定额规则：
　　①、利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+ 4×S中+ S下)计算土方体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。如下图
　　S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。
　　用同样的方法计算S中和S下
　　3、挖土方计算的难点
　　⑴、计算挖土方上中下底面积时候需要计算“各自边线到外墙外边线图”部分的中心线，中心线计算起来比较麻烦（同平整场地）。
　　⑵、中截面面积不好计算。
　　⑶、重叠地方不好处理（同平整场地）。
　　⑷、如果出现某些边放坡系数不一致，难以处理。
　　4、大开挖与基槽开挖、基坑开挖的关系
　　槽底宽度在3m以内且长度是宽度三倍以外者或槽底面积在20m2以内者为地槽，其余为挖土方。
满堂基础垫层
　　1、满堂基础垫层工程量：
如图所示，（1）、素土垫层的体积（2）、灰土垫层的体积（3）、砼垫层的体积（3）垫层模板
　　2、满堂基础垫层工程量计算方法
　　⑴、素土垫层体积的计算：
　　利用棱台的计算公式：素土垫层体积=1/6×H×(S上+ 4×S中+ S下)计算土方体积
（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。
　　⑵、灰土垫层体积的计算：
利用棱台的计算公式：灰土垫层体积= 1/6×H×(S上+ 4×S中+ S下)计算土方体积
（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。
⑶、素砼体积的计算：基础垫层与混凝土基础按混凝土的厚度划分，混凝土的厚度在12cm以内者执行垫层子目；厚度在12cm以外者执行基础子目。
　　垫层体积＝垫层面积×垫层厚度。
　　⑷、垫层模板的计算：
　　垫层模板＝垫层的周长×垫层高度
　　3、满堂基础垫层工程量计算的难点
　　⑴、计算素土垫层、灰土垫层的上中下底面积时候需要计
