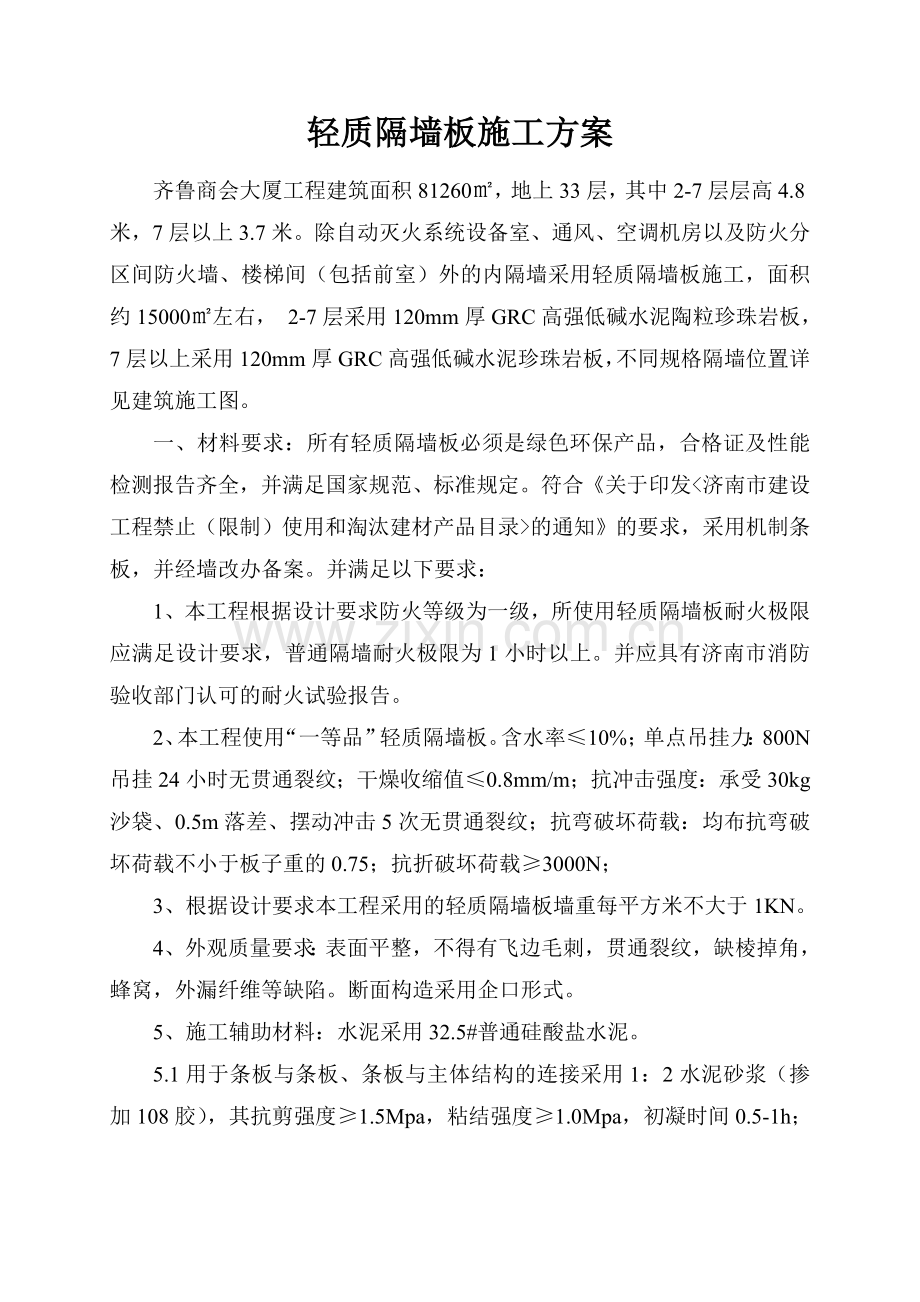

轻质隔墙板施工方案
齐鲁商会大厦工程建筑面积81260㎡，地上33层，其中2-7层层高4.8米，7层以上3.7米。除自动灭火系统设备室、通风、空调机房以及防火分区间防火墙、楼梯间（包括前室）外的内隔墙采用轻质隔墙板施工，面积约15000㎡左右， 2-7层采用120mm厚GRC高强低碱水泥陶粒珍珠岩板，7层以上采用120mm厚GRC高强低碱水泥珍珠岩板，不同规格隔墙位置详见建筑施工图。
一、材料要求：所有轻质隔墙板必须是绿色环保产品，合格证及性能检测报告齐全，并满足国家规范、标准规定。符合《关于印发<济南市建设工程禁止（限制）使用和淘汰建材产品目录>的通知》的要求，采用机制条板，并经墙改办备案。并满足以下要求：
1、本工程根据设计要求防火等级为一级，所使用轻质隔墙板耐火极限应满足设计要求，普通隔墙耐火极限为1小时以上。并应具有济南市消防验收部门认可的耐火试验报告。
2、本工程使用“一等品”轻质隔墙板。含水率≤10%；单点吊挂力：800N吊挂24小时无贯通裂纹；干燥收缩值≤0.8mm/m；抗冲击强度：承受30kg沙袋、0.5m落差、摆动冲击5次无贯通裂纹；抗弯破坏荷载：均布抗弯破坏荷载不小于板子重的0.75；抗折破坏荷载≥3000N；
3、根据设计要求本工程采用的轻质隔墙板墙重每平方米不大于1KN。
4、外观质量要求：表面平整，不得有飞边毛刺，贯通裂纹，缺棱掉角，蜂窝，外漏纤维等缺陷。断面构造采用企口形式。
5、施工辅助材料：水泥采用32.5#普通硅酸盐水泥。
5.1用于条板与条板、条板与主体结构的连接采用1：2水泥砂浆（掺加108胶），其抗剪强度≥1.5Mpa，粘结强度≥1.0Mpa，初凝时间0.5-1h；

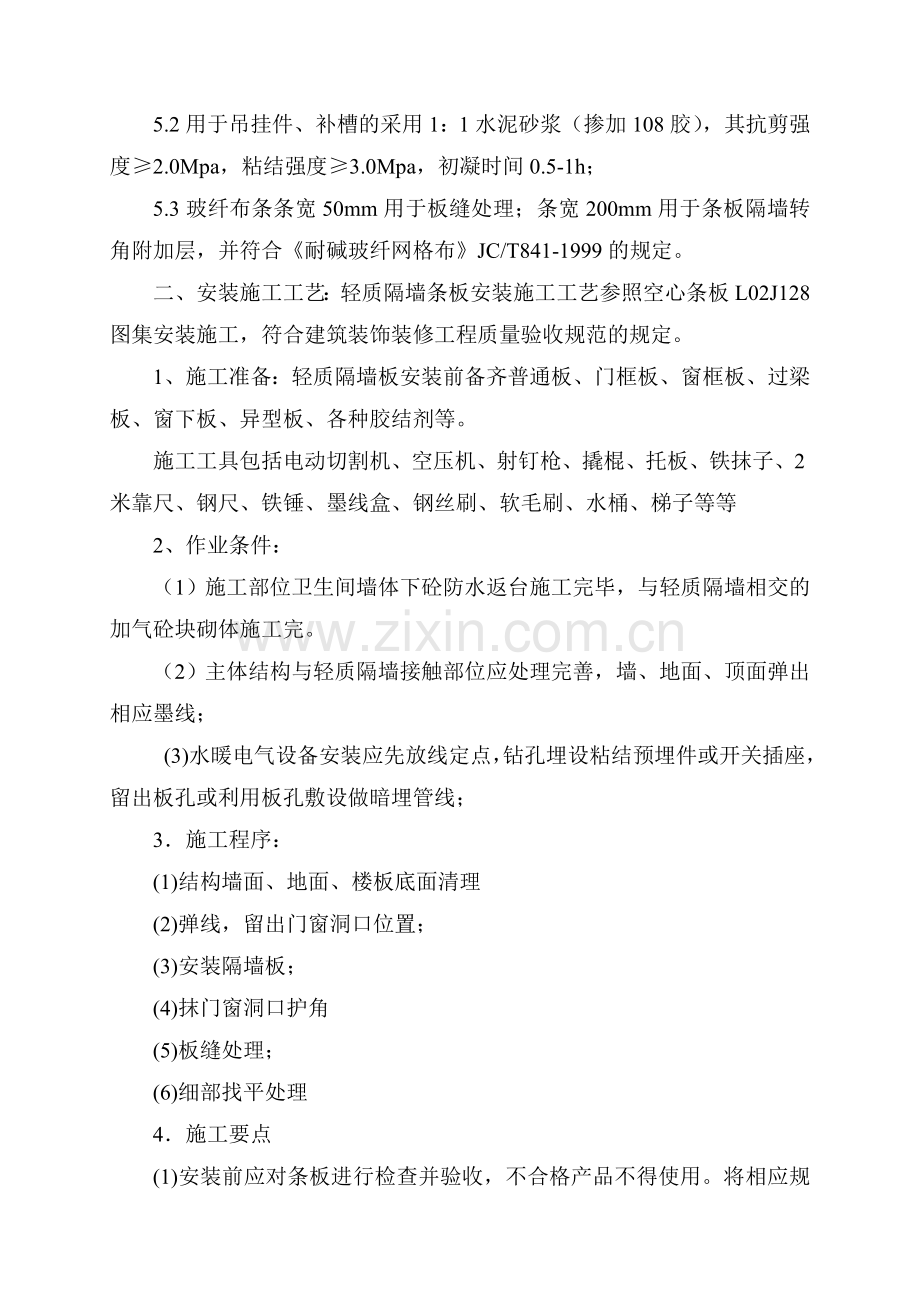

5.2用于吊挂件、补槽的采用1：1水泥砂浆（掺加108胶），其抗剪强度≥2.0Mpa，粘结强度≥3.0Mpa，初凝时间0.5-1h；
5.3玻纤布条条宽50mm用于板缝处理；条宽200mm用于条板隔墙转角附加层，并符合《耐碱玻纤网格布》JC/T841-1999的规定。
二、安装施工工艺：轻质隔墙条板安装施工工艺参照空心条板L02J128图集安装施工，符合建筑装饰装修工程质量验收规范的规定。
1、施工准备：轻质隔墙板安装前备齐普通板、门框板、窗框板、过梁板、窗下板、异型板、各种胶结剂等。
施工工具包括电动切割机、空压机、射钉枪、撬棍、托板、铁抹子、2米靠尺、钢尺、铁锤、墨线盒、钢丝刷、软毛刷、水桶、梯子等等
2、作业条件：
（1）施工部位卫生间墙体下砼防水返台施工完毕，与轻质隔墙相交的加气砼块砌体施工完。
（2）主体结构与轻质隔墙接触部位应处理完善，墙、地面、顶面弹出相应墨线；
(3)水暖电气设备安装应先放线定点，钻孔埋设粘结预埋件或开关插座，留出板孔或利用板孔敷设做暗埋管线；
3．施工程序：
(1)结构墙面、地面、楼板底面清理
(2)弹线，留出门窗洞口位置；
(3)安装隔墙板；
(4)抹门窗洞口护角
(5)板缝处理；
(6)细部找平处理
4．施工要点
(1)安装前应对条板进行检查并验收，不合格产品不得使用。将相应规格的板材及辅助材料运至现场安装部位。
(2)根据排板图，在条板拼缝处的上端，预先将U型镀锌钢板卡采用射钉（φ4X30）固定在结构楼板上，间距600mm；侧面固定U型镀锌钢板卡不小于3个，与加气砼块砌体相连的采用预先留设得C20砼块固定。2-7层超高板固定见第四条。
(3)条板顶部及两侧启口处用水泥砂浆胶粘剂铺满，从一头开始，若隔墙上有门窗洞口时，应从门窗洞口向两侧开始。板下端对准墨线，用撬棍在底部撬动，将板上端顶紧，板边揉挤严实，并将挤出的胶粘剂刮平，用靠尺检查，使板呈垂直状态，用两组木楔将板底塞牢．用做端头板、门窗框板补板时，条板宽度不得小于200mm，当小于200mm时，用C20细石砼浇筑；当采用200～300mm宽度补板时，应采取加强措施。
（4）位于门窗顶部及其两边的条板，必须采用带埋件的门框板、窗框板、过梁扳。过梁扳在两侧墙板上的搁置长度≥100mm，过梁扳与门框板埋件焊接固定，并随隔墙同时安装。
(5)一面隔墙安装完毕，经检查合格后，板底缝内用C20混凝土填塞密实，三天后撤除木楔，并用同标号细石混凝土将木屑留下的孔洞塞严．并做好养护工作。
四、轻质隔墙板超高、超长加固措施。
根据《轻质隔墙（一）空心条板》（L02J128）图集规定，120厚轻质隔墙板不应超过3.5米，长度不超过6米，本工程内隔墙1-7层层高4.8米，轻质隔墙板安装最大高度4.69米，须采取超高加固措施；楼层部分内隔墙长度超过6米，须采取超长加固措施。
1、超高加固措施
采用角钢水平支撑结合“U”型卡加固，“U”型卡采用加厚加强型，厚度2.5mm。每道超高轻质隔墙板的下排板安装固定后，在下排板顶部两侧固定两道通长5#角钢，两侧角钢每隔60cm用3mm厚扁铁焊接固定形成整体，通长角钢两侧水平间距3000mm焊接5#角钢，垂直于水平通长角钢上部与顶板梁连接（采用M10膨胀螺栓）；固定上排板的“U”型卡焊接在水平通长角钢上表面，上排板顶部“U”型卡采用M8膨胀螺丝加强固定，详见附图。
2、超长加固措施
轻质隔墙每隔6米留设120*240的砼构造柱（C20），配筋4Ф12，箍筋Ф6@400，竖向钢筋需进行植筋。在构造柱两侧的轻质隔墙条板上用切割机割出100*100间距1米的槽口，形成马牙槎，待该道轻质隔墙条板安装固定完成后进行构造柱砼浇筑。详见附图。
3、超高加固措施中采用的角钢上表面应伸入构造柱中形成整体。
五、与水电安装工程配合施工要求：
(1) 水暖电气设备安装先放线定点，钻孔埋设粘结预埋件或开关插座，留出板孔或利用板孔敷设做暗埋管线；电气线路作明线设计，布置于墙面；做暗线设计，可利用隔墙板孔敷设线路。电器开关、插座位置应错开布置。
（2）水电预埋管敷设与条板的安装同步进行，板面若需开孔，应在条板安装之前用电钻钻孔，不得任意剔凿，其洞口尺寸不大于80×80mm，水暖件吊挂必须固定在条板的预埋件上。
（3）电气连接盒、插座四周用胶粘剂粘牢，其表面应与条板装饰表面平齐。
（4）整体式配电箱、消防箱部位施工时，应采取门窗洞口相同的施工方法进行加固。
（5）安装线管开槽后修补，应先将开槽部位清理干净，用水冲洗，湿润，采用1：1水泥砂浆捣实，养护7天。表面加设玻纤布条。
（6）楼层内卫生间管道井、弱电井部位轻质隔墙暂安装一半墙体，待井内管道安装完毕，楼层板封闭后施工另一部分墙体。

六、质量要求：满足《建筑装饰装修工程质量验收规范》GB50210-2001中轻质隔墙工程质量验收要求。
1)隔墙板材安装必须牢固，所用接缝材料的品种及接缝方法符合要求。安装好的隔墙板材应垂直、平整、位置正确，面层不得有起皮，掉角、空鼓和出现裂缝，面层应平整光滑，色泽一致，洁净，接缝均匀、顺直。
(2)接缝应填塞密实，认真养护，不应出现干缩裂缝．
（3）钢筋接头焊接的焊缝长度、厚度应符合设计要求，焊缝表面平整，无烧伤、凹陷、焊瘤、裂纹、咬边、气孔、夹渣等缺陷，其焊头表面应凹进板面3mm。
（4）条板安装允许偏差应符合下表规定，各项目均应在未刮腻子状态下检测。
项目
允许偏差
检查方法
表面平整度
3
用2m靠尺和塞尺检查
立面垂直度
3
用2m靠尺和塞尺检查
接缝高低差
2
用钢直尺和塞尺检查
阴、阳角方正
3
用直角检测尺检查

七、安全文明施工
1、进入施工现场的安装人员必须严格遵守安全法律法规、按照八局一公司安全规章制度施工，施工班组每天必须进行班前安全教育。严禁违章作业。
2、进入施工现场必须戴好安全帽，系牢带子。
3、施工现场要求工完料净，场地清。每施工完一层，将该层的建筑垃圾运至施工现场指定地点。
4、工作期间严禁喝酒，严禁酒后作业。
5、施工需用电、照明时，请找现场电工接电，严禁乱插乱接，防止漏电伤人。
6、射钉枪使用前必须进行检查，无故障之后才允许使用。射钉枪严禁对人。
7、使用人货电梯运输板时，电梯门必须关严，上料口的防护门必须随时关闭。卸料人员必须站在防护门内等候，严禁开门探望电梯。
八、进度与施工人员安排
1、17层以下卫生间部位轻质隔墙安装计划于2004年12月5日前完成，17层以上卫生间部位轻质隔墙安装计划于2004年12月31日前完成。
2、1-17层卫生间、18-33层北区卫生间部位轻质隔墙安装由济南建宝建材有限公司施工，18-33层南区卫生间部位轻质隔墙安装由淄博阳光建材公司施工。

齐鲁商会大厦
轻质隔墙板安装施工方案

中建八局一公司齐鲁商会项目部附表：
门窗尺寸表（宽×高）

序号
门窗编号
宽×高
备注
1
FM1-甲
1500×2700

2
FM2-乙
1500×2100

3
FM3-乙
1300×2100

4
FM4-丙
700×1750

5
FM6-甲
1200×2100

6
FM7-丙
900×1750

7
FM8-甲
1500×2100

8
M-7
1500×2700

9
M-8
1000×2100

10
M-9
900×2100

11
M-10
900×2100

12
M-12
1100×2200

13
M-13
1500×2100

14
M-14
1300×2100
