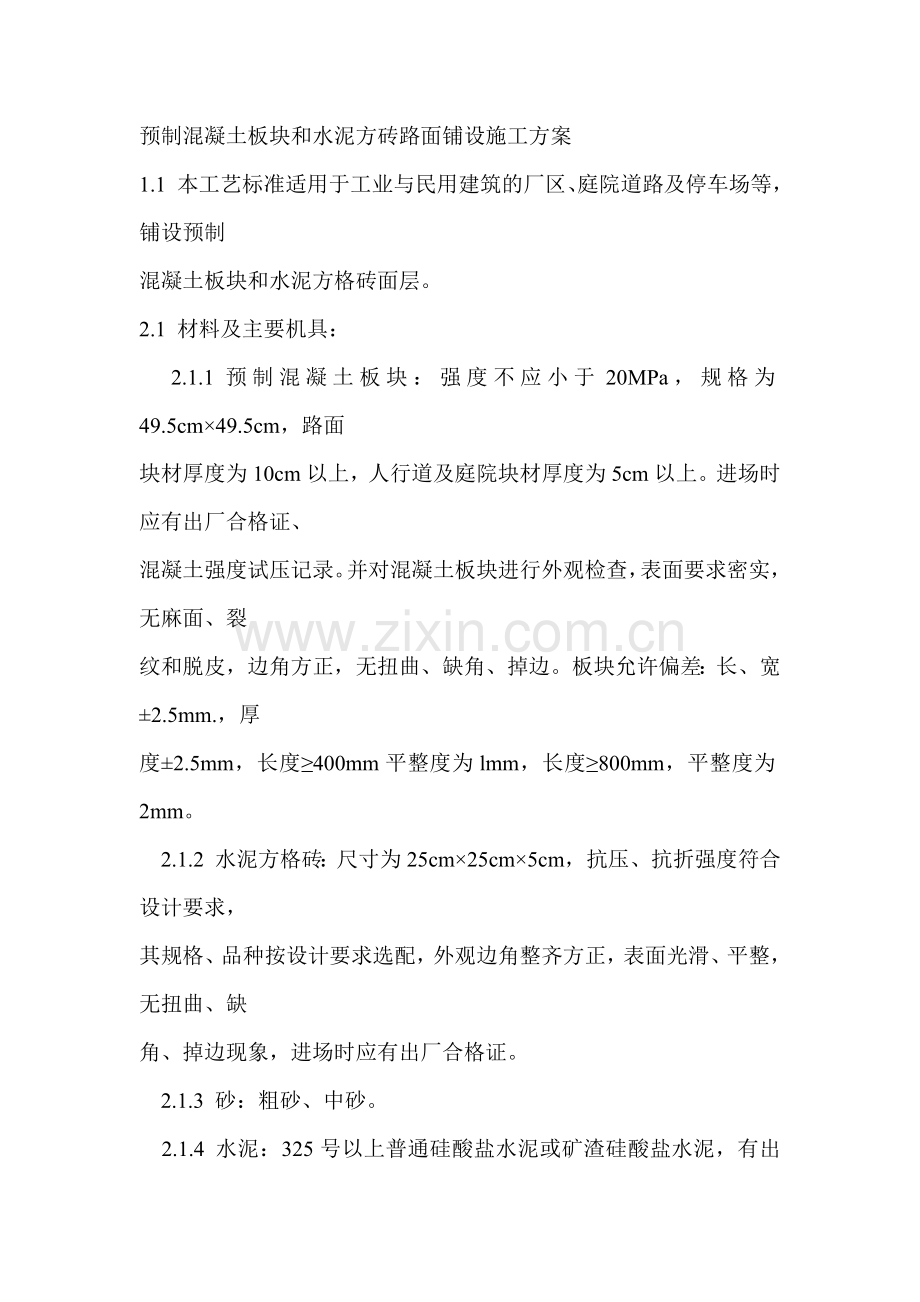

预制混凝土板块和水泥方砖路面铺设施工方案' E# D6 q1 k7 X$ l6 }) @% b
1.1  本工艺标准适用于工业与民用建筑的厂区、庭院道路及停车场等，铺设预制
! n! t$ z% n6 v8 i- A# s. P混凝土板块和水泥方格砖面层。
6 R) k6 `5 b* J2.1  材料及主要机具：" C7 x* }  }; L) J+ n. X
    2.1.1  预制混凝土板块：强度不应小于20MPa，规格为49.5cm×49.5cm，路面: g) H3 J- s, j1 p" V+ f
块材厚度为10cm以上，人行道及庭院块材厚度为5cm以上。进场时应有出厂合格证、
* H/ i( o; `; [混凝土强度试压记录。并对混凝土板块进行外观检查，表面要求密实，无麻面、裂
# {: M) c1 \3 ]2 C" D9 ^, v+ q纹和脱皮，边角方正，无扭曲、缺角、掉边。板块允许偏差：长、宽±2.5mm.，厚8 J2 W4 T9 d. s9 G( g4 v& R
度±2.5mm，长度≥400mm平整度为lmm，长度≥800mm，平整度为2mm。
. e4 R8 B# b$ v" ?3 N    2.1.2  水泥方格砖：尺寸为25cm×25cm×5cm，抗压、抗折强度符合设计要求，
$ i" v/ ]5 ^+ Y; `1 m  I4 {$ d2 s! y其规格、品种按设计要求选配，外观边角整齐方正，表面光滑、平整，无扭曲、缺
3 ]( |2 U# E; l  s* Z角、掉边现象，进场时应有出厂合格证。: P9 I) p7 o) I) R# B; c9 ^% C; ^
    2.1.3  砂：粗砂、中砂。  ~5 R2 `% t, w: k
    2.1.4  水泥：325号以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证。6 U# X/ s- ]- X

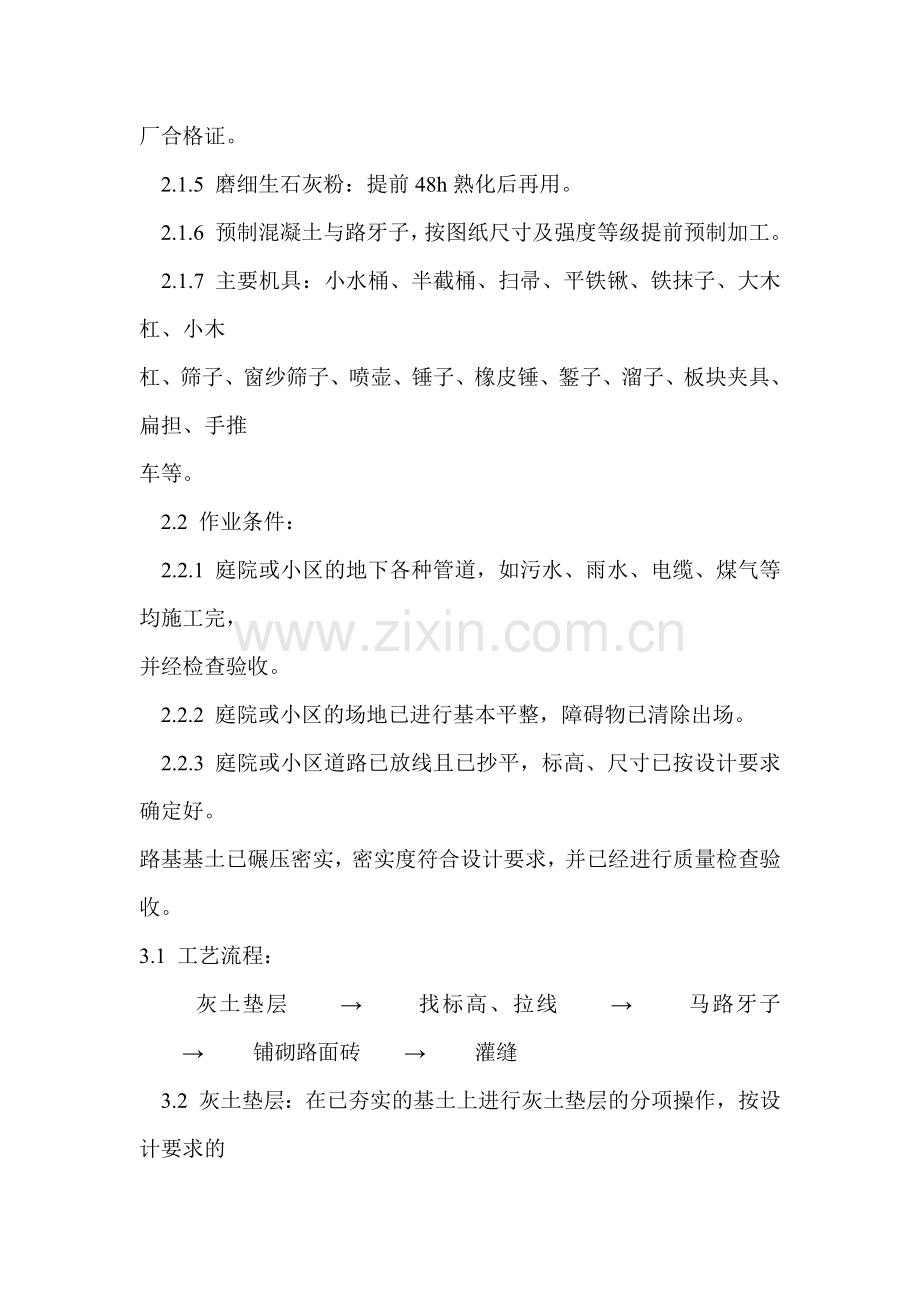

    2.1.5  磨细生石灰粉：提前48h熟化后再用。
% M' b* T0 ?. Y- O    2.1.6  预制混凝土与路牙子，按图纸尺寸及强度等级提前预制加工。
7 |. B( n! Y. r+ T" I+ A    2.1.7  主要机具：小水桶、半截桶、扫帚、平铁锹、铁抹子、大木杠、小木
8 F- Z* P: S& `- X  }杠、筛子、窗纱筛子、喷壶、锤子、橡皮锤、錾子、溜子、板块夹具、扁担、手推
' {/ j1 W; G4 l车等。+ c9 z% u# q: w8 D4 K
    2.2  作业条件：7 Q1 ?0 O+ B7 i. g& `
    2.2.1  庭院或小区的地下各种管道，如污水、雨水、电缆、煤气等均施工完，
0 p% `/ P/ r. _4 h5 r  b并经检查验收。
  d) Q, `0 y8 E# ^/ |    2.2.2  庭院或小区的场地已进行基本平整，障碍物已清除出场。
/ i0 S% u5 U7 F% o  J    2.2.3  庭院或小区道路已放线且已抄平，标高、尺寸已按设计要求确定好。
( e4 Q% |/ I7 t: W; x9 b3 l路基基土已碾压密实，密实度符合设计要求，并已经进行质量检查验收。# B! H8 ]* l8 e9 \9 Q* {; x3 s
3.1  工艺流程：2 f7 t$ V# x( M; T$ @
        灰土垫层        →        找标高、拉线        →        马路牙子        →        铺砌路面砖        →        灌缝        1 J( h! w# C+ C5 M  e
    3.2  灰土垫层：在已夯实的基土上进行灰土垫层的分项操作，按设计要求的- r0 `! ~8 w% o0 i# v
厚度分层进行，厚度不应小于100mm。
2 g7 b5 h! ?) h2 S( Z3 Y( N2 _    灰土垫层应采用熟化石灰与粘土的拌合料铺设，拌合料的体积比宜为3∶7（熟$ N, L) Z' |# N9 r0 t" Z4 j' K0 ?& b: l
化石灰∶粘土），粘土不得含有机杂质，使用前应予过筛，其粒径不得大于15mm。
5 }+ k6 N9 @# V6 \( P) P熟化石灰可采用磨细石灰，并按体积比与粘土拌合洒水堆放8h后使用。
3 S; V- s! m# n# Q    灰土拌合料应拌合均匀，颜色一致，并保持一定湿度。- D/ w% ?; a4 i% f0 `
    灰土拌合料应分层随铺随夯，每层虚铺厚度宜为150～250mm，夯实干密度最低+ J# k" J8 J& ]8 p
值应符合设计要求。
' {5 q- F9 @9 u" e    3.3  找标高、拉线：灰土垫层打完之后，根据建筑物已有标高和设计要求的& z' R4 @" K2 u9 S% P$ f1 J/ _
路面标高，延路长进行砸木桩（或钢筋棍），用水准仪抄平后，拉水平线。
8 l8 e, T! i. G7 G0 u  ^  x    3.4  安马路牙子：测量出路面宽度，在道路两侧根据已拉好的水平标高线，0 l3 X! j2 U6 v3 \) I+ w
进行预制混凝土马路牙子安装。先挖槽量好底标高，再进行埋设，上口找平、找直，& I; [& @5 H$ @) S( `, `  R
灌缝后两侧培土掩实。. }5 [8 D3 G8 N" @$ d2 m. e' s# I
    3.5  铺砌路面砖；
* J% I: V6 |4 i; w    3.5.1  混凝土预制块路面：适用于停车场、厂区、庭院。9 U4 s9 E, F. b! c% _' Y9 H5 M. p1 v
    对进场的预制混凝土块进行挑选，将有裂缝、掉角、翘曲和表面上有缺陷的板
! d. k0 {! q- x  w0 m* P块剔出，强度和品种不同的板块不得混杂使用。  L8 T$ {7 u7 i
    拉水平线，根据路面场地面积大小可分段进行铺砌，先在每段的两端头各铺一+ S1 K- C1 Y; x
排混凝土板块，以此作为标准进行码砌。
9 l: }5 [# K$ z  B: m! ~7 n. n' [3 W    铺砌前将灰土垫层清理干净后，铺一层25mm厚的砂浆结合层（配合比按设计要
" ?$ y, p5 U1 G9 n2 E. h  q求），不得铺的面积过大，随铺浆随砌，板块铺上时略高于面层水平线，然后用橡
! G* e0 y* q0 B$ A; w皮锤将板块敲实，使面层与水平线相平。板块缝隙不宜大于6mm，要及时拉线检查
9 B7 Z" M5 }6 S* G缝格平直度，用2m靠尺检查板块的平整度。/ {& J3 Z! x( ]. ^) r7 z3 W
    3.5.2  水泥方格砖路面：适用于小区道路及甬路铺设。- C7 V3 D: ^6 z
    拉水平标高线，将灰土垫层清理干净，在甬路两端头各砌一行砖，找好平整及! c$ F! }/ H0 c' m7 ^/ D. R- U; W
标高，以此做为甬路路面的标准。
+ g) Q% f* W/ v5 I    铺25mm厚、1∶ 3白灰砂浆结合层，边砌砖边找平，（不得铺的面积过大，边
1 `- I+ `" v0 A铺浆边铺砌砖），用橡皮锤敲木拍板，使250mm×250mm×50mm水泥方格砖与结合层' v* d. k" P" ^  q! G
紧密结合牢固。随铺砌随检查缝格的顺直和板面面层的平整度，控制在允许偏差范
& P5 g0 y' O7 y6 K% p' ^6 h围内。
' d: ?7 I# {; _7 ^    以上两种板块构成的路面，在铺砌前均要根据路面宽度进行排砖（或板块），' G2 R; N' b. m8 A
如有非整砖（或板块时），要均分排在路宽的两侧边，用现浇混凝土补齐，与马路  U; B$ c$ ~2 l+ C3 F5 e8 p
牙子相接，其强度等级不应低于20MPa，若不设马路牙子时，要注意路边的顺直，6 ]% J% q0 R6 \* m9 }$ t% R
并要培土保护。
+ x1 C' s5 Z! S6 z! K    3.6  灌缝：预制混凝土板块或水泥方格砖铺砌后2d内，应根据设计要求的材5 U7 K6 n8 U* q  v; Q# ?
料（砂或砂浆）进行灌缝，填实灌满后将面层清理干净，待结合层达到强度后，方- V  @; O# A; p2 @) e
可上人行走。夏季施工，面层要浇水养护。
1 P  P' G' J9 {4 e    3.7  冬期施工：  l9 O. R2 c5 P# m
    3.7.1  冬期施工时，其掺入的防冻剂要经试验后确定其掺入量。1 N$ |  K8 N7 M/ a- B( [3 j
    3.7.2  如使用砂浆时，最好用热水拌合，砂浆使用温度不得低于+5℃，并随
, U) {( S7 U) e; x拌随用，做好保温。
  E7 V( j$ f+ w' G    3.7.3  铺砌完成后，要进行覆盖，防止受冻。
9 m& k2 l$ L) c+ ~' s  @$ F4.1  保证项目：预制混凝土块、水泥方格砖的强度、品种、质量必须符合设计要
+ q6 u0 S& G2 w* m/ X5 }, D求及验收规范的规定。
& A. E7 y% U  m+ G3 Z  I8 }1 [8 K% U    4.2  基本项目：6 M. c) k  U4 C* j7 O! r, [
    4.2.1  路面的坡向、雨水口等应符合设计要求，排水畅通，无积水现象。7 z3 I, H; a+ G
    4.2.2  预制混凝土块、水泥花砖路面铺设稳固，表面平整，无松动和缺棱、
: B* V( G  T6 e, ^4 B6 n  r掉角的板块，缝宽均匀，缝格顺直。
5 j6 z" y+ i3 `; x    4.2.3  路边面顺直，高度一致，棱角整齐。
$ [: F( @! c' c' H    4.3  允许偏差项目（见表7-15）。
* t! y. ~6 R9 f) `9 N5.1  路面铺好后，水泥砂浆终凝前不得上人，强度不够不准上重车行驶。
' w# _4 w* A" I; \4 A- j$ U" n    5.2  无马路牙子的路面，注意对路边混凝土块的保护，防止路边损坏。4 c1 p6 z1 M8 g) S" g. G3 ]8 q
                     预制混凝土块和水泥方格砖路面允许偏差           表7-
. v% j! X0 ]1 u9 V2 F0 l152 ~( n* {0 ]8 L, n
项      目        允许偏差 (mm)        检验方法
0 a) K+ }! {. p横      坡        0.2/100        用坡度尺检查
: I8 v2 @$ |$ E, V- y表面平整度        7        用2m靠尺和楔形塞尺检查        , w5 @/ z  s) Z& [
接缝高低差        2        用直尺和楔形塞尺检查        7 v( B+ F. F- p; |
5 D9 h$ s2 c" r- A
    5.3  不得在已铺好的路面上拌合混凝土或砂浆。$ m6 G- l" U4 Z' o/ W
6.1  路面使用后出现塌陷现象：主要原因是路基回填土不符合质量要求，未分层
/ S8 O4 b- H, j, u; {* P" j8 K' Y) m2 J进行夯实，或者严寒季节在冻土上铺砌路面，开春后土化冻路面下沉。因此在铺砌6 a  {# n3 c) H
路面板块前，必须严格控制路基填土和灰土垫层的施工质量，更不得在冻土层上作% N% L" d3 t6 E$ r1 w' o
路面。
! _* L! Q7 s' j% ~    6.2  板面松动：铺砌后应养护2d后，立即进行灌缝，并填塞密实，路边的板
: x! \* G; g( [$ l  Q1 [块缝隙处理尤为重要，防止缝隙不严板块松动。另外要控制不要过早上车碾压。
- ^) Y( {- V: L. E    6.3  板面平整度偏差过大、高低不平：在铺砌之前必须拉水平标高线，先在
6 g6 n" F' _% s0 W1 U8 d6 n两端各砌一行，做为标筋，以两端标准再拉通线进行控制水平高度，在铺砌过程中
  k' f- L+ F% z& A! i, S# M6 d6 x随时用2m靠尺检查手整度，不符合要求时及时修整。
; U, |! x+ I! |) i5 a, J+ h4 y6 @" K" i: ], \) w& E; ?7 m
本工艺标准应具备以下质量记录：
3 `9 ~" a1 M- [: S2 d1 n) l    7.1  预制混凝土块出厂证明及强度试压记录。
: d& j/ D9 H. V' J+ d, P    7.2  水泥方格砖的出厂证明。3 D! V8 _1 x* G, i, J* X4 J+ F
    7.3  水泥出厂证明。) X  B1 s( Y0 e4 y& Y
    7.4  路面分项工程质量检验评定表。

预制砼板块和水泥方砖路面铺设施工工艺标准施工组织方案

3.7.2  如使用砂浆时，最好用热水拌合，砂浆使用温度不得低于+5℃，并随拌随用，做好保温。
    3.7.3  铺砌完成后，要进行覆盖，防止受冻。

质量标准
    4.1  保证项目：预制混凝土块、水泥方格砖的强度、品种、质量必须符合设计要求及验收规范的规定。
    4.2  基本项目：
    4.2.1  路面的坡向、雨水口等应符合设计要求，排水畅通，无积水现象。
    4.2.2  预制混凝土块、水泥花砖路面铺设稳固，表面平整，无松动和缺棱、掉角的板块，缝宽均匀，缝格顺直。
    4.2.3  路边面顺直，高度一致，棱角整齐。
    4.3  允许偏差项目（见表7-15）。

成品保护
    5.1  路面铺好后，水泥砂浆终凝前不得上人，强度不够不准上重车行驶。
    5.2  无马路牙子的路面，注意对路边混凝土块的保护，防止路边损坏。
                     预制混凝土块和水泥方格砖路面允许偏差           表7-15
项      目允许偏差 (mm) 检验方法
横      坡 0.2/100 用坡度尺检查
表面平整度 7 用2m靠尺和楔形塞尺检查
接缝高低差 2 用直尺和楔形塞尺检查

    5.3  不得在已铺好的路面上拌合混凝土或砂浆。

应注意的质量问题
    6.1  路面使用后出现塌陷现象：主要原因是路基回填土不符合质量要求，未分层进行夯实，或者严寒季节在冻土上铺砌路面，开春后土化冻路面下沉。因此在铺砌路面板块前，必须严格控制路基填土和灰土垫层的施工质量，更不得在冻土层上作路面。
    6.2  板面松动：铺砌后应养护2d后，立即进行灌缝，并填塞密实，路边的板块缝隙处理尤为重要，防止缝隙不严板块松动。另外要控制不要过早上车碾压。
    6.3  板面平整度偏差过大、高低不平：在铺砌之前必须拉水平标高线，先在两端各砌一行，做为标筋，以两端标准再拉通线进行控制水平高度，在铺砌过程中随时用2m靠尺检查手整度，不符合要求时及时修整。

质量记录
    本工艺标准应具备以下质量记录：
    7.1  预制混凝土块出厂证明及强度试压记录。
    7.2  水泥方格砖的出厂证明。
    7.3  水泥出厂证明。
7.4 路面分项工程质量检验评定表。

交底内容：
预制混凝土板块和水泥方砖路面铺设施工
1  范围
    本工艺标准适用于工业与民用建筑的厂区、庭院道路及停车场等，铺设预制混凝土板块和水泥方格砖面层。
2  施工准备
    2.1  材料及主要机具：
    2.1.1  预制混凝土板块：强度不应小于20MPa，规格为49.5cm×49.5cm，路面块材厚度为10cm以上，人行道及庭院块材厚度为5cm以上。进场时应有出厂合格证、混凝土强度试压记录。并对混凝土板块进行外观检查，表面要求密实，无麻面、裂纹和脱皮，边角方正，无扭曲、缺角、掉边。板块允许偏差：长、宽±2.5mm.，厚度±2.5mm，长度≥400mm平整度为lmm，长度≥800mm，平整度为2mm。
    2.1.2  水泥方格砖：尺寸为25cm×25cm×5cm，抗压、抗折强度符合设计要求，其规格、品种按设计要求选配，外观边角整齐方正，表面光滑、平整，无扭曲、缺角、掉边现象，进场时应有出厂合格证。
    2.1.3  砂：粗砂、中砂。
    2.1.4  水泥：325号以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证。
    2.1.5  磨细生石灰粉：提前48h熟化后再用。
    2.1.6  预制混凝土与路牙子，按图纸尺寸及强度等级提前预制加工。
    2.1.7  主要机具：小水桶、半截桶、扫帚、平铁锹、铁抹子、大木杠、小木杠、筛子、窗纱筛子、喷壶、锤子、橡皮锤、錾子、溜子、板块夹具、扁担、手推车等。
    2.2  作业条件：
    2.2.1  庭院或小区的地下各种管道，如污水、雨水、电缆、煤气等均施工完，并经检查验收。
    2.2.2  庭院或小区的场地已进行基本平整，障碍物已清除出场。
    2.2.3  庭院或小区道路已放线且已抄平，标高、尺寸已按设计要求确定好。路基基土已碾压密实，密实度符合设计要求，并已经进行质量检查验收。
3  操作工艺
